工程重要质量缺陷情况汇总表VIP专享VIP免费

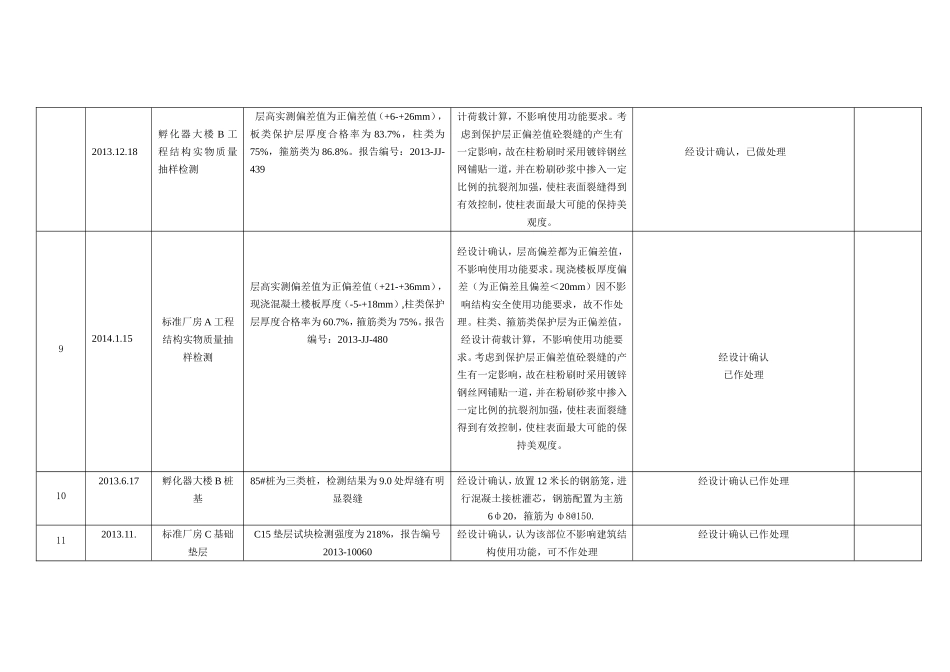

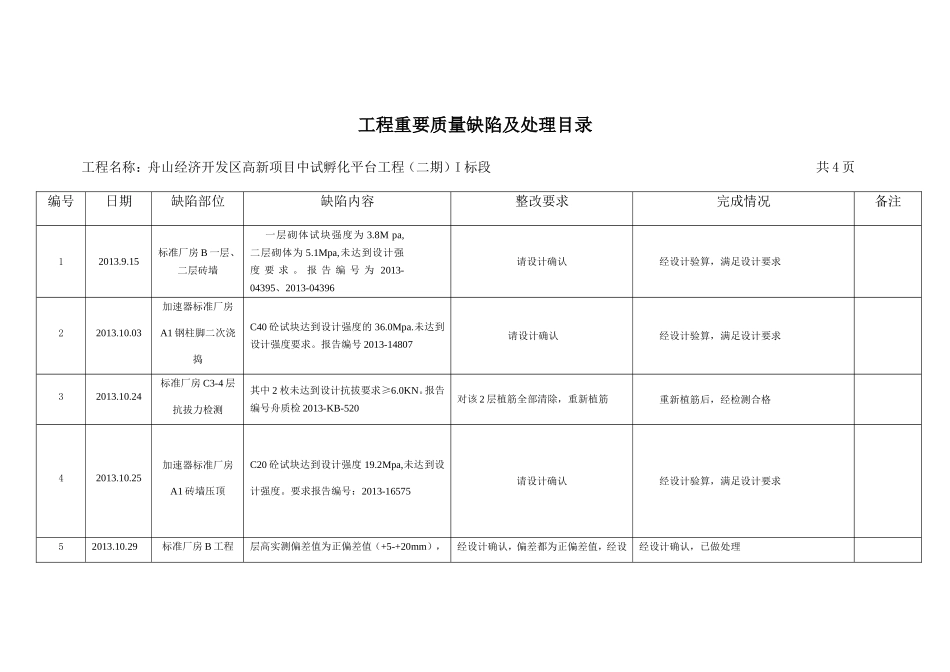

工程重要质量缺陷及处理目录工程名称：舟山经济开发区高新项目中试孵化平台工程（二期）I标段共4页编号日期缺陷部位缺陷内容整改要求完成情况备注12013.9.15标准厂房B一层、二层砖墙一层砌体试块强度为3.8Mpa,二层砌体为5.1Mpa,未达到设计强度要求。报告编号为2013-04395、2013-04396请设计确认经设计验算，满足设计要求22013.10.03加速器标准厂房A1钢柱脚二次浇捣C40砼试块达到设计强度的36.0Mpa.未达到设计强度要求。报告编号2013-14807请设计确认经设计验算，满足设计要求32013.10.24标准厂房C3-4层抗拔力检测其中2枚未达到设计抗拔要求≥6.0KN。报告编号舟质检2013-KB-520对该2层植筋全部清除，重新植筋重新植筋后，经检测合格42013.10.25加速器标准厂房A1砖墙压顶C20砼试块达到设计强度19.2Mpa,未达到设计强度。要求报告编号：2013-16575请设计确认经设计验算，满足设计要求52013.10.29标准厂房B工程层高实测偏差值为正偏差值（+5-+20mm），经设计确认，偏差都为正偏差值，经设经设计确认，已做处理结构实物质量抽样检测梁类保护层厚度合格率为72.4%，柱类为58.8%。报告编号：2013-JJ-381计荷载计算，不影响使用功能要求。考虑到保护层正偏差值砼裂缝的产生有一定影响，故在柱粉刷时采用镀锌钢丝网铺贴一道，并在粉刷砂浆中掺入一定比例的抗裂剂加强，使柱表面裂缝得到有效控制，使柱表面最大可能的保持美观度。对于负偏差值的保护层厚度，经设计荷载计算，不影响使用功能故不作处理。62013.12.18加速器标准厂房A2砂浆贯入法抽样检测实测砂浆强度5.2Mpa，达到设计强度69.3（未达到80%）报告编号：2013-SG-296对该部位原砂浆进行凿除（凿除深度为2-3cm），再用M10水泥砂浆进行嵌缝，保证砂浆强度及灰缝饱满，确保工程质量。在后续砌体粉刷时采用镀锌钢丝网铺贴一道，确保砌体的整体性及控制裂缝的产生。经设计确认，已做处理72013.12.18标准厂房C工程结构实物质量抽样检测层高实测偏差值为正偏差值（+8-+20mm），板类保护层厚度合格率为93.9%，柱类为37.5%，箍筋类为91.9%。报告编号：2013-JJ-440经设计确认，偏差都为正偏差值，经设计荷载计算，不影响使用功能要求。考虑到保护层正偏差值砼裂缝的产生有一定影响，故在柱粉刷时采用镀锌钢丝网铺贴一道，并在粉刷砂浆中掺入一定比例的抗裂剂加强，使柱表面裂缝得到有效控制，使柱表面最大可能的保持美观度。经设计确认，已做处理8经设计确认，偏差都为正偏差值，经设2013.12.18孵化器大楼B工程结构实物质量抽样检测层高实测偏差值为正偏差值（+6-+26mm），板类保护层厚度合格率为83.7%，柱类为75%，箍筋类为86.8%。报告编号：2013-JJ-439计荷载计算，不影响使用功能要求。考虑到保护层正偏差值砼裂缝的产生有一定影响，故在柱粉刷时采用镀锌钢丝网铺贴一道，并在粉刷砂浆中掺入一定比例的抗裂剂加强，使柱表面裂缝得到有效控制，使柱表面最大可能的保持美观度。经设计确认，已做处理92014.1.15标准厂房A工程结构实物质量抽样检测层高实测偏差值为正偏差值（+21-+36mm），现浇混凝土楼板厚度（-5-+18mm）,柱类保护层厚度合格率为60.7%，箍筋类为75%。报告编号：2013-JJ-480经设计确认，层高偏差都为正偏差值，不影响使用功能要求。现浇楼板厚度偏差（为正偏差且偏差＜20mm）因不影响结构安全使用功能要求，故不作处理。柱类、箍筋类保护层为正偏差值，经设计荷载计算，不影响使用功能要求。考虑到保护层正偏差值砼裂缝的产生有一定影响，故在柱粉刷时采用镀锌钢丝网铺贴一道，并在粉刷砂浆中掺入一定比例的抗裂剂加强，使柱表面裂缝得到有效控制，使柱表面最大可能的保持美观度。经设计确认已作处理102013.6.17孵化器大楼B桩基85#桩为三类桩，检测结果为9.0处焊缝有明显裂缝经设计确认，放置12米长的钢筋笼，进行混凝土接桩灌芯，钢筋配置为主筋6ф20，箍筋为ф8@150.经设计确认已作处理112013.11.标准厂房C基础垫层C15垫层试块检测强度为218%，报告编号2013-10060经设计确认，认为该部位不影响建筑结构使用功能，可不作处理经设计确认已作处理122014.12.25标准厂房B一层地坪试块C25一层地坪试块留置2组，经检测抗压强度分别为92...
