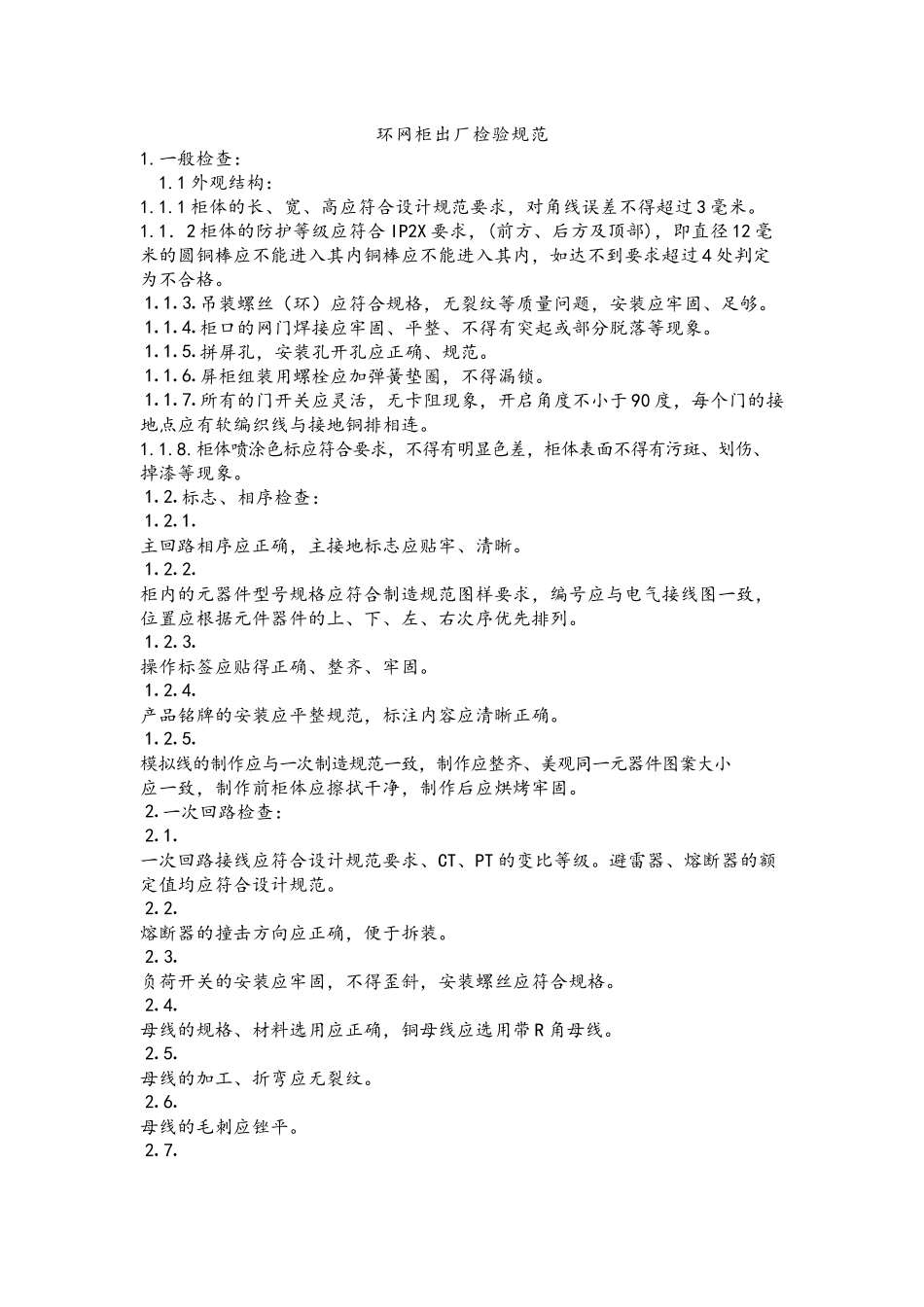

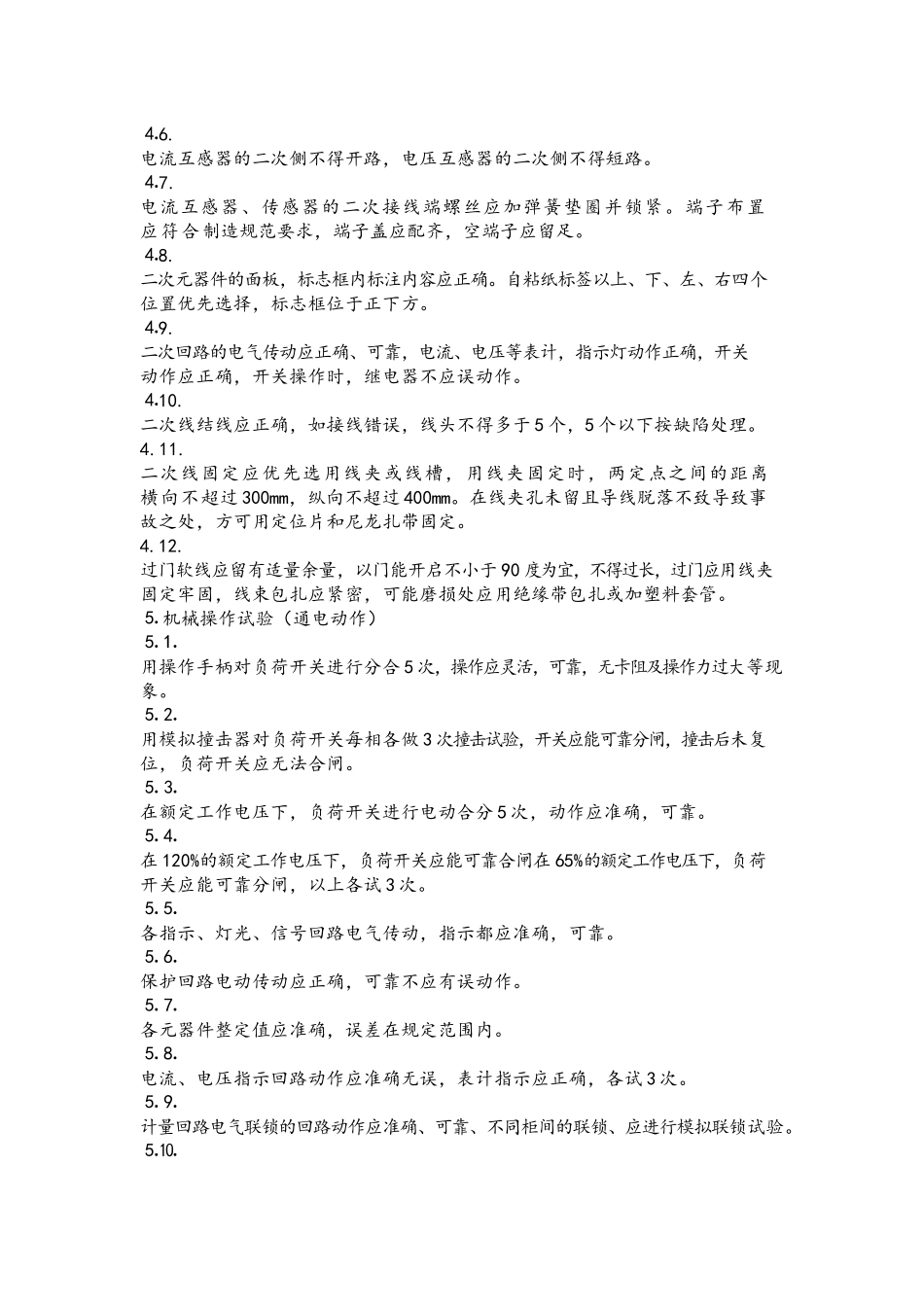

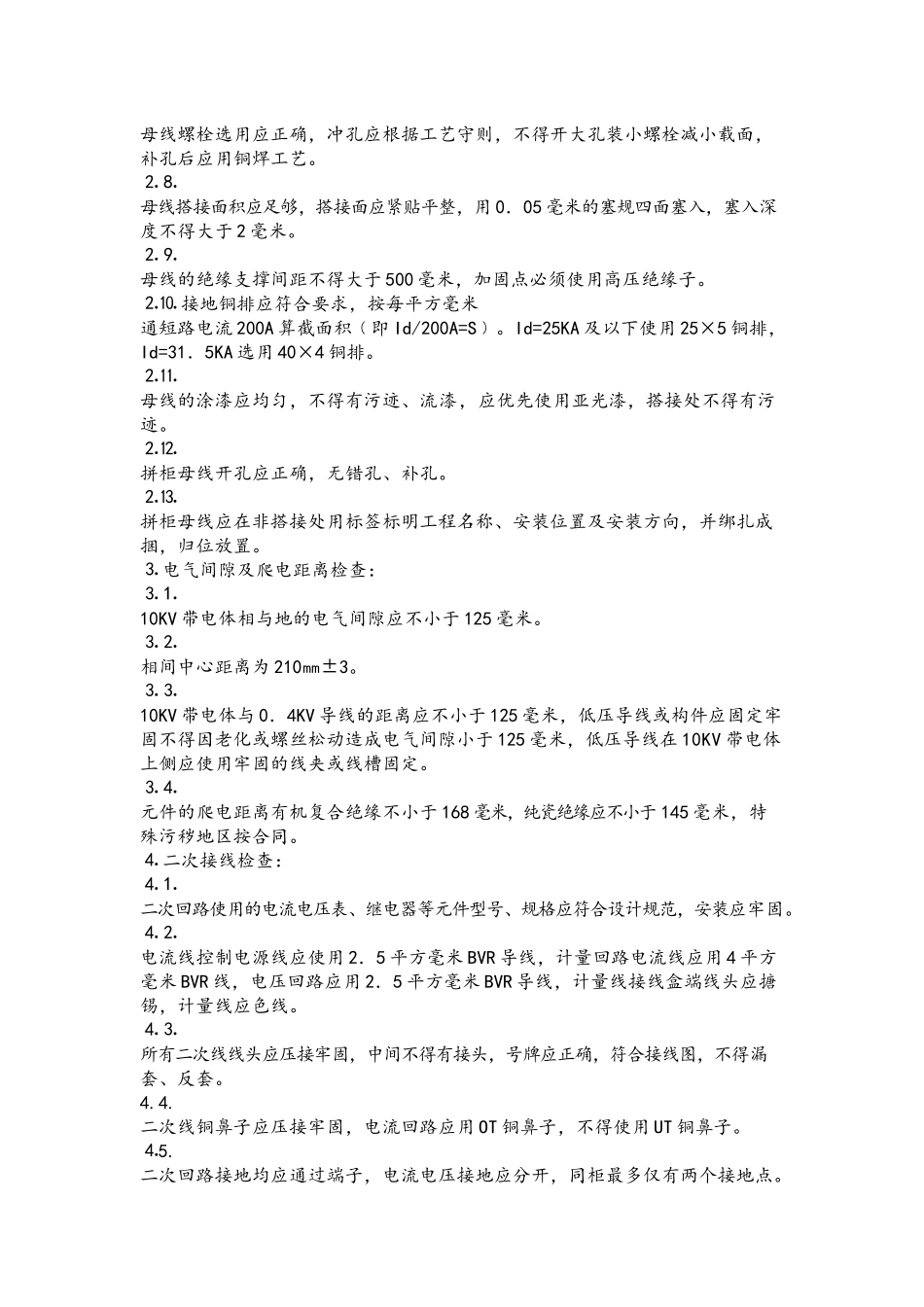

环网柜出厂检验规范1.一般检查：1.1外观结构：1.1.1柜体的长、宽、高应符合设计规范要求，对角线误差不得超过3毫米。1.1．2柜体的防护等级应符合IP2X要求，(前方、后方及顶部)，即直径12毫米的圆铜棒应不能进入其内铜棒应不能进入其内，如达不到要求超过4处判定为不合格。⒈⒈⒊吊装螺丝（环）应符合规格，无裂纹等质量问题，安装应牢固、足够。⒈⒈⒋柜口的网门焊接应牢固、平整、不得有突起或部分脱落等现象。⒈⒈⒌拼屏孔，安装孔开孔应正确、规范。⒈⒈⒍屏柜组装用螺栓应加弹簧垫圈，不得漏锁。⒈⒈⒎所有的门开关应灵活，无卡阻现象，开启角度不小于90度，每个门的接地点应有软编织线与接地铜排相连。1.1.8.柜体喷涂色标应符合要求，不得有明显色差，柜体表面不得有污斑、划伤、掉漆等现象。⒈⒉标志、相序检查：⒈⒉⒈主回路相序应正确，主接地标志应贴牢、清晰。⒈⒉⒉柜内的元器件型号规格应符合制造规范图样要求，编号应与电气接线图一致，位置应根据元件器件的上、下、左、右次序优先排列。⒈⒉⒊操作标签应贴得正确、整齐、牢固。⒈⒉⒋产品铭牌的安装应平整规范，标注内容应清晰正确。⒈⒉⒌模拟线的制作应与一次制造规范一致，制作应整齐、美观同一元器件图案大小应一致，制作前柜体应擦拭干净，制作后应烘烤牢固。⒉一次回路检查：⒉⒈一次回路接线应符合设计规范要求、CT、PT的变比等级。避雷器、熔断器的额定值均应符合设计规范。⒉⒉熔断器的撞击方向应正确，便于拆装。⒉⒊负荷开关的安装应牢固，不得歪斜，安装螺丝应符合规格。⒉⒋母线的规格、材料选用应正确，铜母线应选用带R角母线。⒉⒌母线的加工、折弯应无裂纹。⒉⒍母线的毛刺应锉平。⒉⒎母线螺栓选用应正确，冲孔应根据工艺守则，不得开大孔装小螺栓减小载面，补孔后应用铜焊工艺。⒉⒏母线搭接面积应足够，搭接面应紧贴平整，用0．05毫米的塞规四面塞入，塞入深度不得大于2毫米。⒉⒐母线的绝缘支撑间距不得大于500毫米，加固点必须使用高压绝缘子。⒉⒑接地铜排应符合要求，按每平方毫米通短路电流200A算截面积﹙即Id/200A=S﹚。Id=25KA及以下使用25×5铜排，Id=31．5KA选用40×4铜排。⒉⒒母线的涂漆应均匀，不得有污迹、流漆，应优先使用亚光漆，搭接处不得有污迹。⒉⒓拼柜母线开孔应正确，无错孔、补孔。⒉⒔拼柜母线应在非搭接处用标签标明工程名称、安装位置及安装方向，并绑扎成捆，归位放置。⒊电气间隙及爬电距离检查：⒊⒈10KV带电体相与地的电气间隙应不小于125毫米。⒊⒉相间中心距离为210㎜±3。⒊⒊10KV带电体与0．4KV导线的距离应不小于125毫米，低压导线或构件应固定牢固不得因老化或螺丝松动造成电气间隙小于125毫米，低压导线在10KV带电体上侧应使用牢固的线夹或线槽固定。⒊⒋元件的爬电距离有机复合绝缘不小于168毫米，纯瓷绝缘应不小于145毫米，特殊污秽地区按合同。⒋二次接线检查：⒋⒈二次回路使用的电流电压表、继电器等元件型号、规格应符合设计规范，安装应牢固。⒋⒉电流线控制电源线应使用2．5平方毫米BVR导线，计量回路电流线应用4平方毫米BVR线，电压回路应用2．5平方毫米BVR导线，计量线接线盒端线头应搪锡，计量线应色线。⒋⒊所有二次线线头应压接牢固，中间不得有接头，号牌应正确，符合接线图，不得漏套、反套。4.4.二次线铜鼻子应压接牢固，电流回路应用OT铜鼻子，不得使用UT铜鼻子。⒋5.二次回路接地均应通过端子，电流电压接地应分开，同柜最多仅有两个接地点。⒋6.电流互感器的二次侧不得开路，电压互感器的二次侧不得短路。⒋7.电流互感器、传感器的二次接线端螺丝应加弹簧垫圈并锁紧。端子布置应符合制造规范要求，端子盖应配齐，空端子应留足。⒋8.二次元器件的面板，标志框内标注内容应正确。自粘纸标签以上、下、左、右四个位置优先选择，标志框位于正下方。⒋9.二次回路的电气传动应正确、可靠，电流、电压等表计，指示灯动作正确，开关动作应正确，开关操作时，继电器不应误动作。⒋10.二次线结线应正确，如接线错误，线头不得多于5个，5个以下按缺陷处理。4.11.二次线固定应优先选用线夹或线槽，用线夹固定时，两定点之间的距离横向不超过300mm，...
