滚动直线导轨的寿命VIP专享VIP免费

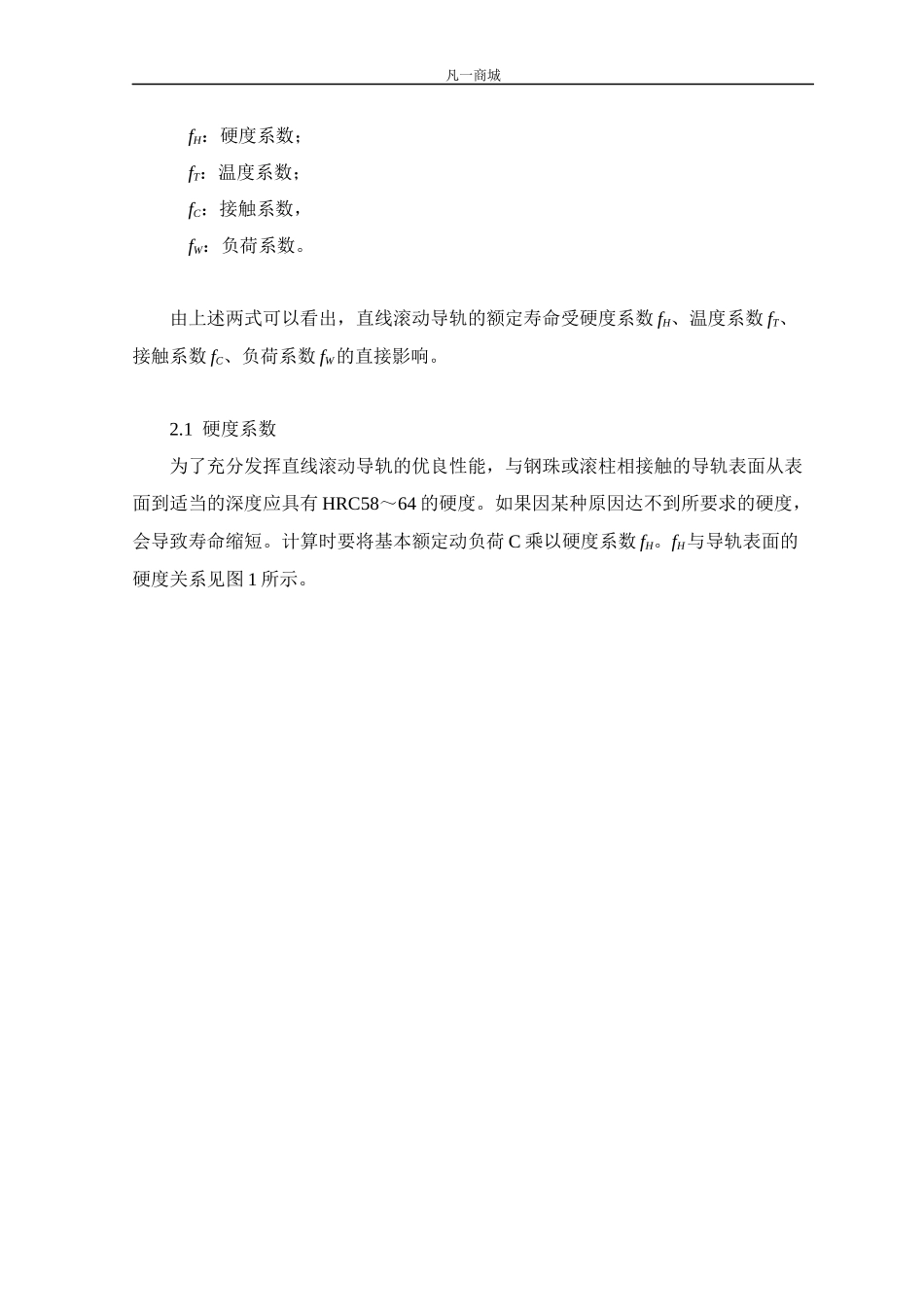

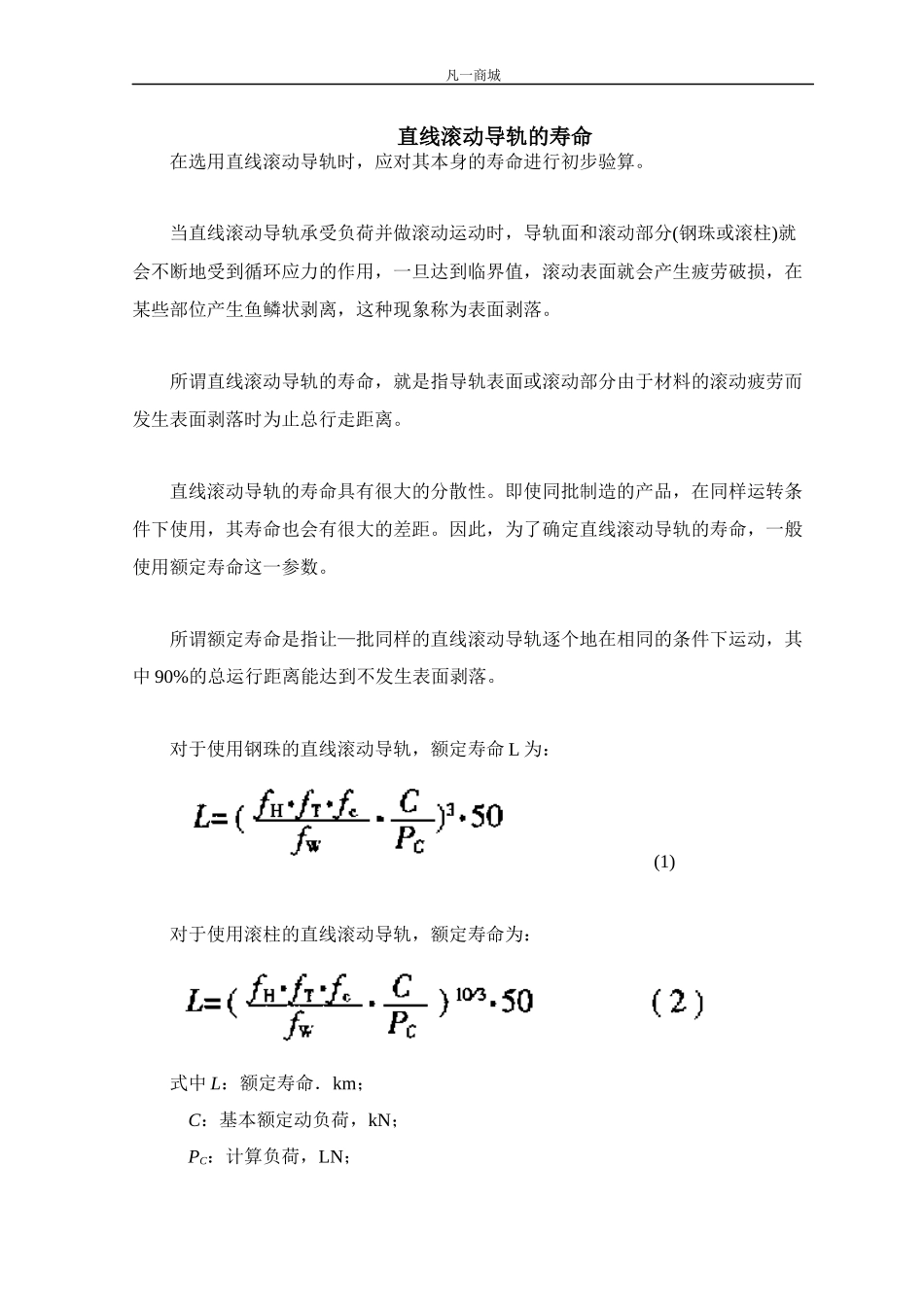

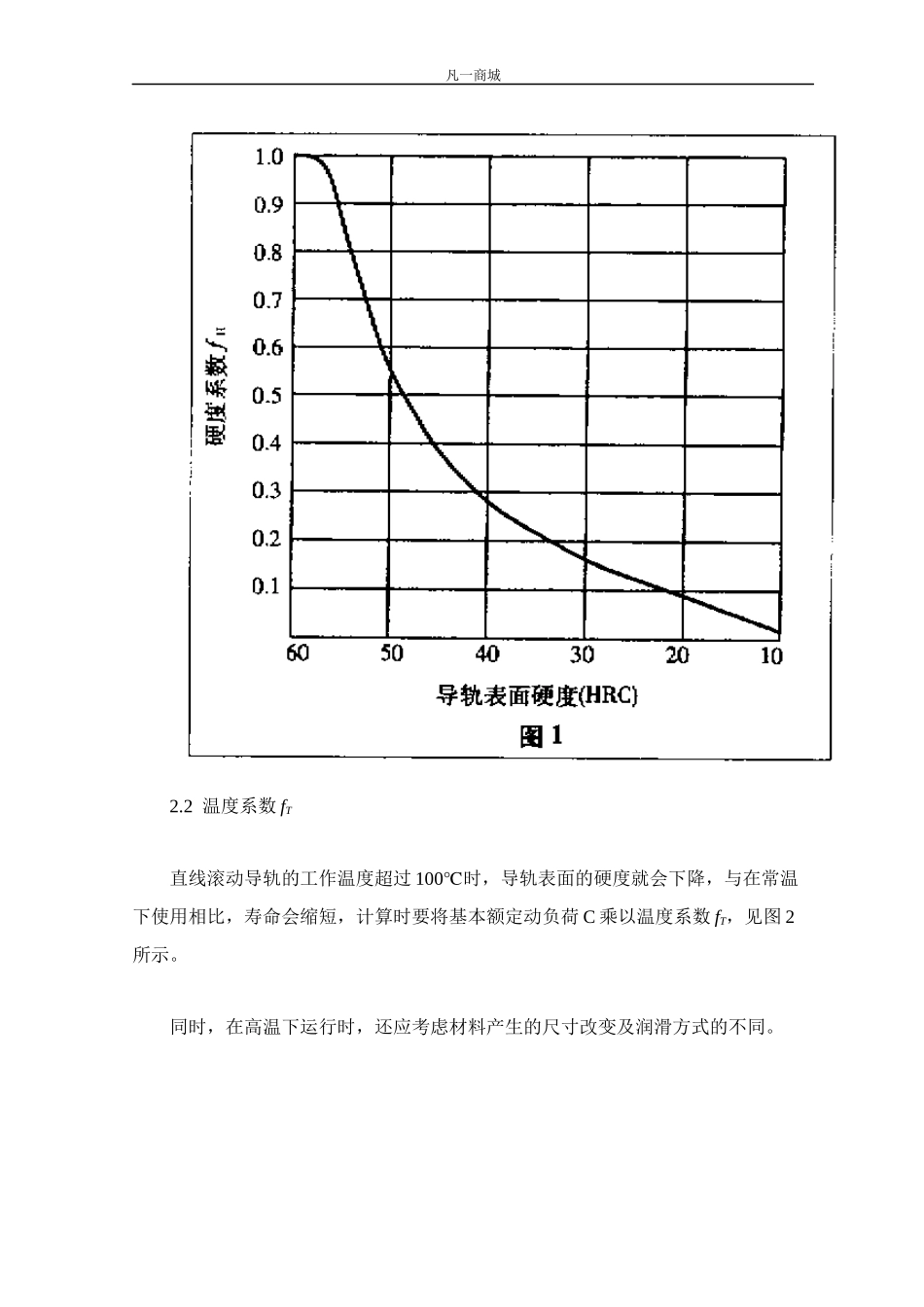

凡一商城直线滚动导轨的寿命在选用直线滚动导轨时，应对其本身的寿命进行初步验算。当直线滚动导轨承受负荷并做滚动运动时，导轨面和滚动部分(钢珠或滚柱)就会不断地受到循环应力的作用，一旦达到临界值，滚动表面就会产生疲劳破损，在某些部位产生鱼鳞状剥离，这种现象称为表面剥落。所谓直线滚动导轨的寿命，就是指导轨表面或滚动部分由于材料的滚动疲劳而发生表面剥落时为止总行走距离。直线滚动导轨的寿命具有很大的分散性。即使同批制造的产品，在同样运转条件下使用，其寿命也会有很大的差距。因此，为了确定直线滚动导轨的寿命，一般使用额定寿命这一参数。所谓额定寿命是指让—批同样的直线滚动导轨逐个地在相同的条件下运动，其中90%的总运行距离能达到不发生表面剥落。对于使用钢珠的直线滚动导轨，额定寿命L为：(1)对于使用滚柱的直线滚动导轨，额定寿命为：式中L：额定寿命．km；C：基本额定动负荷，kN；PC：计算负荷，LN；凡一商城fH：硬度系数；fT：温度系数；fC：接触系数，fW：负荷系数。由上述两式可以看出，直线滚动导轨的额定寿命受硬度系数fH、温度系数fT、接触系数fC、负荷系数fW的直接影响。2.1硬度系数为了充分发挥直线滚动导轨的优良性能，与钢珠或滚柱相接触的导轨表面从表面到适当的深度应具有HRC58～64的硬度。如果因某种原因达不到所要求的硬度，会导致寿命缩短。计算时要将基本额定动负荷C乘以硬度系数fH。fH与导轨表面的硬度关系见图1所示。凡一商城2.2温度系数fT直线滚动导轨的工作温度超过100℃时，导轨表面的硬度就会下降，与在常温下使用相比，寿命会缩短，计算时要将基本额定动负荷C乘以温度系数fT，见图2所示。同时，在高温下运行时，还应考虑材料产生的尺寸改变及润滑方式的不同。凡一商城2.5接触系数大多数情况下，为实现直线运动，至少要在导轨上安装两个以上的滚动滑块。然而施加在各个滑块上的负荷受安装精度和滑块自身精度的影响，不一定象计算值那么完全均等。因此，进行寿命计算时应将基本额定动负荷C乘以表1所示的接触系数fC。凡一商城2.4负荷系数fW在计算作用于直线滚动导轨上负荷时，必须正确地计算出因物体重量而产生的负荷，包括因运动速度变化而产生的惯性负荷和由于悬重部分而造成的力矩负荷。另外，机床在作往复运动时，常常伴随着振动和冲击，特别是在高速运动时产生的振动及正常工作时因反复起动、停止等操作而产生的冲击等，往往很难正确地计算出来。因此，进行寿命计算时应将基本额定动负荷C乘以表2所示经验负荷系数fw。
