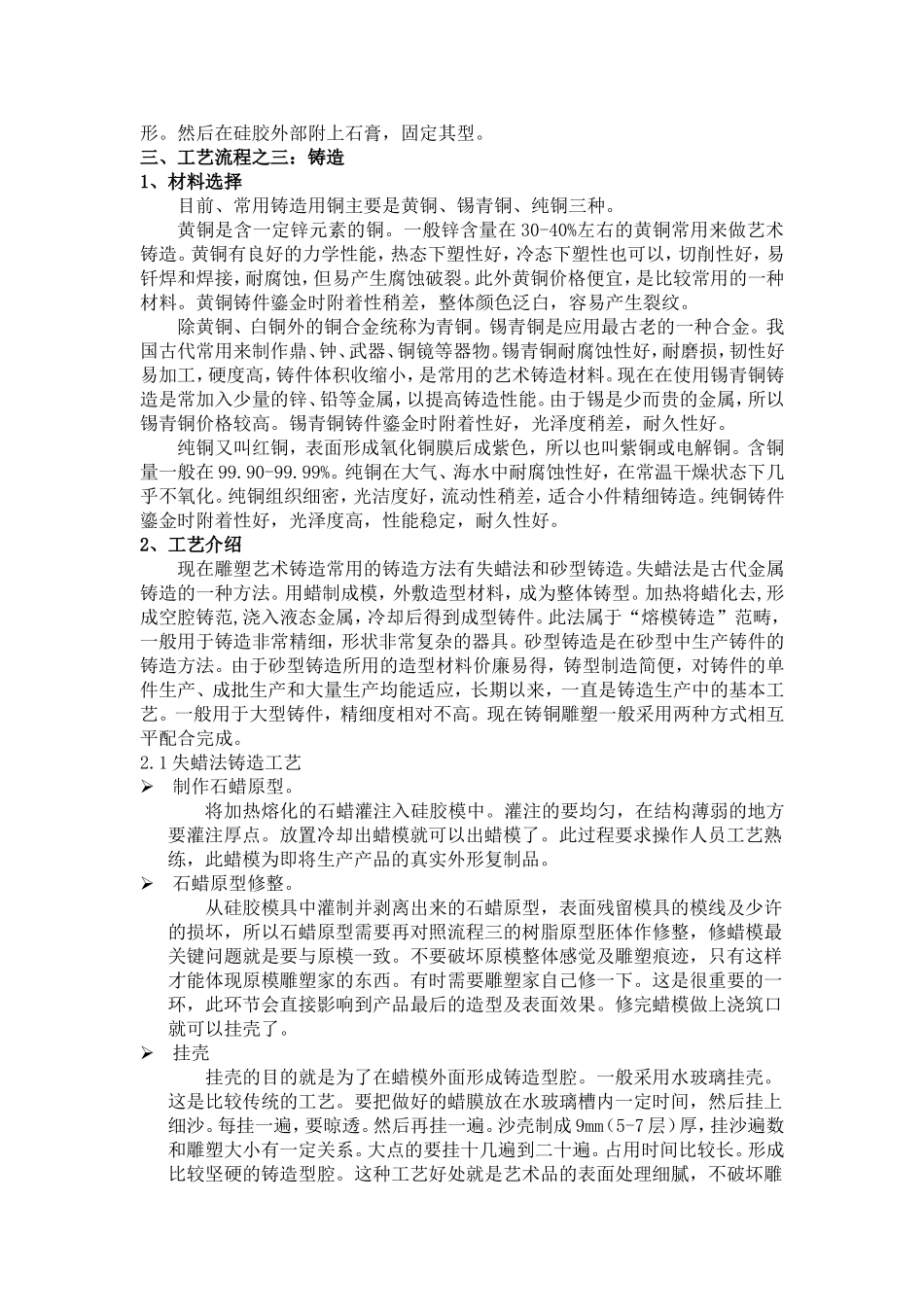

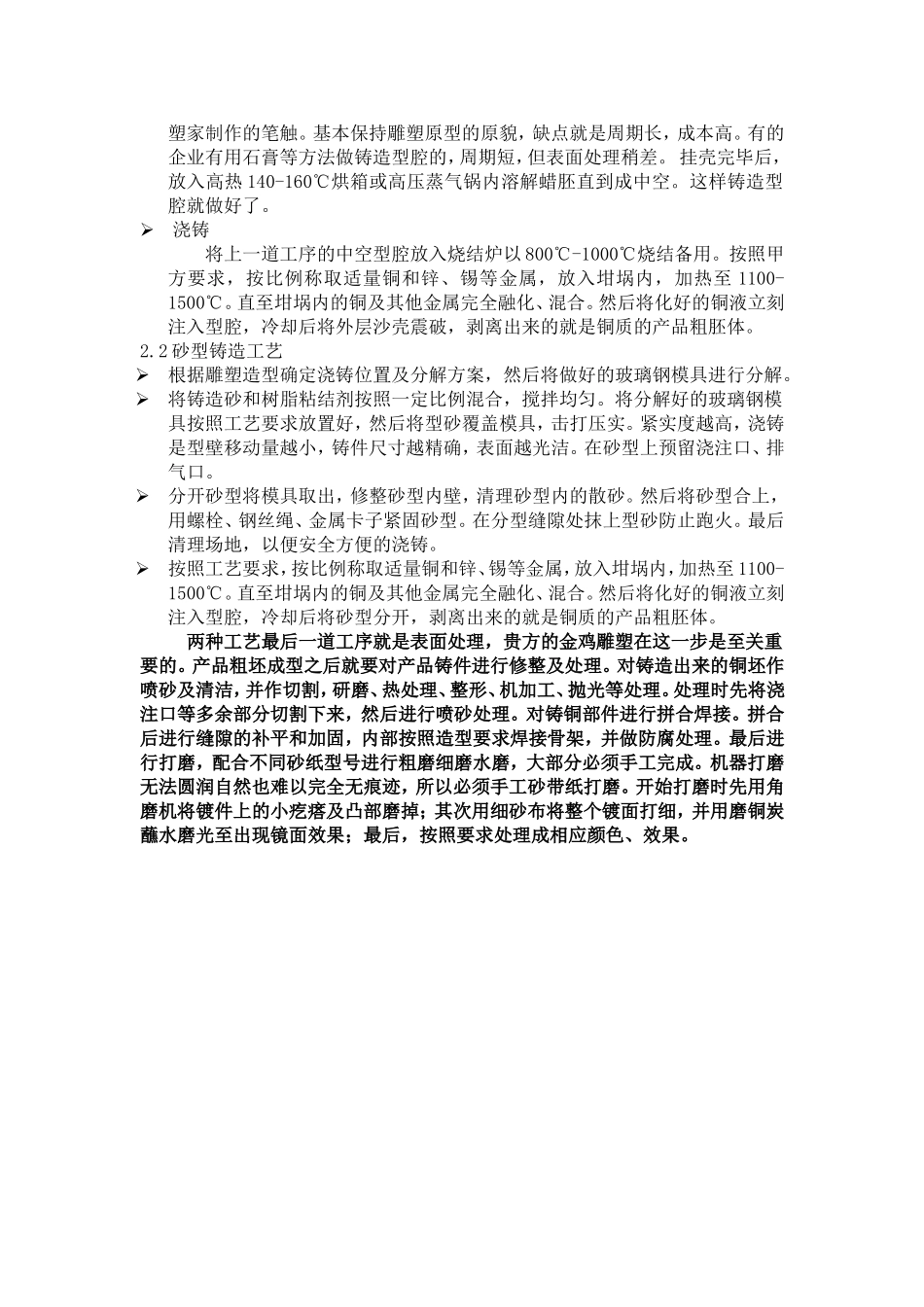

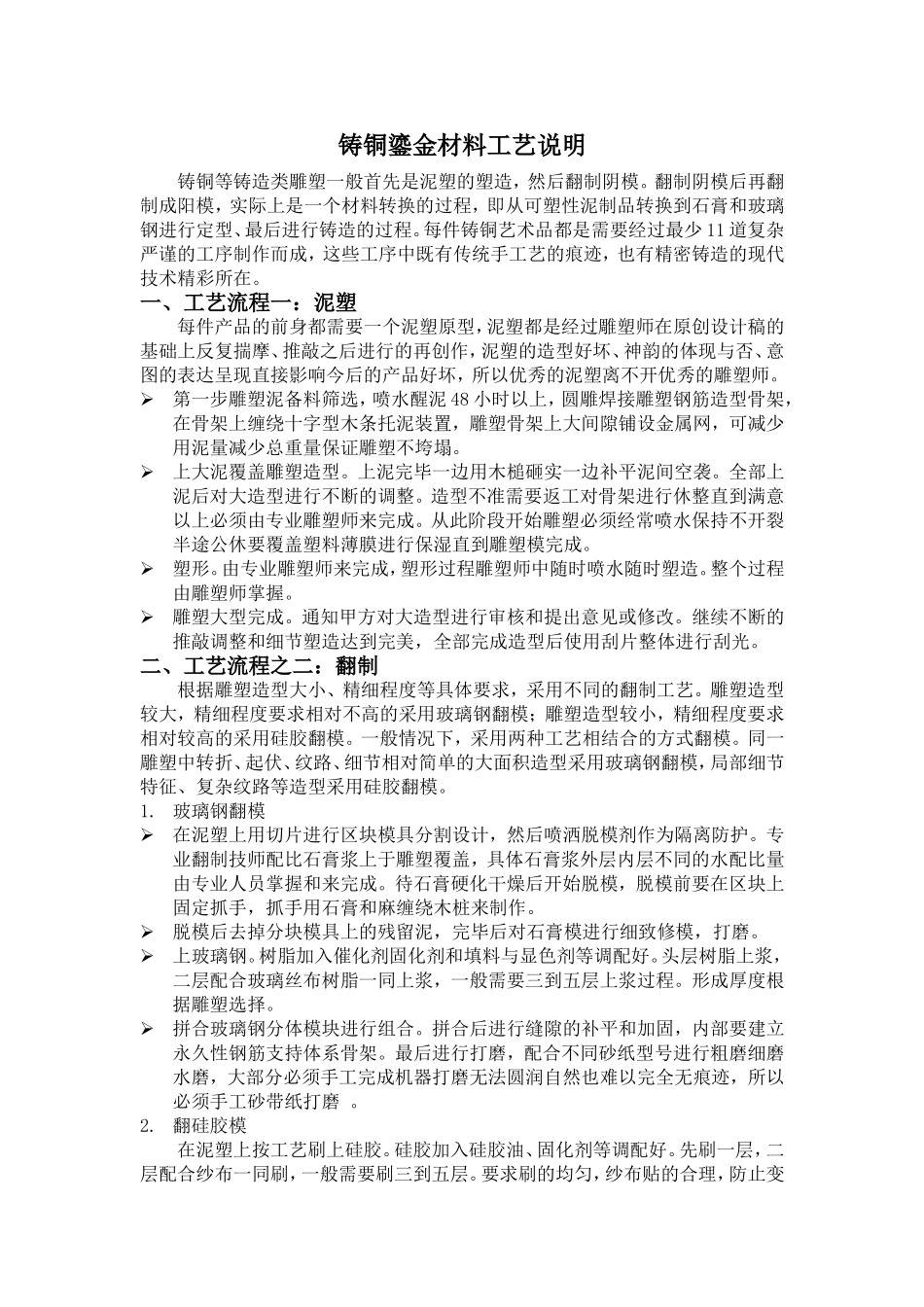

铸铜鎏金材料工艺说明铸铜等铸造类雕塑一般首先是泥塑的塑造，然后翻制阴模。翻制阴模后再翻制成阳模，实际上是一个材料转换的过程，即从可塑性泥制品转换到石膏和玻璃钢进行定型、最后进行铸造的过程。每件铸铜艺术品都是需要经过最少11道复杂严谨的工序制作而成，这些工序中既有传统手工艺的痕迹，也有精密铸造的现代技术精彩所在。一、工艺流程一：泥塑每件产品的前身都需要一个泥塑原型，泥塑都是经过雕塑师在原创设计稿的基础上反复揣摩、推敲之后进行的再创作，泥塑的造型好坏、神韵的体现与否、意图的表达呈现直接影响今后的产品好坏，所以优秀的泥塑离不开优秀的雕塑师。第一步雕塑泥备料筛选，喷水醒泥48小时以上，圆雕焊接雕塑钢筋造型骨架，在骨架上缠绕十字型木条托泥装置，雕塑骨架上大间隙铺设金属网，可减少用泥量减少总重量保证雕塑不垮塌。上大泥覆盖雕塑造型。上泥完毕一边用木槌砸实一边补平泥间空袭。全部上泥后对大造型进行不断的调整。造型不准需要返工对骨架进行休整直到满意以上必须由专业雕塑师来完成。从此阶段开始雕塑必须经常喷水保持不开裂半途公休要覆盖塑料薄膜进行保湿直到雕塑模完成。塑形。由专业雕塑师来完成，塑形过程雕塑师中随时喷水随时塑造。整个过程由雕塑师掌握。雕塑大型完成。通知甲方对大造型进行审核和提出意见或修改。继续不断的推敲调整和细节塑造达到完美，全部完成造型后使用刮片整体进行刮光。二、工艺流程之二：翻制根据雕塑造型大小、精细程度等具体要求，采用不同的翻制工艺。雕塑造型较大，精细程度要求相对不高的采用玻璃钢翻模；雕塑造型较小，精细程度要求相对较高的采用硅胶翻模。一般情况下，采用两种工艺相结合的方式翻模。同一雕塑中转折、起伏、纹路、细节相对简单的大面积造型采用玻璃钢翻模，局部细节特征、复杂纹路等造型采用硅胶翻模。1.玻璃钢翻模在泥塑上用切片进行区块模具分割设计，然后喷洒脱模剂作为隔离防护。专业翻制技师配比石膏浆上于雕塑覆盖，具体石膏浆外层内层不同的水配比量由专业人员掌握和来完成。待石膏硬化干燥后开始脱模，脱模前要在区块上固定抓手，抓手用石膏和麻缠绕木桩来制作。脱模后去掉分块模具上的残留泥，完毕后对石膏模进行细致修模，打磨。上玻璃钢。树脂加入催化剂固化剂和填料与显色剂等调配好。头层树脂上浆，二层配合玻璃丝布树脂一同上浆，一般需要三到五层上浆过程。形成厚度根据雕塑选择。拼合玻璃钢分体模块进行组合。拼合后进行缝隙的补平和加固，内部要建立永久性钢筋支持体系骨架。最后进行打磨，配合不同砂纸型号进行粗磨细磨水磨，大部分必须手工完成机器打磨无法圆润自然也难以完全无痕迹，所以必须手工砂带纸打磨。2.翻硅胶模在泥塑上按工艺刷上硅胶。硅胶加入硅胶油、固化剂等调配好。先刷一层，二层配合纱布一同刷，一般需要刷三到五层。要求刷的均匀，纱布贴的合理，防止变形。然后在硅胶外部附上石膏，固定其型。三、工艺流程之三：铸造1、材料选择目前、常用铸造用铜主要是黄铜、锡青铜、纯铜三种。黄铜是含一定锌元素的铜。一般锌含量在30-40%左右的黄铜常用来做艺术铸造。黄铜有良好的力学性能，热态下塑性好，冷态下塑性也可以，切削性好，易钎焊和焊接，耐腐蚀，但易产生腐蚀破裂。此外黄铜价格便宜，是比较常用的一种材料。黄铜铸件鎏金时附着性稍差，整体颜色泛白，容易产生裂纹。除黄铜、白铜外的铜合金统称为青铜。锡青铜是应用最古老的一种合金。我国古代常用来制作鼎、钟、武器、铜镜等器物。锡青铜耐腐蚀性好，耐磨损，韧性好易加工，硬度高，铸件体积收缩小，是常用的艺术铸造材料。现在在使用锡青铜铸造是常加入少量的锌、铅等金属，以提高铸造性能。由于锡是少而贵的金属，所以锡青铜价格较高。锡青铜铸件鎏金时附着性好，光泽度稍差，耐久性好。纯铜又叫红铜，表面形成氧化铜膜后成紫色，所以也叫紫铜或电解铜。含铜量一般在99.90-99.99%。纯铜在大气、海水中耐腐蚀性好，在常温干燥状态下几乎不氧化。纯铜组织细密，光洁度好，流动性稍差，适合小件精细铸造。纯铜铸件鎏金时附着性好，光泽度高，性能稳定，耐久性好。2、...
