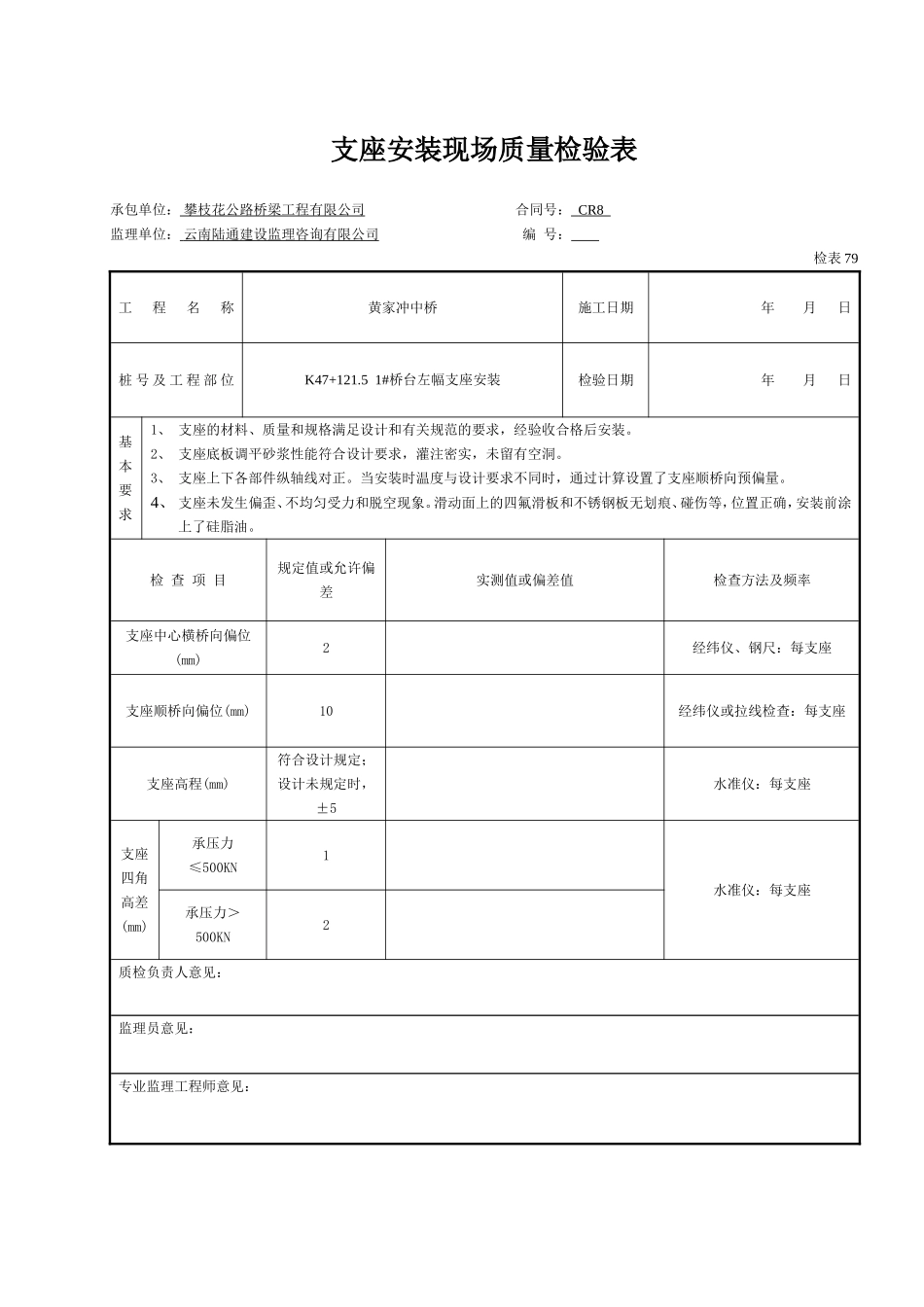

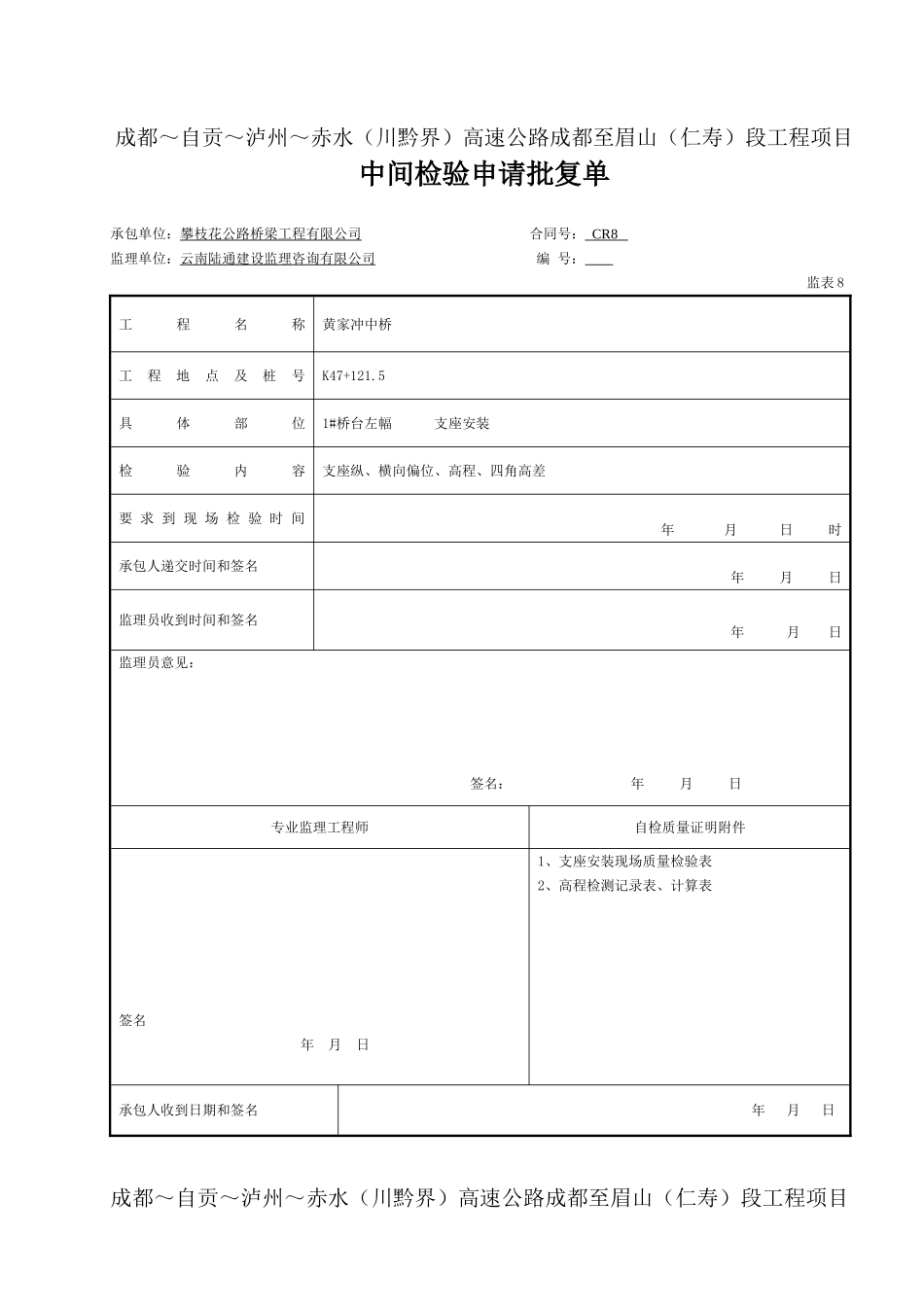

成都～自贡～泸州～赤水（川黔界）高速公路成都至眉山（仁寿）段工程项目中间检验申请批复单承包单位：攀枝花公路桥梁工程有限公司合同号：CR8监理单位：云南陆通建设监理咨询有限公司编号：监表8工程名称黄家冲中桥工程地点及桩号K47+121.5具体部位1#桥台左幅支座安装检验内容支座纵、横向偏位、高程、四角高差要求到现场检验时间年月日时承包人递交时间和签名年月日监理员收到时间和签名年月日监理员意见：签名：年月日专业监理工程师自检质量证明附件签名年月日1、支座安装现场质量检验表2、高程检测记录表、计算表承包人收到日期和签名年月日成都～自贡～泸州～赤水（川黔界）高速公路成都至眉山（仁寿）段工程项目支座安装现场质量检验表承包单位：攀枝花公路桥梁工程有限公司合同号：CR8监理单位：云南陆通建设监理咨询有限公司编号：检表79工程名称黄家冲中桥施工日期年月日桩号及工程部位K47+121.51#桥台左幅支座安装检验日期年月日基本要求1、支座的材料、质量和规格满足设计和有关规范的要求，经验收合格后安装。2、支座底板调平砂浆性能符合设计要求，灌注密实，未留有空洞。3、支座上下各部件纵轴线对正。当安装时温度与设计要求不同时，通过计算设置了支座顺桥向预偏量。4、支座未发生偏歪、不均匀受力和脱空现象。滑动面上的四氟滑板和不锈钢板无划痕、碰伤等，位置正确，安装前涂上了硅脂油。检查项目规定值或允许偏差实测值或偏差值检查方法及频率支座中心横桥向偏位(mm)2经纬仪、钢尺：每支座支座顺桥向偏位(mm)10经纬仪或拉线检查：每支座支座高程(mm)符合设计规定；设计未规定时，±5水准仪：每支座支座四角高差(mm)承压力≤500KN1水准仪：每支座承压力＞500KN2质检负责人意见：监理员意见：专业监理工程师意见：成都～自贡～泸州～赤水（川黔界）高速公路成都至眉山（仁寿）段工程项目中间检验申请批复单承包单位：攀枝花公路桥梁工程有限公司合同号：CR8监理单位：云南陆通建设监理咨询有限公司编号：监表8工程名称黄家冲中桥工程地点及桩号K47+121.5具体部位第一跨左幅小箱梁安装检验内容支承中心偏位、倾斜度、梁顶纵向高程、相邻高差要求到现场检验时间年月日时承包人递交时间和签名年月日监理员收到时间和签名年月日监理员意见：签名：年月日专业监理工程师自检质量证明附件签名年月日1、梁（板）安装现场质量检验表2、高程检测记录表、计算表承包人收到日期和签名年月日成都～自贡～泸州～赤水（川黔界）高速公路成都至眉山（仁寿）段工程项目梁（板）安装现场质量检验表承包单位：攀枝花公路桥梁工程有限公司合同号：CR8监理单位：云南陆通建设监理咨询有限公司编号：检表61工程名称黄家冲中桥施工日期年月日桩号及工程部位K47+121.5第一跨左幅小箱梁检验日期年月日基本要求1、所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格符合有关规范的要求，并按规定的配合比施工。2、梁（板）未出现露筋和空洞现象。3、梁（板）在吊移出预制底座时，混凝土的强度大于设计所要求的吊装强度；梁（板）在安装时，支承结构（墩台、盖梁、垫石）的强度符合设计要求。4、梁（板）安装前，墩、台支座垫板稳固。5、梁（板）就位后，梁两端支座对位，梁（板）底与支座以及支座底与垫石顶密贴。6、两梁（板）之间接缝填充材料的规格和强度符合设计要求。检查项目规定值或允许偏差实测值或偏差值检查方法及频率支承中心偏位(mm)梁5尺量：每孔抽查4～6个支座板10倾斜度（%）1.2吊垂线：每孔检查3片梁梁（板）顶面纵向高程(mm)+8，-5水准仪：抽查每孔2片，每片3点相邻梁（板）顶面高差（mm）8尺量：每相邻梁（板）质检负责人意见：监理员意见：专业监理工程师意见：
