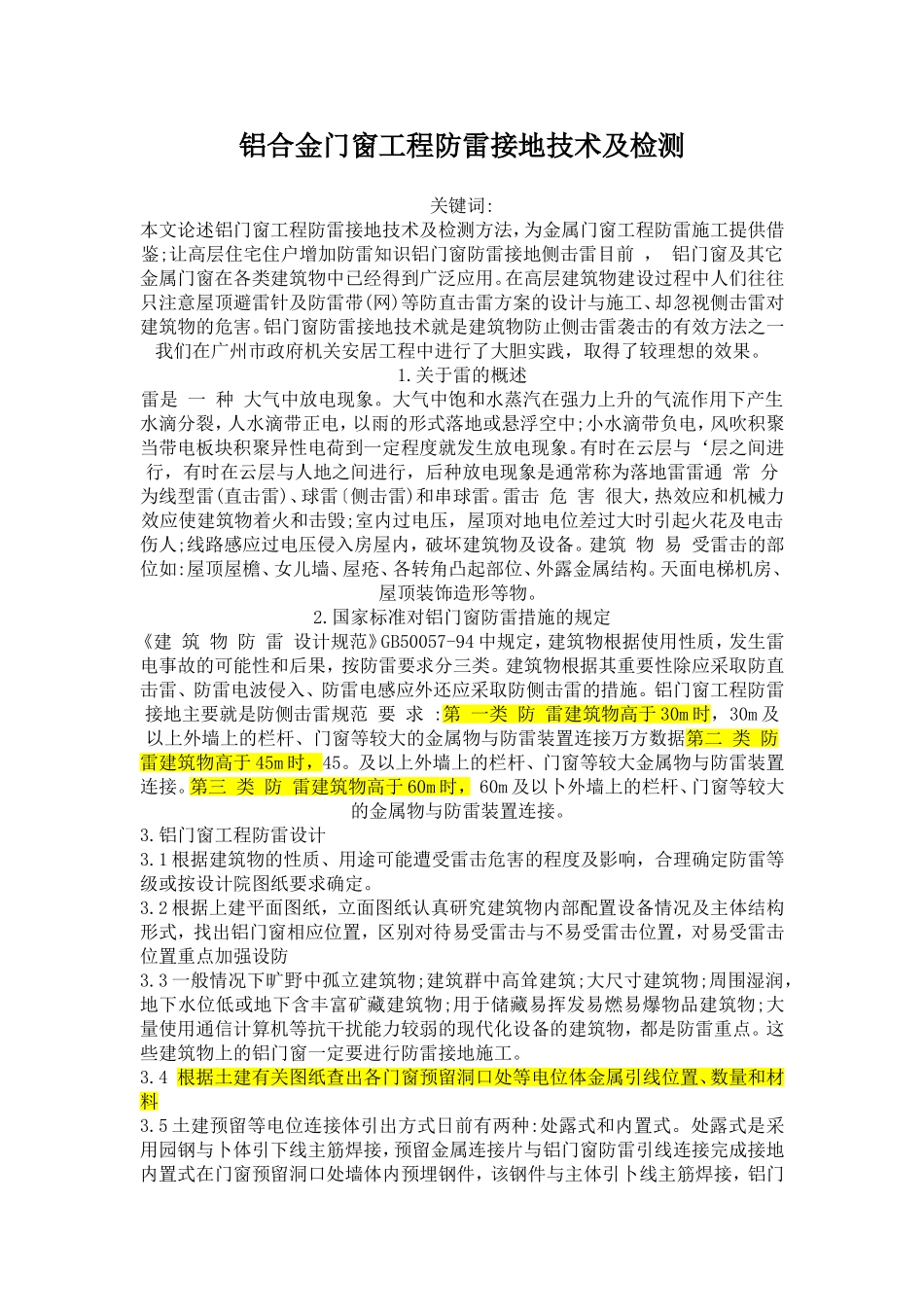

铝合金门窗工程防雷接地技术及检测关键词:本文论述铝门窗工程防雷接地技术及检测方法，为金属门窗工程防雷施工提供借鉴;让高层住宅住户增加防雷知识铝门窗防雷接地侧击雷目前，铝门窗及其它金属门窗在各类建筑物中已经得到广泛应用。在高层建筑物建设过程中人们往往只注意屋顶避雷针及防雷带(网)等防直击雷方案的设计与施工、却忽视侧击雷对建筑物的危害。铝门窗防雷接地技术就是建筑物防止侧击雷袭击的有效方法之一我们在广州市政府机关安居工程中进行了大胆实践，取得了较理想的效果。1.关于雷的概述雷是一种大气中放电现象。大气中饱和水蒸汽在强力上升的气流作用下产生水滴分裂，人水滴带正电，以雨的形式落地或悬浮空中;小水滴带负电，风吹积聚当带电板块积聚异性电荷到一定程度就发生放电现象。有时在云层与‘层之间进行，有时在云层与人地之间进行，后种放电现象是通常称为落地雷雷通常分为线型雷(直击雷)、球雷〔侧击雷)和串球雷。雷击危害很大，热效应和机械力效应使建筑物着火和击毁;室内过电压，屋顶对地电位差过大时引起火花及电击伤人;线路感应过电压侵入房屋内，破坏建筑物及设备。建筑物易受雷击的部位如:屋顶屋檐、女儿墙、屋疮、各转角凸起部位、外露金属结构。天面电梯机房、屋顶装饰造形等物。2.国家标准对铝门窗防雷措施的规定《建筑物防雷设计规范》GB50057-94中规定，建筑物根据使用性质，发生雷电事故的可能性和后果，按防雷要求分三类。建筑物根据其重要性除应采取防直击雷、防雷电波侵入、防雷电感应外还应采取防侧击雷的措施。铝门窗工程防雷接地主要就是防侧击雷规范要求:第一类防雷建筑物高于30m时，30m及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接万方数据第二类防雷建筑物高于45m时，45。及以上外墙上的栏杆、门窗等较大金属物与防雷装置连接。第三类防雷建筑物高于60m时，60m及以卜外墙上的栏杆、门窗等较大的金属物与防雷装置连接。3.铝门窗工程防雷设计3.1根据建筑物的性质、用途可能遭受雷击危害的程度及影响，合理确定防雷等级或按设计院图纸要求确定。3.2根据上建平面图纸，立面图纸认真研究建筑物内部配置设备情况及主体结构形式，找出铝门窗相应位置，区别对待易受雷击与不易受雷击位置，对易受雷击位置重点加强设防3.3一般情况下旷野中孤立建筑物;建筑群中高耸建筑;大尺寸建筑物;周围湿润，地下水位低或地下含丰富矿藏建筑物;用于储藏易挥发易燃易爆物品建筑物;大量使用通信计算机等抗干扰能力较弱的现代化设备的建筑物，都是防雷重点。这些建筑物上的铝门窗一定要进行防雷接地施工。3.4根据土建有关图纸查出各门窗预留洞口处等电位体金属引线位置、数量和材料3.5土建预留等电位连接体引出方式日前有两种:处露式和内置式。处露式是采用园钢与卜体引下线主筋焊接，预留金属连接片与铝门窗防雷引线连接完成接地内置式在门窗预留洞口处墙体内预埋钢件，该钢件与主体引卜线主筋焊接，铝门窗框防雷接地引线与该预埋件焊接。根据上建等电位连接体引出方式来确定铝门窗防雷接地的连接方式3.6铝门窗防雷接地引线位置、数量确定后应考虑其材料及规格，见表1。铝门窗防雷引线与上建预留等电位体连接无论采取焊接还是螺栓连接，它与铝合金框的连接方式最好采用不锈钢螺栓紧固并民加防松装置，见图14.铝门窗工程防雷接地施工铝门窗工程防雷接地主要指门窗框与土建主体引卜线之门连通。施工过程:(1)铝门窗框在预留洞口中安装固定之前，应把防雷引线预留孔与引线接触处打磨掉氧化层或喷涂层，要求高时应涂导电膏，不锈钢螺栓紧固井加装弹簧垫片防松。按图纸要求数ta规格、位置，正确安装牢固防雷引线后，固定门窗框使其不能发生位移万方数据(2)检查铝门窗框预留洞口旁土建单位留置的电位连接体金属片的数量、规格、位置，清除其卜面的锈层、防锈油漆层和水泥砂浆等杂物，必要时应打磨掉表面非导电层、涂抹导电膏，然后再与铝门窗防雷引线采用不锈钢螺栓紧固并加装弹簧垫片防松(3)铝门窗防雷接地后，应及时调整各连接导线位置，使连接体紧贴墙体或寒于框与墙之间的缝内便于土建制作窗台。若高出墙体完成面时应凿墙深藏。单根引线不够长，以多根...
