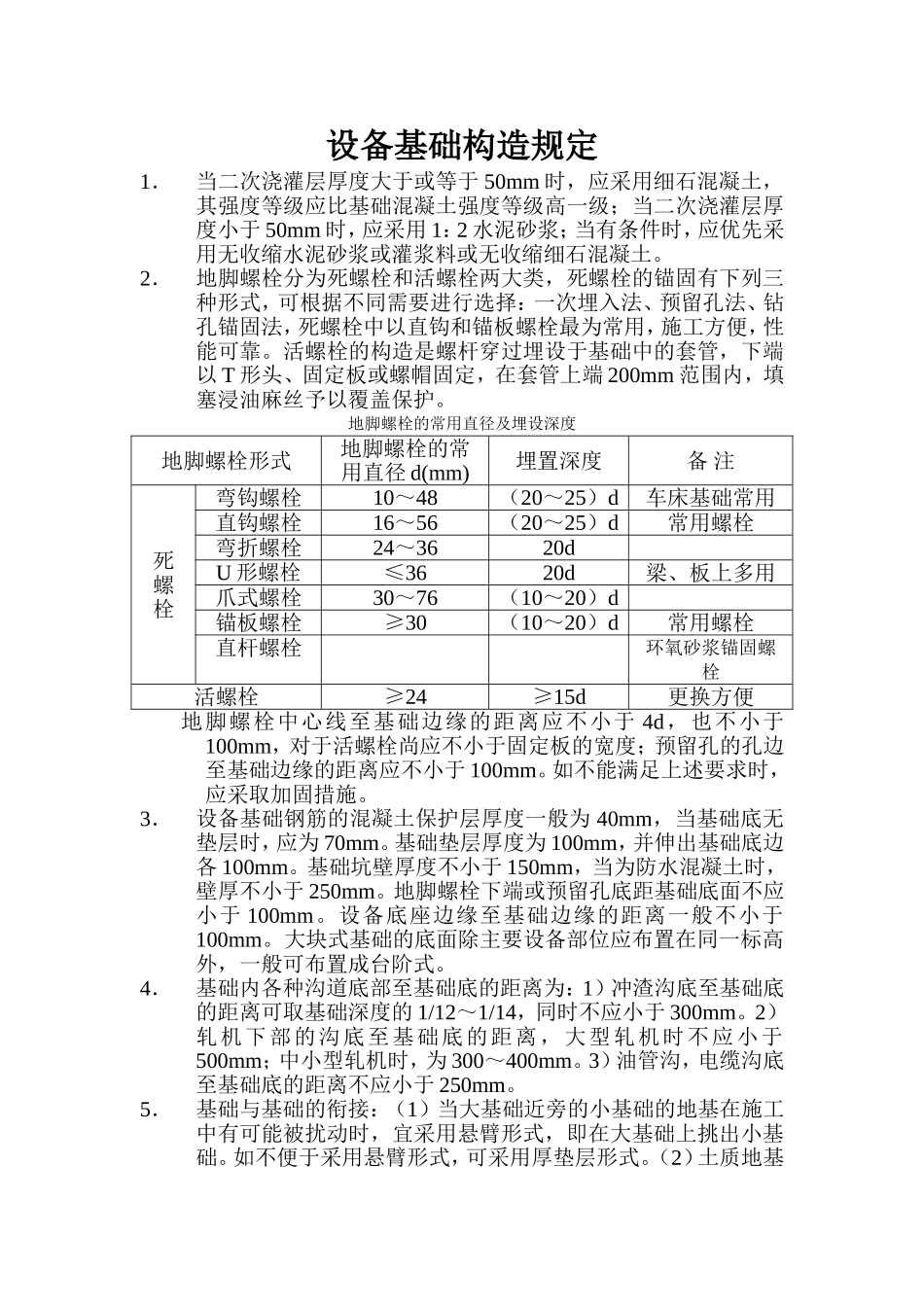

设备基础构造规定1．当二次浇灌层厚度大于或等于50mm时，应采用细石混凝土，其强度等级应比基础混凝土强度等级高一级；当二次浇灌层厚度小于50mm时，应采用1：2水泥砂浆；当有条件时，应优先采用无收缩水泥砂浆或灌浆料或无收缩细石混凝土。2．地脚螺栓分为死螺栓和活螺栓两大类，死螺栓的锚固有下列三种形式，可根据不同需要进行选择：一次埋入法、预留孔法、钻孔锚固法，死螺栓中以直钩和锚板螺栓最为常用，施工方便，性能可靠。活螺栓的构造是螺杆穿过埋设于基础中的套管，下端以T形头、固定板或螺帽固定，在套管上端200mm范围内，填塞浸油麻丝予以覆盖保护。地脚螺栓的常用直径及埋设深度地脚螺栓形式地脚螺栓的常用直径d(mm)埋置深度备注死螺栓弯钩螺栓10～48（20～25）d车床基础常用直钩螺栓16～56（20～25）d常用螺栓弯折螺栓24～3620dU形螺栓≤3620d梁、板上多用爪式螺栓30～76（10～20）d锚板螺栓≥30（10～20）d常用螺栓直杆螺栓环氧砂浆锚固螺栓活螺栓≥24≥15d更换方便地脚螺栓中心线至基础边缘的距离应不小于4d，也不小于100mm，对于活螺栓尚应不小于固定板的宽度；预留孔的孔边至基础边缘的距离应不小于100mm。如不能满足上述要求时，应采取加固措施。3．设备基础钢筋的混凝土保护层厚度一般为40mm，当基础底无垫层时，应为70mm。基础垫层厚度为100mm，并伸出基础底边各100mm。基础坑壁厚度不小于150mm，当为防水混凝土时，壁厚不小于250mm。地脚螺栓下端或预留孔底距基础底面不应小于100mm。设备底座边缘至基础边缘的距离一般不小于100mm。大块式基础的底面除主要设备部位应布置在同一标高外，一般可布置成台阶式。4．基础内各种沟道底部至基础底的距离为：1）冲渣沟底至基础底的距离可取基础深度的1/12～1/14，同时不应小于300mm。2）轧机下部的沟底至基础底的距离，大型轧机时不应小于500mm；中小型轧机时，为300～400mm。3）油管沟，电缆沟底至基础底的距离不应小于250mm。5．基础与基础的衔接：（1）当大基础近旁的小基础的地基在施工中有可能被扰动时，宜采用悬臂形式，即在大基础上挑出小基础。如不便于采用悬臂形式，可采用厚垫层形式。（2）土质地基上的设备基础与柱基础相邻时，两基础底面应尽量设置在同一标高上。如果两基础相碰，可以采用油毡隔开或留缝隙处理，同时上部范围可以部分重叠。当两基础底面不便设置在同一标高上时，基础之间的净距S应根据荷载大小和土质情况确定，一般取S/h＝1～2。6．管线穿过基础时的防护措施：（1）电缆管束由基础进入土中时，可采用填砂处理方法保护管线；（2）水管通过变形缝或由基础进入土中时，可设套管防护；（3）风管由基础进入土中时，可设置专门调整孔加以保护。7．冲渣沟较深时，为增强其横向刚度，应沿纵向每隔4～5m设置一道钢筋混凝土连系梁。连系梁顶面可设置钢板或铁屑混凝土层防护。8．防阻隔离层：建在岩石地基上的较大基础（长度大于20m），为削弱地基对基础收缩的限制，应在基础与岩石之间，于两端L/4（L为基础全长）的区段内铺设防阻隔离层。此外，尚需按下列情况做防阻处理：（1）当基础最深部位在基础中央断面时，基础底面可做成对称坡形或阶梯形。（2）当基础最深部位不在中央断面时，基础底面也可做成阶梯形。此时，必须在阻碍基础收缩一侧的垂直面上贴置厚度不小于40mm的木丝沥青板。（3）基础平面不规则时，应在突出部分靠近基础中央断面一侧的垂直面上贴置厚度不小于40mm的木丝沥青板。9．变形缝：（1）变形缝（伸缩缝、沉降缝）的设置，应与设备的连接相配合，以不影响机组的正常运转为原则。土质上的设备基础，当传动轴为直接传到或刚性连接时，不得设置变形缝；当传到轴装置柔性接手（万向接手）并有较好的地基条件时，可以设置变形缝。各类基础伸缩缝的最大间距项次基础类别伸缩缝最大间距（m）1大块式基础（配筋）502大块式基础（无筋）253框架式基础（装配式）504框架式基础（现浇式）355墙、底板3010．基础配筋：大块式基础的构造配筋基础名称基础顶面钢筋网直径（mm）基础底面钢筋网直径（mm）钢筋间距（mm）大型轧机基础16～2016～20200中型轧机基础14～1614～16200小型轧机基础12122...
