雨、污水检查井技术交底VIP专享VIP免费

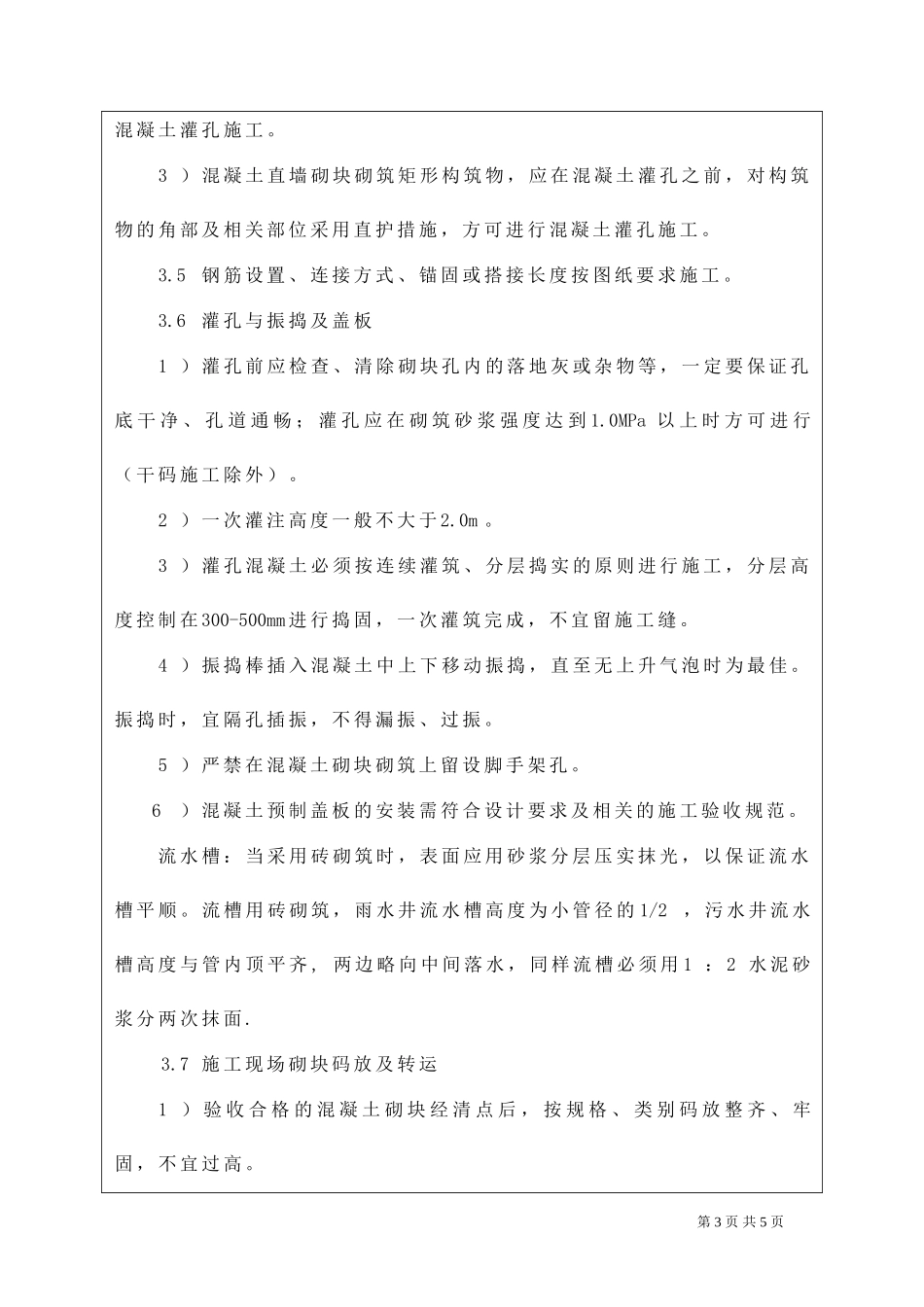

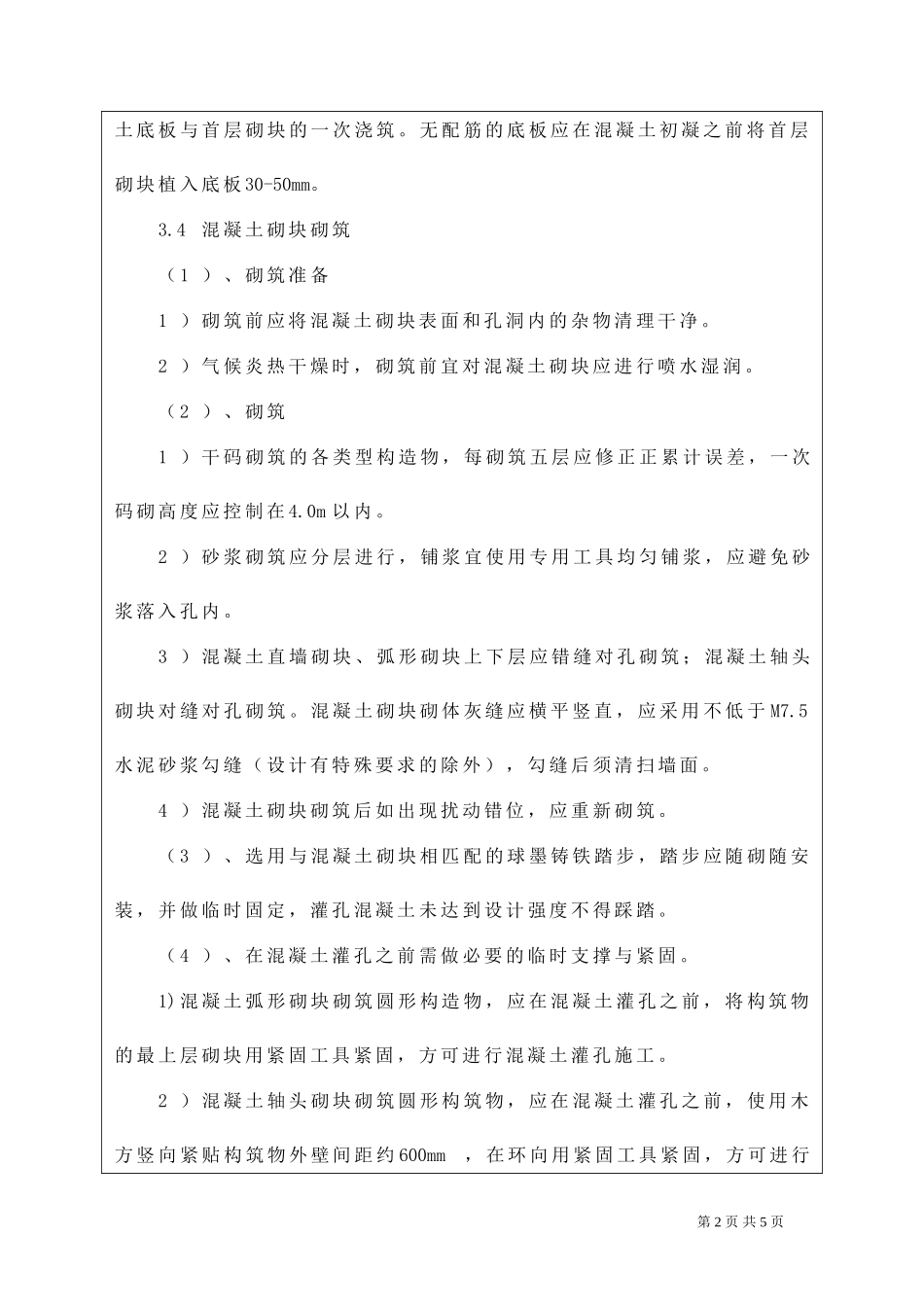

技术交底书交底单位名称：江西亿阳有限工程编号：LL01工程名称龙里草原路安置小区工程施工单位江西亿阳有限工程工程部位雨污水检查井交底日期2014年8月13日技术交底内容及要求：一、适用范围：本交底适用龙里草原路安置小区排水工程全线雨污水砌块检查井砌筑。二、施工准备钢筋施工的原材料加工、连接、安装和验收应符合现行国家标准《混凝土结构工程施工验收规范〉〉GB5024中的有关规定，砌块的质量符合规范及设计要求。三、施工工艺3.1、土方开挖1）测量、放线、定位.2）做好施工场地的物探工作,如遇障碍物应采用相应的措施.3）采用机械挖槽时,应在槽底标高以上保留100~200mm的土层，采用人工清槽，严禁超挖。基槽如遇软弱地基处理时，须事先征得地勘及设计部门的许可。3.2确认基槽符合要求后，按图纸要求浇筑垫层混凝土。3.3首层砌块应直接安放在底板钢筋龙骨上并进行固定，并保证混凝第1页共5页土底板与首层砌块的一次浇筑。无配筋的底板应在混凝土初凝之前将首层砌块植入底板30-50mm。3.4混凝土砌块砌筑（1）、砌筑准备1）砌筑前应将混凝土砌块表面和孔洞内的杂物清理干净。2）气候炎热干燥时，砌筑前宜对混凝土砌块应进行喷水湿润。（2）、砌筑1）干码砌筑的各类型构造物，每砌筑五层应修正正累计误差，一次码砌高度应控制在4.0m以内。2）砂浆砌筑应分层进行，铺浆宜使用专用工具均匀铺浆，应避免砂浆落入孔内。3）混凝土直墙砌块、弧形砌块上下层应错缝对孔砌筑；混凝土轴头砌块对缝对孔砌筑。混凝土砌块砌体灰缝应横平竖直，应采用不低于M7.5水泥砂浆勾缝（设计有特殊要求的除外），勾缝后须清扫墙面。4）混凝土砌块砌筑后如出现扰动错位，应重新砌筑。（3）、选用与混凝土砌块相匹配的球墨铸铁踏步，踏步应随砌随安装，并做临时固定，灌孔混凝土未达到设计强度不得踩踏。（4）、在混凝土灌孔之前需做必要的临时支撑与紧固。1)混凝土弧形砌块砌筑圆形构造物，应在混凝土灌孔之前，将构筑物的最上层砌块用紧固工具紧固，方可进行混凝土灌孔施工。2）混凝土轴头砌块砌筑圆形构筑物，应在混凝土灌孔之前，使用木方竖向紧贴构筑物外壁间距约600mm，在环向用紧固工具紧固，方可进行第2页共5页混凝土灌孔施工。3）混凝土直墙砌块砌筑矩形构筑物，应在混凝土灌孔之前，对构筑物的角部及相关部位采用直护措施，方可进行混凝土灌孔施工。3.5钢筋设置、连接方式、锚固或搭接长度按图纸要求施工。3.6灌孔与振捣及盖板1）灌孔前应检查、清除砌块孔内的落地灰或杂物等，一定要保证孔底干净、孔道通畅；灌孔应在砌筑砂浆强度达到1.0MPa以上时方可进行（干码施工除外）。2）一次灌注高度一般不大于2.0m。3）灌孔混凝土必须按连续灌筑、分层捣实的原则进行施工，分层高度控制在300-500mm进行捣固，一次灌筑完成，不宜留施工缝。4）振捣棒插入混凝土中上下移动振捣，直至无上升气泡时为最佳。振捣时，宜隔孔插振，不得漏振、过振。5）严禁在混凝土砌块砌筑上留设脚手架孔。6）混凝土预制盖板的安装需符合设计要求及相关的施工验收规范。流水槽：当采用砖砌筑时，表面应用砂浆分层压实抹光，以保证流水槽平顺。流槽用砖砌筑，雨水井流水槽高度为小管径的1/2，污水井流水槽高度与管内顶平齐,两边略向中间落水，同样流槽必须用1：2水泥砂浆分两次抹面.3.7施工现场砌块码放及转运1）验收合格的混凝土砌块经清点后，按规格、类别码放整齐、牢固，不宜过高。第3页共5页2）混凝土砌块转运时严禁倾卸和抛掷。3）向沟槽内输送混凝土砌块，宜用溜板与绳钩配合缓慢滑下，或采用机械吊运输送.四、材料要求混凝土井壁墙体砌块MU10，砌筑砂浆强度为Mb10砌块专用水泥砂浆，灌孔强度为Cb25，砌块垫层采用10cm厚C15素混凝土，底板圆形井φ＜900mm，采用素混凝土，强度等级C25,圆形井φ≥900mm，采用钢筋混凝土，强度等级C25,矩形井，采用钢筋混凝土，强度等级C25,每孔内配1φ12竖筋，施工中需直径20-30mm插入式混凝土振捣器、紧固器。五、质量控制6.1混凝土砌块砌筑允许偏差序号项目允许偏差mm检测方法1轴线位置偏移±15尺量2墙面垂直度H≤5m10尺量H＞5m15尺量3表面平整度清水墙2m内10尺量4水平灰缝平直度清水...
