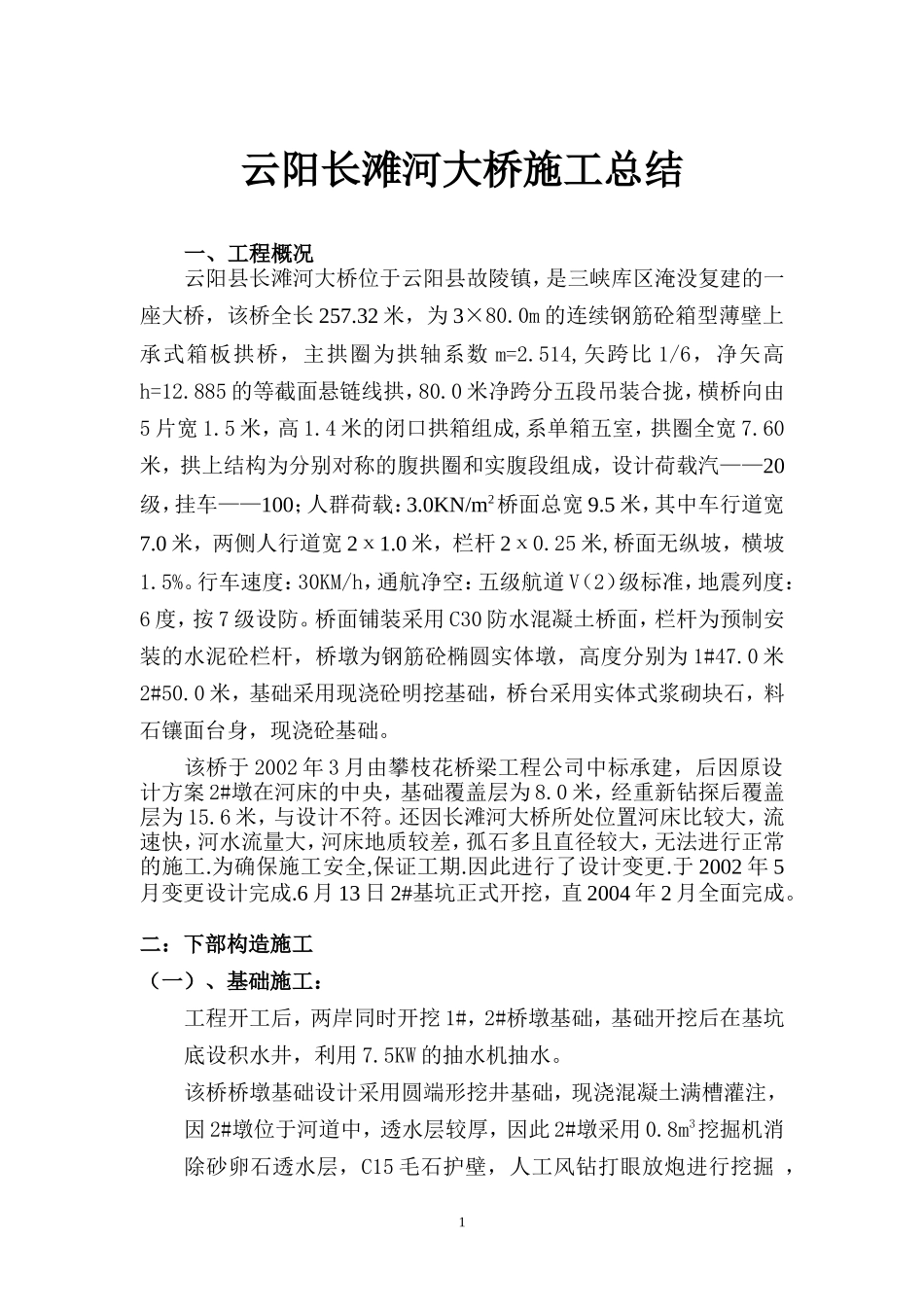

云阳县长滩河大桥施工总结VIP免费

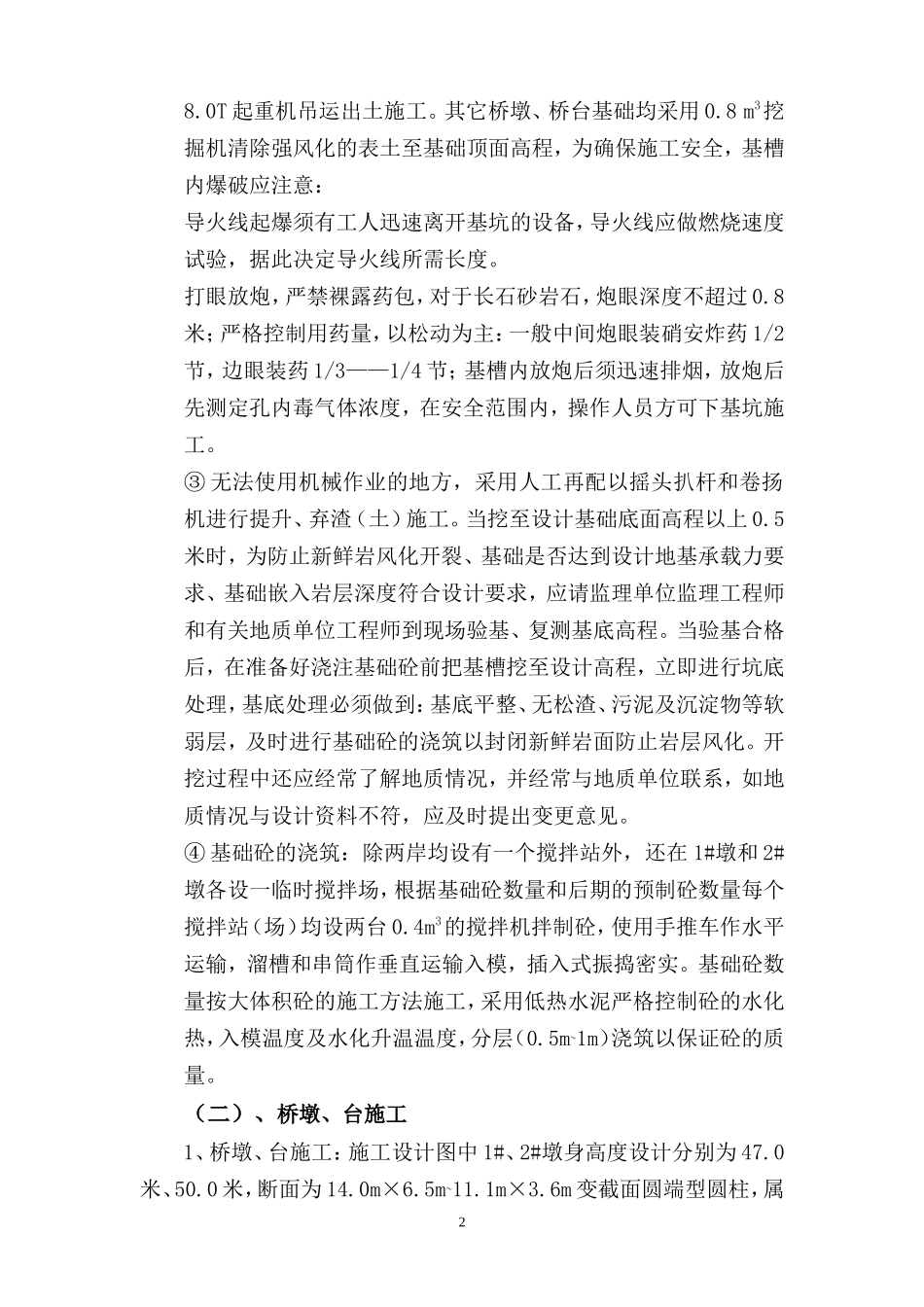

云阳长滩河大桥施工总结一、工程概况云阳县长滩河大桥位于云阳县故陵镇，是三峡库区淹没复建的一座大桥，该桥全长257.32米，为3×80.0m的连续钢筋砼箱型薄壁上承式箱板拱桥，主拱圈为拱轴系数m=2.514,矢跨比1/6，净矢高h=12.885的等截面悬链线拱，80.0米净跨分五段吊装合拢，横桥向由5片宽1.5米，高1.4米的闭口拱箱组成,系单箱五室，拱圈全宽7.60米，拱上结构为分别对称的腹拱圈和实腹段组成，设计荷载汽——20级，挂车——100；人群荷载：3.0KN/m2桥面总宽9.5米，其中车行道宽7.0米，两侧人行道宽2х1.0米，栏杆2х0.25米,桥面无纵坡，横坡1.5%。行车速度：30KM/h，通航净空：五级航道V（2）级标准，地震列度：6度，按7级设防。桥面铺装采用C30防水混凝土桥面，栏杆为预制安装的水泥砼栏杆，桥墩为钢筋砼椭圆实体墩，高度分别为1#47.0米2#50.0米，基础采用现浇砼明挖基础，桥台采用实体式浆砌块石，料石镶面台身，现浇砼基础。该桥于2002年3月由攀枝花桥梁工程公司中标承建，后因原设计方案2#墩在河床的中央，基础覆盖层为8.0米，经重新钻探后覆盖层为15.6米，与设计不符。还因长滩河大桥所处位置河床比较大，流速快，河水流量大，河床地质较差，孤石多且直径较大，无法进行正常的施工.为确保施工安全,保证工期.因此进行了设计变更.于2002年5月变更设计完成.6月13日2#基坑正式开挖，直2004年2月全面完成。二：下部构造施工（一）、基础施工：工程开工后，两岸同时开挖1#，2#桥墩基础，基础开挖后在基坑底设积水井，利用7.5KW的抽水机抽水。该桥桥墩基础设计采用圆端形挖井基础，现浇混凝土满槽灌注，因2#墩位于河道中，透水层较厚，因此2#墩采用0.8m3挖掘机消除砂卵石透水层，C15毛石护壁，人工风钻打眼放炮进行挖掘，18.0T起重机吊运出土施工。其它桥墩、桥台基础均采用0.8m3挖掘机清除强风化的表土至基础顶面高程，为确保施工安全，基槽内爆破应注意：导火线起爆须有工人迅速离开基坑的设备，导火线应做燃烧速度试验，据此决定导火线所需长度。打眼放炮，严禁裸露药包，对于长石砂岩石，炮眼深度不超过0.8米；严格控制用药量，以松动为主：一般中间炮眼装硝安炸药1/2节，边眼装药1/3——1/4节；基槽内放炮后须迅速排烟，放炮后先测定孔内毒气体浓度，在安全范围内，操作人员方可下基坑施工。③无法使用机械作业的地方，采用人工再配以摇头扒杆和卷扬机进行提升、弃渣（土）施工。当挖至设计基础底面高程以上0.5米时，为防止新鲜岩风化开裂、基础是否达到设计地基承载力要求、基础嵌入岩层深度符合设计要求，应请监理单位监理工程师和有关地质单位工程师到现场验基、复测基底高程。当验基合格后，在准备好浇注基础砼前把基槽挖至设计高程，立即进行坑底处理，基底处理必须做到：基底平整、无松渣、污泥及沉淀物等软弱层，及时进行基础砼的浇筑以封闭新鲜岩面防止岩层风化。开挖过程中还应经常了解地质情况，并经常与地质单位联系，如地质情况与设计资料不符，应及时提出变更意见。④基础砼的浇筑：除两岸均设有一个搅拌站外，还在1#墩和2#墩各设一临时搅拌场，根据基础砼数量和后期的预制砼数量每个搅拌站（场）均设两台0.4m3的搅拌机拌制砼，使用手推车作水平运输，溜槽和串筒作垂直运输入模，插入式振捣密实。基础砼数量按大体积砼的施工方法施工，采用低热水泥严格控制砼的水化热，入模温度及水化升温温度，分层（0.5m~1m）浇筑以保证砼的质量。（二）、桥墩、台施工1、桥墩、台施工：施工设计图中1#、2#墩身高度设计分别为47.0米、50.0米，断面为14.0m×6.5m~11.1m×3.6m变截面圆端型圆柱，属2大截面高支墩，除采用常规的搭设钢管脚手架，分段浇筑，每段为1.5m，配合钢框胶板或钢模施工方法外，还须安装由安全部门检验认可后的提升架，因墩较高采用两部提升架运输混凝土、施工上下工作人员及钢筋等，模板采用内支架1.5m高普通钢模，每次浇筑混凝土1.5m高，四台0.4立方米搅拌机制砼，卷扬机提升砼作垂直运输，手推车作砼的水平运输，利用串筒倾倒砼入模，插入式振捣密实。桥墩墩身施工要点：墩柱截面较大，墩身较高，严格控制各墩柱的纵横轴线和关模质量，每次浇筑时，施工人...
