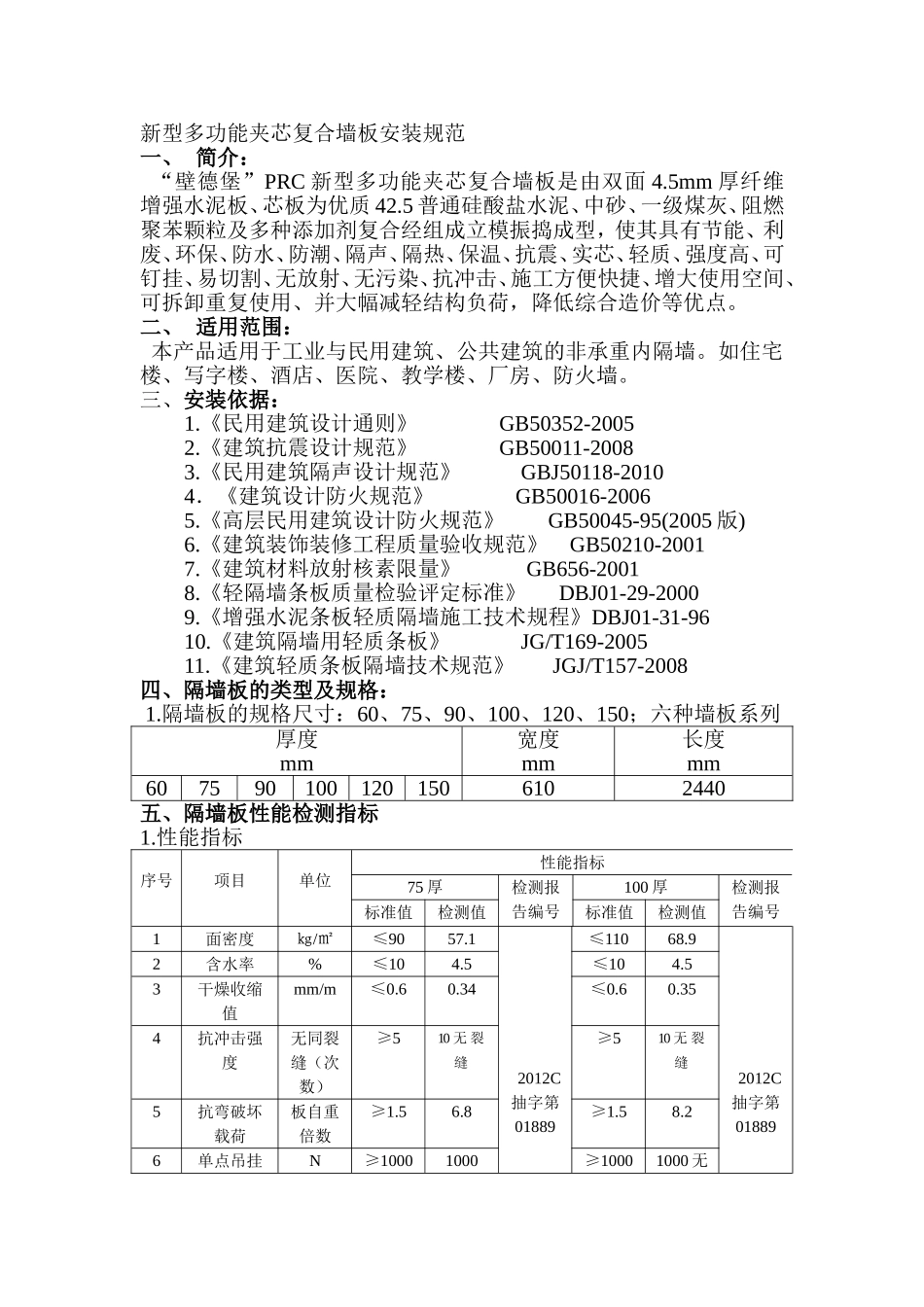

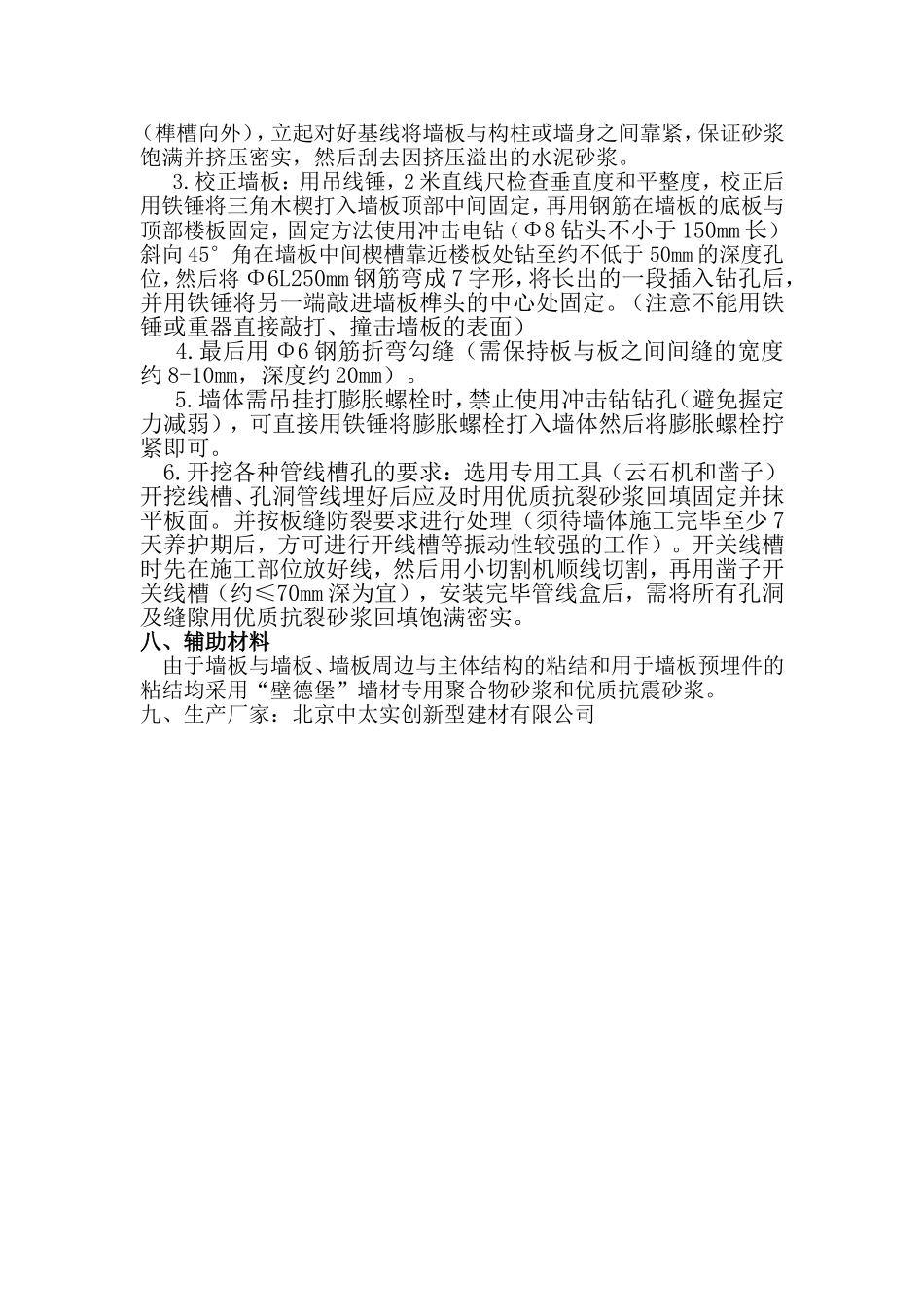

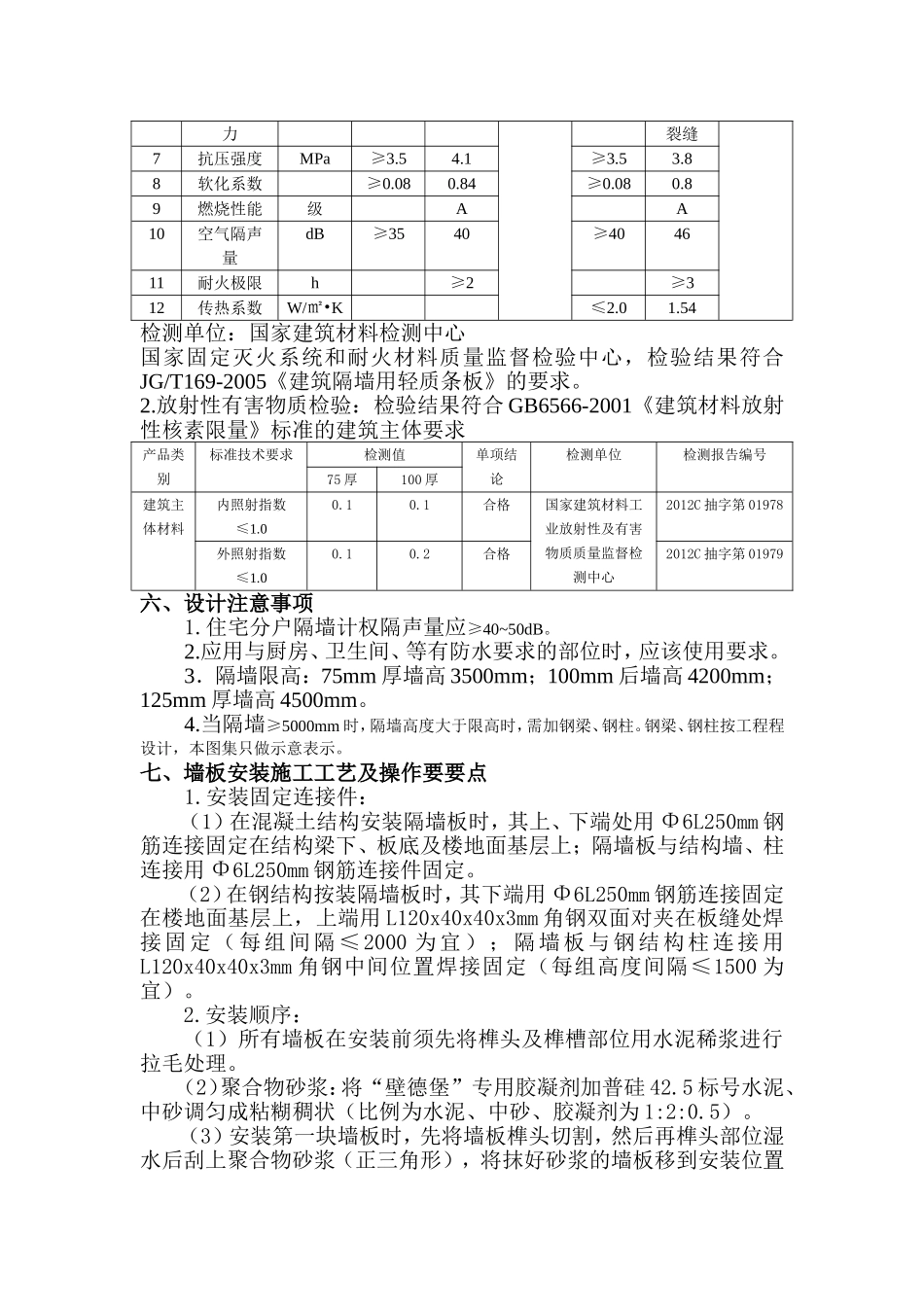

新型多功能夹芯复合墙板安装规范一、简介：“壁德堡”PRC新型多功能夹芯复合墙板是由双面4.5mm厚纤维增强水泥板、芯板为优质42.5普通硅酸盐水泥、中砂、一级煤灰、阻燃聚苯颗粒及多种添加剂复合经组成立模振捣成型，使其具有节能、利废、环保、防水、防潮、隔声、隔热、保温、抗震、实芯、轻质、强度高、可钉挂、易切割、无放射、无污染、抗冲击、施工方便快捷、增大使用空间、可拆卸重复使用、并大幅减轻结构负荷，降低综合造价等优点。二、适用范围：本产品适用于工业与民用建筑、公共建筑的非承重内隔墙。如住宅楼、写字楼、酒店、医院、教学楼、厂房、防火墙。三、安装依据：1.《民用建筑设计通则》GB50352-20052.《建筑抗震设计规范》GB50011-20083.《民用建筑隔声设计规范》GBJ50118-20104．《建筑设计防火规范》GB50016-20065.《高层民用建筑设计防火规范》GB50045-95(2005版)6.《建筑装饰装修工程质量验收规范》GB50210-20017.《建筑材料放射核素限量》GB656-20018.《轻隔墙条板质量检验评定标准》DBJ01-29-20009.《增强水泥条板轻质隔墙施工技术规程》DBJ01-31-9610.《建筑隔墙用轻质条板》JG/T169-200511.《建筑轻质条板隔墙技术规范》JGJ/T157-2008四、隔墙板的类型及规格：1.隔墙板的规格尺寸：60、75、90、100、120、150；六种墙板系列厚度mm宽度mm长度mm6075901001201506102440五、隔墙板性能检测指标1.性能指标序号项目单位性能指标75厚检测报告编号100厚检测报告编号标准值检测值标准值检测值1面密度㎏/㎡≤9057.12012C抽字第01889≤11068.92012C抽字第018892含水率%≤104.5≤104.53干燥收缩值mm/m≤0.60.34≤0.60.354抗冲击强度无同裂缝（次数）≥510无裂缝≥510无裂缝5抗弯破坏载荷板自重倍数≥1.56.8≥1.58.26单点吊挂N≥10001000≥10001000无力裂缝7抗压强度MPa≥3.54.1≥3.53.88软化系数≥0.080.84≥0.080.89燃烧性能级AA10空气隔声量dB≥3540≥404611耐火极限h≥2≥312传热系数W/㎡•K≤2.01.54检测单位：国家建筑材料检测中心国家固定灭火系统和耐火材料质量监督检验中心，检验结果符合JG/T169-2005《建筑隔墙用轻质条板》的要求。2.放射性有害物质检验：检验结果符合GB6566-2001《建筑材料放射性核素限量》标准的建筑主体要求产品类别标准技术要求检测值单项结论检测单位检测报告编号75厚100厚建筑主体材料内照射指数≤1.00.10.1合格国家建筑材料工业放射性及有害物质质量监督检测中心2012C抽字第01978外照射指数≤1.00.10.2合格2012C抽字第01979六、设计注意事项1.住宅分户隔墙计权隔声量应≥40~50dB。2.应用与厨房、卫生间、等有防水要求的部位时，应该使用要求。3．隔墙限高：75mm厚墙高3500mm；100mm后墙高4200mm；125mm厚墙高4500mm。4.当隔墙≥5000mm时，隔墙高度大于限高时，需加钢梁、钢柱。钢梁、钢柱按工程程设计，本图集只做示意表示。七、墙板安装施工工艺及操作要要点1.安装固定连接件：（1）在混凝土结构安装隔墙板时，其上、下端处用Φ6L250mm钢筋连接固定在结构梁下、板底及楼地面基层上；隔墙板与结构墙、柱连接用Φ6L250mm钢筋连接件固定。（2）在钢结构按装隔墙板时，其下端用Φ6L250mm钢筋连接固定在楼地面基层上，上端用L120x40x40x3mm角钢双面对夹在板缝处焊接固定（每组间隔≤2000为宜）；隔墙板与钢结构柱连接用L120x40x40x3mm角钢中间位置焊接固定（每组高度间隔≤1500为宜）。2.安装顺序：（1）所有墙板在安装前须先将榫头及榫槽部位用水泥稀浆进行拉毛处理。（2）聚合物砂浆：将“壁德堡”专用胶凝剂加普硅42.5标号水泥、中砂调匀成粘糊稠状（比例为水泥、中砂、胶凝剂为1:2:0.5）。（3）安装第一块墙板时，先将墙板榫头切割，然后再榫头部位湿水后刮上聚合物砂浆（正三角形），将抹好砂浆的墙板移到安装位置（榫槽向外），立起对好基线将墙板与构柱或墙身之间靠紧，保证砂浆饱满并挤压密实，然后刮去因挤压溢出的水泥砂浆。3.校正墙板：用吊线锤，2米直线尺检查垂直度和平整度，校正后用铁锤将三角木楔打入墙板顶部中间固定，再用钢筋在墙板的底板与顶部楼板固定，固定方法使用冲击电钻（Φ8钻头不小于150mm长）斜向45°角在...
