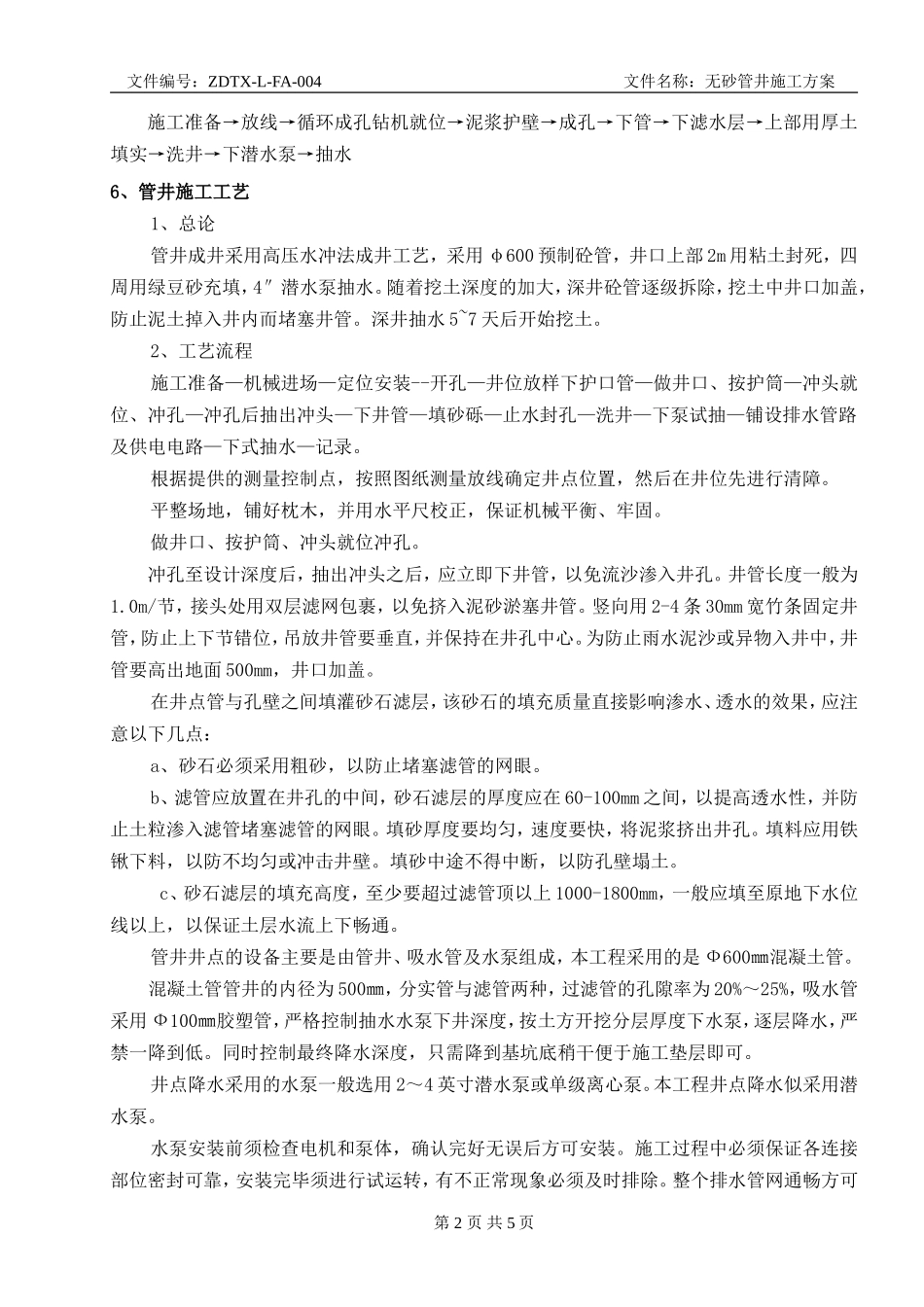

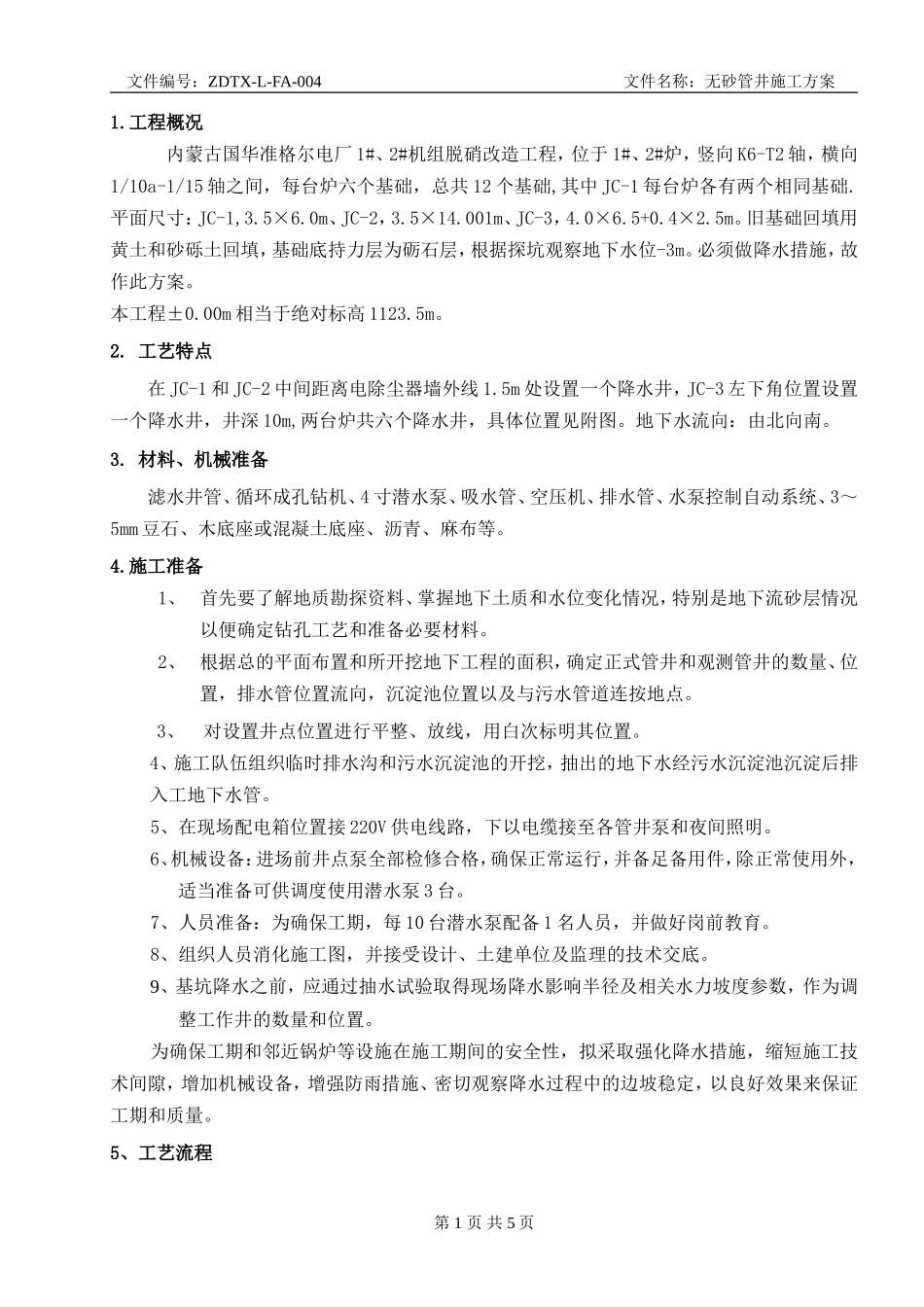

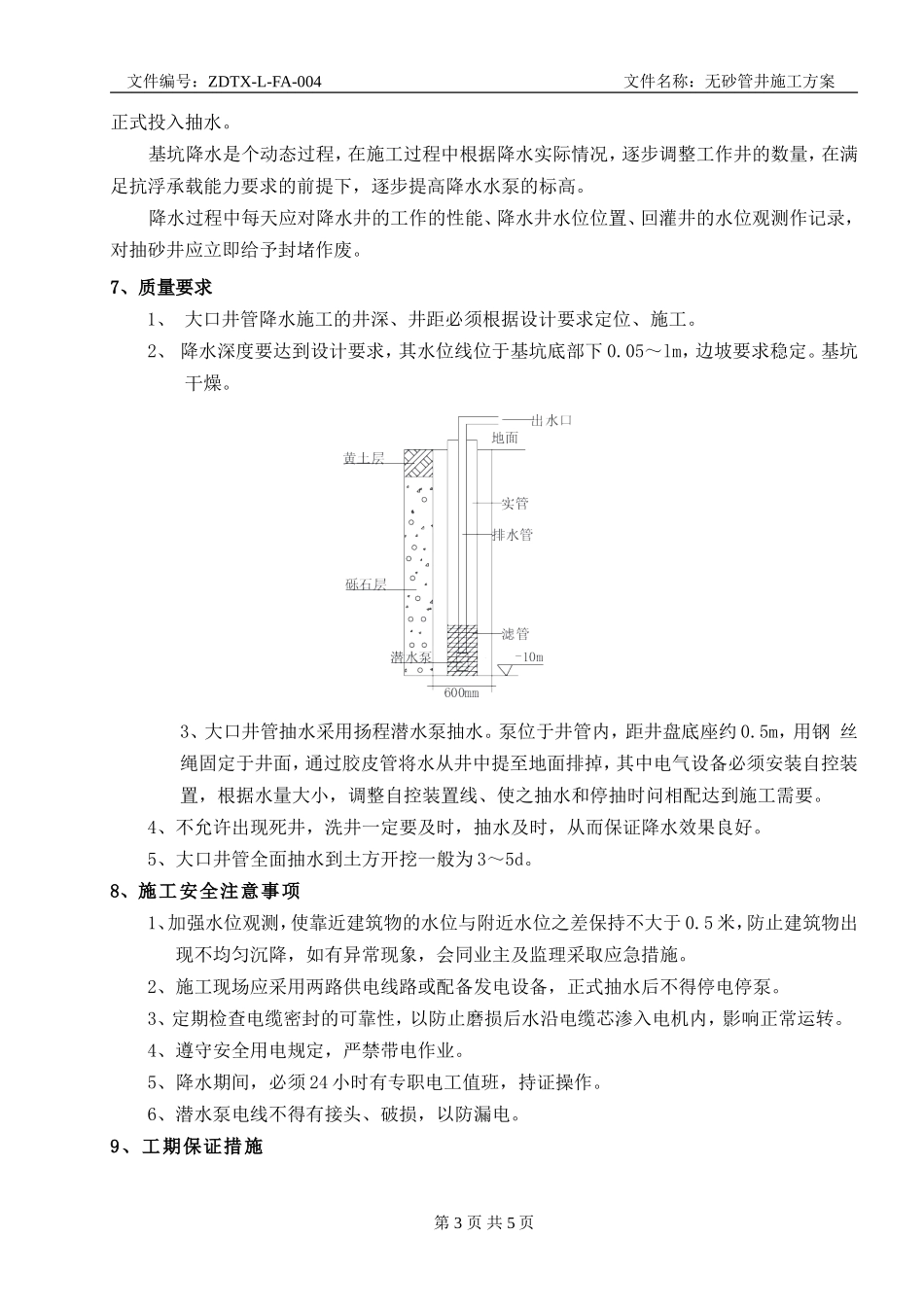

文件编号：ZDTX-L-FA-004文件名称：无砂管井施工方案1.工程概况内蒙古国华准格尔电厂1#、2#机组脱硝改造工程，位于1#、2#炉，竖向K6-T2轴，横向1/10a-1/15轴之间，每台炉六个基础，总共12个基础,其中JC-1每台炉各有两个相同基础.平面尺寸：JC-1,3.5×6.0m、JC-2，3.5×14.001m、JC-3，4.0×6.5+0.4×2.5m。旧基础回填用黄土和砂砾土回填，基础底持力层为砺石层，根据探坑观察地下水位-3m。必须做降水措施，故作此方案。本工程±0.00m相当于绝对标高1123.5m。2.工艺特点在JC-1和JC-2中间距离电除尘器墙外线1.5m处设置一个降水井，JC-3左下角位置设置一个降水井，井深10m,两台炉共六个降水井，具体位置见附图。地下水流向：由北向南。3.材料、机械准备滤水井管、循环成孔钻机、4寸潜水泵、吸水管、空压机、排水管、水泵控制自动系统、3～5mm豆石、木底座或混凝土底座、沥青、麻布等。4.施工准备1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂层情况以便确定钻孔工艺和准备必要材料。2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置流向，沉淀池位置以及与污水管道连按地点。3、对设置井点位置进行平整、放线，用白次标明其位置。4、施工队伍组织临时排水沟和污水沉淀池的开挖，抽出的地下水经污水沉淀池沉淀后排入工地下水管。5、在现场配电箱位置接220V供电线路，下以电缆接至各管井泵和夜间照明。6、机械设备：进场前井点泵全部检修合格，确保正常运行，并备足备用件，除正常使用外，适当准备可供调度使用潜水泵3台。7、人员准备：为确保工期，每10台潜水泵配备1名人员，并做好岗前教育。8、组织人员消化施工图，并接受设计、土建单位及监理的技术交底。9、基坑降水之前，应通过抽水试验取得现场降水影响半径及相关水力坡度参数，作为调整工作井的数量和位置。为确保工期和邻近锅炉等设施在施工期间的安全性，拟采取强化降水措施，缩短施工技术间隙，增加机械设备，增强防雨措施、密切观察降水过程中的边坡稳定，以良好效果来保证工期和质量。5、工艺流程第1页共5页文件编号：ZDTX-L-FA-004文件名称：无砂管井施工方案施工准备→放线→循环成孔钻机就位→泥浆护壁→成孔→下管→下滤水层→上部用厚土填实→洗井→下潜水泵→抽水6、管井施工工艺1、总论管井成井采用高压水冲法成井工艺，采用φ600预制砼管，井口上部2m用粘土封死，四周用绿豆砂充填，4″潜水泵抽水。随着挖土深度的加大，深井砼管逐级拆除，挖土中井口加盖，防止泥土掉入井内而堵塞井管。深井抽水5~7天后开始挖土。2、工艺流程施工准备—机械进场—定位安装--开孔—井位放样下护口管—做井口、按护筒—冲头就位、冲孔—冲孔后抽出冲头—下井管—填砂砾—止水封孔—洗井—下泵试抽—铺设排水管路及供电电路—下式抽水—记录。根据提供的测量控制点，按照图纸测量放线确定井点位置，然后在井位先进行清障。平整场地，铺好枕木，并用水平尺校正，保证机械平衡、牢固。做井口、按护筒、冲头就位冲孔。冲孔至设计深度后，抽出冲头之后，应立即下井管，以免流沙渗入井孔。井管长度一般为1.0m/节，接头处用双层滤网包裹，以免挤入泥砂淤塞井管。竖向用2-4条30mm宽竹条固定井管，防止上下节错位，吊放井管要垂直，并保持在井孔中心。为防止雨水泥沙或异物入井中，井管要高出地面500mm，井口加盖。在井点管与孔壁之间填灌砂石滤层，该砂石的填充质量直接影响渗水、透水的效果，应注意以下几点：a、砂石必须采用粗砂，以防止堵塞滤管的网眼。b、滤管应放置在井孔的中间，砂石滤层的厚度应在60-100mm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，将泥浆挤出井孔。填料应用铁锹下料，以防不均匀或冲击井壁。填砂中途不得中断，以防孔壁塌土。c、砂石滤层的填充高度，至少要超过滤管顶以上1000-1800mm，一般应填至原地下水位线以上，以保证土层水流上下畅通。管井井点的设备主要是由管井、吸水管及水泵组成，本工程采用的是Ф600㎜混凝土管。混凝土管管井的内径为500㎜，分实管与滤管两种，过滤管的孔隙率为20%～25%...
