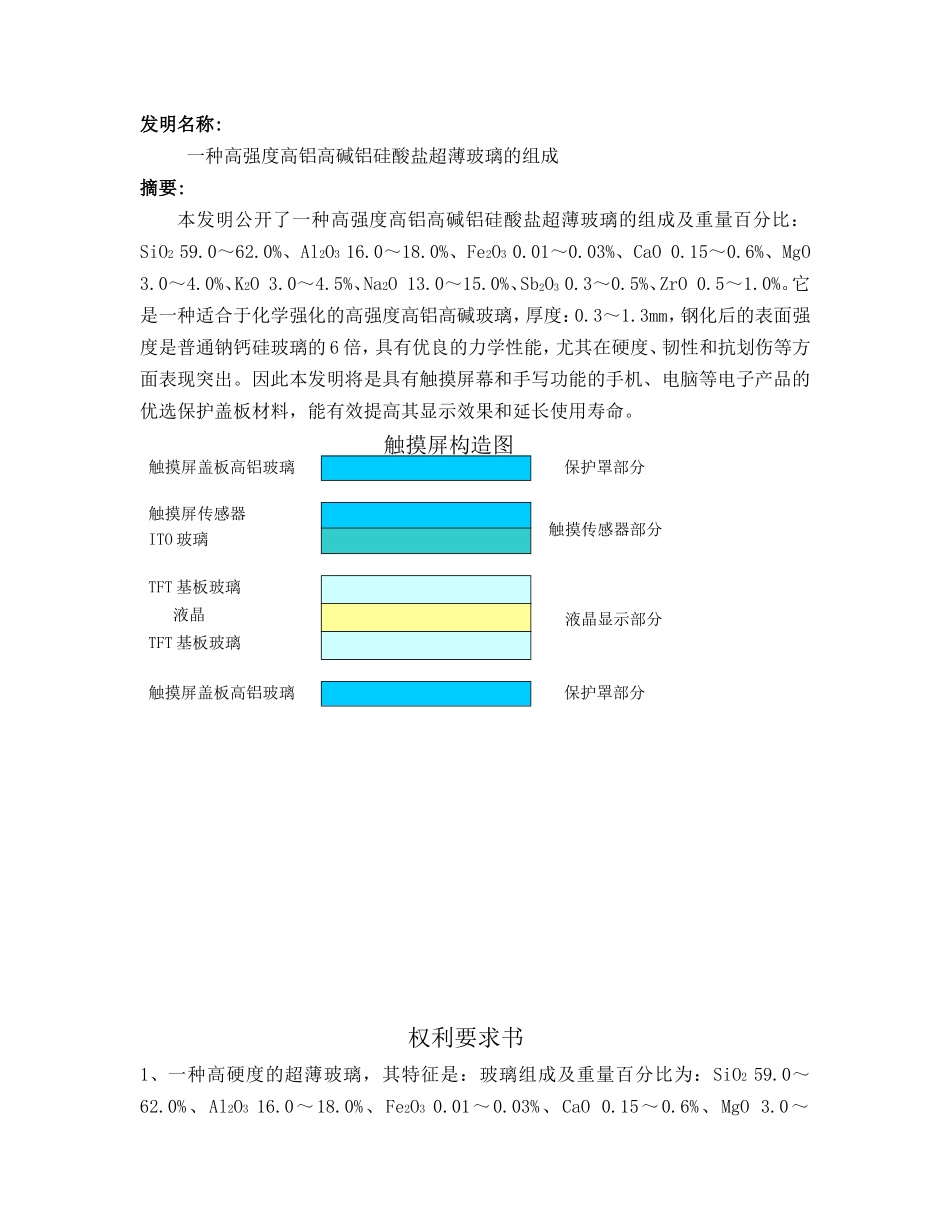

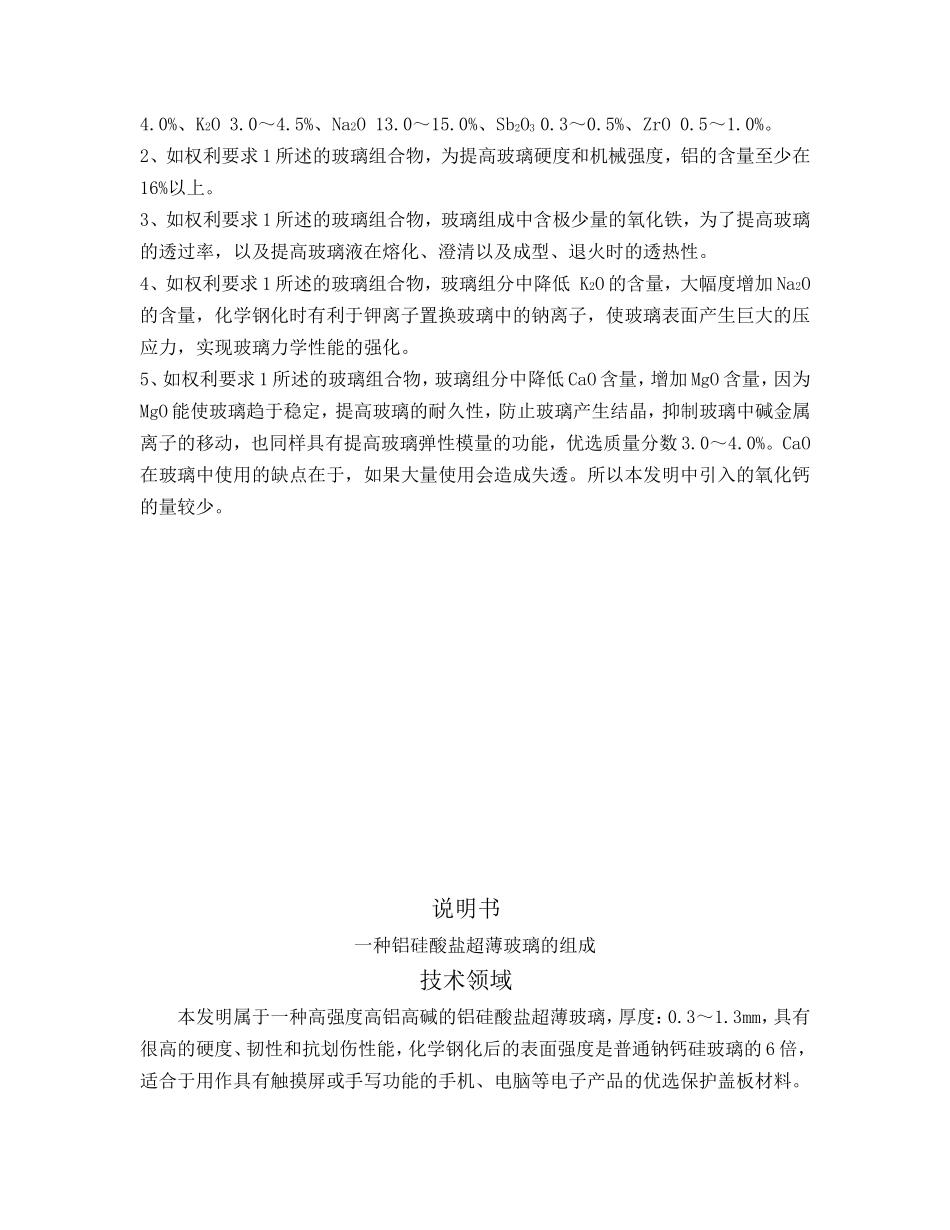

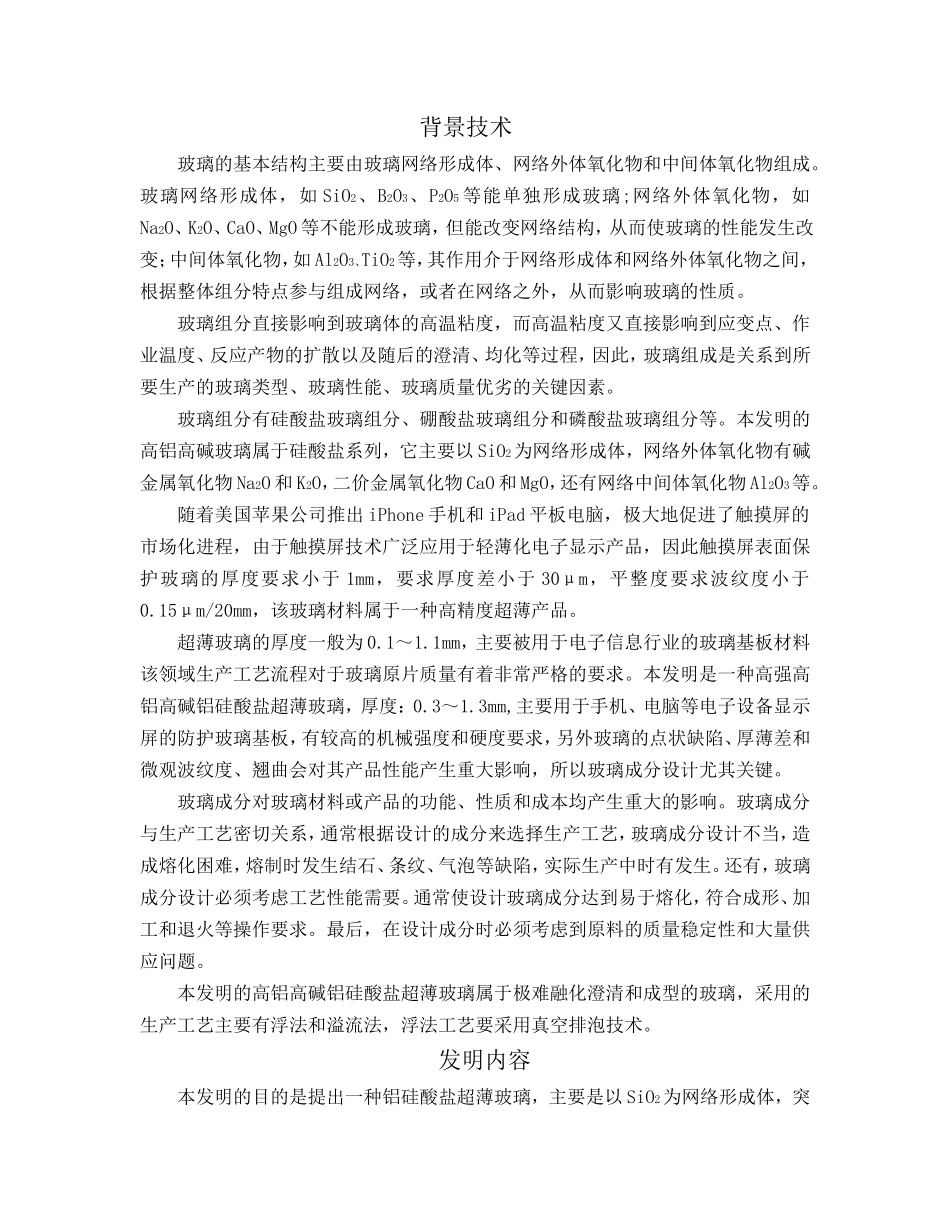

发明名称:一种高强度高铝高碱铝硅酸盐超薄玻璃的组成摘要:本发明公开了一种高强度高铝高碱铝硅酸盐超薄玻璃的组成及重量百分比：SiO259.0～62.0%、Al2O316.0～18.0%、Fe2O30.01～0.03%、CaO0.15～0.6%、MgO3.0～4.0%、K2O3.0～4.5%、Na2O13.0～15.0%、Sb2O30.3～0.5%、ZrO0.5～1.0%。它是一种适合于化学强化的高强度高铝高碱玻璃，厚度：0.3～1.3mm，钢化后的表面强度是普通钠钙硅玻璃的6倍，具有优良的力学性能，尤其在硬度、韧性和抗划伤等方面表现突出。因此本发明将是具有触摸屏幕和手写功能的手机、电脑等电子产品的优选保护盖板材料，能有效提高其显示效果和延长使用寿命。触摸屏构造图触摸屏盖板高铝玻璃保护罩部分触摸屏传感器触摸传感器部分ITO玻璃TFT基板玻璃液晶显示部分液晶TFT基板玻璃触摸屏盖板高铝玻璃保护罩部分权利要求书1、一种高硬度的超薄玻璃，其特征是：玻璃组成及重量百分比为：SiO259.0～62.0%、Al2O316.0～18.0%、Fe2O30.01～0.03%、CaO0.15～0.6%、MgO3.0～4.0%、K2O3.0～4.5%、Na2O13.0～15.0%、Sb2O30.3～0.5%、ZrO0.5～1.0%。2、如权利要求1所述的玻璃组合物，为提高玻璃硬度和机械强度，铝的含量至少在16%以上。3、如权利要求1所述的玻璃组合物，玻璃组成中含极少量的氧化铁，为了提高玻璃的透过率，以及提高玻璃液在熔化、澄清以及成型、退火时的透热性。4、如权利要求1所述的玻璃组合物，玻璃组分中降低K2O的含量，大幅度增加Na2O的含量，化学钢化时有利于钾离子置换玻璃中的钠离子，使玻璃表面产生巨大的压应力，实现玻璃力学性能的强化。5、如权利要求1所述的玻璃组合物，玻璃组分中降低CaO含量，增加MgO含量，因为MgO能使玻璃趋于稳定，提高玻璃的耐久性，防止玻璃产生结晶，抑制玻璃中碱金属离子的移动，也同样具有提高玻璃弹性模量的功能，优选质量分数3.0～4.0%。CaO在玻璃中使用的缺点在于，如果大量使用会造成失透。所以本发明中引入的氧化钙的量较少。说明书一种铝硅酸盐超薄玻璃的组成技术领域本发明属于一种高强度高铝高碱的铝硅酸盐超薄玻璃，厚度：0.3～1.3mm，具有很高的硬度、韧性和抗划伤性能，化学钢化后的表面强度是普通钠钙硅玻璃的6倍，适合于用作具有触摸屏或手写功能的手机、电脑等电子产品的优选保护盖板材料。背景技术玻璃的基本结构主要由玻璃网络形成体、网络外体氧化物和中间体氧化物组成。玻璃网络形成体，如SiO2、B2O3、P2O5等能单独形成玻璃;网络外体氧化物，如Na2O、K2O、CaO、MgO等不能形成玻璃，但能改变网络结构，从而使玻璃的性能发生改变；中间体氧化物，如Al2O3、TiO2等，其作用介于网络形成体和网络外体氧化物之间，根据整体组分特点参与组成网络，或者在网络之外，从而影响玻璃的性质。玻璃组分直接影响到玻璃体的高温粘度，而高温粘度又直接影响到应变点、作业温度、反应产物的扩散以及随后的澄清、均化等过程，因此，玻璃组成是关系到所要生产的玻璃类型、玻璃性能、玻璃质量优劣的关键因素。玻璃组分有硅酸盐玻璃组分、硼酸盐玻璃组分和磷酸盐玻璃组分等。本发明的高铝高碱玻璃属于硅酸盐系列，它主要以SiO2为网络形成体，网络外体氧化物有碱金属氧化物Na2O和K2O，二价金属氧化物CaO和MgO，还有网络中间体氧化物Al2O3等。随着美国苹果公司推出iPhone手机和iPad平板电脑，极大地促进了触摸屏的市场化进程，由于触摸屏技术广泛应用于轻薄化电子显示产品，因此触摸屏表面保护玻璃的厚度要求小于1mm，要求厚度差小于30μm，平整度要求波纹度小于0.15μm/20mm，该玻璃材料属于一种高精度超薄产品。超薄玻璃的厚度一般为0.1～1.1mm，主要被用于电子信息行业的玻璃基板材料该领域生产工艺流程对于玻璃原片质量有着非常严格的要求。本发明是一种高强高铝高碱铝硅酸盐超薄玻璃，厚度：0.3～1.3mm,主要用于手机、电脑等电子设备显示屏的防护玻璃基板，有较高的机械强度和硬度要求，另外玻璃的点状缺陷、厚薄差和微观波纹度、翘曲会对其产品性能产生重大影响，所以玻璃成分设计尤其关键。玻璃成分对玻璃材料或产品的功能、性质和成本均产生重大的影响。玻璃成分与生产工艺密切关系，通常根据设计的成分来选择生产...
