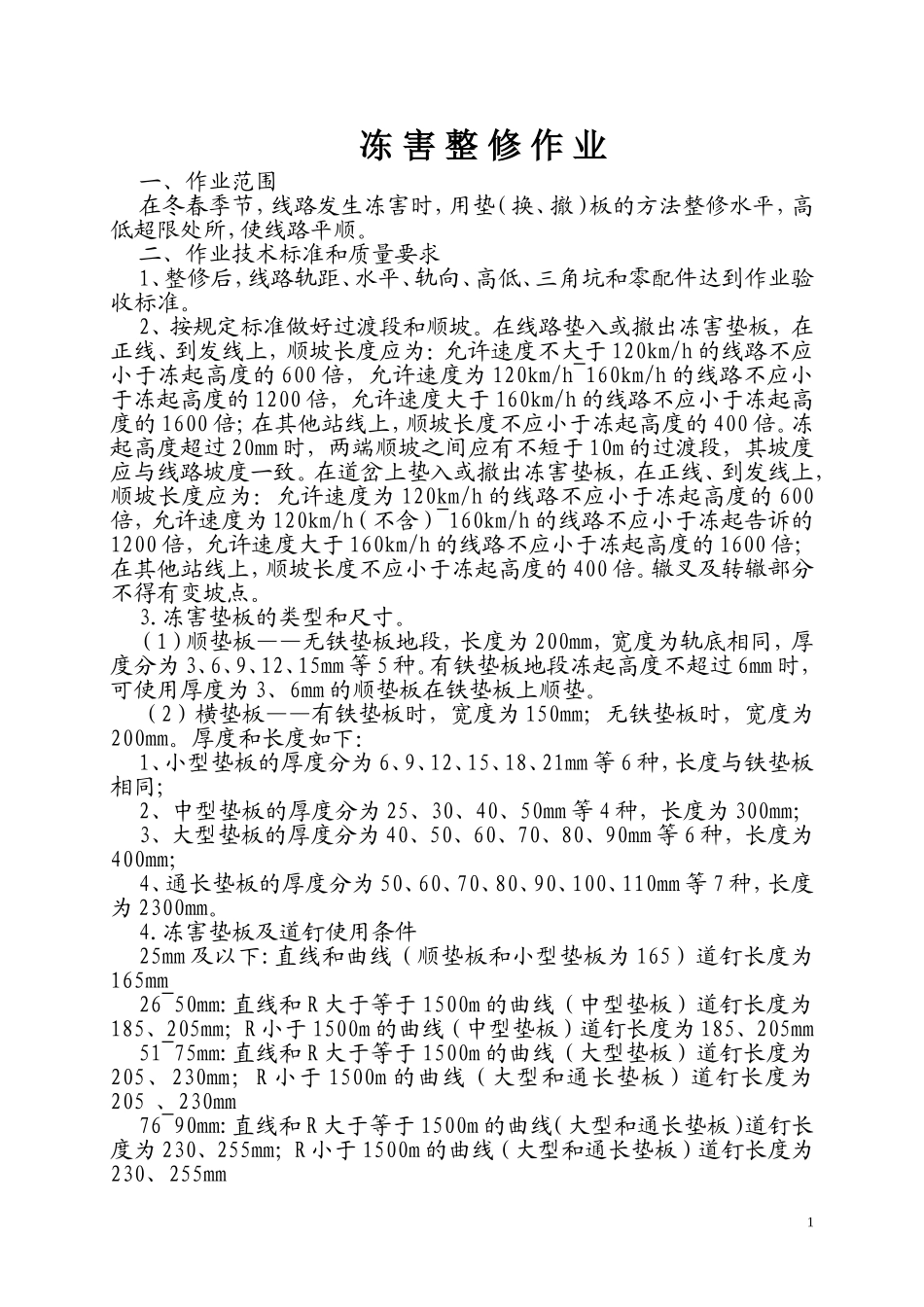

冻害整修作业一、作业范围在冬春季节，线路发生冻害时，用垫（换、撤）板的方法整修水平，高低超限处所，使线路平顺。二、作业技术标准和质量要求1、整修后，线路轨距、水平、轨向、高低、三角坑和零配件达到作业验收标准。2、按规定标准做好过渡段和顺坡。在线路垫入或撤出冻害垫板，在正线、到发线上，顺坡长度应为：允许速度不大于120km/h的线路不应小于冻起高度的600倍，允许速度为120km/h~160km/h的线路不应小于冻起高度的1200倍，允许速度大于160km/h的线路不应小于冻起高度的1600倍；在其他站线上，顺坡长度不应小于冻起高度的400倍。冻起高度超过20mm时，两端顺坡之间应有不短于10m的过渡段，其坡度应与线路坡度一致。在道岔上垫入或撤出冻害垫板，在正线、到发线上，顺坡长度应为：允许速度为120km/h的线路不应小于冻起高度的600倍，允许速度为120km/h（不含）~160km/h的线路不应小于冻起告诉的1200倍，允许速度大于160km/h的线路不应小于冻起高度的1600倍；在其他站线上，顺坡长度不应小于冻起高度的400倍。辙叉及转辙部分不得有变坡点。3.冻害垫板的类型和尺寸。（1）顺垫板——无铁垫板地段，长度为200mm，宽度为轨底相同，厚度分为3、6、9、12、15mm等5种。有铁垫板地段冻起高度不超过6mm时，可使用厚度为3、6mm的顺垫板在铁垫板上顺垫。（2）横垫板——有铁垫板时，宽度为150mm；无铁垫板时，宽度为200mm。厚度和长度如下：1、小型垫板的厚度分为6、9、12、15、18、21mm等6种，长度与铁垫板相同;2、中型垫板的厚度分为25、30、40、50mm等4种，长度为300mm；3、大型垫板的厚度分为40、50、60、70、80、90mm等6种，长度为400mm；4、通长垫板的厚度分为50、60、70、80、90、100、110mm等7种，长度为2300mm。4.冻害垫板及道钉使用条件25mm及以下:直线和曲线（顺垫板和小型垫板为165）道钉长度为165mm26~50mm:直线和R大于等于1500m的曲线（中型垫板）道钉长度为185、205mm；R小于1500m的曲线（中型垫板）道钉长度为185、205mm51~75mm:直线和R大于等于1500m的曲线（大型垫板）道钉长度为205、230mm；R小于1500m的曲线（大型和通长垫板）道钉长度为205、230mm76~90mm:直线和R大于等于1500m的曲线（大型和通长垫板）道钉长度为230、255mm；R小于1500m的曲线（大型和通长垫板）道钉长度为230、255mm190mm以上：直线和曲线(通长垫板)道钉长度为255、280mm5、整修冻害作业要做到六够：垫板尺寸标准够、过渡段长度够、垫起高度够、顺坡倍数够、安全道钉要打够、道钉长度和数量够。6、顺垫板重叠使用不得超过2块，总厚度不得超过15mm;横垫板重叠使用不得超过3块，较厚的垫板应放在下层。7、混凝土枕线路冻害地段，在冻结前，应有计划地撤出调高垫板进行捣固。在冻结后，冻起高度不超过15mm地段，可用调高垫板整修。每处调高垫板不得超过2块，总厚度不得超过15mm（丝扣不足的螺旋道钉除外）。对15以上~30mm冻害地段，可采用大调高扣件，每处调高垫板不得超过三块。超过30mm以上冻害地段，可在两混凝土枕间穿入木枕后整修，曲线地段应在每个枕木空穿入一根木枕；直线地段冻害不超过50mm时可隔一个枕木空穿入一根木枕，冻害超过50mm时，每个枕木空穿入一根枕木。木枕穿入前，应根据冻害高度和枕木厚度将枕盒道碴整平，枕木穿入后，应从两端串实，并按规定铺设铁垫板，打齐道钉。冻害继续变化时，在穿入的木枕上，要按木枕线路冻害整修有关规定整修同时在混凝土轨枕上，仍继续垫板，能拧紧轨枕螺栓时，要拧紧轨枕螺栓，并达到规定标准。穿枕木后，垫板厚度超过50mm时，可根据实际情况采取限速措施。8、冻害回落时，应及时撤出或调整冻害垫板，做好顺坡，保持轨道几何尺寸在经常保养容许偏差限度以内。木枕地段在冬季垫入的全部垫板和混凝土枕地段总厚度超过10mm的垫板，应在线路解冻后及时撤出9、使用横垫板和通长垫板时，应予钻道钉孔，直径为28~30mm。10、冻害垫板的位置要正确，不松动，达到钢轨、冻害垫板、铁垫板、胶垫板、轨枕、道钉、扣件互相密靠。混凝土枕和板扣件螺栓扭力矩达到80~140N.m，弹条扣件应达到80~150N.m。11、冻害道钉须在头部用铅油标记（用红、黄、绿、蓝、白...
