普通混凝土现场搅拌浇筑技术交底VIP免费

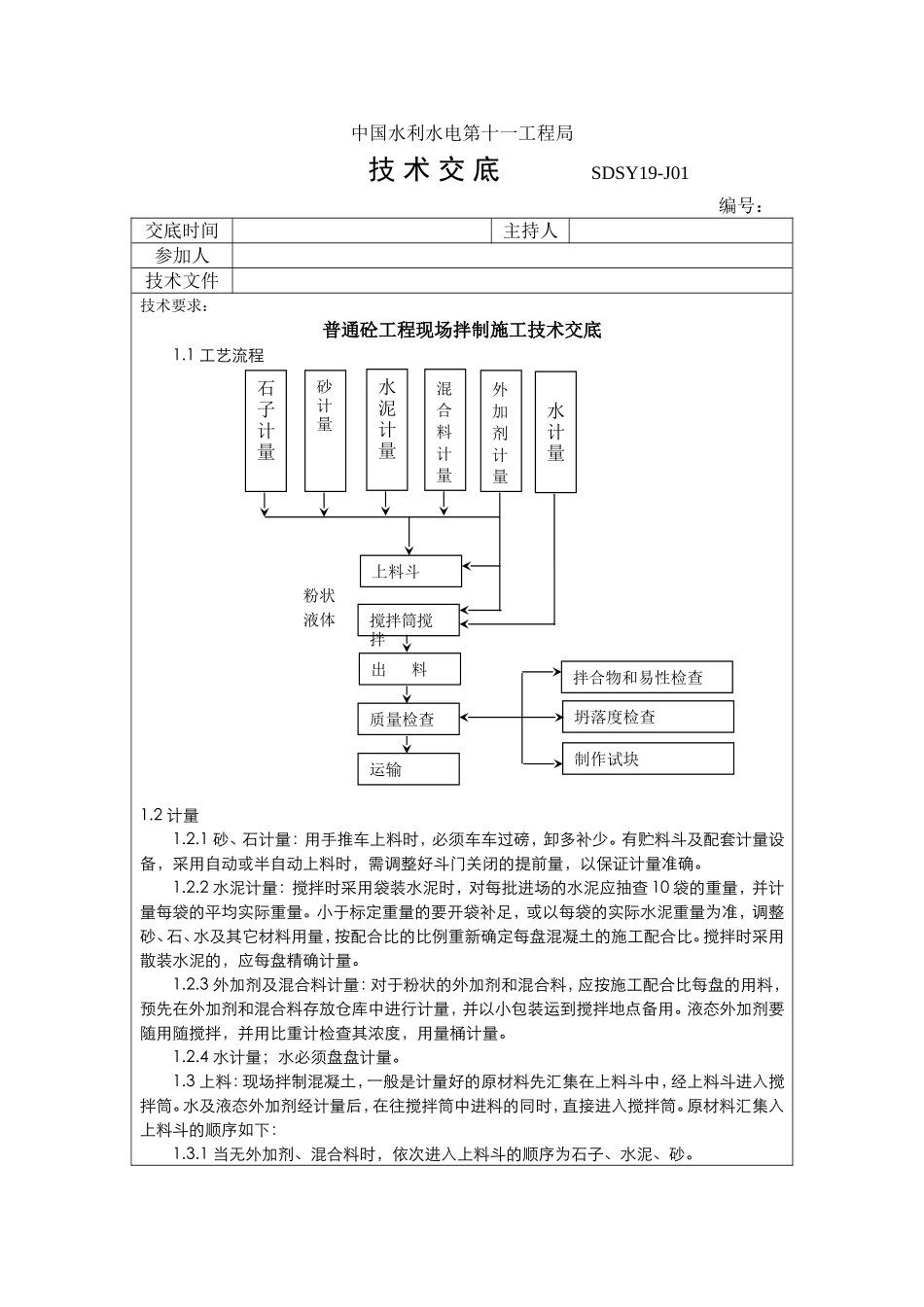

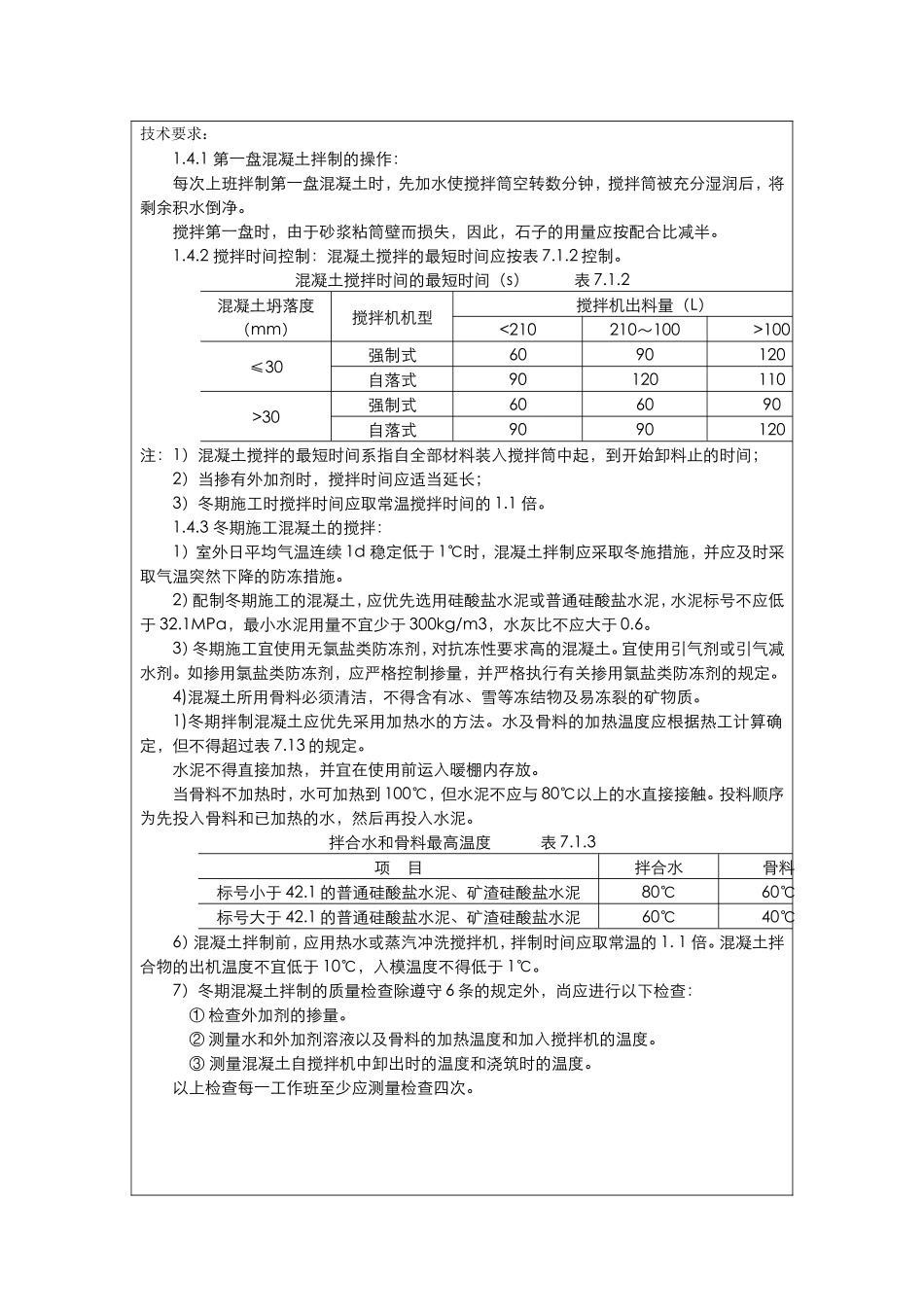

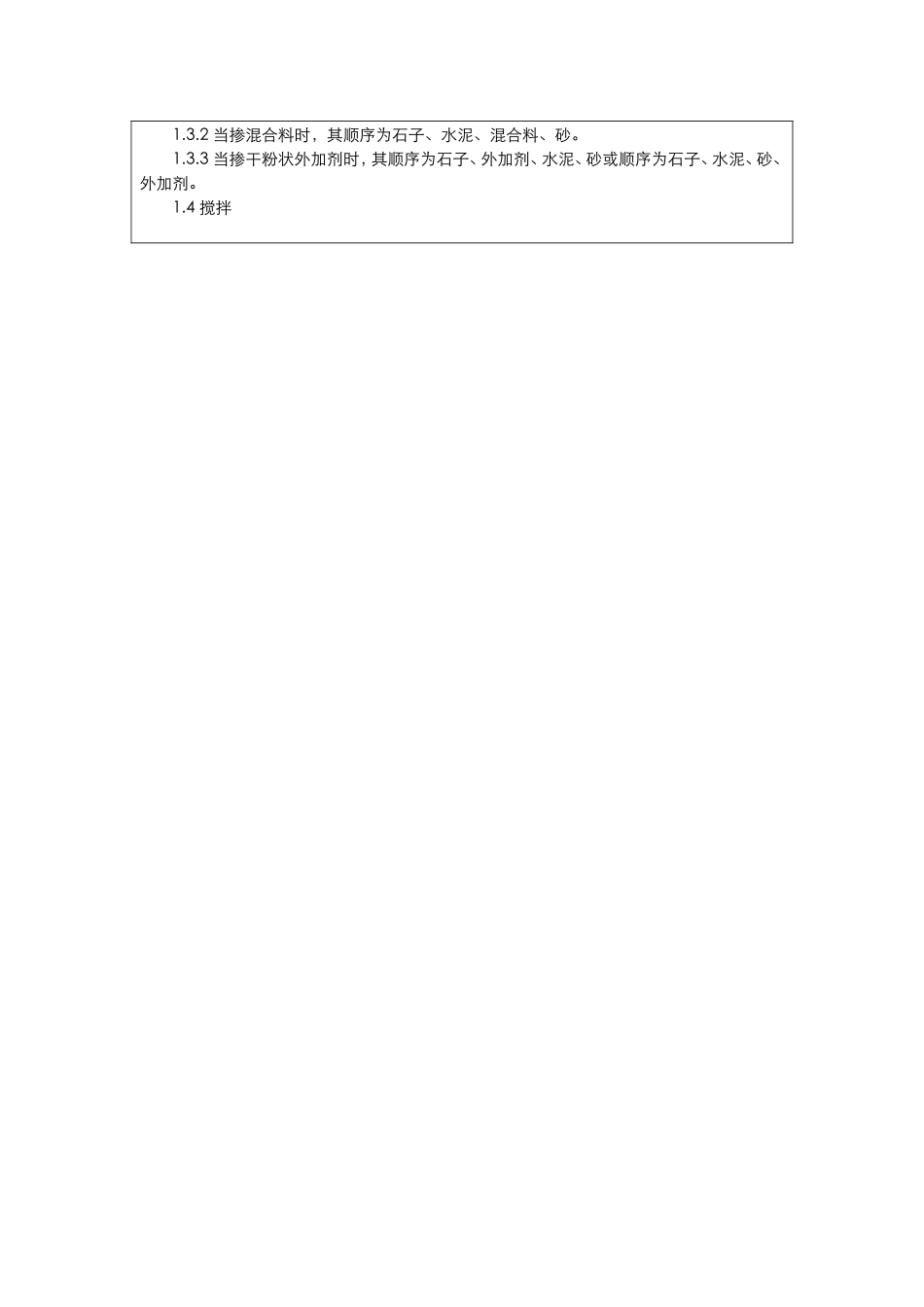

中国水利水电第十一工程局技术交底SDSY19-J01编号：交底时间主持人参加人技术文件技术要求：普通砼工程现场拌制施工技术交底1.1工艺流程粉状液体1.2计量1.2.1砂、石计量：用手推车上料时，必须车车过磅，卸多补少。有贮料斗及配套计量设备，采用自动或半自动上料时，需调整好斗门关闭的提前量，以保证计量准确。1.2.2水泥计量：搅拌时采用袋装水泥时，对每批进场的水泥应抽查10袋的重量，并计量每袋的平均实际重量。小于标定重量的要开袋补足，或以每袋的实际水泥重量为准，调整砂、石、水及其它材料用量，按配合比的比例重新确定每盘混凝土的施工配合比。搅拌时采用散装水泥的，应每盘精确计量。1.2.3外加剂及混合料计量：对于粉状的外加剂和混合料，应按施工配合比每盘的用料，预先在外加剂和混合料存放仓库中进行计量，并以小包装运到搅拌地点备用。液态外加剂要随用随搅拌，并用比重计检查其浓度，用量桶计量。1.2.4水计量；水必须盘盘计量。1.3上料：现场拌制混凝土，一般是计量好的原材料先汇集在上料斗中，经上料斗进入搅拌筒。水及液态外加剂经计量后，在往搅拌筒中进料的同时，直接进入搅拌筒。原材料汇集入上料斗的顺序如下：1.3.1当无外加剂、混合料时，依次进入上料斗的顺序为石子、水泥、砂。石子计量砂计量水泥计量混合料计量外加剂计量水计量上料斗搅拌筒搅拌出料质量检查运输拌合物和易性检查坍落度检查制作试块1.3.2当掺混合料时，其顺序为石子、水泥、混合料、砂。1.3.3当掺干粉状外加剂时，其顺序为石子、外加剂、水泥、砂或顺序为石子、水泥、砂、外加剂。1.4搅拌技术要求：1.4.1第一盘混凝土拌制的操作：每次上班拌制第一盘混凝土时，先加水使搅拌筒空转数分钟，搅拌筒被充分湿润后，将剩余积水倒净。搅拌第一盘时，由于砂浆粘筒壁而损失，因此，石子的用量应按配合比减半。1.4.2搅拌时间控制：混凝土搅拌的最短时间应按表7.1.2控制。混凝土搅拌时间的最短时间（s）表7.1.2混凝土坍落度（mm）搅拌机机型搅拌机出料量（L）<210210～100>100≤30强制式6090120自落式90120110>30强制式606090自落式9090120注：1）混凝土搅拌的最短时间系指自全部材料装入搅拌筒中起，到开始卸料止的时间；2）当掺有外加剂时，搅拌时间应适当延长；3）冬期施工时搅拌时间应取常温搅拌时间的1.1倍。1.4.3冬期施工混凝土的搅拌：1）室外日平均气温连续1d稳定低于1℃时，混凝土拌制应采取冬施措施，并应及时采取气温突然下降的防冻措施。2）配制冬期施工的混凝土，应优先选用硅酸盐水泥或普通硅酸盐水泥，水泥标号不应低于32.1MPa，最小水泥用量不宜少于300kg/m3，水灰比不应大于0.6。3）冬期施工宜使用无氯盐类防冻剂，对抗冻性要求高的混凝土。宜使用引气剂或引气减水剂。如掺用氯盐类防冻剂，应严格控制掺量，并严格执行有关掺用氯盐类防冻剂的规定。4)混凝土所用骨料必须清洁，不得含有冰、雪等冻结物及易冻裂的矿物质。1)冬期拌制混凝土应优先采用加热水的方法。水及骨料的加热温度应根据热工计算确定，但不得超过表7.13的规定。水泥不得直接加热，并宜在使用前运入暖棚内存放。当骨料不加热时，水可加热到100℃，但水泥不应与80℃以上的水直接接触。投料顺序为先投入骨料和已加热的水，然后再投入水泥。拌合水和骨料最高温度表7.1.3项目拌合水骨料标号小于42.1的普通硅酸盐水泥、矿渣硅酸盐水泥80℃60℃标号大于42.1的普通硅酸盐水泥、矿渣硅酸盐水泥60℃40℃6）混凝土拌制前，应用热水或蒸汽冲洗搅拌机，拌制时间应取常温的1.1倍。混凝土拌合物的出机温度不宜低于10℃，入模温度不得低于1℃。7）冬期混凝土拌制的质量检查除遵守6条的规定外，尚应进行以下检查：①检查外加剂的掺量。②测量水和外加剂溶液以及骨料的加热温度和加入搅拌机的温度。③测量混凝土自搅拌机中卸出时的温度和浇筑时的温度。以上检查每一工作班至少应测量检查四次。技术要求：8）混凝土试块的留置除应符合验收规范的规定外，尚应增设不少于两组与结构同条件养护的试件，分别用于检验受冻前的混凝土强度和转入常温养护28d的混凝土强度。1.1出料：出料时，先少许出料，目测拌合物的外观质量，如目测合格...
