燃气锅炉技术参数要求VIP免费

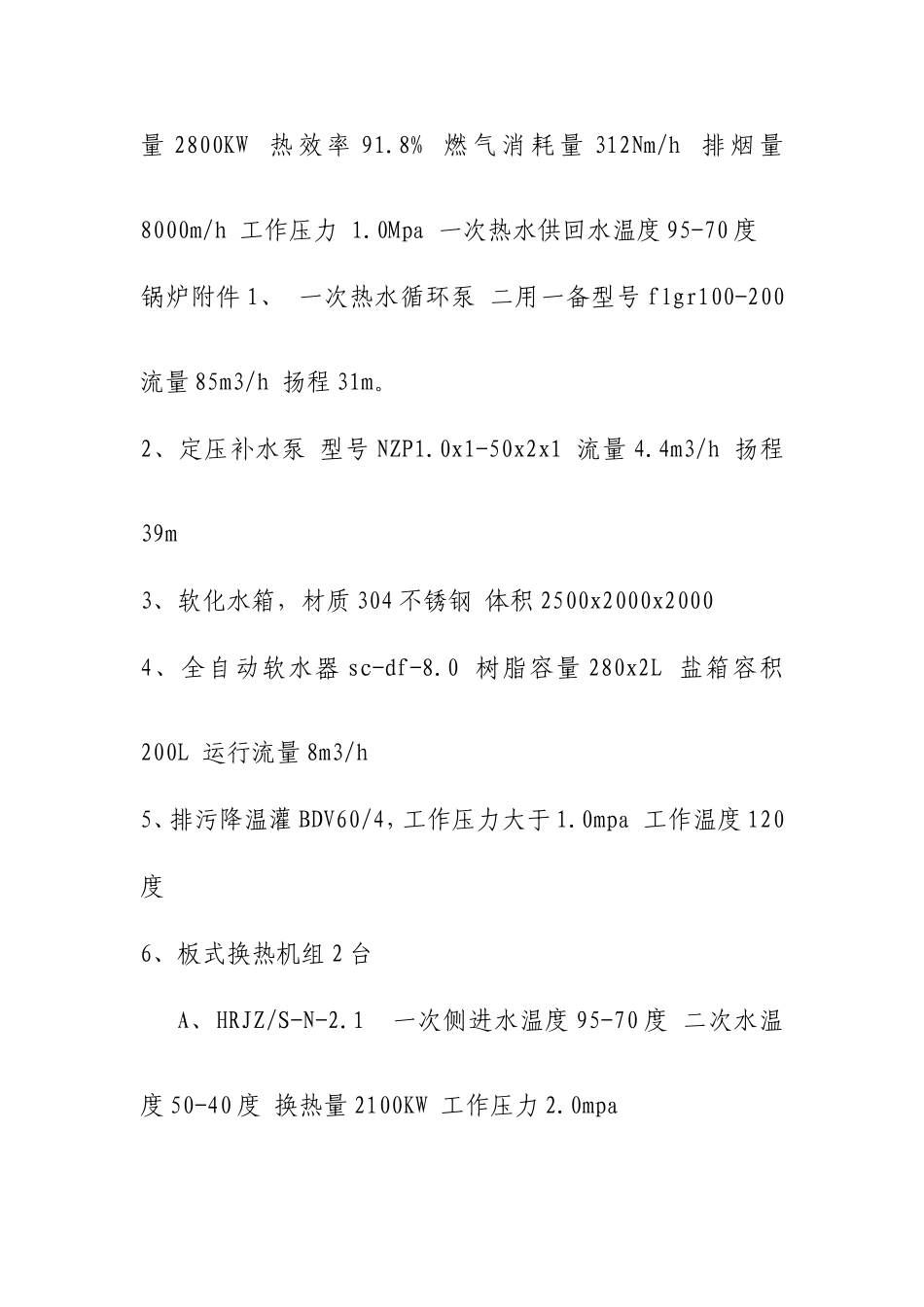

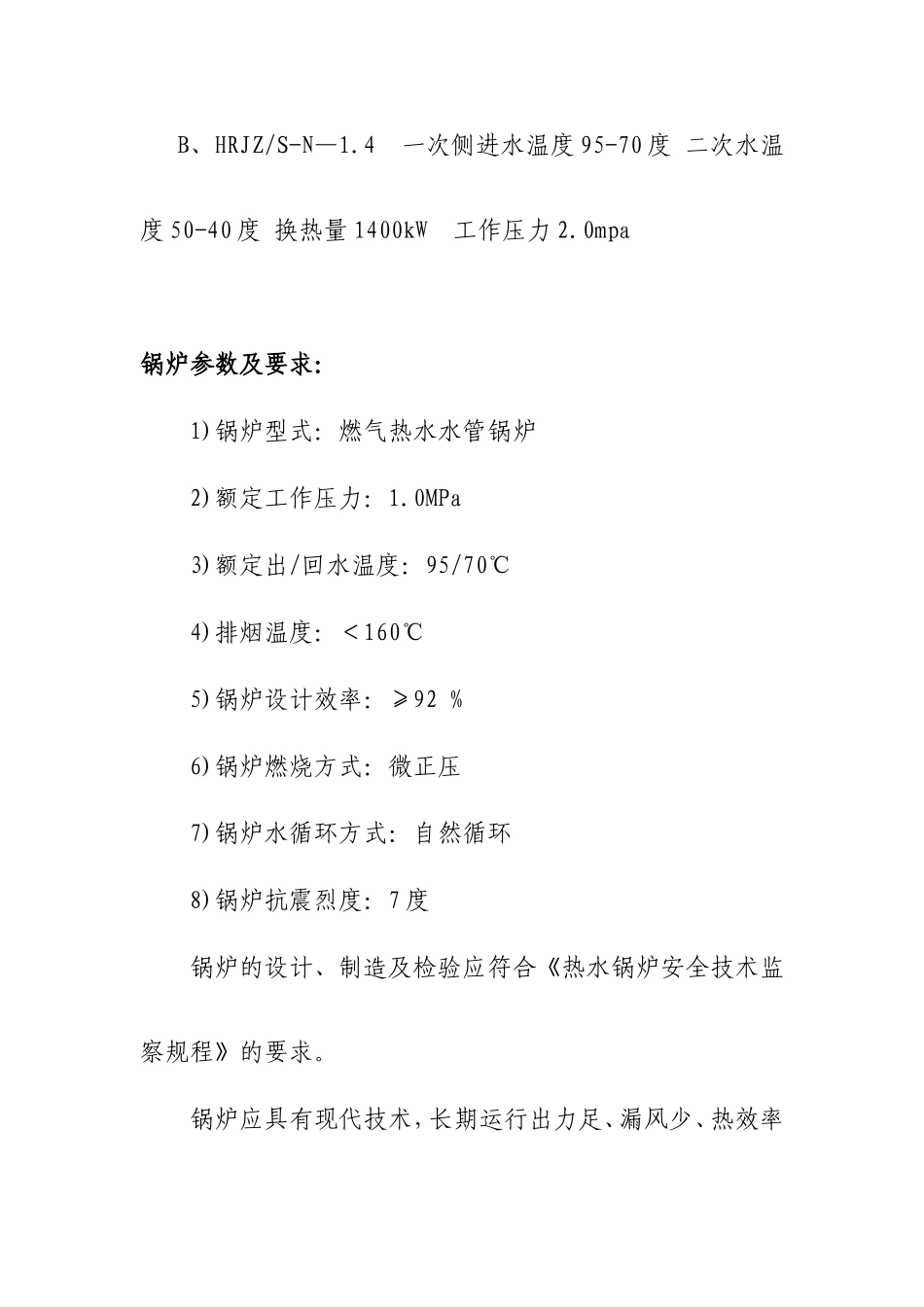

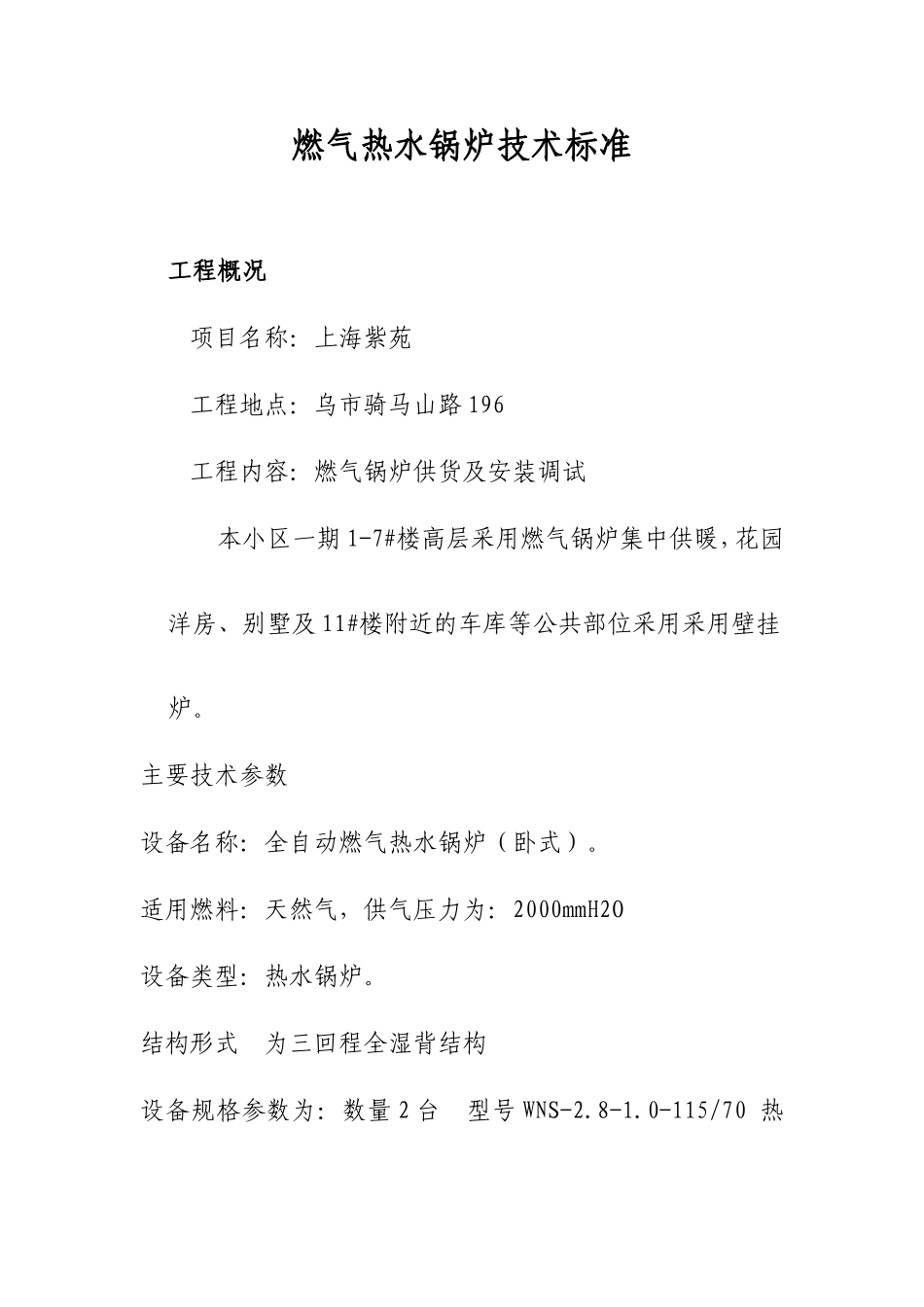

燃气热水锅炉技术标准工程概况项目名称：上海紫苑工程地点：乌市骑马山路196工程内容：燃气锅炉供货及安装调试本小区一期1-7#楼高层采用燃气锅炉集中供暖，花园洋房、别墅及11#楼附近的车库等公共部位采用采用壁挂炉。主要技术参数设备名称：全自动燃气热水锅炉（卧式）。适用燃料：天然气，供气压力为：2000mmH2O设备类型：热水锅炉。结构形式为三回程全湿背结构设备规格参数为：数量2台型号WNS-2.8-1.0-115/70热量2800KW热效率91.8%燃气消耗量312Nm/h排烟量8000m/h工作压力1.0Mpa一次热水供回水温度95-70度锅炉附件1、一次热水循环泵二用一备型号flgr100-200流量85m3/h扬程31m。2、定压补水泵型号NZP1.0x1-50x2x1流量4.4m3/h扬程39m3、软化水箱，材质304不锈钢体积2500x2000x20004、全自动软水器sc-df-8.0树脂容量280x2L盐箱容积200L运行流量8m3/h5、排污降温灌BDV60/4，工作压力大于1.0mpa工作温度120度6、板式换热机组2台A、HRJZ/S-N-2.1一次侧进水温度95-70度二次水温度50-40度换热量2100KW工作压力2.0mpaB、HRJZ/S-N—1.4一次侧进水温度95-70度二次水温度50-40度换热量1400kW工作压力2.0mpa锅炉参数及要求：1)锅炉型式：燃气热水水管锅炉2)额定工作压力：1.0MPa3)额定出/回水温度：95/70℃4)排烟温度：＜160℃5)锅炉设计效率：≥92%6)锅炉燃烧方式：微正压7)锅炉水循环方式：自然循环8)锅炉抗震烈度：7度锅炉的设计、制造及检验应符合《热水锅炉安全技术监察规程》的要求。锅炉应具有现代技术，长期运行出力足、漏风少、热效率高、水阻力小、电耗低，运行费用省。锅炉及所配套的设备应是全新的、质量可靠的、技术先进的、成熟的。锅炉结构合理先进，能够适应负荷变化，在20％～110%负荷范围内应能平稳运行。锅炉升温速度快，满足运行快速启停的要求，运行操作简便，维护方便，性能稳定锅炉主要承压部件使用寿命不得低于30年；锅炉炉墙10年内免维修（供方需提供承诺及用户证明原件），整机使用寿命20年，大修周期不低于10年。单台：额定发热量：Q=6t/h额定蒸汽压力：p=1.0mPa额定热效率：＞94%烟尘排放浓度：符合环保要求。SO2排放浓度：符合环保要求。NO2排放浓度：符合环保要求。1.8锅炉控制方式：全自动，具有群控功能，并能进行人机对话操作，根据热水用量自动调整锅炉运行状态，可对锅炉进行按时启动控制。1.9单台噪音：符合环保要求。2.0电压：380V50HZ2技术要求2.1基本配置及要求2.1.1锅炉本体锅炉本体设计、制造和验收须符合国家有关标准和有关行政管理部门的相关规定。投标人须提供锅炉材料的产地和品质的有关资料。供货时须提供锅炉底座及配套地脚螺栓等。锅炉（含燃烧器）的安装外形尺寸应满足锅炉房建筑面积方面的要求，锅炉使用寿命大于20年。2.1.2燃烧器（每台锅炉一套，二套）要求采用:原装进口德国威索或同等档次品牌。燃烧器配件:应包括燃气开关阀、过滤器、稳压阀、点火电磁阀、组合电磁阀、燃气压力开关、燃气检漏装置及连接以上配件的弯头、异径管等。燃烧器性能要求为：a、燃烧器应满足锅炉额定功率的要求。b、燃烧所产生的火焰与炉膛结构形状相适应。c、程序点火、自动吹扫技熄火保护。负荷调节及停机过程自动化，确保安全运行。e、燃烧器(带消音罩)噪音满足国家和有关环保要求。F、比例燃烧2.1.3控制器（每台锅炉一套，二套）a、控制器每台锅炉一套，显示屏为大屏幕液晶汉化显示屏。能动态显示锅炉的运行状态。b、控制器应具备不少于以下功能：主断路开关、马达保护开关、紧急停炉、自动点火控制、故障显示报警、蒸汽积算流量显示、烟气温度显示、电导率显示、记录主要部件的动作次数,并能自动绘制热负荷曲线图且具有输出打印功能及手动控制装置等。c、控制器应能根据蒸汽需量设定的程序自动调整锅炉运行状态。d、能够将每天分成若干个时间段进行运行控制。e、应能够实现多台锅炉联机自动运行控制。f、控制柜为落地安装，或固定在锅炉上，且表面喷塑，应能完全防震。2.1.4水泵（每台锅炉一台，二台）每台锅炉应自带一台水泵，由锅炉自身控制，给水泵的参数应能满足本工程锅炉需求，水泵参数应由设计确认。2．1．5连续排污装置（每台锅炉一套，二套）锅...
