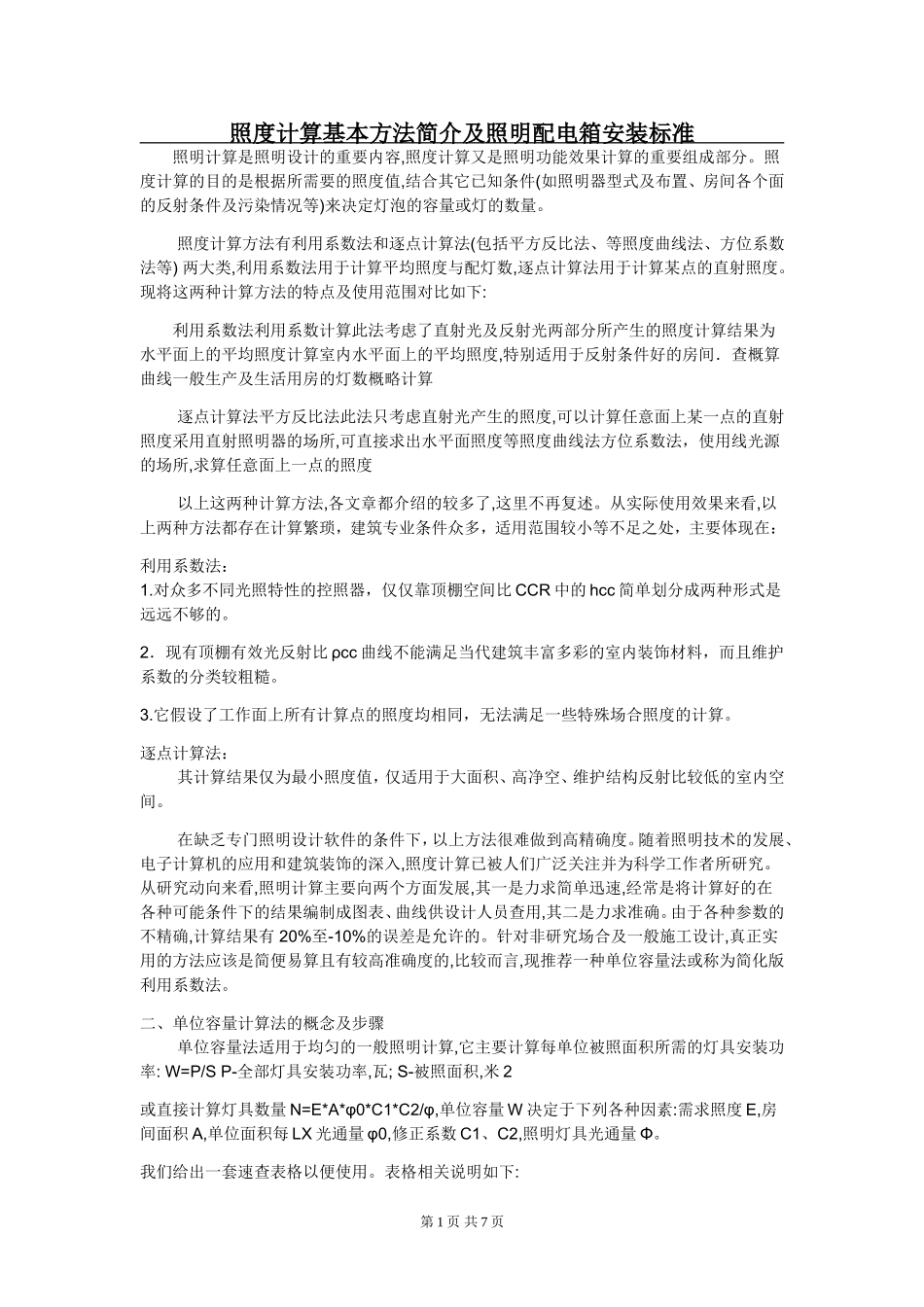

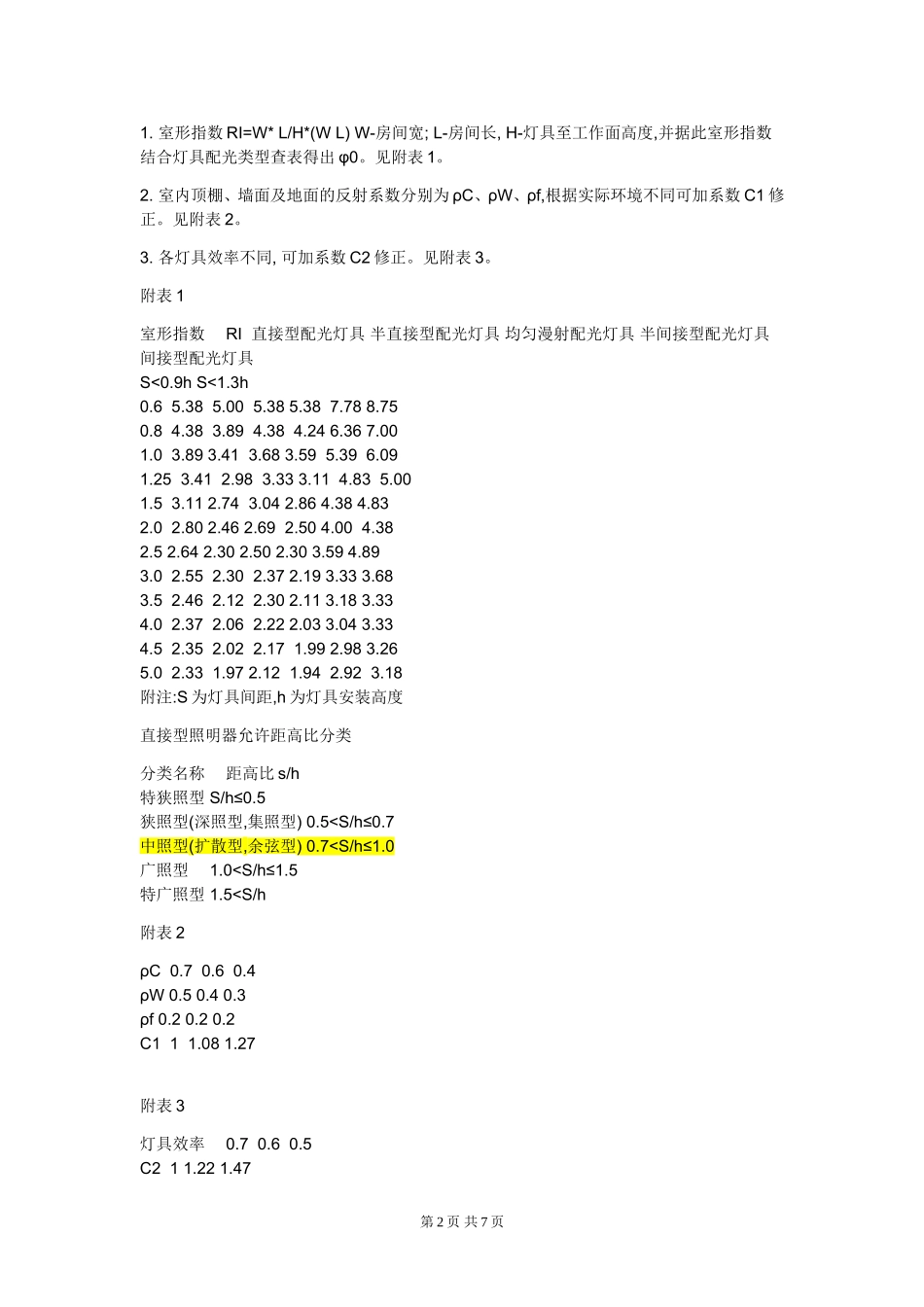

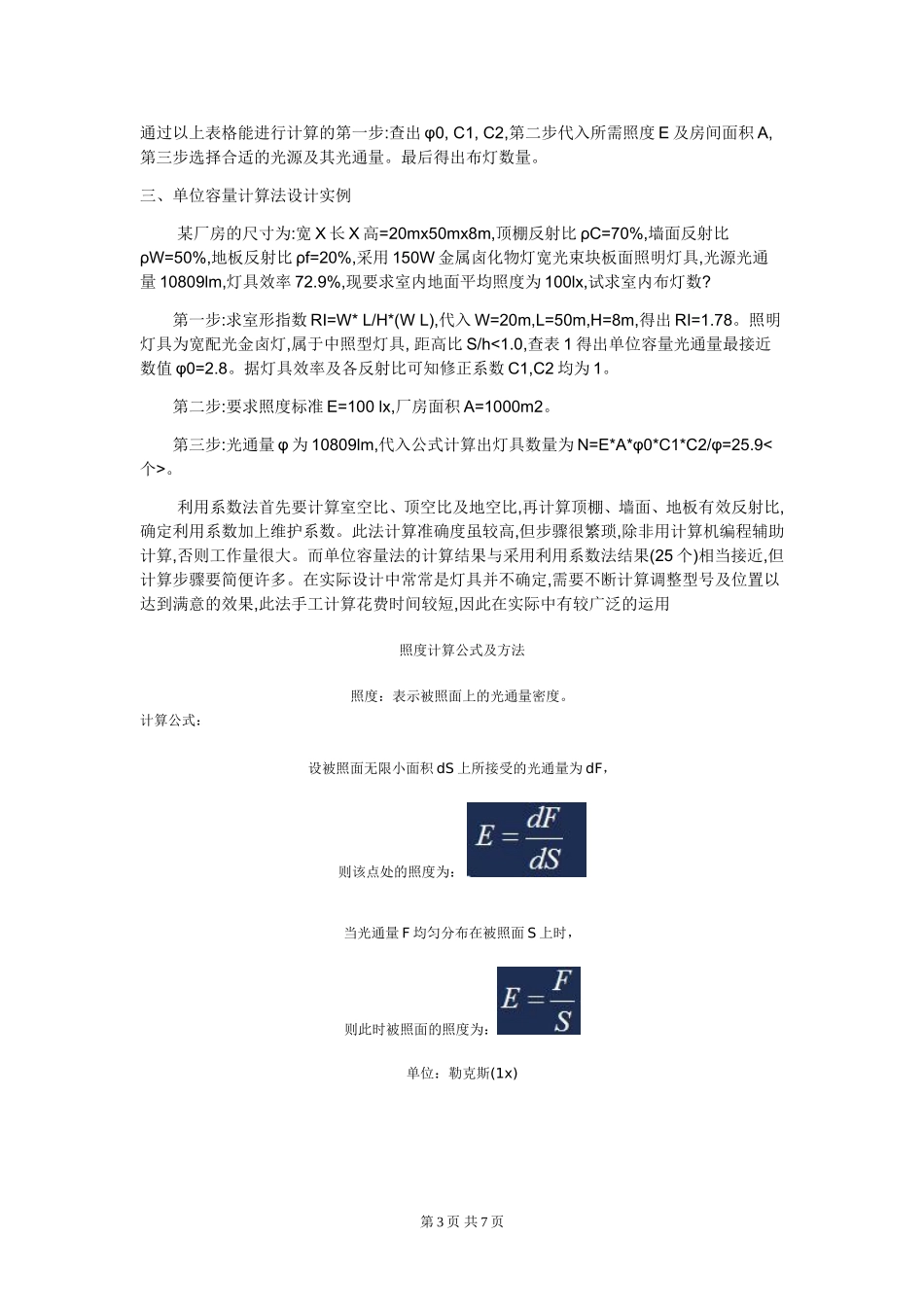

照度计算基本方法简介及照明配电箱安装标准照明计算是照明设计的重要内容,照度计算又是照明功能效果计算的重要组成部分。照度计算的目的是根据所需要的照度值,结合其它已知条件(如照明器型式及布置、房间各个面的反射条件及污染情况等)来决定灯泡的容量或灯的数量。照度计算方法有利用系数法和逐点计算法(包括平方反比法、等照度曲线法、方位系数法等)两大类,利用系数法用于计算平均照度与配灯数,逐点计算法用于计算某点的直射照度。现将这两种计算方法的特点及使用范围对比如下:利用系数法利用系数计算此法考虑了直射光及反射光两部分所产生的照度计算结果为水平面上的平均照度计算室内水平面上的平均照度,特别适用于反射条件好的房间．查概算曲线一般生产及生活用房的灯数概略计算逐点计算法平方反比法此法只考虑直射光产生的照度,可以计算任意面上某一点的直射照度采用直射照明器的场所,可直接求出水平面照度等照度曲线法方位系数法，使用线光源的场所,求算任意面上一点的照度以上这两种计算方法,各文章都介绍的较多了,这里不再复述。从实际使用效果来看,以上两种方法都存在计算繁琐，建筑专业条件众多，适用范围较小等不足之处，主要体现在：利用系数法：1.对众多不同光照特性的控照器，仅仅靠顶棚空间比CCR中的hcc简单划分成两种形式是远远不够的。2．现有顶棚有效光反射比ρcc曲线不能满足当代建筑丰富多彩的室内装饰材料，而且维护系数的分类较粗糙。3.它假设了工作面上所有计算点的照度均相同，无法满足一些特殊场合照度的计算。逐点计算法：其计算结果仅为最小照度值，仅适用于大面积、高净空、维护结构反射比较低的室内空间。在缺乏专门照明设计软件的条件下，以上方法很难做到高精确度。随着照明技术的发展、电子计算机的应用和建筑装饰的深入,照度计算已被人们广泛关注并为科学工作者所研究。从研究动向来看,照明计算主要向两个方面发展,其一是力求简单迅速,经常是将计算好的在各种可能条件下的结果编制成图表、曲线供设计人员查用,其二是力求准确。由于各种参数的不精确,计算结果有20%至-10%的误差是允许的。针对非研究场合及一般施工设计,真正实用的方法应该是简便易算且有较高准确度的,比较而言,现推荐一种单位容量法或称为简化版利用系数法。二、单位容量计算法的概念及步骤单位容量法适用于均匀的一般照明计算,它主要计算每单位被照面积所需的灯具安装功率:W=P/SP-全部灯具安装功率,瓦;S-被照面积,米2或直接计算灯具数量N=E*A*φ0*C1*C2/φ,单位容量W决定于下列各种因素:需求照度E,房间面积A,单位面积每LX光通量φ0,修正系数C1、C2,照明灯具光通量Φ。我们给出一套速查表格以便使用。表格相关说明如下:第1页共7页1.室形指数RI=W*L/H*(WL)W-房间宽;L-房间长,H-灯具至工作面高度,并据此室形指数结合灯具配光类型查表得出φ0。见附表1。2.室内顶棚、墙面及地面的反射系数分别为ρC、ρW、ρf,根据实际环境不同可加系数C1修正。见附表2。3.各灯具效率不同,可加系数C2修正。见附表3。附表1室形指数RI直接型配光灯具半直接型配光灯具均匀漫射配光灯具半间接型配光灯具间接型配光灯具S<0.9hS<1.3h0.65.385.005.385.387.788.750.84.383.894.384.246.367.001.03.893.413.683.595.396.091.253.412.983.333.114.835.001.53.112.743.042.864.384.832.02.802.462.692.504.004.382.52.642.302.502.303.594.893.02.552.302.372.193.333.683.52.462.122.302.113.183.334.02.372.062.222.033.043.334.52.352.022.171.992.983.265.02.331.972.121.942.923.18附注:S为灯具间距,h为灯具安装高度直接型照明器允许距高比分类分类名称距高比s/h特狭照型S/h≤0.5狭照型(深照型,集照型)0.5
