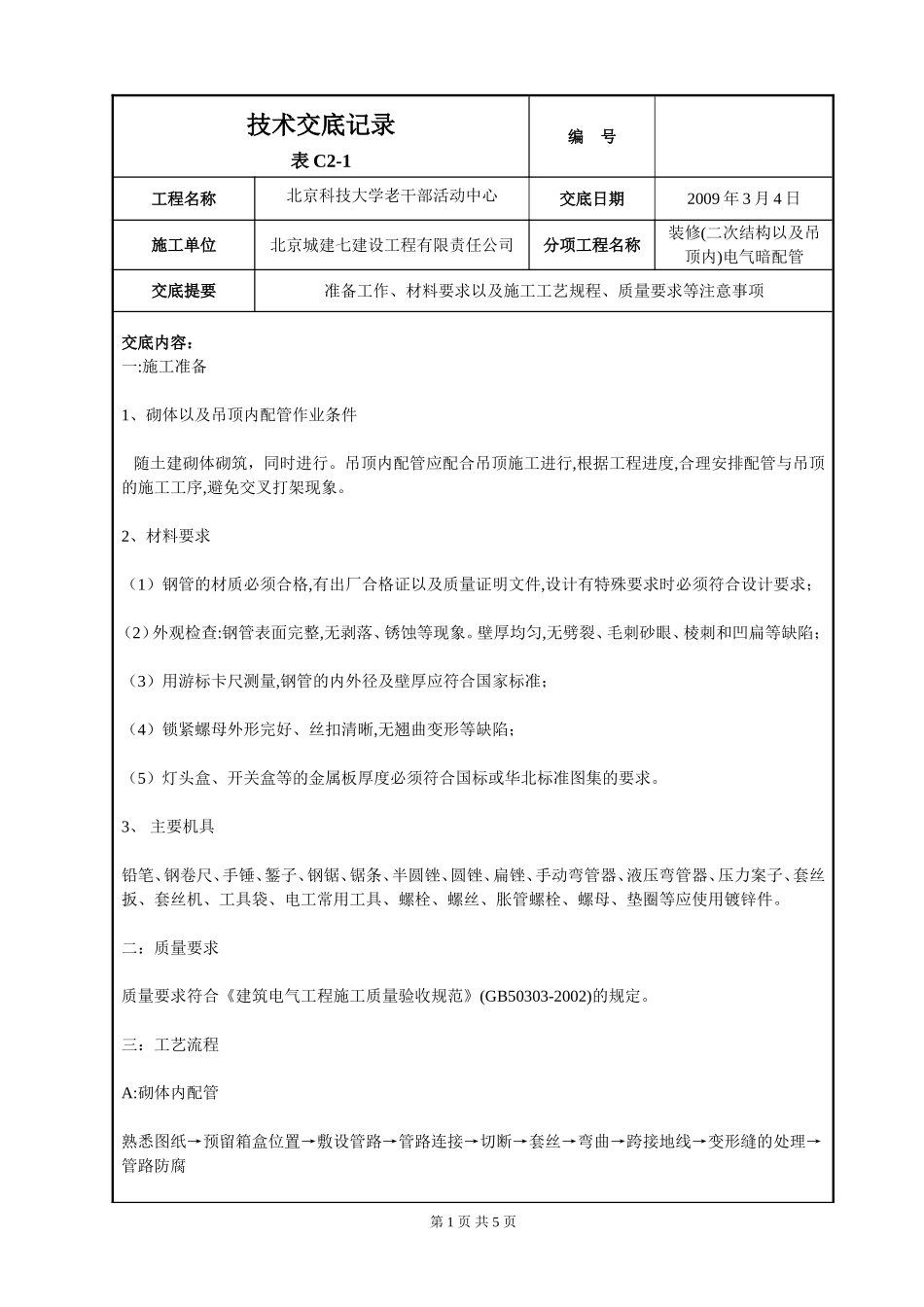

技术交底记录表C2-1编号工程名称北京科技大学老干部活动中心交底日期2009年3月4日施工单位北京城建七建设工程有限责任公司分项工程名称装修(二次结构以及吊顶内)电气暗配管交底提要准备工作、材料要求以及施工工艺规程、质量要求等注意事项交底内容：一:施工准备1、砌体以及吊顶内配管作业条件随土建砌体砌筑，同时进行。吊顶内配管应配合吊顶施工进行,根据工程进度,合理安排配管与吊顶的施工工序,避免交叉打架现象。2、材料要求（1）钢管的材质必须合格,有出厂合格证以及质量证明文件,设计有特殊要求时必须符合设计要求；（2）外观检查:钢管表面完整,无剥落、锈蚀等现象。壁厚均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）用游标卡尺测量,钢管的内外径及壁厚应符合国家标准；（4）锁紧螺母外形完好、丝扣清晰,无翘曲变形等缺陷；（5）灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具、螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。二：质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。三：工艺流程A:砌体内配管熟悉图纸→预留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐第1页共5页技术交底记录表C2-1编号工程名称北京科技大学老干部活动中心交底日期2009年3月4日施工单位北京城建七建设工程有限责任公司分项工程名称装修(二次结构以及吊顶内)电气暗配管交底提要准备工作、材料要求以及施工工艺规程、质量要求等注意事项B：吊顶内配管1熟悉图纸→测量盒、管路以及吊杆的位置→预制加工钢管、吊杆、打膨胀螺栓→敷设管路→管路连接→切断→套丝→弯曲→专用跨接地线→变形缝的处理→管路防腐2结构施工时，配合土建安装好预埋件。3内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在预板或地面弹出实际位置。四：暗管敷设基本要求1敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。2暗配的电线管路宜沿最近的路线敷设并应减少弯曲：埋入墙或混凝土内的管子，离表面的净距不应小于15mm。3进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。4埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。五：施工方法A煨弯：一般管径为20mm及其以下时，用手板煨管器。先将管子插入煨管器，逐步煨出所需弯度。管径为25mm及其以上时，使用液压煨管器，即煨先将管子放入模具，然后扳动煨管器，炼出所需弯度。B切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。C管子套丝：采用套丝板、套管机，根据管外径选择相应板牙。将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。管径20mm及其以下时，应分二板套成；管径在25mm及其以上时，应分三板套成。D盒、箱定位：根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。E稳注盒、箱：稳注盒、箱要求发浆饱满，平整牢固，坐标正确。盒、箱安装要求见表3-5所示。现制混凝土板墙固定盒、箱加支铁固定，盒、箱底距外墙面小于3cm时，需加金属网固定后再抹灰，防止空裂。第2页共5页技术交底记录表C2-1编号工程名称北京科技大学老干部活动中心交底日期2009年3月4日施工单位北京城建七建设工程有限责任公司分项工程名称装修(二次结构以及吊顶内)电气暗配管交底提要准备工作、材料要求以及施工工艺规程、质量要求等注意事项盒、箱安装要求表3-5实测项目要求允许偏差(mm)盒、箱水平、垂直位置盒箱1m内相邻标高盒子固定箱子固定盒、箱口与墙面正确一致垂直垂直平齐10（砖墙）223最大凹进深度10mmF管路连接：1管箍丝扣连接。套丝不得有乱扣现象；管箍必须使用通丝管箍。上好管箍后，管口应对严...
