冷却塔技术要求VIP免费

冷却塔技术要求_第1页
1/7

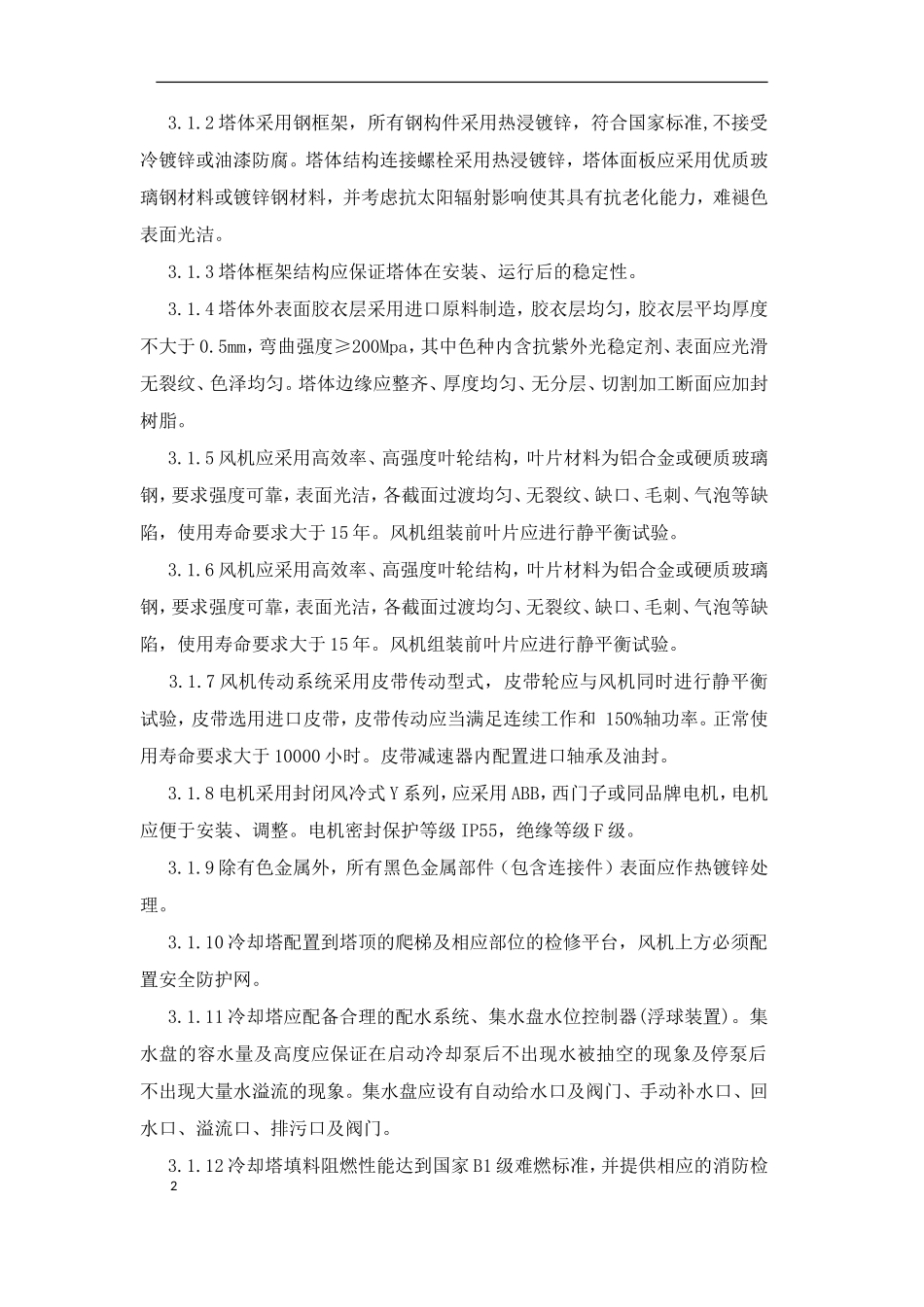

冷却塔技术要求_第2页
2/7

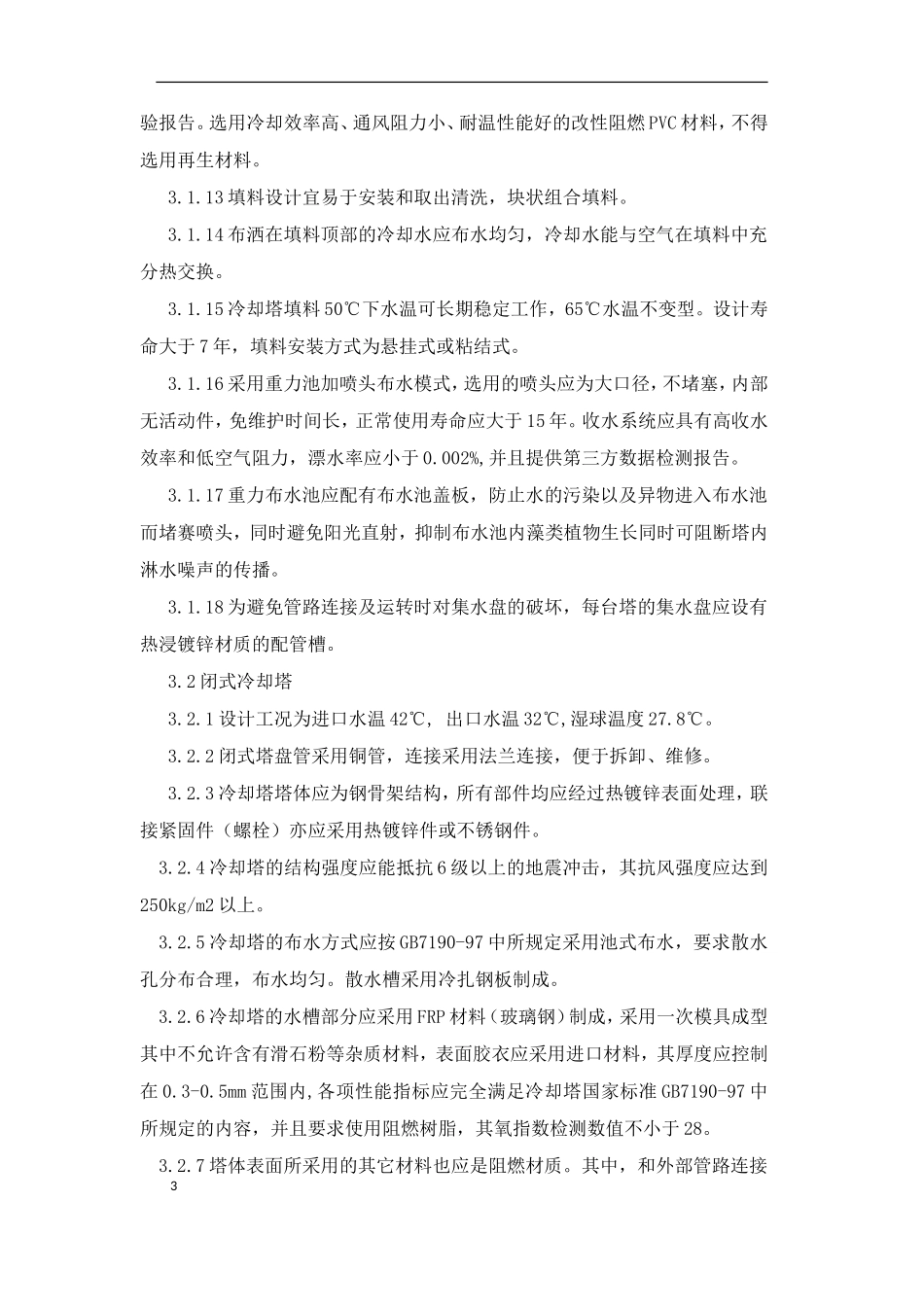

冷却塔技术要求_第3页
3/7
冷却塔招标技术要求1.供货范围2.基本要求2.1投标人应充分理解并认真遵循本招标文件的要求,所提供设备的品质、性能和使用寿命至关重要,同时充分考虑整体布局及外观。2.2在招标文件中描述的所有设备应适应现场的条件,投标人在选择所提供的设备时应满足防潮、防腐、防锈基本条件。2.3本招标文件中所列技术指标由主要技术指标和一般技术指标构成,对主要技术指标,投标人必须进行实质性应答,列出具体参数,不得有漏报、偏差。2.4本招标文件与图纸的规定及要求基本一致,应互相对照阅读和使用。如果本招标文件叙述与图纸中有矛盾时,除招标文件特别要求外,应依照设计图纸要求执行。2.5招标文件与图纸中有明显未提到的细节,或在涉及到本招标文件中任何条款的叙述中没有明显的规定,均应被认为是指国家(行业)的标准和规范。2.6除图纸和本技术要求有特别要求外,投标人所提供的所有设备及其配件必须满足设备制造、安装等的国家标准和部颁标准。3.产品技术参数(待定)3.1开式冷却塔3.1.1设计工况为进口水温42℃,出口水温32℃,湿球温度27.8℃。13.1.2塔体采用钢框架,所有钢构件采用热浸镀锌,符合国家标准,不接受冷镀锌或油漆防腐。塔体结构连接螺栓采用热浸镀锌,塔体面板应采用优质玻璃钢材料或镀锌钢材料,并考虑抗太阳辐射影响使其具有抗老化能力,难褪色表面光洁。3.1.3塔体框架结构应保证塔体在安装、运行后的稳定性。3.1.4塔体外表面胶衣层采用进口原料制造,胶衣层均匀,胶衣层平均厚度不大于0.5mm,弯曲强度≥200Mpa,其中色种内含抗紫外光稳定剂、表面应光滑无裂纹、色泽均匀。塔体边缘应整齐、厚度均匀、无分层、切割加工断面应加封树脂。3.1.5风机应采用高效率、高强度叶轮结构,叶片材料为铝合金或硬质玻璃钢,要求强度可靠,表面光洁,各截面过渡均匀、无裂纹、缺口、毛刺、气泡等缺陷,使用寿命要求大于15年。风机组装前叶片应进行静平衡试验。3.1.6风机应采用高效率、高强度叶轮结构,叶片材料为铝合金或硬质玻璃钢,要求强度可靠,表面光洁,各截面过渡均匀、无裂纹、缺口、毛刺、气泡等缺陷,使用寿命要求大于15年。风机组装前叶片应进行静平衡试验。3.1.7风机传动系统采用皮带传动型式,皮带轮应与风机同时进行静平衡试验,皮带选用进口皮带,皮带传动应当满足连续工作和150%轴功率。正常使用寿命要求大于10000小时。皮带减速器内配置进口轴承及油封。3.1.8电机采用封闭风冷式Y系列,应采用ABB,西门子或同品牌电机,电机应便于安装、调整。电机密封保护等级IP55,绝缘等级F级。3.1.9除有色金属外,所有黑色金属部件(包含连接件)表面应作热镀锌处理。3.1.10冷却塔配置到塔顶的爬梯及相应部位的检修平台,风机上方必须配置安全防护网。3.1.11冷却塔应配备合理的配水系统、集水盘水位控制器(浮球装置)。集水盘的容水量及高度应保证在启动冷却泵后不出现水被抽空的现象及停泵后不出现大量水溢流的现象。集水盘应设有自动给水口及阀门、手动补水口、回水口、溢流口、排污口及阀门。3.1.12冷却塔填料阻燃性能达到国家B1级难燃标准,并提供相应的消防检2验报告。选用冷却效率高、通风阻力小、耐温性能好的改性阻燃PVC材料,不得选用再生材料。3.1.13填料设计宜易于安装和取出清洗,块状组合填料。3.1.14布洒在填料顶部的冷却水应布水均匀,冷却水能与空气在填料中充分热交换。3.1.15冷却塔填料50℃下水温可长期稳定工作,65℃水温不变型。设计寿命大于7年,填料安装方式为悬挂式或粘结式。3.1.16采用重力池加喷头布水模式,选用的喷头应为大口径,不堵塞,内部无活动件,免维护时间长,正常使用寿命应大于15年。收水系统应具有高收水效率和低空气阻力,漂水率应小于0.002%,并且提供第三方数据检测报告。3.1.17重力布水池应配有布水池盖板,防止水的污染以及异物进入布水池而堵赛喷头,同时避免阳光直射,抑制布水池内藻类植物生长同时可阻断塔内淋水噪声的传播。3.1.18为避免管路连接及运转时对集水盘的破坏,每台塔的集水盘应设有热浸镀锌材质的配管槽。3.2闭式冷却塔3.2.1设计工况为进口水温42℃,出口水温32℃,湿球温度27.8℃。3.2.2闭式塔盘管采用铜管,连接采用...
