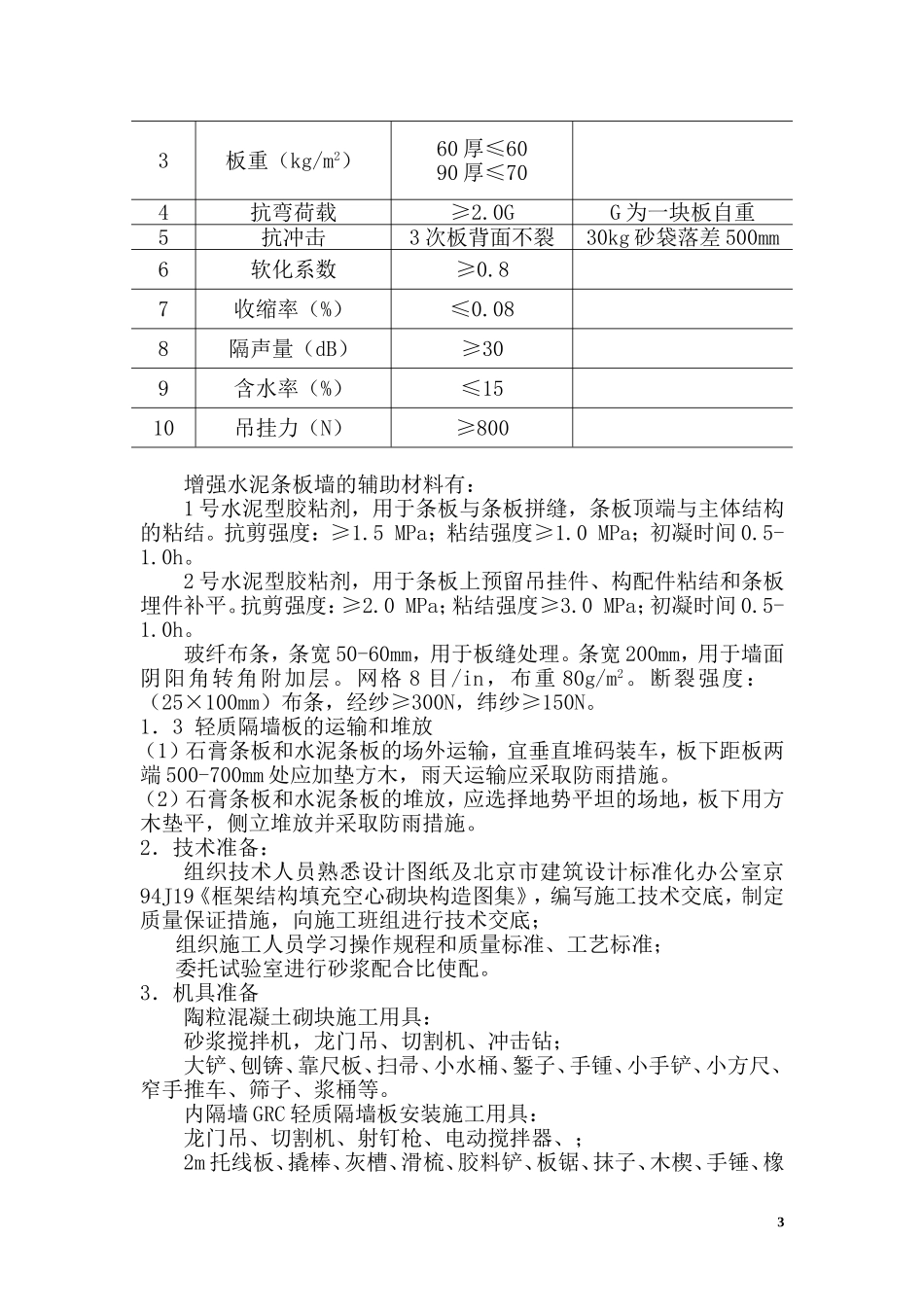

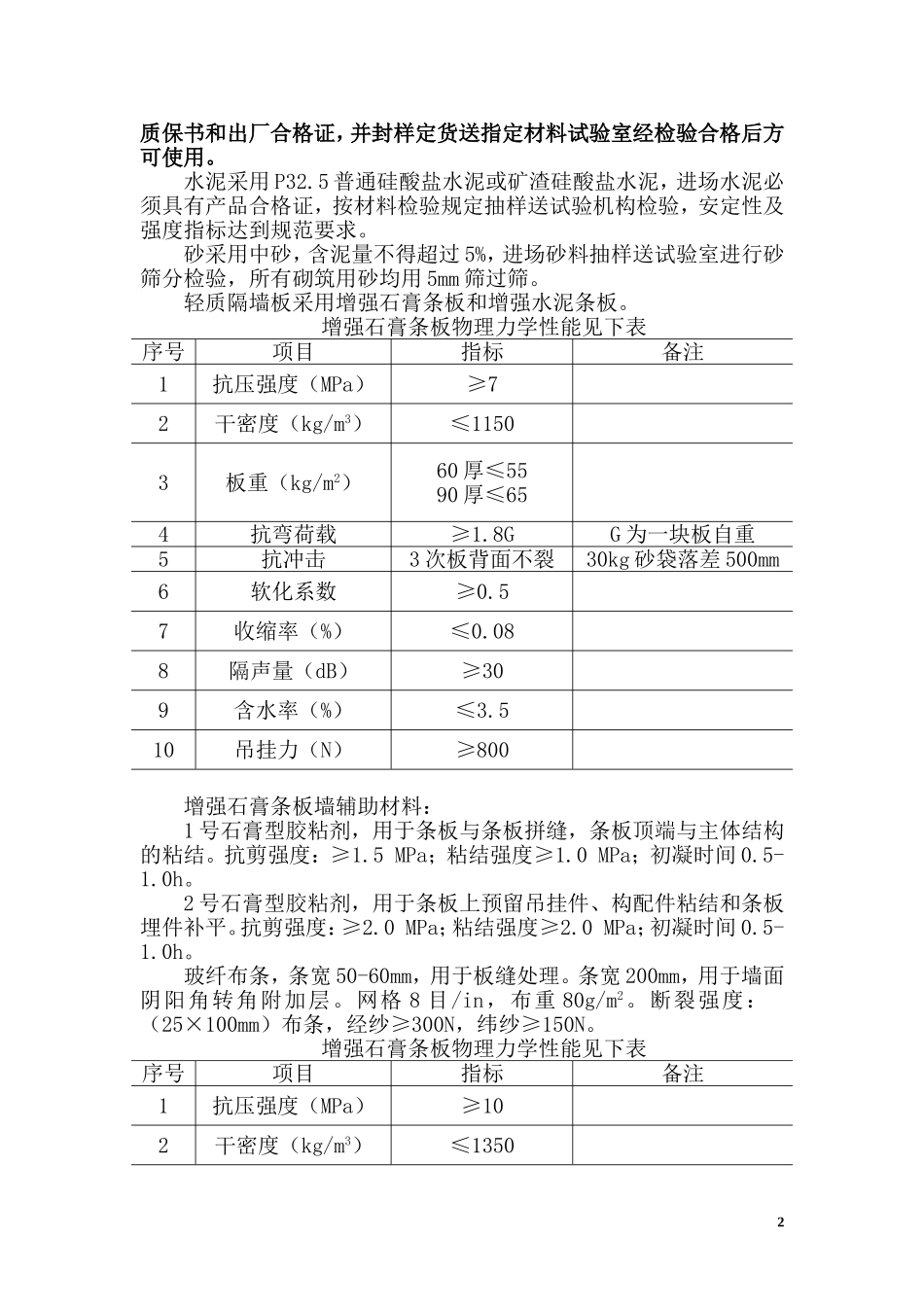

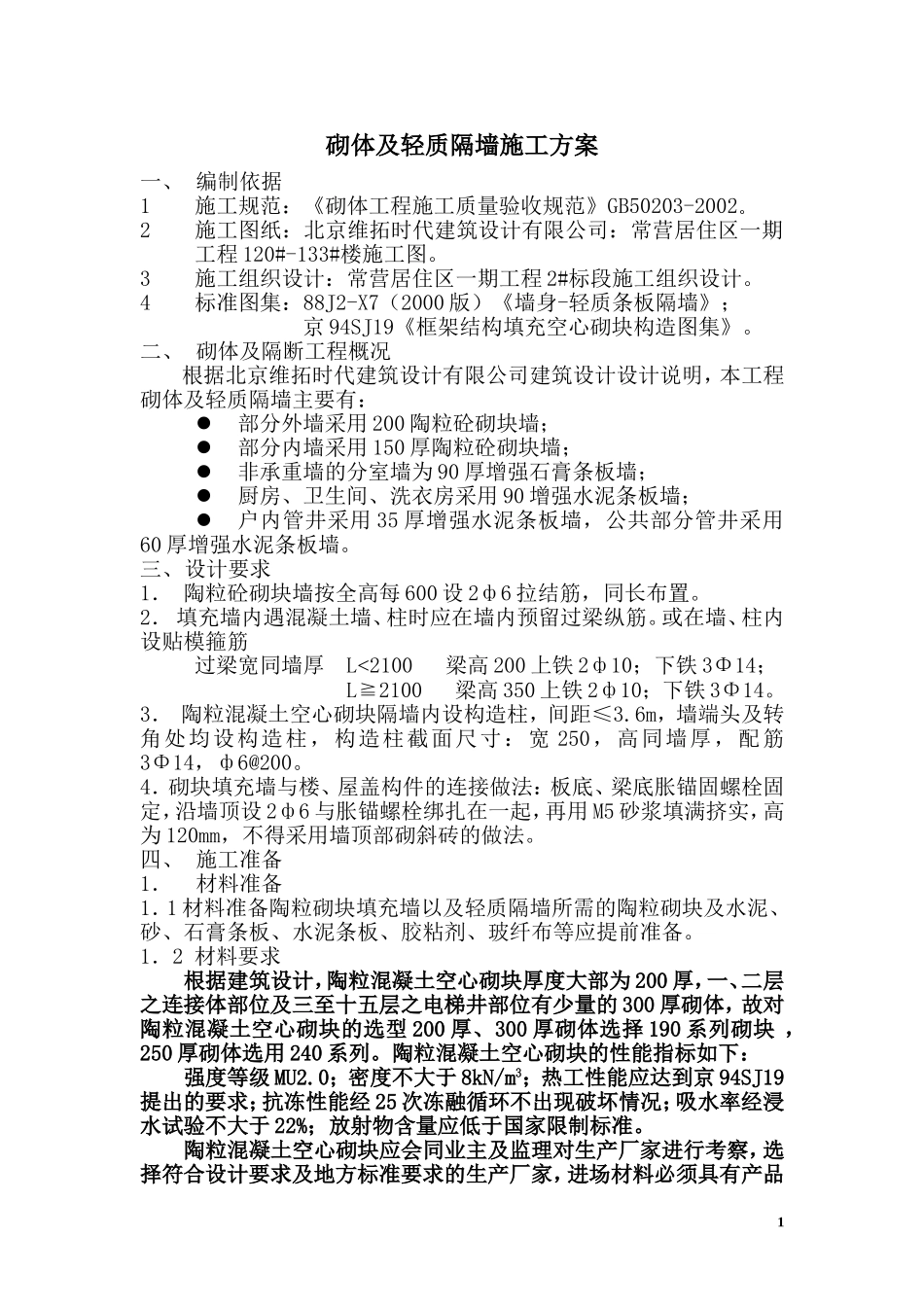

砌体及轻质隔墙施工方案一、编制依据1施工规范：《砌体工程施工质量验收规范》GB50203-2002。2施工图纸：北京维拓时代建筑设计有限公司：常营居住区一期工程120#-133#楼施工图。3施工组织设计：常营居住区一期工程2#标段施工组织设计。4标准图集：88J2-X7（2000版）《墙身-轻质条板隔墙》；京94SJ19《框架结构填充空心砌块构造图集》。二、砌体及隔断工程概况根据北京维拓时代建筑设计有限公司建筑设计设计说明，本工程砌体及轻质隔墙主要有：部分外墙采用200陶粒砼砌块墙；部分内墙采用150厚陶粒砼砌块墙；非承重墙的分室墙为90厚增强石膏条板墙；厨房、卫生间、洗衣房采用90增强水泥条板墙；户内管井采用35厚增强水泥条板墙，公共部分管井采用60厚增强水泥条板墙。三、设计要求1．陶粒砼砌块墙按全高每600设2ф6拉结筋，同长布置。2．填充墙内遇混凝土墙、柱时应在墙内预留过梁纵筋。或在墙、柱内设贴模箍筋过梁宽同墙厚L<2100梁高200上铁2ф10；下铁3Φ14；L≧2100梁高350上铁2ф10；下铁3Φ14。3．陶粒混凝土空心砌块隔墙内设构造柱，间距≤3.6m，墙端头及转角处均设构造柱，构造柱截面尺寸：宽250，高同墙厚，配筋3Φ14，ф6@200。4．砌块填充墙与楼、屋盖构件的连接做法：板底、梁底胀锚固螺栓固定，沿墙顶设2ф6与胀锚螺栓绑扎在一起，再用M5砂浆填满挤实，高为120mm，不得采用墙顶部砌斜砖的做法。四、施工准备1．材料准备1．1材料准备陶粒砌块填充墙以及轻质隔墙所需的陶粒砌块及水泥、砂、石膏条板、水泥条板、胶粘剂、玻纤布等应提前准备。1．2材料要求根据建筑设计，陶粒混凝土空心砌块厚度大部为200厚，一、二层之连接体部位及三至十五层之电梯井部位有少量的300厚砌体，故对陶粒混凝土空心砌块的选型200厚、300厚砌体选择190系列砌块，250厚砌体选用240系列。陶粒混凝土空心砌块的性能指标如下：强度等级MU2.0；密度不大于8kN/m3；热工性能应达到京94SJ19提出的要求；抗冻性能经25次冻融循环不出现破坏情况；吸水率经浸水试验不大于22%；放射物含量应低于国家限制标准。陶粒混凝土空心砌块应会同业主及监理对生产厂家进行考察，选择符合设计要求及地方标准要求的生产厂家，进场材料必须具有产品1质保书和出厂合格证，并封样定货送指定材料试验室经检验合格后方可使用。水泥采用P32.5普通硅酸盐水泥或矿渣硅酸盐水泥，进场水泥必须具有产品合格证，按材料检验规定抽样送试验机构检验，安定性及强度指标达到规范要求。砂采用中砂，含泥量不得超过5%，进场砂料抽样送试验室进行砂筛分检验，所有砌筑用砂均用5mm筛过筛。轻质隔墙板采用增强石膏条板和增强水泥条板。增强石膏条板物理力学性能见下表序号项目指标备注1抗压强度（MPa）≥72干密度（kg/m3）≤11503板重（kg/m2）60厚≤5590厚≤654抗弯荷载≥1.8GG为一块板自重5抗冲击3次板背面不裂30kg砂袋落差500mm6软化系数≥0.57收缩率（%）≤0.088隔声量（dB）≥309含水率（%）≤3.510吊挂力（N）≥800增强石膏条板墙辅助材料：1号石膏型胶粘剂，用于条板与条板拼缝，条板顶端与主体结构的粘结。抗剪强度：≥1.5MPa；粘结强度≥1.0MPa；初凝时间0.5-1.0h。2号石膏型胶粘剂，用于条板上预留吊挂件、构配件粘结和条板埋件补平。抗剪强度：≥2.0MPa；粘结强度≥2.0MPa；初凝时间0.5-1.0h。玻纤布条，条宽50-60mm，用于板缝处理。条宽200mm，用于墙面阴阳角转角附加层。网格8目/in，布重80g/m2。断裂强度：（25×100mm）布条，经纱≥300N，纬纱≥150N。增强石膏条板物理力学性能见下表序号项目指标备注1抗压强度（MPa）≥102干密度（kg/m3）≤135023板重（kg/m2）60厚≤6090厚≤704抗弯荷载≥2.0GG为一块板自重5抗冲击3次板背面不裂30kg砂袋落差500mm6软化系数≥0.87收缩率（%）≤0.088隔声量（dB）≥309含水率（%）≤1510吊挂力（N）≥800增强水泥条板墙的辅助材料有：1号水泥型胶粘剂，用于条板与条板拼缝，条板顶端与主体结构的粘结。抗剪强度：≥1.5MPa；粘结强度≥1.0MPa；初凝时间0.5-1.0h。2号水泥型胶粘剂，用于条板上预留吊挂件、构配件粘结和条板埋件补平。抗剪强度：≥2.0MPa；粘结强度≥3.0MPa；初凝时...
