用ARCGIS纠正地图VIP免费

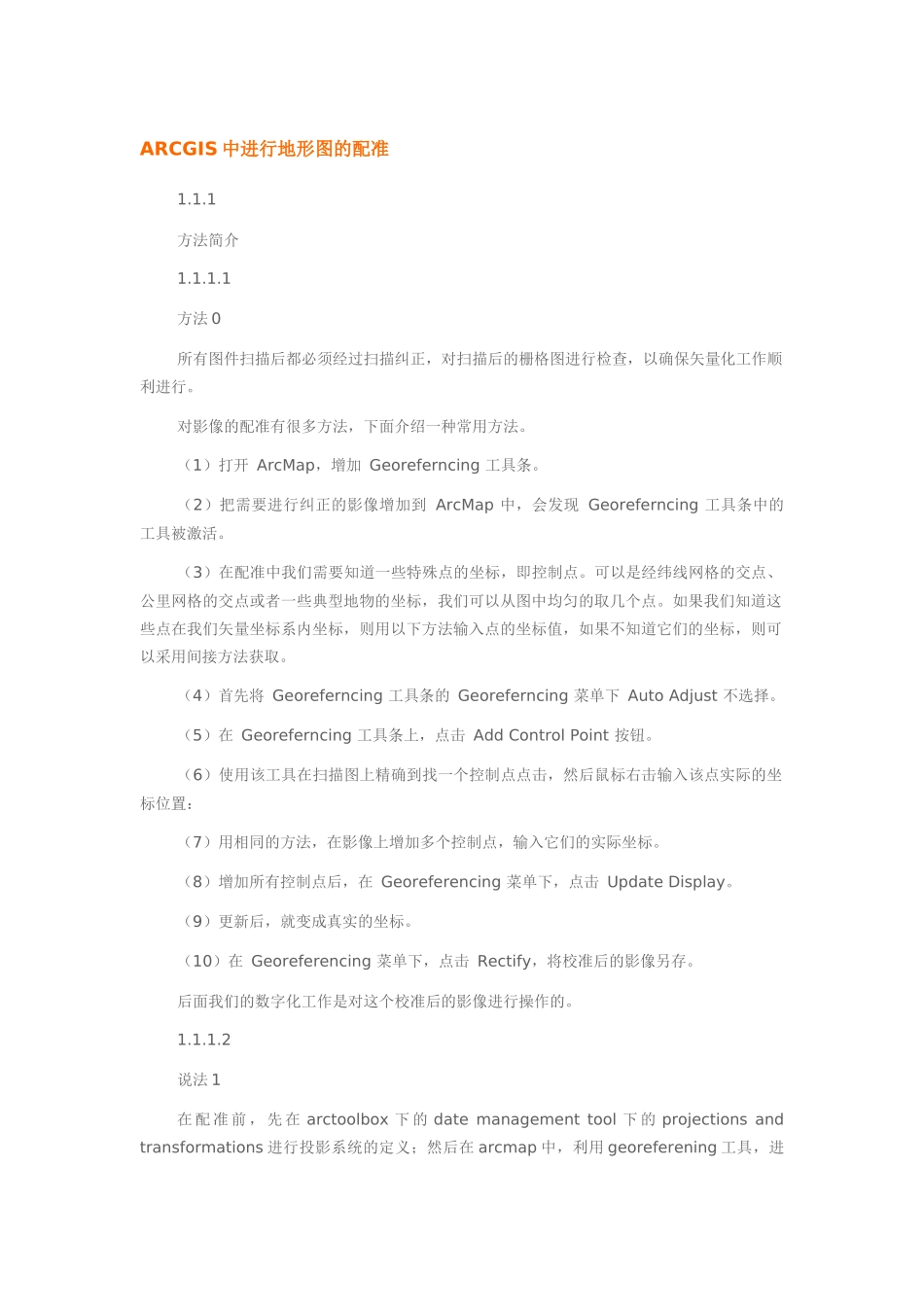

ARCGIS中进行地形图的配准1.1.1方法简介1.1.1.1方法0所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。对影像的配准有很多方法，下面介绍一种常用方法。（1）打开ArcMap，增加Georeferncing工具条。（2）把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。（3）在配准中我们需要知道一些特殊点的坐标，即控制点。可以是经纬线网格的交点、公里网格的交点或者一些典型地物的坐标，我们可以从图中均匀的取几个点。如果我们知道这些点在我们矢量坐标系内坐标，则用以下方法输入点的坐标值，如果不知道它们的坐标，则可以采用间接方法获取。（4）首先将Georeferncing工具条的Georeferncing菜单下AutoAdjust不选择。（5）在Georeferncing工具条上，点击AddControlPoint按钮。（6）使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置：（7）用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。（8）增加所有控制点后，在Georeferencing菜单下，点击UpdateDisplay。（9）更新后，就变成真实的坐标。（10）在Georeferencing菜单下，点击Rectify，将校准后的影像另存。后面我们的数字化工作是对这个校准后的影像进行操作的。1.1.1.2说法1在配准前，先在arctoolbox下的datemanagementtool下的projectionsandtransformations进行投影系统的定义；然后在arcmap中，利用georeferening工具，进行控制点的输入。增加所有控制点后在georeferening工具下点击updatedisplay，最后rectify保存影像。重新打开配准后的影像在界面的下方即可看到配准后显示的坐标。1.1.1.3说法在利用ArcGIS进行数字化,或者把栅格图像加载到已有坐标系的地图中时,首先的工作就是进行地图的空间配准。对栅格图像进行配准时，可以用Georeferencing工具。对已有GIS图与其它坐标系或者地图进行配准时，可以利用SpatialAdjustment工具。1.利用Georeferencing工具配准栅格图像在ArcGIS里加载一幅栅格图，可以是照片或者是扫描图片。如果在工具栏里没有显示Georeferencing工具条，则在工具栏处右击，点中Georeferencing。在加载了栅格图后，Georeferencing工具条被激活。如果加载了多幅图片，则在layer处选择要进行配准的图像。点击Georeferencing工具条里的Georeferencing，取消autoadjust选项。可以在Transformation里选择进行空间变换时所采用的方法。然后在Georeferencing工具条里点击addcontrolpoint命令添加控制点。利用Georeferencing进行空间配准的原理即为栅格图上的特定点输入新的正确坐标。此时点中某一点后可以有两种方式设置新的坐标：（1）点击某一点后，直接移动位置，在新的要配准的点上再次点击，则在两点之间建立连接。（2）点击某一点后，再用鼠标右键点中它，在弹出的对话框里，点击输入X,Y值，然后可直接输入此点的绝对坐标。为了使空间配准后尽量使配准的结果精确，可多设几个控制点（尽量围绕关注的地方平均设置）。在设置好以后，可以点击Georeferencing工具条里的autoadjust或者updatedisplay进行配准。此时可以看到配准的结果。如果不满意，还可以对局部控制点进行调整，点中后直接手动即可。完成配准后利用Georeferencing工具条中的updateGeoreferencing或者rectify命令保存配准结果。前者是生成一个jgw的文件来存放配准后的坐标信息，而rectify命令则是另存一个配准后的图像文件。2.利用SpatialAdjustment到配准SpatialAdjustment与Georeferencening工具的操作步骤及原理都类似。也是同样建立多个配准控制点，然后点击adjust命令进行配准。1.1.1.4说法21,首先把图复制到工作目录下2,在ArcCatalog中找到需要配准的图，给他定义一个投影系统(注意和投影变换的区别)。这里我们用的是1:50000的地形图，它是基于北京1954坐标系，6度分带的高斯克吕格投影。在地形图方里网上可以看出本图幅位于哪个分度带，这里假设是19。因此我们要选择的是Beijing1954GKZone19.prj。同时目录里面还有一个Beijing1954GKZone19N.prj，这个是用于没有分度带号的。而我们的图幅是包括分度带号。这个可以在网上搜...
