路基边沟、排水沟作业指导书VIP免费

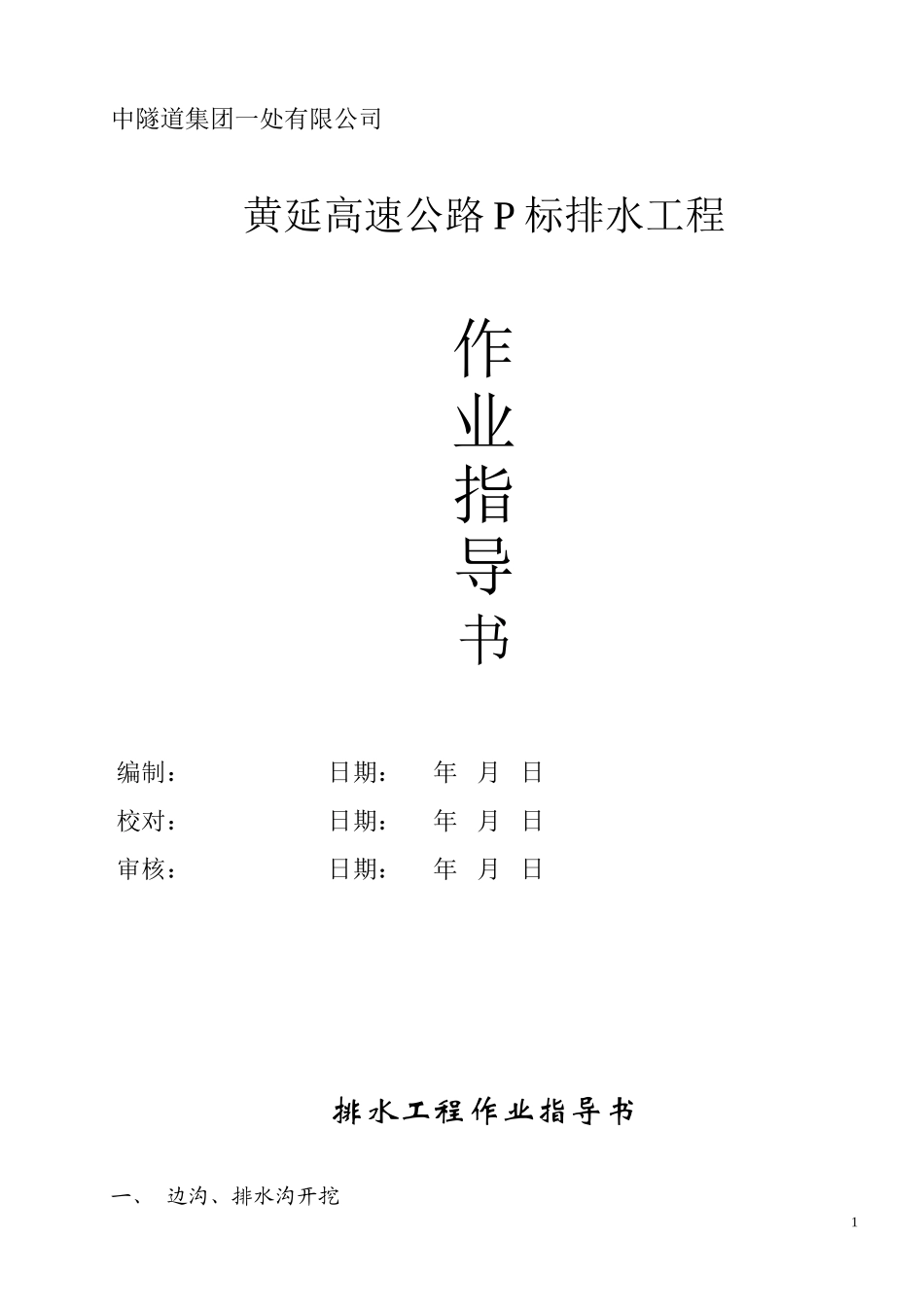

中隧道集团一处有限公司黄延高速公路P标排水工程作业指导书编制：日期：年月日校对：日期：年月日审核：日期：年月日排水工程作业指导书一、边沟、排水沟开挖11、边沟、排水沟开挖的位置，经测量放样后，严格按技术交底书实施，断面尺寸和沟底纵坡应符合图纸或监理工程师的要求。2、位于曲线处的沟底纵坡，应与曲线前后的沟衔接，不允许曲线内侧积水和外溢。3、路堑与路堤连接处，边沟应缓顺引向路堤两侧的自然沟或排水沟内。4、排水沟在原临时水沟基础上开挖后，应对沟侧两壁进行夯实，并将排水沟以外的临时水沟填满夯实。二、施工要求1、边沟、排水沟的位置，断面尺寸必须符合图纸或监理工程师的指示，开挖后的沟槽须经监理工程师验收合格后方可进行下一工序施工，并做好施工记录和检验表。2、边沟、排水沟沟壁必须平整、坚实，沟内不得有松土和其它杂物，沟底应平顺，排水畅通，无阻水现象，纵坡需符合图纸要求。3、边沟、排水沟在铺砌之前，应对其进行修整，沟底和沟壁应坚实、平整，断面尺寸符合图纸要求。三、材料1、工程中采用的石料应是石质坚固、结构紧密、色泽均匀、不易风化、无裂纹的硬质石料，其标号应符合图纸规定，禁用带有泥土、油渍或其它有害物质的石料。2、片石中部应不小于15cm，卵形和薄片状者不得使用，用作镶面的片石应选择表面较平整、尺寸较大者，并加以修整。3、砂浆①砂浆所用的砂、水泥和水应符合施工要求，铺砌片石所用砂的最大粒径不大于5mm。②砂浆标号应符合设计规定，砂浆标号为7.07×7、07×7.07cm3试件标准养护28天的抗压强度。③砂浆抗压强度的试验符合GBJ203－83的规定，每工班制取一组试件作抗压试验。不符合强度要求的砂浆砌筑的砌体必须拆毁重砌，直至监理工程师满意为止。④砂浆应采用机械拌和，机械拌和时间不少于3分钟。四、砌筑1、砌筑之前，须将基面或坡面夯实平整后，方可砌筑。2、砌体外露面的坡顶、边口，应选用较平整的石块并将棱角修整分明。3、砌缝宽度一般不应大于4cm，利用挤浆法进行砌筑，砌筑前应根据坡率挂线施工。4、砌体石块应嵌挤紧密、牢固、无松动，缝隙砂浆饱满，砌体不得有空洞。5、每隔15m设置沉降缝，沉降缝整齐、竖直、上下贯通。6、石料在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。五、抹面、勾缝抹面和勾缝属本工程最后一道工序，也是脸面工程，控制整项工程的外观形象，应予以重视。1、勾缝：为防止风雪、雨水及有害气体侵蚀砌体内部以延长建筑物使用年限和增加砌体外形的美观，因此勾缝必须认真仔细，不管是凹缝还是平缝均应保证外形美观和质量，勾缝应嵌入砌缝内约2cm深，勾缝砂浆标号不应低于砌体砂浆标号。勾缝砂浆标号一般比砌体砂浆高一级。2、抹面：砂浆配合比需符合要求，且应沿线路方向每隔105m留一道宽为12～2cm的伸缩缝，抹面厚度以设计图纸为准。3、当勾缝抹面完成和砂浆初凝后，砌体表面应刷洗干净，用湿润的草帘、草袋覆盖养生，养生时间不少于7天，养生期间常洒水以保持砌体湿润。六、质量控制1、排水沟浆砌检验检验项目允许偏差检验频率和方法沟底纵坡（％）符合设计水准仪，每200m测4点。断面尺寸（mm）不小于设计尺量，每200m测2点。边坡不陡于设计每200m检查2处。2、排水沟浆砌检验检查项目规定值或允许偏差检查方法或频率轴线偏位（mm）50经纬仪：每20m测5点沟底高程（mm）±50水准仪：每20m测5点墙面直顺度（mm）或坡度±30或不陡于设计20m拉线，坡度尺每200m查2点断面尺寸（mm）±30尺量：每200m查2点铺砌厚度（mm）不小于设计尺量：每200m查2点砂浆强度在合格标准内试验3、砌体外观鉴定①砌体直顺圆滑，砌筑面平整。②勾缝平顺，缝宽均匀，无脱落现象。③石块嵌挤紧密、牢固，无松动现象。④砌体不得有空洞，缝隙砂浆饱满。⑤抹面厚度均匀，厚度偏差不得大于5mm，表面应平整光滑，应符合图纸设计坡率，高程误差不得大于20mm/20m，用水准仪检测5点/20m。为了保证工程施工质量，望施工队伍能尽快改进施工方法，规范化、标准化施工，执行现场质检人员的决定，避免因返工带来的损失和违章施工带来的处罚，做到安全、优质、高效的施工。3
