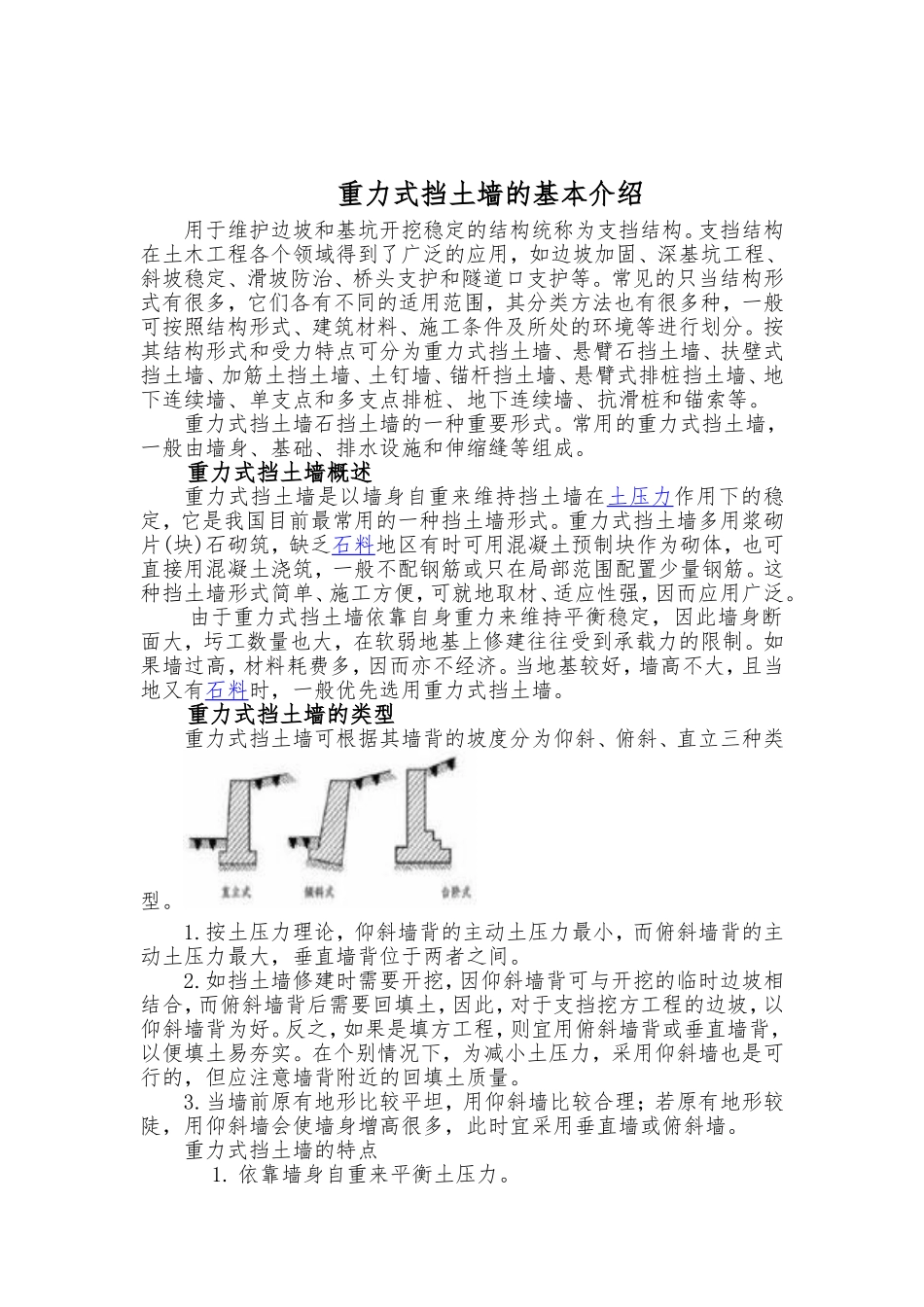

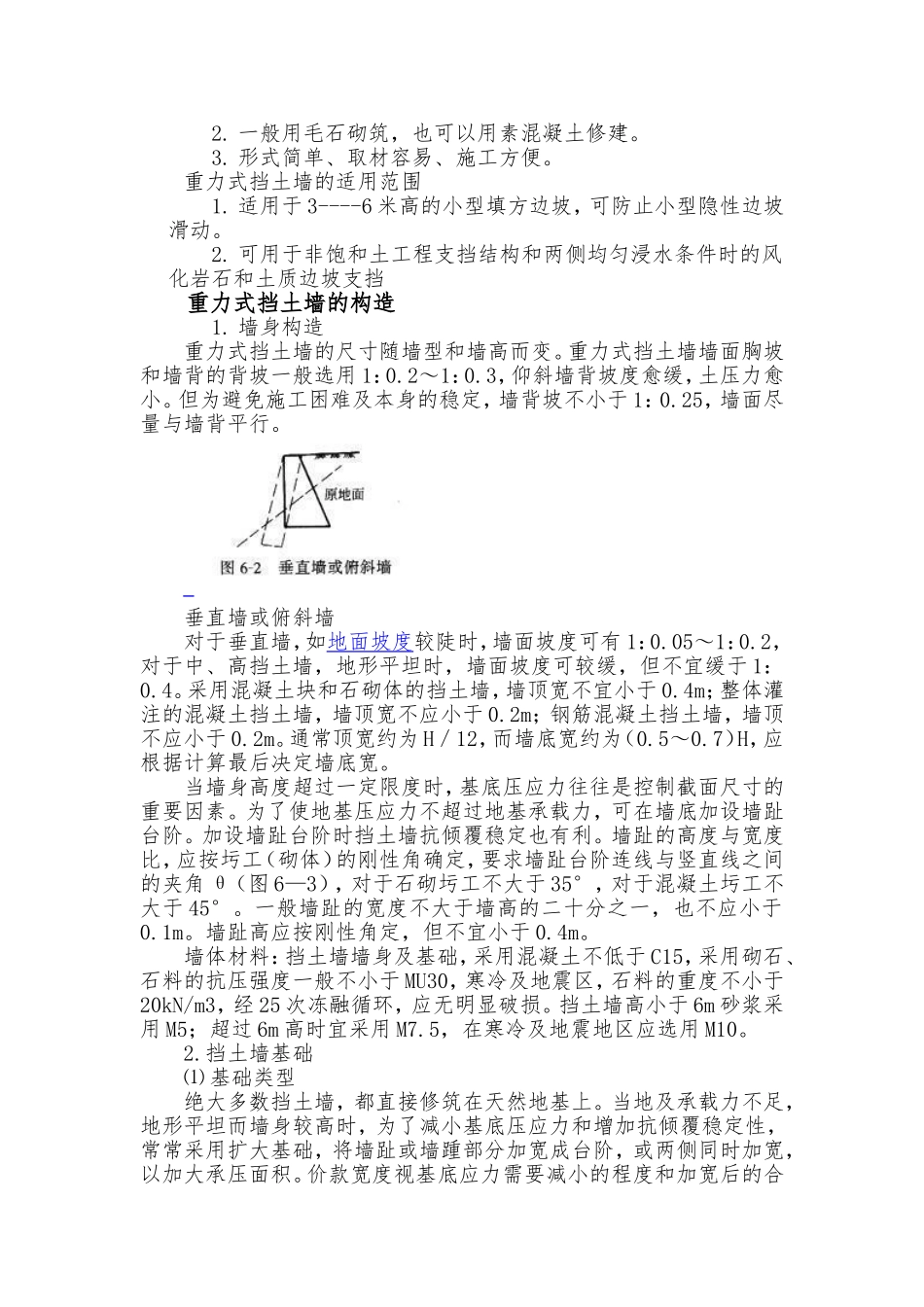

支挡工程结课作业班级：土木工程一班学号：09300134姓名：杨凯重力式挡土墙的基本介绍用于维护边坡和基坑开挖稳定的结构统称为支挡结构。支挡结构在土木工程各个领域得到了广泛的应用，如边坡加固、深基坑工程、斜坡稳定、滑坡防治、桥头支护和隧道口支护等。常见的只当结构形式有很多，它们各有不同的适用范围，其分类方法也有很多种，一般可按照结构形式、建筑材料、施工条件及所处的环境等进行划分。按其结构形式和受力特点可分为重力式挡土墙、悬臂石挡土墙、扶壁式挡土墙、加筋土挡土墙、土钉墙、锚杆挡土墙、悬臂式排桩挡土墙、地下连续墙、单支点和多支点排桩、地下连续墙、抗滑桩和锚索等。重力式挡土墙石挡土墙的一种重要形式。常用的重力式挡土墙，一般由墙身、基础、排水设施和伸缩缝等组成。重力式挡土墙概述重力式挡土墙是以墙身自重来维持挡土墙在土压力作用下的稳定，它是我国目前最常用的一种挡土墙形式。重力式挡土墙多用浆砌片(块)石砌筑，缺乏石料地区有时可用混凝土预制块作为砌体，也可直接用混凝土浇筑，一般不配钢筋或只在局部范围配置少量钢筋。这种挡土墙形式简单、施工方便，可就地取材、适应性强，因而应用广泛。由于重力式挡土墙依靠自身重力来维持平衡稳定，因此墙身断面大，圬工数量也大，在软弱地基上修建往往受到承载力的限制。如果墙过高，材料耗费多，因而亦不经济。当地基较好，墙高不大，且当地又有石料时，一般优先选用重力式挡土墙。重力式挡土墙的类型重力式挡土墙可根据其墙背的坡度分为仰斜、俯斜、直立三种类型。1.按土压力理论，仰斜墙背的主动土压力最小，而俯斜墙背的主动土压力最大，垂直墙背位于两者之间。2.如挡土墙修建时需要开挖，因仰斜墙背可与开挖的临时边坡相结合，而俯斜墙背后需要回填土，因此，对于支挡挖方工程的边坡，以仰斜墙背为好。反之，如果是填方工程，则宜用俯斜墙背或垂直墙背，以便填土易夯实。在个别情况下，为减小土压力，采用仰斜墙也是可行的，但应注意墙背附近的回填土质量。3.当墙前原有地形比较平坦，用仰斜墙比较合理；若原有地形较陡，用仰斜墙会使墙身增高很多，此时宜采用垂直墙或俯斜墙。重力式挡土墙的特点1.依靠墙身自重来平衡土压力。2.一般用毛石砌筑，也可以用素混凝土修建。3.形式简单、取材容易、施工方便。重力式挡土墙的适用范围1.适用于3----6米高的小型填方边坡，可防止小型隐性边坡滑动。2.可用于非饱和土工程支挡结构和两侧均匀浸水条件时的风化岩石和土质边坡支挡重力式挡土墙的构造1.墙身构造重力式挡土墙的尺寸随墙型和墙高而变。重力式挡土墙墙面胸坡和墙背的背坡一般选用1：0.2～1：0.3，仰斜墙背坡度愈缓，土压力愈小。但为避免施工困难及本身的稳定，墙背坡不小于1：0.25，墙面尽量与墙背平行。垂直墙或俯斜墙对于垂直墙，如地面坡度较陡时，墙面坡度可有1：0.05～1：0.2，对于中、高挡土墙，地形平坦时，墙面坡度可较缓，但不宜缓于1：0.4。采用混凝土块和石砌体的挡土墙，墙顶宽不宜小于0.4m；整体灌注的混凝土挡土墙，墙顶宽不应小于0.2m；钢筋混凝土挡土墙，墙顶不应小于0.2m。通常顶宽约为H／12，而墙底宽约为（0.5～0.7）H，应根据计算最后决定墙底宽。当墙身高度超过一定限度时，基底压应力往往是控制截面尺寸的重要因素。为了使地基压应力不超过地基承载力，可在墙底加设墙趾台阶。加设墙趾台阶时挡土墙抗倾覆稳定也有利。墙趾的高度与宽度比，应按圬工（砌体）的刚性角确定，要求墙趾台阶连线与竖直线之间的夹角θ（图6—3），对于石砌圬工不大于35°，对于混凝土圬工不大于45°。一般墙趾的宽度不大于墙高的二十分之一，也不应小于0.1m。墙趾高应按刚性角定，但不宜小于0.4m。墙体材料：挡土墙墙身及基础，采用混凝土不低于C15，采用砌石、石料的抗压强度一般不小于MU30，寒冷及地震区，石料的重度不小于20kN/m3，经25次冻融循环，应无明显破损。挡土墙高小于6m砂浆采用M5；超过6m高时宜采用M7.5，在寒冷及地震地区应选用M10。2.挡土墙基础⑴基础类型绝大多数挡土墙，都直接修筑在天然地基上。当地及承载力不足，地形平坦而墙身较高时，为了减小基底压应力和增加...
