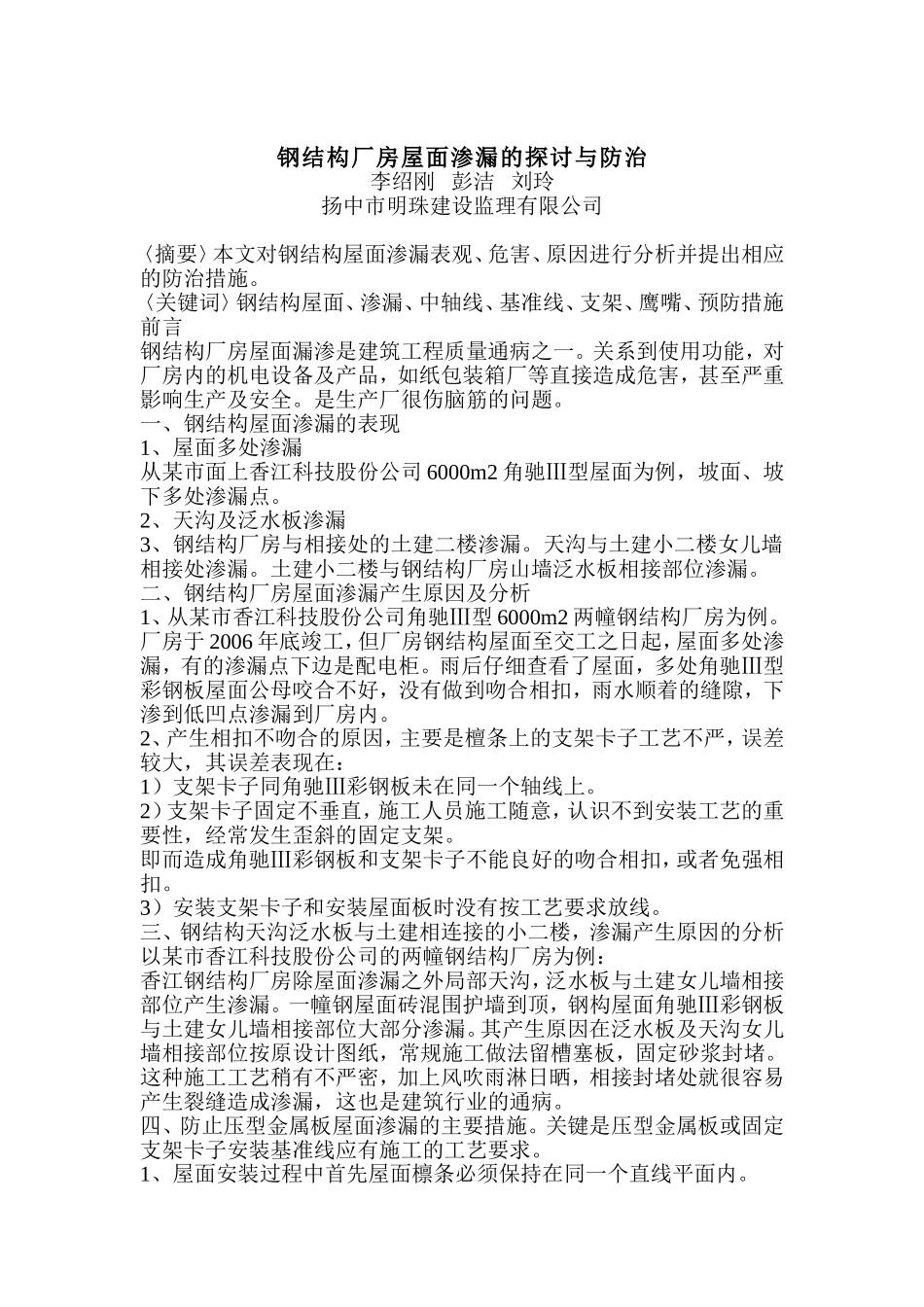

钢结构厂房屋面渗漏的探讨与防治李绍刚彭洁刘玲扬中市明珠建设监理有限公司〈摘要〉本文对钢结构屋面渗漏表观、危害、原因进行分析并提出相应的防治措施。〈关键词〉钢结构屋面、渗漏、中轴线、基准线、支架、鹰嘴、预防措施前言钢结构厂房屋面漏渗是建筑工程质量通病之一。关系到使用功能，对厂房内的机电设备及产品，如纸包装箱厂等直接造成危害，甚至严重影响生产及安全。是生产厂很伤脑筋的问题。一、钢结构屋面渗漏的表现1、屋面多处渗漏从某市面上香江科技股份公司6000m2角驰Ⅲ型屋面为例，坡面、坡下多处渗漏点。2、天沟及泛水板渗漏3、钢结构厂房与相接处的土建二楼渗漏。天沟与土建小二楼女儿墙相接处渗漏。土建小二楼与钢结构厂房山墙泛水板相接部位渗漏。二、钢结构厂房屋面渗漏产生原因及分析1、从某市香江科技股份公司角驰Ⅲ型6000m2两幢钢结构厂房为例。厂房于2006年底竣工，但厂房钢结构屋面至交工之日起，屋面多处渗漏，有的渗漏点下边是配电柜。雨后仔细查看了屋面，多处角驰Ⅲ型彩钢板屋面公母咬合不好，没有做到吻合相扣，雨水顺着的缝隙，下渗到低凹点渗漏到厂房内。2、产生相扣不吻合的原因，主要是檀条上的支架卡子工艺不严，误差较大，其误差表现在：1）支架卡子同角驰Ⅲ彩钢板未在同一个轴线上。2）支架卡子固定不垂直，施工人员施工随意，认识不到安装工艺的重要性，经常发生歪斜的固定支架。即而造成角驰Ⅲ彩钢板和支架卡子不能良好的吻合相扣，或者免强相扣。3）安装支架卡子和安装屋面板时没有按工艺要求放线。三、钢结构天沟泛水板与土建相连接的小二楼，渗漏产生原因的分析以某市香江科技股份公司的两幢钢结构厂房为例：香江钢结构厂房除屋面渗漏之外局部天沟，泛水板与土建女儿墙相接部位产生渗漏。一幢钢屋面砖混围护墙到顶，钢构屋面角驰Ⅲ彩钢板与土建女儿墙相接部位大部分渗漏。其产生原因在泛水板及天沟女儿墙相接部位按原设计图纸，常规施工做法留槽塞板，固定砂浆封堵。这种施工工艺稍有不严密，加上风吹雨淋日晒，相接封堵处就很容易产生裂缝造成渗漏，这也是建筑行业的通病。四、防止压型金属板屋面渗漏的主要措施。关键是压型金属板或固定支架卡子安装基准线应有施工的工艺要求。1、屋面安装过程中首先屋面檩条必须保持在同一个直线平面内。2、安装的支架卡子必须横平竖直，并同屋面压型金属板（彩钢板）在同一条直线内。支架卡子必须垂直于屋面檩条。3、支架卡子固定的依据1）屋面高坡压型金属板（彩钢板）或者说固定支架卡子的安装基准线一般设在屋脊线的中垂线上，以此为基准，在每根檩条的横向及纵向分别标示出固定支架的定位线。2）屋面低波压型金属板的安装基准线一般设在山墙端屋脊线的垂线上，以此为准，在每根檩条的横向标示出每块或者若干块压型金属板（彩钢板）的截面有效履盖宽度的定位线。屋面的压型金属板还应逆主导风向铺设，同时还应边铺设边调整其位置边固定。屋面铺设的支架定位线，支架卡子的固定应当依据屋面施工工艺动态控制。4、动态控制及时支架卡子的要求。1）屋面板铺设过程中，必须保证每块屋面板与支架卡子相扣，并相扣要顺畅，使角驰Ⅲ型彩钢板公母相扣吻合顺畅，不能张嘴裂缝，确保各个点的连接与建筑物的纵轴线相垂直，而后在板的宽度方向每隔几块继续标注一次，以限制和检查板的宽度安装偏差积累。同时屋面板安装完毕后，应对配件安装进行二次放线，以保证檐口线、屋脊线、窗口、门口和转角线的水平和垂直度，发现问题当场修正，不能余留后患。5、钢结构屋面与土建女儿墙，山墙相接部位防渗漏措施1）不论天沟或泛水与女儿墙及山墙相接处一律砌筑鹰嘴，鹰嘴下插入天沟及泛水板，伸入墙壁体内约100mm，泛水板及天沟板距鹰嘴120~200mm即可。插入部位砂浆封堵抹平。这种做法等于二次防水，这是个成功的经验。例1：以某市兴盟纸业有限公司钢结构厂房7000m2，屋面结构角驰Ⅲ型边轴土建小二楼，2006年竣工，经2007年大风雪时的检验，至今整个厂房屋面滴水不漏。例2：某市隆晟医药纸品有限公司钢屋面6000m2砖混围护墙，2007年底竣工，也采取加鹰嘴方法，至今也滴水不漏。用户反映很好实践证明：女儿墙、山墙鹰嘴...
