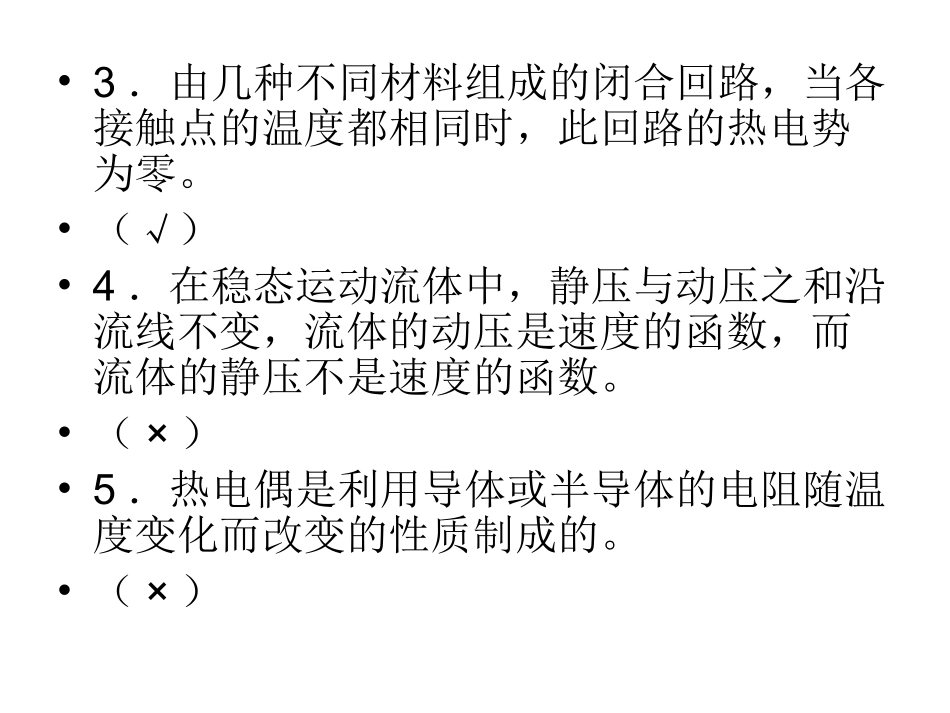

习题•1.传递元件的作用是将感受元件发出的信号，经过加工或转换传递给显示元件。•（√）•2.电感式压力传感器是基于某些材料的电阻值随压力的变化而变化的原理而制成的。•（×）•3．由几种不同材料组成的闭合回路，当各接触点的温度都相同时，此回路的热电势为零。•（√）•4．在稳态运动流体中，静压与动压之和沿流线不变，流体的动压是速度的函数，而流体的静压不是速度的函数。•（×）•5．热电偶是利用导体或半导体的电阻随温度变化而改变的性质制成的。•（×）•6．磁控放电真空计是一种热阴极电离真空计。•（×）•7．测量静压或总压时，由于制造探针时，测压孔的位置开得不正确，测量时引起的误差叫做系统误差。•（√）•8．圆柱形三孔探针可以测量三维流场流向。•（×）•9．激光测速仪是基于霍尔效应工作的。•（×）•10．超导式低温液面计是利用某些金属或合金在低温下所具有的超导电性能而制成的。•（√）•1.任何一个测量系统，都要有三个主要作用元件：感受元件、传递元件及。•显示元件•2．是由于导体两端温度不同而产生的一种电动势。•温差电势•3．可以检验热电极材料的均匀性。•均质导体定律•4．温度计的安装就是采取措施使温度计与被测物体有。•良好的热接触•5．通常所指的压力就是。•表压力•6．压电式压力传感器的工作原理是基于某些材料的。•压电效应•7．电容式压力传感器是通过改变电容来实现信号转换的。•极板间的距离•8．三维流场中，通常采用的测量方法：在xy平面内采用对向测量方法测出α角，在xz平面内采用方法。•不对向测量•9．测量流动方向时，可选择热线。•45o•10．“L”形静压探针，其头部为球形时，根据绕流原理，测压孔应开在距端部倍管径处探针的侧表面。•3•1.简述热电偶测温原理。•答：有两种不同导体组成的闭合回路称为热电偶。当两接点的温度不同时，回路中将产生电流，称为热电流，产生热电流的电动势称为热电势，这个现象称为热电现象。经研究表明，热电势由温差电势和接触电势组成。•温差电势是由于导体两端温度不同而产生的一种电动势。接触电势是指两种不同导体接触时由于二者具有不同的电子密度，在接触面上形成的静电场，阻止电子的进一步扩散，当扩散力和电场力达到平衡时，两导体间就形成了固定的接触电势。•热电偶回路热电势大小只与组成热电偶的材料及两端温度有关，只有不同性质的导体才能组成热电偶，材料确定后，热电势的大小只与热电偶两端的温度有关。若To确定，热电势只与温度T有关，而且是单值函数，这就是利用热电偶测温的原理。•2.简述常用的弹性式压力计。•答：弹簧管压力计主要由弹簧管、齿轮传动机构、指针等部分组成•膜片式压力是利用金属膜片作为感压元件制成的，当膜片两侧受到不同压力时，膜片中部产生变形。•膜盒式压力计是两个金属膜片相对焊接而制成•波纹管压力计用波纹管作为感压元件制成的。由于波纹管轴向容易变形，所以灵敏度高。•3．速度探针有哪些型式？简要说明其原理或适用范围。•答：L形速度探针：探针头部临界点的中心孔用来测量流体的总压，侧面孔用来测量静压。使用比较广泛。•笛型管探针：适用于测量尺寸较大的管道内的平均流速。•吸气式速度探针：适用于锅炉等含尘量比较大的负压管道。•遮板式和靠背式探针：遮板式依靠遮板来阻止灰尘直接进入测量管，靠背式管径大，不易堵塞。•4．简述等电流型热线风速仪的测温原理并画出原理图。•答：当流体速度增加时，热线的温度下降，即热线电阻R下降，此时电桥将失去平衡，热线电流将发生变化，为使热线的电流不变，可调节与它串联的R1，使热线所在桥臂的总电阻保持不变，电桥将恢复原来的平衡状态，这样就建立了电桥输出电压与热线电阻的关系，也就是建立了控制电子R1上的压降Ur1与流体速度的关系。•5．静压探针和总压探针在结构上有什么不同？它们分别是依据什么原理制成的。•临界点的压力系统为1，在被绕流物体表面上也存在流体的压力等于流体静压力，基于此原理，来设计静压探针。“L”形静压探针，测压孔开在距端部3倍管径处探针的侧表面。测压孔中心至支杆的距离为8倍管径。圆柱形静压探针有一根圆...
