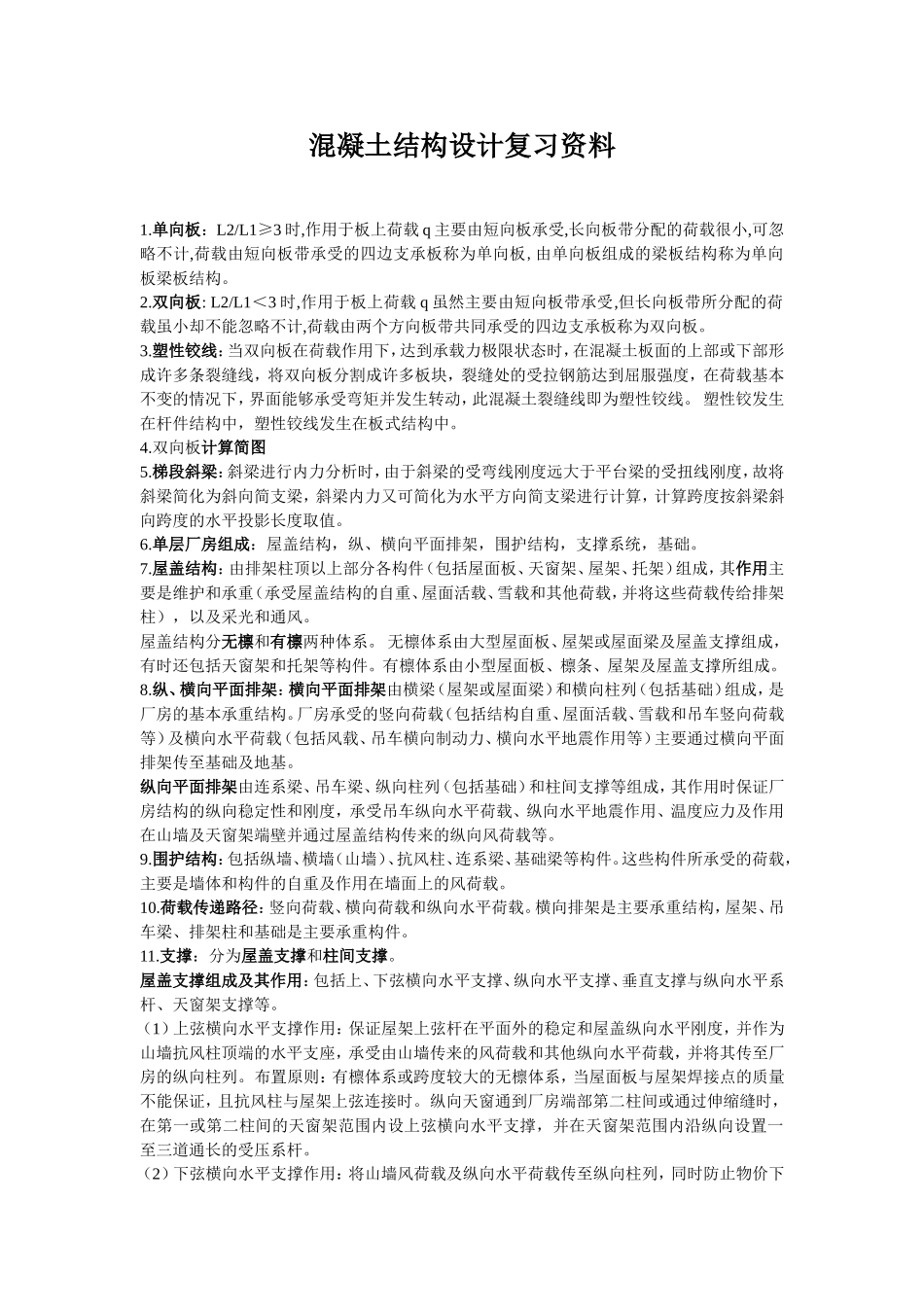

混凝土结构设计复习资料1.单向板：L2/L1≥3时,作用于板上荷载q主要由短向板承受,长向板带分配的荷载很小,可忽略不计,荷载由短向板带承受的四边支承板称为单向板,由单向板组成的梁板结构称为单向板梁板结构。2.双向板:L2/L1＜3时,作用于板上荷载q虽然主要由短向板带承受,但长向板带所分配的荷载虽小却不能忽略不计,荷载由两个方向板带共同承受的四边支承板称为双向板。3.塑性铰线：当双向板在荷载作用下，达到承载力极限状态时，在混凝土板面的上部或下部形成许多条裂缝线，将双向板分割成许多板块，裂缝处的受拉钢筋达到屈服强度，在荷载基本不变的情况下，界面能够承受弯矩并发生转动，此混凝土裂缝线即为塑性铰线。塑性铰发生在杆件结构中，塑性铰线发生在板式结构中。4.双向板计算简图5.梯段斜梁：斜梁进行内力分析时，由于斜梁的受弯线刚度远大于平台梁的受扭线刚度，故将斜梁简化为斜向简支梁，斜梁内力又可简化为水平方向简支梁进行计算，计算跨度按斜梁斜向跨度的水平投影长度取值。6.单层厂房组成：屋盖结构，纵、横向平面排架，围护结构，支撑系统，基础。7.屋盖结构：由排架柱顶以上部分各构件（包括屋面板、天窗架、屋架、托架）组成，其作用主要是维护和承重（承受屋盖结构的自重、屋面活载、雪载和其他荷载，并将这些荷载传给排架柱），以及采光和通风。屋盖结构分无檩和有檩两种体系。无檩体系由大型屋面板、屋架或屋面梁及屋盖支撑组成，有时还包括天窗架和托架等构件。有檩体系由小型屋面板、檩条、屋架及屋盖支撑所组成。8.纵、横向平面排架：横向平面排架由横梁（屋架或屋面梁）和横向柱列（包括基础）组成，是厂房的基本承重结构。厂房承受的竖向荷载（包括结构自重、屋面活载、雪载和吊车竖向荷载等）及横向水平荷载（包括风载、吊车横向制动力、横向水平地震作用等）主要通过横向平面排架传至基础及地基。纵向平面排架由连系梁、吊车梁、纵向柱列（包括基础）和柱间支撑等组成，其作用时保证厂房结构的纵向稳定性和刚度，承受吊车纵向水平荷载、纵向水平地震作用、温度应力及作用在山墙及天窗架端壁并通过屋盖结构传来的纵向风荷载等。9.围护结构：包括纵墙、横墙（山墙）、抗风柱、连系梁、基础梁等构件。这些构件所承受的荷载，主要是墙体和构件的自重及作用在墙面上的风荷载。10.荷载传递路径：竖向荷载、横向荷载和纵向水平荷载。横向排架是主要承重结构，屋架、吊车梁、排架柱和基础是主要承重构件。11.支撑：分为屋盖支撑和柱间支撑。屋盖支撑组成及其作用：包括上、下弦横向水平支撑、纵向水平支撑、垂直支撑与纵向水平系杆、天窗架支撑等。（1）上弦横向水平支撑作用：保证屋架上弦杆在平面外的稳定和屋盖纵向水平刚度，并作为山墙抗风柱顶端的水平支座，承受由山墙传来的风荷载和其他纵向水平荷载，并将其传至厂房的纵向柱列。布置原则：有檩体系或跨度较大的无檩体系，当屋面板与屋架焊接点的质量不能保证，且抗风柱与屋架上弦连接时。纵向天窗通到厂房端部第二柱间或通过伸缩缝时，在第一或第二柱间的天窗架范围内设上弦横向水平支撑，并在天窗架范围内沿纵向设置一至三道通长的受压系杆。（2）下弦横向水平支撑作用：将山墙风荷载及纵向水平荷载传至纵向柱列，同时防止物价下弦的侧向振动。布置原则：山墙抗风柱与屋架下弦连接时；有吊点设在屋架下弦的纵向运行的悬挂式吊车（或电葫芦）时；厂房内有较大的振动源，如设有硬钩吊车或50kN以上的锻锤时。（3）纵向水平支撑作用：加强屋盖结构的横向水平刚度。布置原则：厂房内设有硬钩桥式吊车或50kN级以上锻锤时，可沿中间柱列适当增加纵向水平支撑；纵向水平支撑及横向水平支撑应尽量连接成封闭的水平支撑系统。（4）垂直支撑和水平系杆作用：垂直支撑用来保证屋架承受荷载后在平面外的稳定并传递纵向水平力，其应与横向水平支撑不知在同一柱间内。水平系杆分为上、下弦水平系杆，上弦系杆可保证屋架上弦或屋面梁受压翼缘的侧向稳定，下弦水平系杆可防止在吊车或其他水平振动时屋架下弦发生侧向颤动。（5）天窗架支撑作用：保证天窗架上弦的侧向稳定和将天窗端壁上的风荷载传给屋架。柱间支撑：是...
