可焊接三元乙丙橡胶防水卷材VIP专享VIP免费

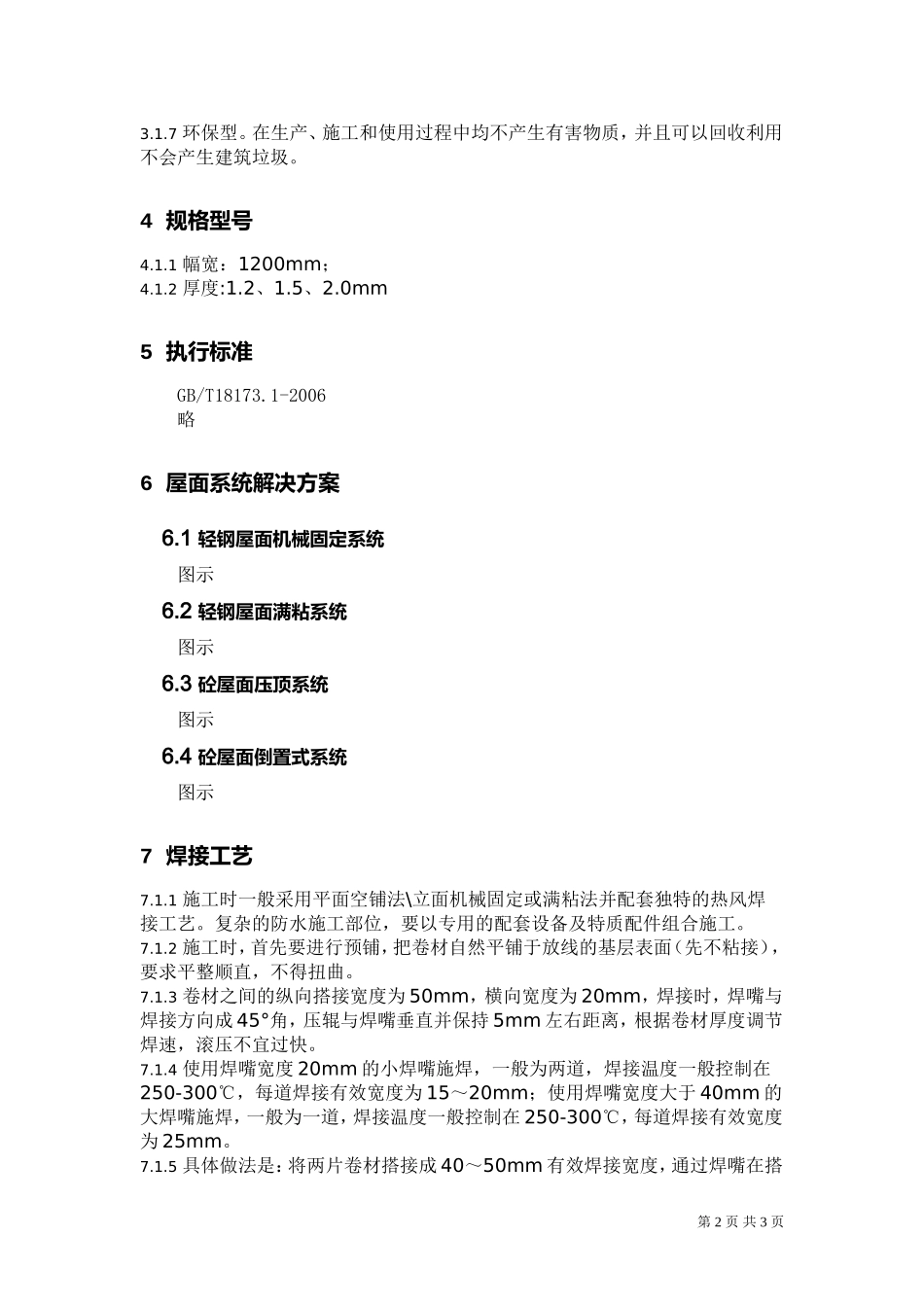

WEP可焊接三元乙丙防水卷材文案1产品简介柔性屋面系统在世界范围内已经有好几年的成熟历史，尤其在大型厂房、仓储、物流等屋面已广泛盈盈。其构造简单清晰：压型钢板结构-隔气-保温-防水，各层次分别划分整个屋面的各个功能；防水层则作使整个屋面免受雨水的侵蚀，所以优秀的防水材料在整个柔性屋面中起着至关重要的作用，由宏源公司研制的WEP可焊接三元乙丙防水卷材，是世界先进的防水材料之一，其既具有三元乙丙橡胶的优良的耐候性、耐老化性；搭接缝还可以热空气焊接，克服了三元乙丙卷材胶粘施工的复杂性，使接缝更为牢固防水质量更为可靠2研发背景三元乙丙卷材被世界公认为综合性能最好的防水卷材，美国卡莱尔公司于1987年在国内设立分支机构，进口EPDM以其优异的物理性能开始被大量的中国建筑工程项目应用。但，胶黏剂满粘施工工法，专用搭接胶水、自硫化泛水等为细部配套；基层要求高：必须干燥、平整、坚实；由于胶黏剂和配套产品的综合造价大大高于EPDM卷材本身，导致绝大部分工程施工都使用了国内厂家耐候性及耐水性差的胶黏剂，在保修期内出现卷材搭接部位频繁翘边、渗漏。宏源公司的焊接三元乙丙卷材及其应用系统是经过多年的潜心材料研发，借鉴国外先进的安装工艺技术及5年以上的实际大型工程应用测试的非常完善、安全、成熟的防水产品。该产品是以乙烯、丙烯和二烯烃三种单体共聚合成的三元乙丙橡胶为主体，掺入适量的聚烯烃类DOP热焊接剂、炭黑、促进剂等，采用冷喂料挤出经连续硫化工艺设备，多道工序混合，进行连续硫化经压挤出或延成形后的匀质片材。3主要特性3.1.1物理机械性能稳定、耐久性和抗老化能力好，其耐油耐溶剂性能与通用型氯丁橡胶不相上下。3.1.2良好的耐热性以及耐寒性，可在（–60—150℃）范围内使用。3.1.3很高的撕裂强度及延伸率，对建筑物的收缩或开裂的适应能力强。3.1.4比重轻（0.90—0.97），外观质量均匀，具有较好的柔软性和弹性。3.1.5焊接性好，材料之间可以直接焊接，有利于保证焊缝的质量。焊接后形成整体的防水层。3.1.6尺寸稳定性好，加热收缩量很小，变形很小，保持施工时的良好状态。第1页共3页3.1.7环保型。在生产、施工和使用过程中均不产生有害物质，并且可以回收利用不会产生建筑垃圾。4规格型号4.1.1幅宽：1200mm；4.1.2厚度:1.2、1.5、2.0mm5执行标准GB/T18173.1-2006略6屋面系统解决方案6.1轻钢屋面机械固定系统图示6.2轻钢屋面满粘系统图示6.3砼屋面压顶系统图示6.4砼屋面倒置式系统图示7焊接工艺7.1.1施工时一般采用平面空铺法\立面机械固定或满粘法并配套独特的热风焊接工艺。复杂的防水施工部位，要以专用的配套设备及特质配件组合施工。7.1.2施工时，首先要进行预铺，把卷材自然平铺于放线的基层表面（先不粘接），要求平整顺直，不得扭曲。7.1.3卷材之间的纵向搭接宽度为50mm，横向宽度为20mm，焊接时，焊嘴与焊接方向成45°角，压辊与焊嘴垂直并保持5mm左右距离，根据卷材厚度调节焊速，滚压不宜过快。7.1.4使用焊嘴宽度20mm的小焊嘴施焊，一般为两道，焊接温度一般控制在250-300℃，每道焊接有效宽度为15～20mm；使用焊嘴宽度大于40mm的大焊嘴施焊，一般为一道，焊接温度一般控制在250-300℃，每道焊接有效宽度为25mm。7.1.5具体做法是：将两片卷材搭接成40～50mm有效焊接宽度，通过焊嘴在搭第2页共3页接处吹出热风加热，要求焊接从流水坡度的下坡开始，以防卷材在铺设焊接时，发生歪斜现象。当焊嘴出口温度250-280℃时，可使防水卷材边缘达到捏合状态，其间焊接漏焊不超过去1%m。同时用压辊加压，将两片卷材熔为一体。在焊接平面直线时，用自动焊接机，连续焊接；立面、圆弧线用手动焊枪间断焊接。焊接后，卷材要轻轻抚平。8编制建议8.1搭接系统8.1.1该产品最大的特点就是搭接系统，需要突出焊接搭接。搭接带搭接和胶黏剂搭接都是普通三元乙丙使用的方法，这两类搭接建议取消。8.1.2焊接搭接和胶粘搭接的拉力机试验实物图需要对比，需要剪切和剥离试验数据。8.2满粘系统8.2.1目前的满粘只能胶粘，地下室一般都推崇满粘做法。地下结构泡在地下水中对胶的耐水性有要求，如果脱胶，窜水的问题不好解决。8.2.2EPDM最...
