建筑制图练习卷(三)VIP免费

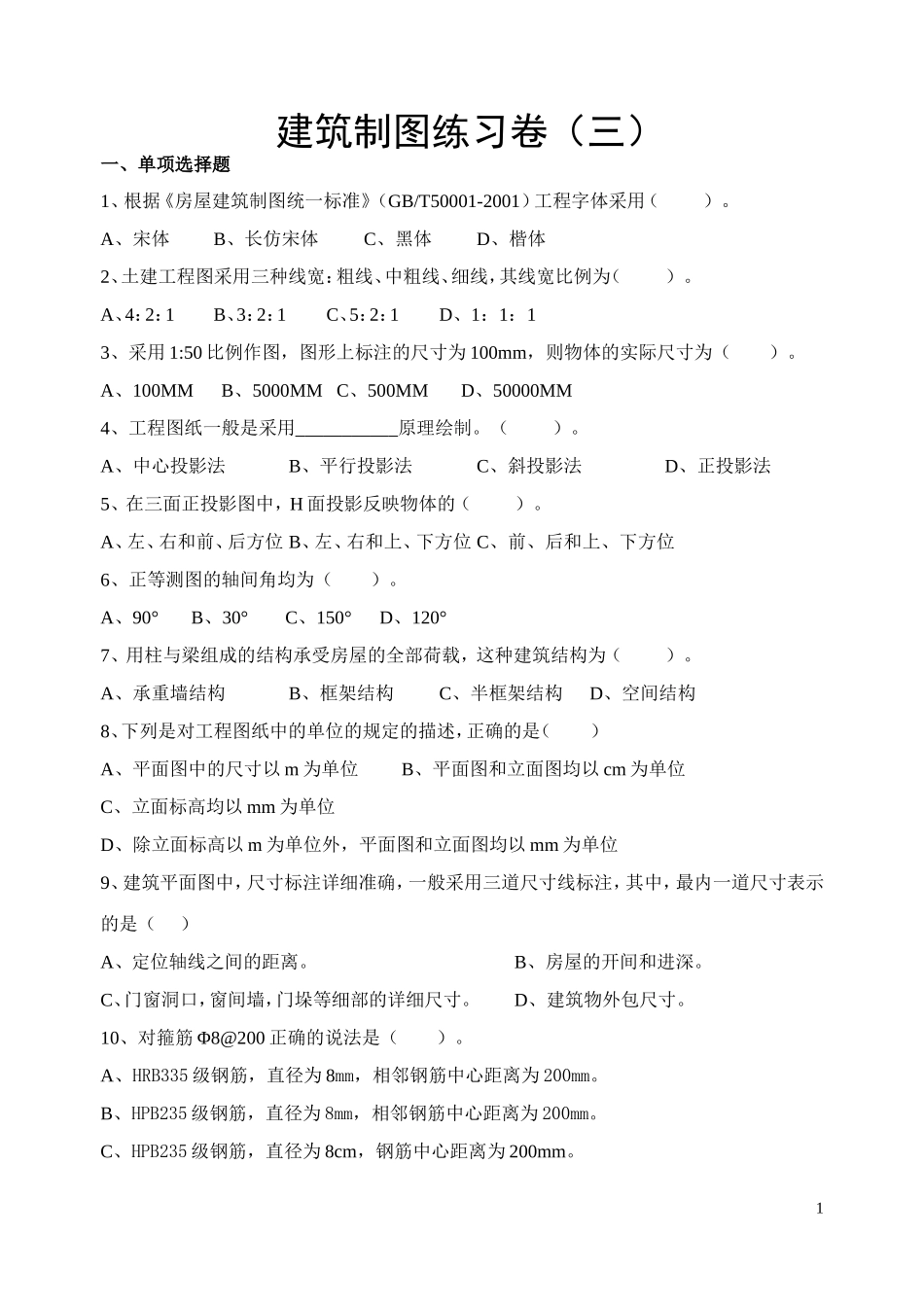

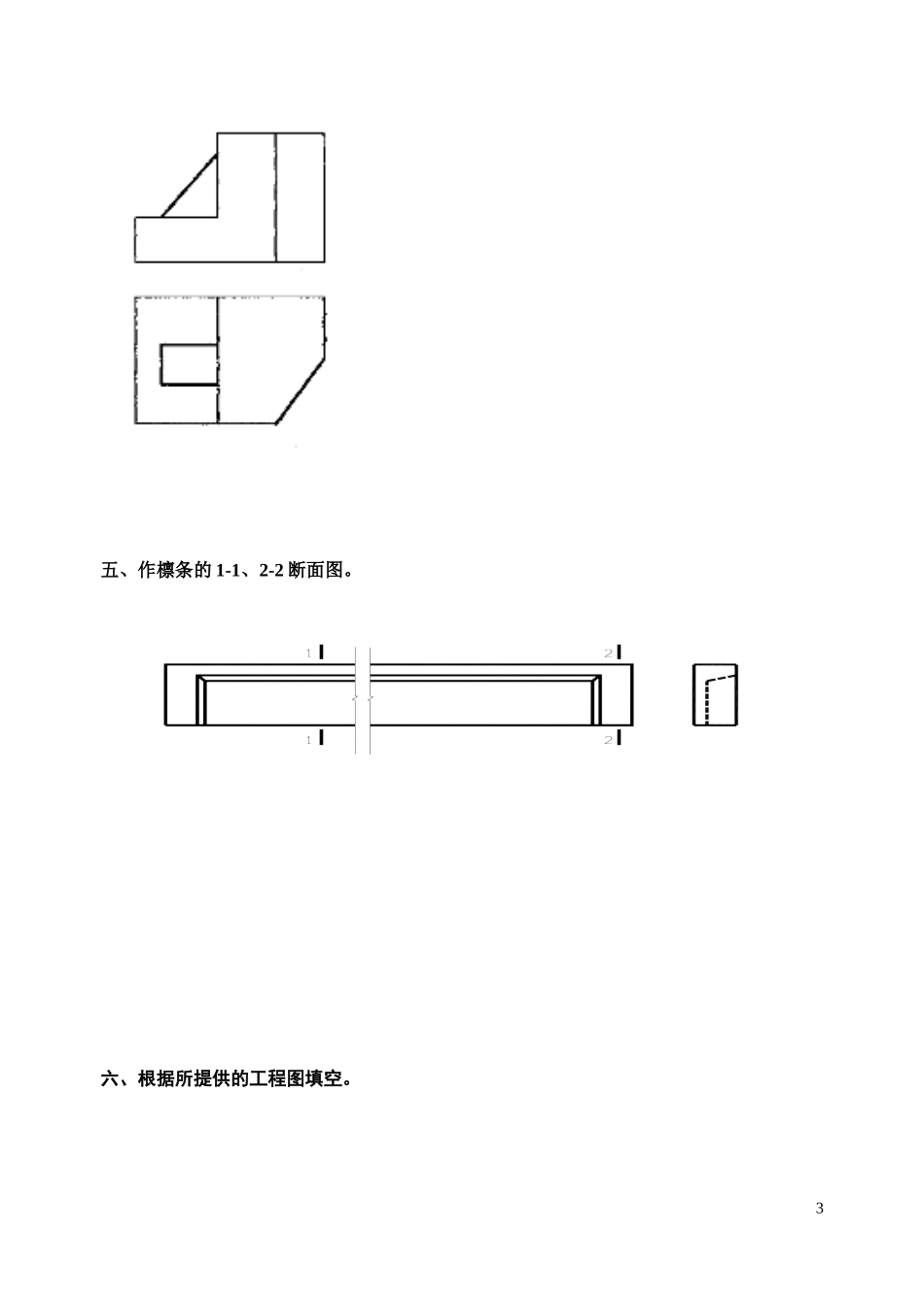

建筑制图练习卷（三）一、单项选择题1、根据《房屋建筑制图统一标准》（GB/T50001-2001）工程字体采用（）。A、宋体B、长仿宋体C、黑体D、楷体2、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（）。A、4：2：1B、3：2：1C、5：2：1D、1：1：13、采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为（）。A、100MMB、5000MMC、500MMD、50000MM4、工程图纸一般是采用___________原理绘制。（）。A、中心投影法B、平行投影法C、斜投影法D、正投影法5、在三面正投影图中，H面投影反映物体的（）。A、左、右和前、后方位B、左、右和上、下方位C、前、后和上、下方位6、正等测图的轴间角均为（）。A、90°B、30°C、150°D、120°7、用柱与梁组成的结构承受房屋的全部荷载，这种建筑结构为（）。A、承重墙结构B、框架结构C、半框架结构D、空间结构8、下列是对工程图纸中的单位的规定的描述，正确的是（）A、平面图中的尺寸以m为单位B、平面图和立面图均以cm为单位C、立面标高均以mm为单位D、除立面标高以m为单位外，平面图和立面图均以mm为单位9、建筑平面图中，尺寸标注详细准确，一般采用三道尺寸线标注，其中，最内一道尺寸表示的是（）A、定位轴线之间的距离。B、房屋的开间和进深。C、门窗洞口，窗间墙，门垛等细部的详细尺寸。D、建筑物外包尺寸。10、对箍筋Φ8@200正确的说法是（）。A、HRB335级钢筋，直径为8mm，相邻钢筋中心距离为200mm。B、HPB235级钢筋，直径为8mm，相邻钢筋中心距离为200mm。C、HPB235级钢筋，直径为8cm，钢筋中心距离为200mm。1二、填空题1.组合体的类型大致上有、、三种。2.识读投影图的方法，一般有和两种。3.尺寸标注的四要素:。4.轴测投影根据投影方向是否垂直于轴测投影图，分为和两大类。5.用来区别不同轴测类型的指标是和。6.正轴测投影图的三个轴间角都等于。7.剖面图符号包括和两部分，其中剖切位置线长，投影方向线长。8.形体被剖切后形成的断面轮廓线，用线画出，未被剖切到的形体轮廓线，常画成线。9.断面图包括、、三种。10．建筑图纸一般把定为相对标高的零点，写为。标高符号的小三角形高约，是三角形。三、根据形体的两面投影，补画第三投影。四、作形体的正等测图（尺寸从图中量取）2五、作檩条的1-1、2-2断面图。六、根据所提供的工程图填空。31、该工程共_____层，共高________米，底层高_______米；底层地面的标高_________米，室外标高______________米，室内外高差__________________毫米，第二层楼面标高是_________米，女儿墙的高度为_________毫米。2、外墙装饰材料为____________________和______________________。3、坡屋面檐口的标高为______________米和____________米。4、立面图中，横向编号自左向右依次为_________________________________________。5、圆圈中下面数字表示___________________________，上面数字______________________。4
