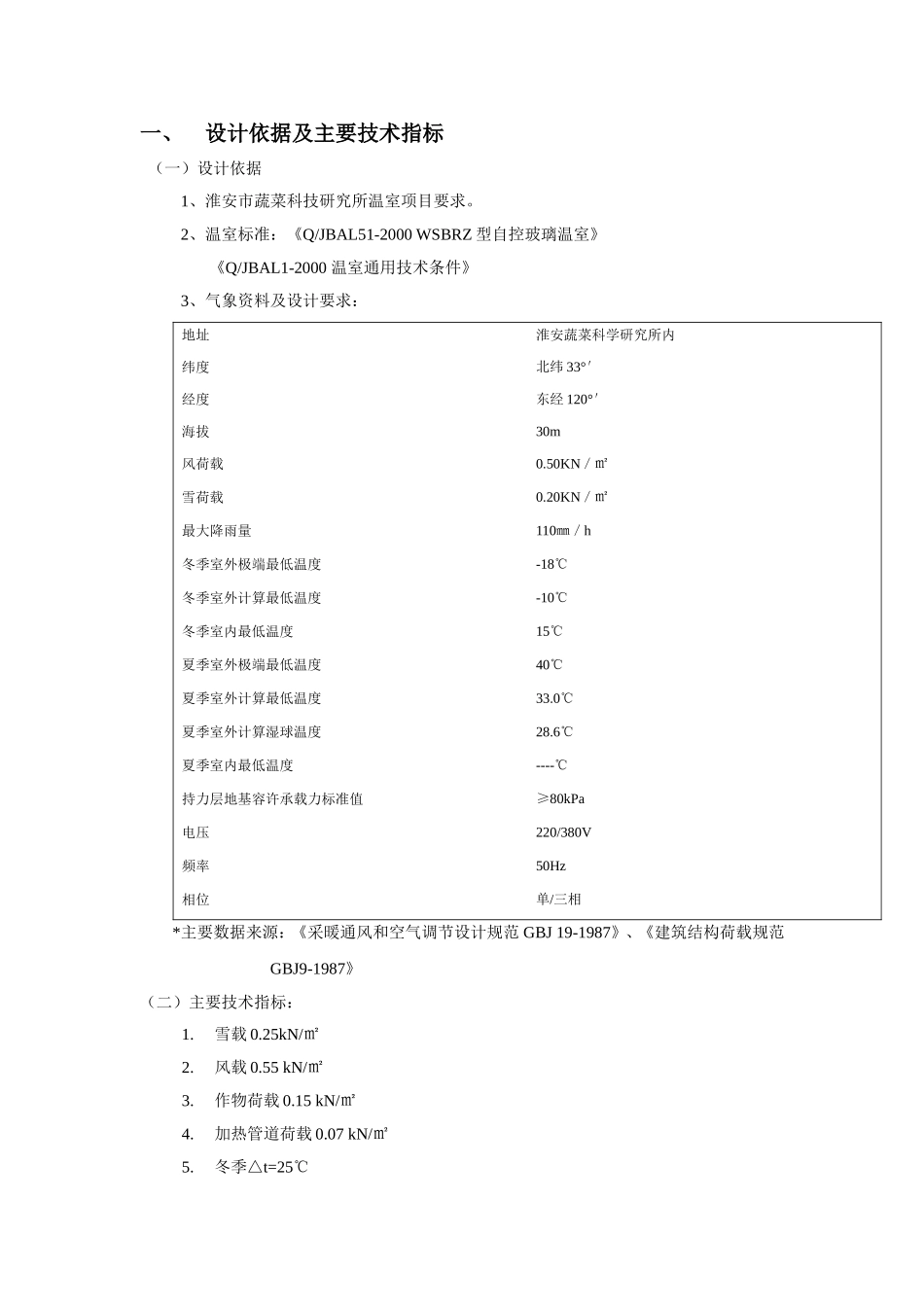

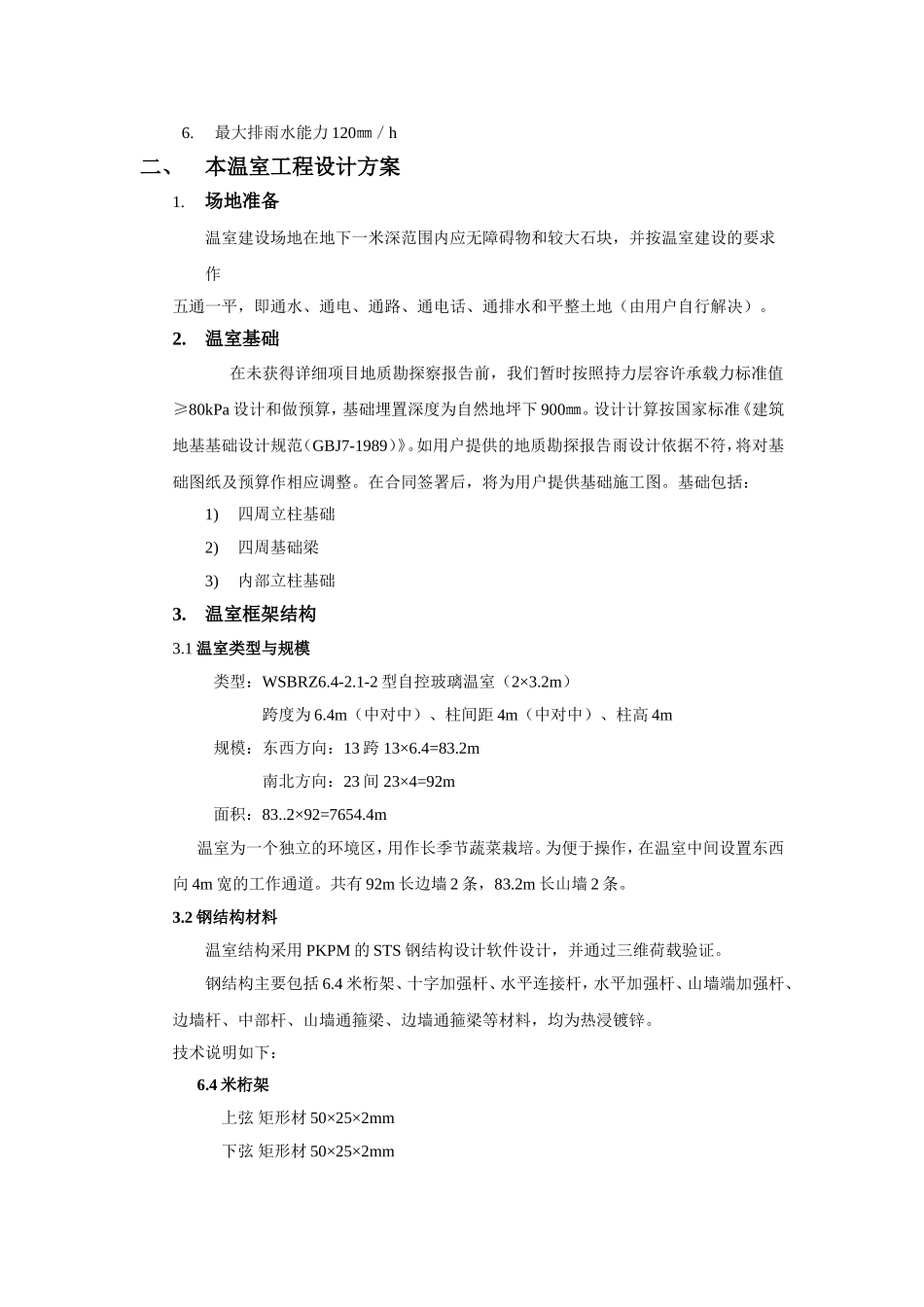

一、设计依据及主要技术指标（一）设计依据1、淮安市蔬菜科技研究所温室项目要求。2、温室标准：《Q/JBAL51-2000WSBRZ型自控玻璃温室》《Q/JBAL1-2000温室通用技术条件》3、气象资料及设计要求：地址淮安蔬菜科学研究所内纬度北纬33°′经度东经120°′海拔30m风荷载0.50KN／㎡雪荷载0.20KN／㎡最大降雨量110㎜／h冬季室外极端最低温度-18℃冬季室外计算最低温度-10℃冬季室内最低温度15℃夏季室外极端最低温度40℃夏季室外计算最低温度33.0℃夏季室外计算湿球温度28.6℃夏季室内最低温度----℃持力层地基容许承载力标准值≥80kPa电压220/380V频率50Hz相位单/三相*主要数据来源：《采暖通风和空气调节设计规范GBJ19-1987》、《建筑结构荷载规范GBJ9-1987》（二）主要技术指标：1.雪载0.25kN/㎡2.风载0.55kN/㎡3.作物荷载0.15kN/㎡4.加热管道荷载0.07kN/㎡5.冬季△t=25℃6.最大排雨水能力120㎜／h二、本温室工程设计方案1.场地准备温室建设场地在地下一米深范围内应无障碍物和较大石块，并按温室建设的要求作五通一平，即通水、通电、通路、通电话、通排水和平整土地（由用户自行解决）。2.温室基础在未获得详细项目地质勘探察报告前，我们暂时按照持力层容许承载力标准值≥80kPa设计和做预算，基础埋置深度为自然地坪下900㎜。设计计算按国家标准《建筑地基基础设计规范（GBJ7-1989）》。如用户提供的地质勘探报告雨设计依据不符，将对基础图纸及预算作相应调整。在合同签署后，将为用户提供基础施工图。基础包括：1)四周立柱基础2)四周基础梁3)内部立柱基础3.温室框架结构3.1温室类型与规模类型：WSBRZ6.4-2.1-2型自控玻璃温室（2×3.2m）跨度为6.4m（中对中）、柱间距4m（中对中）、柱高4m规模：东西方向：13跨13×6.4=83.2m南北方向：23间23×4=92m面积：83..2×92=7654.4m温室为一个独立的环境区，用作长季节蔬菜栽培。为便于操作，在温室中间设置东西向4m宽的工作通道。共有92m长边墙2条，83.2m长山墙2条。3.2钢结构材料温室结构采用PKPM的STS钢结构设计软件设计，并通过三维荷载验证。钢结构主要包括6.4米桁架、十字加强杆、水平连接杆，水平加强杆、山墙端加强杆、边墙杆、中部杆、山墙通箍梁、边墙通箍梁等材料，均为热浸镀锌。技术说明如下：6.4米桁架上弦矩形材50×25×2mm下弦矩形材50×25×2mm腹杆Φ12圆钢高度400mm内部立柱，采用矩形管材100×50×3mm，温室内部沿长度方向每4m一根，沿跨度方向每6.4m一根。十字加强杆，采用Φ19×1.5mm圆钢作为十字支撑杆，下梁采用80×50×3mm矩形管材；上梁采用40×40×1.5mm矩形管材.水平加强杆，采用Φ19×1.5mm圆钢，每跨2套.。山墙端加强杆，采用Φ19×1.5mm圆钢。山墙立柱，采用100×80×3mm矩形管材，带长12cm的T50-50，用于加热系统和帘幕安装。每3.2m一根。边墙立柱，每隔2m采用矩形管材100×50×3mm及采用100×50×2mm间隔分布。山墙通箍梁，采用U形材40×40×80×3mm，每面墙2排。边墙通箍梁，采用U形材40×40×80×2mm，每面墙2排。3.20米弓形线，采用10mm圆钢，具连接板，可调，安装于蔬菜栽培温室内。上述钢材部件均按《GB/T13912-1992金属覆盖层—钢铁制品热镀锌层技术要求》经热浸镀锌处理。链接固定件主要使用符合GB5782标准（采用8.8级）的M8、M10、M12六角螺栓和符合GB6170标准的相应螺母，均经热浸镀锌或达克罗防腐处理。在于天沟连接的地方，使用特制M8尼龙垫圈防漏。3.3铝合金部件在铝合金构件设计中，为提高铝合金强度，所选牌号高于进口荷兰温室型材，但充分吸取了荷兰温室遮荫面积小，连接方式合理等长处。铝合金型材采用国家标准《GB/T5237—1993铝合金建筑型材》生产制造。屋顶按抗风暴设计，由屋脊（屋顶倾斜度约22°）、屋脊连接件、玻璃装配条、天沟辺条、各种支撑组件、屋顶通风窗、边墙铝合金立柱等组成，屋顶通风面积29%左右。为了防止风暴危险，在屋顶和墙体的某些部位采用小玻璃安装并采取抗风缆加强：在4个端山墙和4个端边墙的第一个2.4米采用半块玻璃安装。在靠近山墙的屋顶采用半块玻璃安装，在这个区域仅安装一扇通风窗。在两边最外边的一条（靠近边墙），屋脊的两边都采用安装，而角...
