建筑制图选择题VIP免费

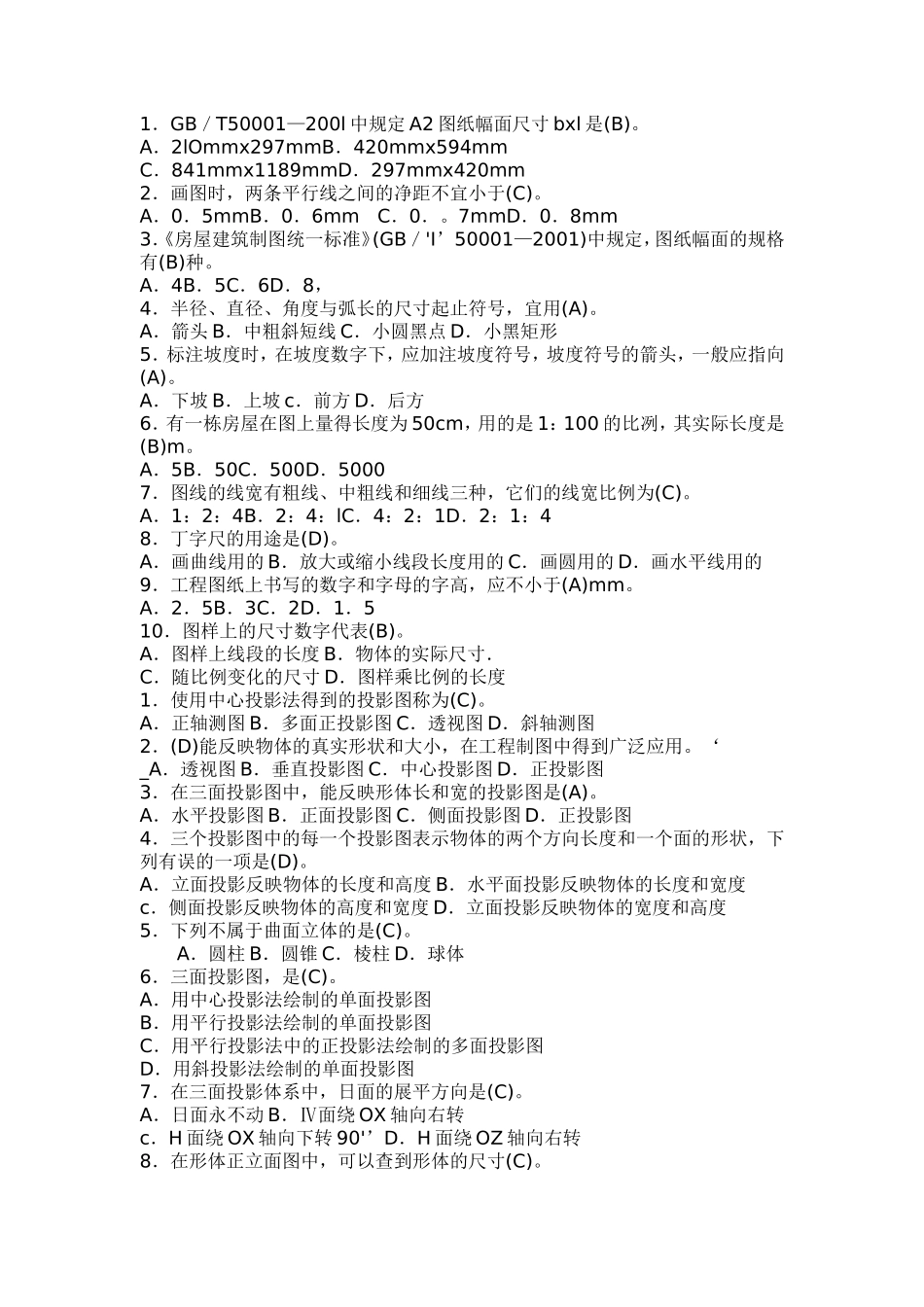

1．GB／T50001—200l中规定A2图纸幅面尺寸bxl是(B)。A．2lOmmx297mmB．420mmx594mmC．841mmx1189mmD．297mmx420mm2．画图时，两条平行线之间的净距不宜小于(C)。A．0．5mmB．0．6mmC．0．。7mmD．0．8mm3．《房屋建筑制图统一标准》(GB／'I’50001—2001)中规定，图纸幅面的规格有(B)种。A．4B．5C．6D．8，4．半径、直径、角度与弧长的尺寸起止符号，宜用(A)。A．箭头B．中粗斜短线C．小圆黑点D．小黑矩形5．标注坡度时，在坡度数字下，应加注坡度符号，坡度符号的箭头，一般应指向(A)。A．下坡B．上坡c．前方D．后方6．有一栋房屋在图上量得长度为50cm，用的是1：100的比冽，其实际长度是(B)m。A．5B．50C．500D．50007．图线的线宽有粗线、中粗线和细线三种，它们的线宽比例为(C)。A．1：2：4B．2：4：lC．4：2：1D．2：1：48．丁字尺的用途是(D)。A．画曲线用的B．放大或缩小线段长度用的C．画圆用的D．画水平线用的9．工程图纸上书写的数字和字母的字高，应不小于(A)mm。A．2．5B．3C．2D．1．510．图样上的尺寸数字代表(B)。A．图样上线段的长度B．物体的实际尺寸．C．随比例变化的尺寸D．图样乘比例的长度1．使用中心投影法得到的投影图称为(C)。A．正轴测图B．多面正投影图C．透视图D．斜轴测图2．(D)能反映物体的真实形状和大小，在工程制图中得到广泛应用。‘_A．透视图B．垂直投影图C．中心投影图D．正投影图3．在三面投影图中，能反映形体长和宽的投影图是(A)。A．水平投影图B．正面投影图C．侧面投影图D．正投影图4．三个投影图中的每一个投影图表示物体的两个方向长度和一个面的形状，下列有误的一项是(D)。A．立面投影反映物体的长度和高度B．水平面投影反映物体的长度和宽度c．侧面投影反映物体的高度和宽度D．立面投影反映物体的宽度和高度5．下列不属于曲面立体的是(C)。A．圆柱B．圆锥C．棱柱D．球体6．三面投影图，是(C)。A．用中心投影法绘制的单面投影图B．用平行投影法绘制的单面投影图C．用平行投影法中的正投影法绘制的多面投影图D．用斜投影法绘制的单面投影图7．在三面投影体系中，日面的展平方向是(C)。A．日面永不动B．Ⅳ面绕OX轴向右转c．H面绕OX轴向下转90'’D．H面绕OZ轴向右转8．在形体正立面图中，可以查到形体的尺寸(C)。A．高和宽B．长和宽·C．长和高D．宽和高9．若直线的三面投影图中，H面投影为一点，另外两投影为平行投影轴直线，则此直线为(D)。-A．投影面平行线B．投影面垂直线C．一般位置直线D．铅垂线10．若直线的三面投影图中，Ⅳ、形面的投影平行于投影轴，y面的投影倾斜于投影轴，该直线是(A)。A．正平线B．侧平线C．水平线D．正垂线11．如果一个平面的一个投影为平面图形，而另外两个投影积聚为平行于投影轴的直线，该平面就是(A)。A．投影面平行面，B．投影面垂直面c．一般位置平面D．倾斜面12．平面的H面I投影为一倾斜于投影轴的直线，玖∥投影为平面的类似形，则此平厦为(A)。A．铅垂面B。正垂面C．侧垂面D．水平面13．钢筋混凝土梁结构详图中，配筋图中的断面图，采用的是(A)。A．移出断面图B．中断断面图C．重合断面图D．剖视图14．形体的左右方位，在六面投影图中方位与空间方位相反的图为(C)。A．正立面图B．平面图C．背立面图D．左侧立面图15．同坡屋面中檐口线相交的两个坡面相交，其交线为(C)。A．屋脊线或斜脊线B．屋脊线或天沟线C．斜脊线或天沟线D．斜脊线或檐口线16．剖面图中的投影方向线与剖切位置线垂直，用粗实线表示，一般长度为(A)mm。A．4～6B．6～8C．6～10D．8～1017．正等轴测图中朋】，坐标面上的剖面线与水平直线的夹角为(C)。A．30。B．120。C．0。D．60。。18．“长对正、高平齐、宽相等”的投影规律只适用于(C)。A．透视图B．正轴测图C．三面正投影图D．正面斜二测图2．10层的住宅属于(d)。A．低层建筑B．多层建筑C．中高层建筑D．高层建筑3．钢筋混凝土墙耐火极限的测试，是从墙受到火开始到出现(a)状态的时间。A．钢筋混凝土墙穿透性裂缝B．钢筋混凝土墙坍塌C．钢筋混凝土墙钢筋断裂D．钢筋混凝土墙背火面温度达到220~C4．下列属于非承重构件的是(a)。A．门窗B．楼板C．楼梯D．基础5．不属于民用...
