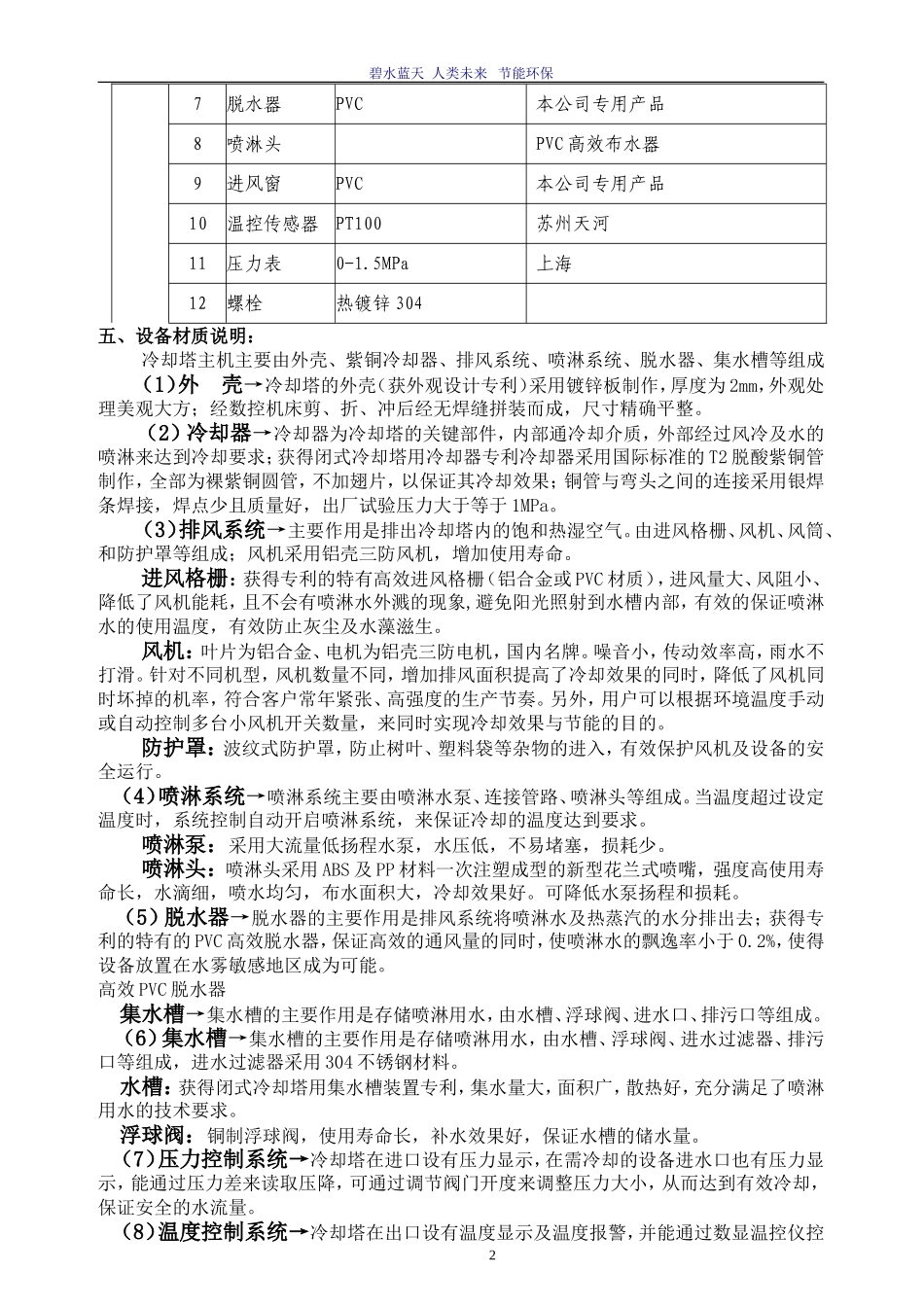

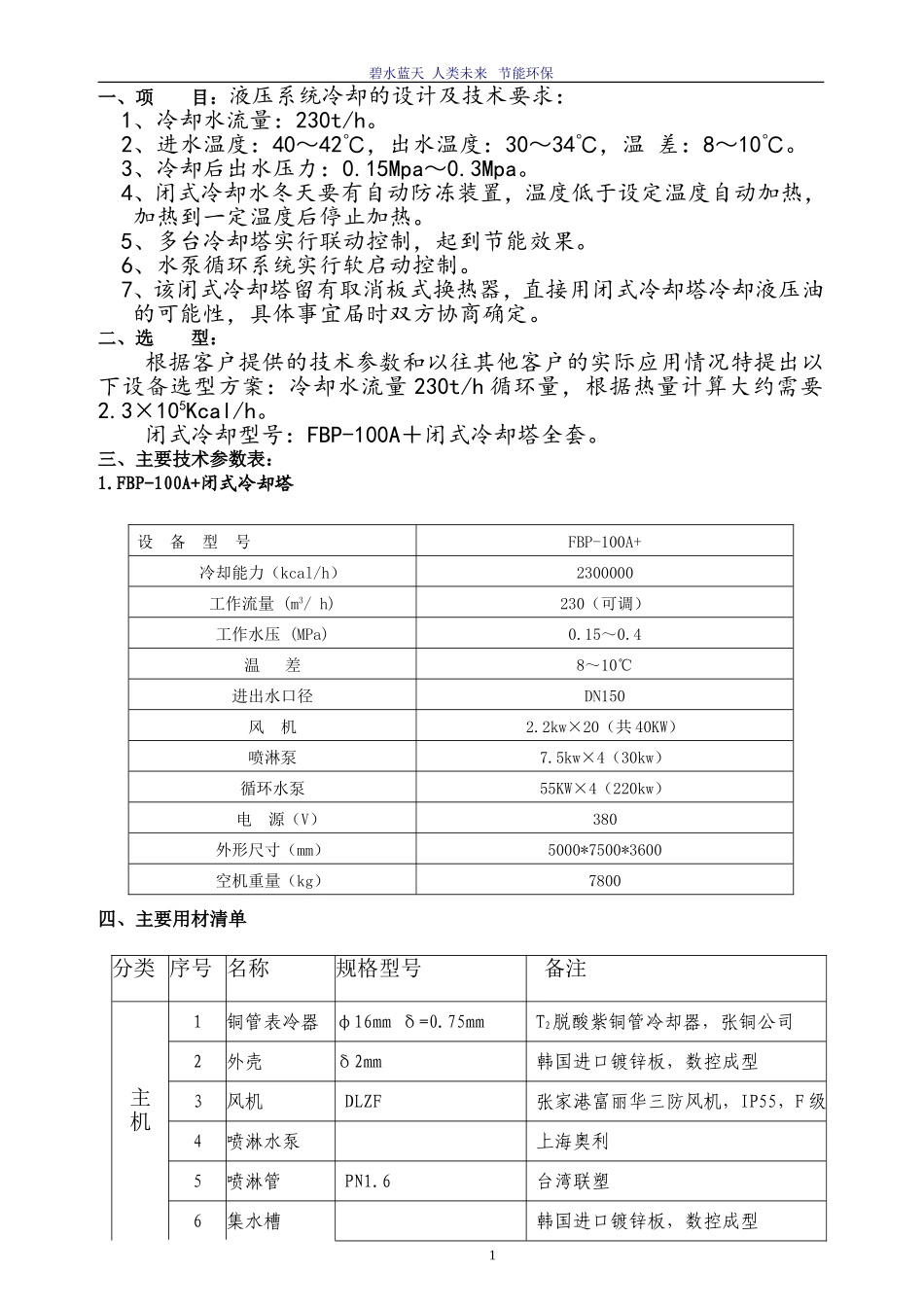

碧水蓝天人类未来节能环保技术协议甲方：天津赛瑞机器设备有限公司乙方：无锡沃特尔冷却设备有限公司经甲乙双方友好协商达成如下协议：1碧水蓝天人类未来节能环保一、项目：液压系统冷却的设计及技术要求：1、冷却水流量：230t/h。2、进水温度：40～42℃，出水温度：30～34℃，温差：8～10℃。3、冷却后出水压力：0.15Mpa～0.3Mpa。4、闭式冷却水冬天要有自动防冻装置，温度低于设定温度自动加热，加热到一定温度后停止加热。5、多台冷却塔实行联动控制，起到节能效果。6、水泵循环系统实行软启动控制。7、该闭式冷却塔留有取消板式换热器，直接用闭式冷却塔冷却液压油的可能性，具体事宜届时双方协商确定。二、选型：根据客户提供的技术参数和以往其他客户的实际应用情况特提出以下设备选型方案：冷却水流量230t/h循环量，根据热量计算大约需要2.3×105Kcal/h。闭式冷却型号：FBP-100A＋闭式冷却塔全套。三、主要技术参数表：1.FBP-100A+闭式冷却塔四、主要用材清单分类序号名称规格型号备注主机1铜管表冷器φ16mmδ=0.75mmT2脱酸紫铜管冷却器，张铜公司2外壳δ2mm韩国进口镀锌板，数控成型3风机DLZF张家港富丽华三防风机，IP55，F级4喷淋水泵上海奥利5喷淋管PN1.6台湾联塑6集水槽韩国进口镀锌板，数控成型1设备型号FBP-100A+冷却能力（kcal/h）2300000工作流量(m3/h)230（可调）工作水压(MPa)0.15～0.4温差8～10℃进出水口径DN150风机2.2kw×20（共40KW）喷淋泵7.5kw×4（30kw）循环水泵55KW×4（220kw）电源（V）380外形尺寸（mm）5000*7500*3600空机重量（kg）7800碧水蓝天人类未来节能环保7脱水器PVC本公司专用产品8喷淋头PVC高效布水器9进风窗PVC本公司专用产品10温控传感器PT100苏州天河11压力表0-1.5MPa上海12螺栓热镀锌304五、设备材质说明：冷却塔主机主要由外壳、紫铜冷却器、排风系统、喷淋系统、脱水器、集水槽等组成（1）外壳→冷却塔的外壳（获外观设计专利）采用镀锌板制作，厚度为2mm，外观处理美观大方；经数控机床剪、折、冲后经无焊缝拼装而成，尺寸精确平整。（2）冷却器→冷却器为冷却塔的关键部件，内部通冷却介质，外部经过风冷及水的喷淋来达到冷却要求；获得闭式冷却塔用冷却器专利冷却器采用国际标准的T2脱酸紫铜管制作，全部为裸紫铜圆管，不加翅片，以保证其冷却效果；铜管与弯头之间的连接采用银焊条焊接，焊点少且质量好，出厂试验压力大于等于1MPa。（3）排风系统→主要作用是排出冷却塔内的饱和热湿空气。由进风格栅、风机、风筒、和防护罩等组成；风机采用铝壳三防风机，增加使用寿命。进风格栅：获得专利的特有高效进风格栅（铝合金或PVC材质），进风量大、风阻小、降低了风机能耗，且不会有喷淋水外溅的现象,避免阳光照射到水槽内部，有效的保证喷淋水的使用温度，有效防止灰尘及水藻滋生。风机：叶片为铝合金、电机为铝壳三防电机，国内名牌。噪音小，传动效率高，雨水不打滑。针对不同机型，风机数量不同，增加排风面积提高了冷却效果的同时，降低了风机同时坏掉的机率，符合客户常年紧张、高强度的生产节奏。另外，用户可以根据环境温度手动或自动控制多台小风机开关数量，来同时实现冷却效果与节能的目的。防护罩：波纹式防护罩，防止树叶、塑料袋等杂物的进入，有效保护风机及设备的安全运行。（4）喷淋系统→喷淋系统主要由喷淋水泵、连接管路、喷淋头等组成。当温度超过设定温度时，系统控制自动开启喷淋系统，来保证冷却的温度达到要求。喷淋泵：采用大流量低扬程水泵，水压低，不易堵塞，损耗少。喷淋头：喷淋头采用ABS及PP材料一次注塑成型的新型花兰式喷嘴，强度高使用寿命长，水滴细，喷水均匀，布水面积大，冷却效果好。可降低水泵扬程和损耗。（5）脱水器→脱水器的主要作用是排风系统将喷淋水及热蒸汽的水分排出去；获得专利的特有的PVC高效脱水器，保证高效的通风量的同时，使喷淋水的飘逸率小于0.2%，使得设备放置在水雾敏感地区成为可能。高效PVC脱水器集水槽→集水槽的主要作用是存储喷淋用水，由水槽、浮球阀、进水口、排污口等组成。（6）集水槽→集水槽的主要作用是存储喷淋用水，由水槽、浮球阀、进水过滤器、排污口等...
