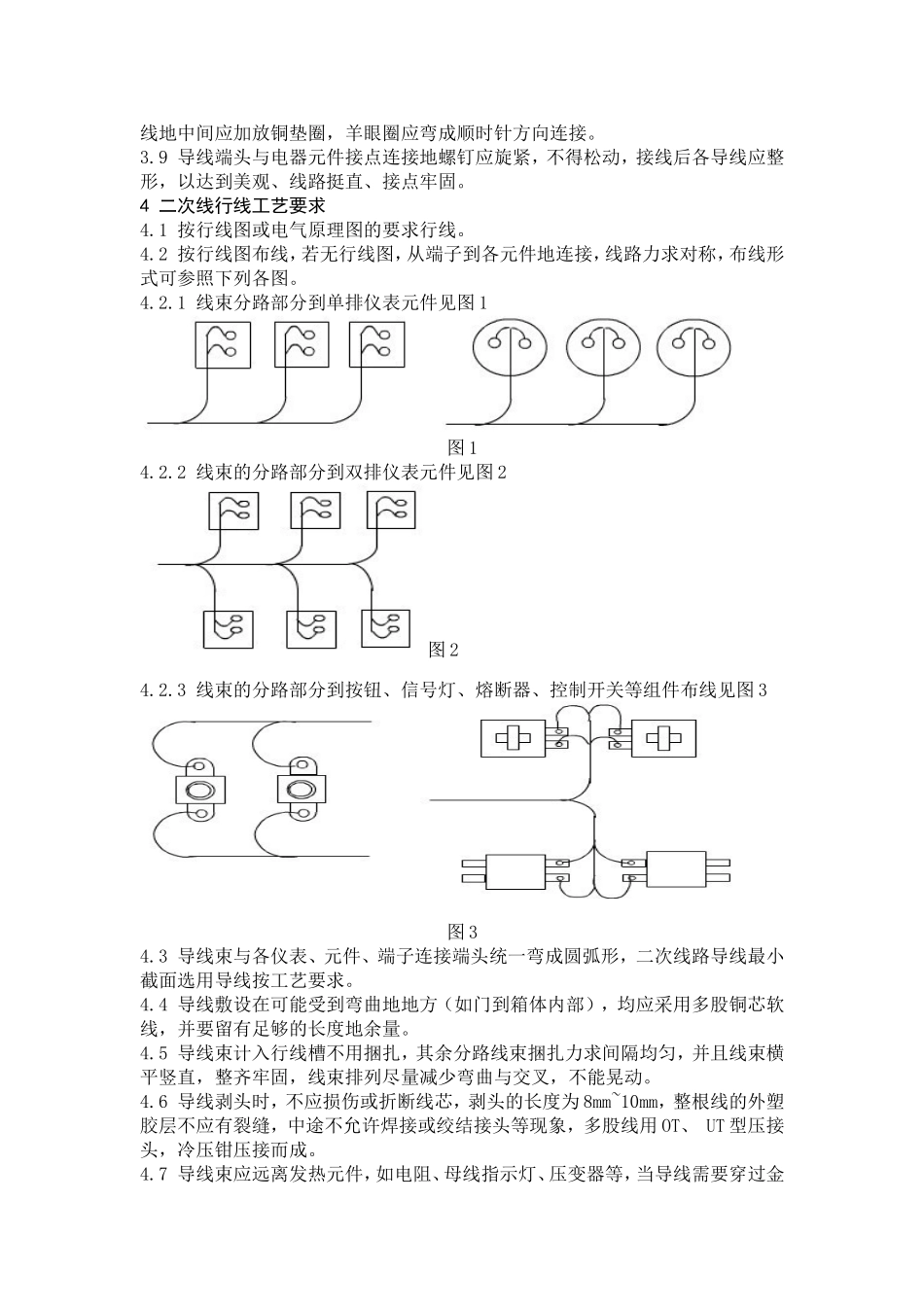

天津汉海环保设备有限公司液压动力站电器接线规程1、范围本规程规定了液压动力站电器的接线及工艺要求。本规程适用于成套液压动力站产品，柴油机驱动的其他产品和成套低压开关设备、电器控制箱（柜）亦可参照执行。2、行线前的准备2.1准备各种规定的OT、UT型铜接头，BV、BVR、RV、聚氯乙烯绝缘铜芯线，阻燃聚丙烯缠绕管、铁心塑料扎线、套管、通用行线槽，松香焊丝及中性焊剂、各种紧固件。2.2准备工具如钢丝钳、斜口钳、园嘴钳、扁嘴钳、电动扳手、电烙铁、剥线钳、起子、剪刀等。3一次线行线工艺要求3.1按行线图或电气原理图的要求确定布线方案。3.2导线以横平竖直原则，折弯部分地圆角半径应不小于R10.3.3导线的落料要按照图样规定选择线径截面，单胶导线直头连接的导线剥头长度按表1，而弯羊眼圈连接的按表2，对于多股导线应压接铜街头连接，其剥头长度应超出铜接头孔径深度的1mm—3mm，剥头时不应损害和折断铜芯线。表1表23.4多股铜芯线与铜接头压接时，铜接头地孔径截面应和导线截面相配合，铜接头的安装孔应和电器元件接点螺钉直径相一致，导线塑料部分应与铜接头端头靠紧，铜接头压接后不应有松动现象。3.5导线与铜接头处应有套管，其颜色为黑色或淡色，套管地长度为15mm~20mm。3.6导线束捆扎力求间隔均匀，线束排列层次分明，尽量减少弯曲与交叉，导线或导线束与电器元件接点连接除爪形垫圈外，螺钉上均有平垫圈和弹簧垫圈，旋紧程度以弹簧垫圈压平为准。3.7导线应远离发热元件，最小距离应大于15mm，应避免将导线敷设于发热元件上方。3.8电器元件一个接点只能接一根导线，当需要连接两根及两根以上导线时，导导线规格剥头长度（按螺钉大小分）mmM5M6M8M10M121/1.3725283440471/1.7626303642481/2.2428313844501/2.733033394652导线规格剥头长度mm1/1.37101/1.76101/2.24121/2.7315线地中间应加放铜垫圈，羊眼圈应弯成顺时针方向连接。3.9导线端头与电器元件接点连接地螺钉应旋紧，不得松动，接线后各导线应整形，以达到美观、线路挺直、接点牢固。4二次线行线工艺要求4.1按行线图或电气原理图的要求行线。4.2按行线图布线，若无行线图，从端子到各元件地连接，线路力求对称，布线形式可参照下列各图。4.2.1线束分路部分到单排仪表元件见图1图14.2.2线束的分路部分到双排仪表元件见图2图24.2.3线束的分路部分到按钮、信号灯、熔断器、控制开关等组件布线见图3图34.3导线束与各仪表、元件、端子连接端头统一弯成圆弧形，二次线路导线最小截面选用导线按工艺要求。4.4导线敷设在可能受到弯曲地地方（如门到箱体内部），均应采用多股铜芯软线，并要留有足够的长度地余量。4.5导线束计入行线槽不用捆扎，其余分路线束捆扎力求间隔均匀，并且线束横平竖直，整齐牢固，线束排列尽量减少弯曲与交叉，不能晃动。4.6导线剥头时，不应损伤或折断线芯，剥头的长度为8mm~10mm，整根线的外塑胶层不应有裂缝，中途不允许焊接或绞结接头等现象，多股线用OT、UT型压接头，冷压钳压接而成。4.7导线束应远离发热元件，如电阻、母线指示灯、压变器等，当导线需要穿过金属板孔时，金属板孔需要套上合适地橡皮护圈。导线束通过动臂部位时，必须把线束固定在接线夹上。4.8电器元件每一个接点接法如同一次线3.8条要求，带有金属外壳地电器元件应接地，导线选用黄绿双色地塑胶线。4.9用松香焊锡和中性焊剂焊接，焊点光洁牢固，元件接点间距较近，焊点桩头与导线必须套上塑料套管，焊渣用酒精回丝洗净。4.10导线束与各电器元件接点连接应达到一次线3.9条要求。5一、二次线行线后地检验5.1检验导线截面是否符合图样规定。5.2检验布线安装、各线路束是否达到横平竖直、整齐美观、线束固定，接点接头牢固，导线是否和金属外壳接触。5.3按电气原理图检验各导线接点是否正确、电气相位是否有错位或排列颠倒现象。6配线规范6.1控制回路用按接线图选择线径、线色，也可以根据用户要求选用其它颜色线。6.2CT二次回路用2.5mm2BVR绝缘导线（黑色或按图）。6.3接地线A、CT、PT二次接地线用2.5mm2BVR绝缘导线（黄绿相间色）。B、仪表设备、外壳接地线用2.5mm2BVR绝缘导线（黄绿相间色）。C、低压ABC，大变压器接...
