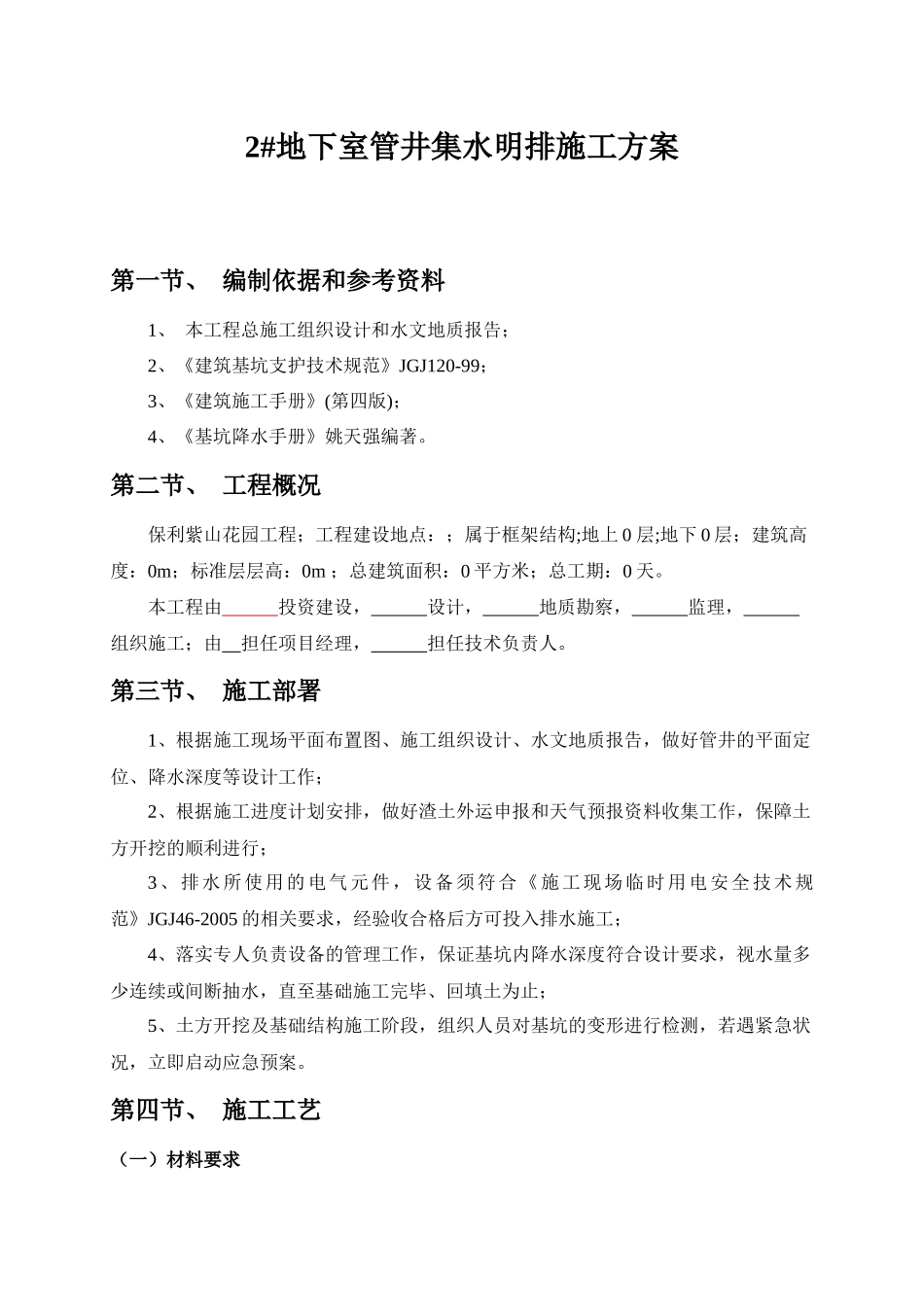

2#地下室管井集水明排施工方案第一节、编制依据和参考资料1、本工程总施工组织设计和水文地质报告；2、《建筑基坑支护技术规范》JGJ120-99；3、《建筑施工手册》(第四版)；4、《基坑降水手册》姚天强编著。第二节、工程概况保利紫山花园工程；工程建设地点：；属于框架结构;地上0层;地下0层；建筑高度：0m；标准层层高：0m；总建筑面积：0平方米；总工期：0天。本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。第三节、施工部署1、根据施工现场平面布置图、施工组织设计、水文地质报告，做好管井的平面定位、降水深度等设计工作；2、根据施工进度计划安排，做好渣土外运申报和天气预报资料收集工作，保障土方开挖的顺利进行；3、排水所使用的电气元件，设备须符合《施工现场临时用电安全技术规范》JGJ46-2005的相关要求，经验收合格后方可投入排水施工；4、落实专人负责设备的管理工作，保证基坑内降水深度符合设计要求，视水量多少连续或间断抽水，直至基础施工完毕、回填土为止；5、土方开挖及基础结构施工阶段，组织人员对基坑的变形进行检测，若遇紧急状况，立即启动应急预案。第四节、施工工艺（一）材料要求1、降水收集管井（成井深度为2.0米，合计4节/每井）用直径1000mm钢筋混凝土预制管，每段长度500mm，安装接头处缠绑二层滤网，内层为细滤网，采用网眼30-50孔/cm2的尼龙丝网，外层为粗滤网，用网眼3-10孔/cm2铁丝网或尼龙丝网或棕树皮，滤网外再缠20号铁丝、间距40mm。2、集水总管用直径75-100mm塑料水泵带。3、滤料粒径0.5-3.0cm石子，含泥量小于1%。（二）主要机具设备1、高压水泵2、循环水箱--钢板制，尺寸为2.5m×1.45m×1.2m。（三）施工操作要点1、基坑面积较大时，采用环形布置；基坑宽度小于10m时，采用单排线型布置；大于10m时作双排布置。喷射井管间距一般为2-3.5m；采用环形布置，进出口（道路）处的井点间距为5-7m。冲孔直径为400--600nmm，深度比滤管底深lm以上。2、施工工艺程序为：设置泵房、安装进排水总管→水冲法或钻孔法成井→安装喷射井点管、填滤料→接通进水、排水总管，并与高压水泵或空气压缩机接通→将各井点管的外管管口与排水管接通，并通到循环水箱→启动高压水泵或空气压缩机抽取地下水→用离心泵排除循环水箱中多余的水→测量观测井中地下水位。3、安装前应对喷射井点管逐根冲洗，检查完好始可使用。井点管埋设宜用套管冲枪（或钻机）成孔，加水及压缩空气排泥，当套管内含泥量经测定小于5%时，才下井管及灌砂，然后再将套管拔起。4、下井管时水泵应先开始运转，以便每下好一根井管，立即与总管接通（不接回水管）后及时进行单根试抽排泥，并测定真空度，待井管出水变清后为止，地面测定真空度不宜小于93.3kPa。全部井点管沉设完毕，再接通回水总管，全面试抽，然后让工作水循环进行正式工作。5、使用时开泵压力要小些（小于0.3MPa），以后再逐渐正常。抽水时如发现井管周围有泛砂冒水现象，应立即关闭井点管进行检修。工作水应保持清洁，试抽2d后应更换清水，以减轻工作水对喷嘴及水泵叶轮等的磨损，一般经7d左右即可稳定，开始挖土。第五节、质量要求及保证措施1、采用机械开挖和人工修护相结合方式开挖，当机械开挖至距槽底200mm处时改用人工开挖，以保证边坡坡度及槽底设计标高的准确性。2、为了减小或平衡动水压力，防止流砂现象产生，基坑深度超过10m的，采用二级管井井点降水。3、及时观测地下水位变化，定期观察井点管，应保证连续不断地抽水，正常的出水规律是“先大后小，先混后清”，如水上不来，或一直较混，或清后又混等，应立即检查纠正。4、若基坑面积很大，明沟排水可划分若干区域，并设置在基坑边2m处。具体做法：挖一道深600mm、沟底宽300mm的排水沟，排水沟断面为梯形。5、为了防止雨水淹没基坑，在基坑的四角（基坑尺寸不大的）或沿基坑边缘每隔30～50m设600集水井,井壁可用挡土板作临时支护，井底铺0.3m厚的砾石，以防泥砂堵塞水泵；安装3t/h深水泵，将水排至基坑外部，保持坑底干场作业。6、沉设井点管前，应先挖井点坑和排泥沟。井点坑直径应大于冲孔直径。冲孔直径不应小于...
