水稳基层的施工工艺VIP专享VIP免费

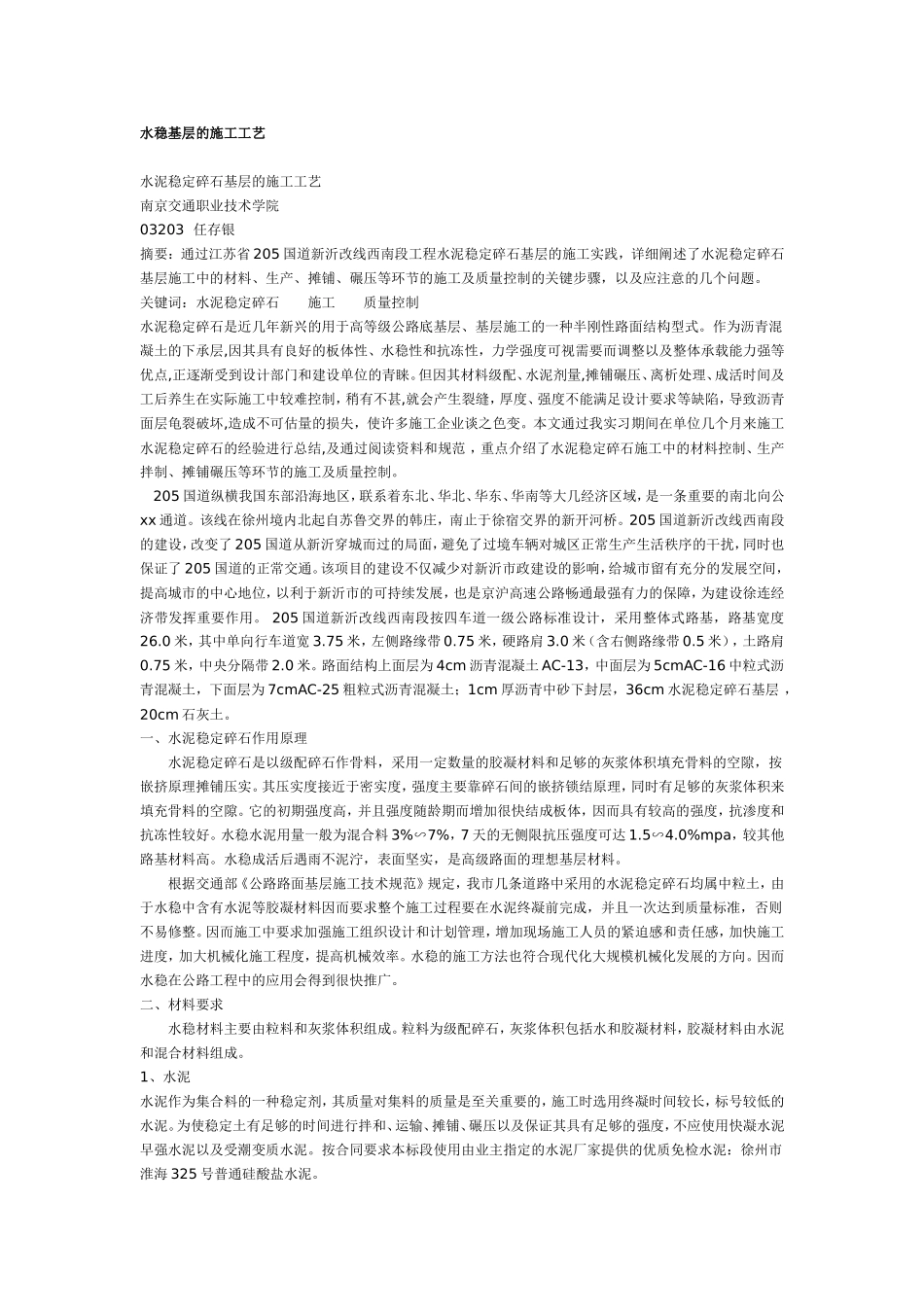

水稳基层的施工工艺水泥稳定碎石基层的施工工艺南京交通职业技术学院03203任存银摘要：通过江苏省205国道新沂改线西南段工程水泥稳定碎石基层的施工实践，详细阐述了水泥稳定碎石基层施工中的材料、生产、摊铺、碾压等环节的施工及质量控制的关键步骤，以及应注意的几个问题。关键词：水泥稳定碎石施工质量控制水泥稳定碎石是近几年新兴的用于高等级公路底基层、基层施工的一种半刚性路面结构型式。作为沥青混凝土的下承层,因其具有良好的板体性、水稳性和抗冻性，力学强度可视需要而调整以及整体承载能力强等优点,正逐渐受到设计部门和建设单位的青睐。但因其材料级配、水泥剂量,摊铺碾压、离析处理、成活时间及工后养生在实际施工中较难控制，稍有不甚,就会产生裂缝，厚度、强度不能满足设计要求等缺陷，导致沥青面层龟裂破坏,造成不可估量的损失，使许多施工企业谈之色变。本文通过我实习期间在单位几个月来施工水泥稳定碎石的经验进行总结,及通过阅读资料和规范，重点介绍了水泥稳定碎石施工中的材料控制、生产拌制、摊铺碾压等环节的施工及质量控制。205国道纵横我国东部沿海地区，联系着东北、华北、华东、华南等大几经济区域，是一条重要的南北向公xx通道。该线在徐州境内北起自苏鲁交界的韩庄，南止于徐宿交界的新开河桥。205国道新沂改线西南段的建设，改变了205国道从新沂穿城而过的局面，避免了过境车辆对城区正常生产生活秩序的干扰，同时也保证了205国道的正常交通。该项目的建设不仅减少对新沂市政建设的影响，给城市留有充分的发展空间，提高城市的中心地位，以利于新沂市的可持续发展，也是京沪高速公路畅通最强有力的保障，为建设徐连经济带发挥重要作用。205国道新沂改线西南段按四车道一级公路标准设计，采用整体式路基，路基宽度26.0米，其中单向行车道宽3.75米，左侧路缘带0.75米，硬路肩3.0米（含右侧路缘带0.5米），土路肩0.75米，中央分隔带2.0米。路面结构上面层为4cm沥青混凝土AC-13，中面层为5cmAC-16中粒式沥青混凝土，下面层为7cmAC-25粗粒式沥青混凝土；1cm厚沥青中砂下封层，36cm水泥稳定碎石基层，20cm石灰土。一、水泥稳定碎石作用原理水泥稳定碎石是以级配碎石作骨料，采用一定数量的胶凝材料和足够的灰浆体积填充骨料的空隙，按嵌挤原理摊铺压实。其压实度接近于密实度，强度主要靠碎石间的嵌挤锁结原理，同时有足够的灰浆体积来填充骨料的空隙。它的初期强度高，并且强度随龄期而增加很快结成板体，因而具有较高的强度，抗渗度和抗冻性较好。水稳水泥用量一般为混合料3%∽7%，7天的无侧限抗压强度可达1.5∽4.0%mpa，较其他路基材料高。水稳成活后遇雨不泥泞，表面坚实，是高级路面的理想基层材料。根据交通部《公路路面基层施工技术规范》规定，我市几条道路中采用的水泥稳定碎石均属中粒土，由于水稳中含有水泥等胶凝材料因而要求整个施工过程要在水泥终凝前完成，并且一次达到质量标准，否则不易修整。因而施工中要求加强施工组织设计和计划管理，增加现场施工人员的紧迫感和责任感，加快施工进度，加大机械化施工程度，提高机械效率。水稳的施工方法也符合现代化大规模机械化发展的方向。因而水稳在公路工程中的应用会得到很快推广。二、材料要求水稳材料主要由粒料和灰浆体积组成。粒料为级配碎石，灰浆体积包括水和胶凝材料，胶凝材料由水泥和混合材料组成。1、水泥水泥作为集合料的一种稳定剂，其质量对集料的质量是至关重要的，施工时选用终凝时间较长，标号较低的水泥。为使稳定土有足够的时间进行拌和、运输、摊铺、碾压以及保证其具有足够的强度，不应使用快凝水泥早强水泥以及受潮变质水泥。按合同要求本标段使用由业主指定的水泥厂家提供的优质免检水泥：徐州市淮海325号普通硅酸盐水泥。2、混合材料混合材料分活性和非活性两大类。活性材料是指粉煤灰等物质，可与水泥中析出的氧化钙作用。非活性材料是指不具有活性或活性甚低的人工或天然的矿物材料，对这类材料的品质要求是材料的细度和不含有害的成分。粉煤灰质量标准表1项目粉煤灰品质技术条件（GB1596-79）水工混凝土掺用粉煤灰技术暂行规定烧失量（%）含水量（%）三氧化硫...
