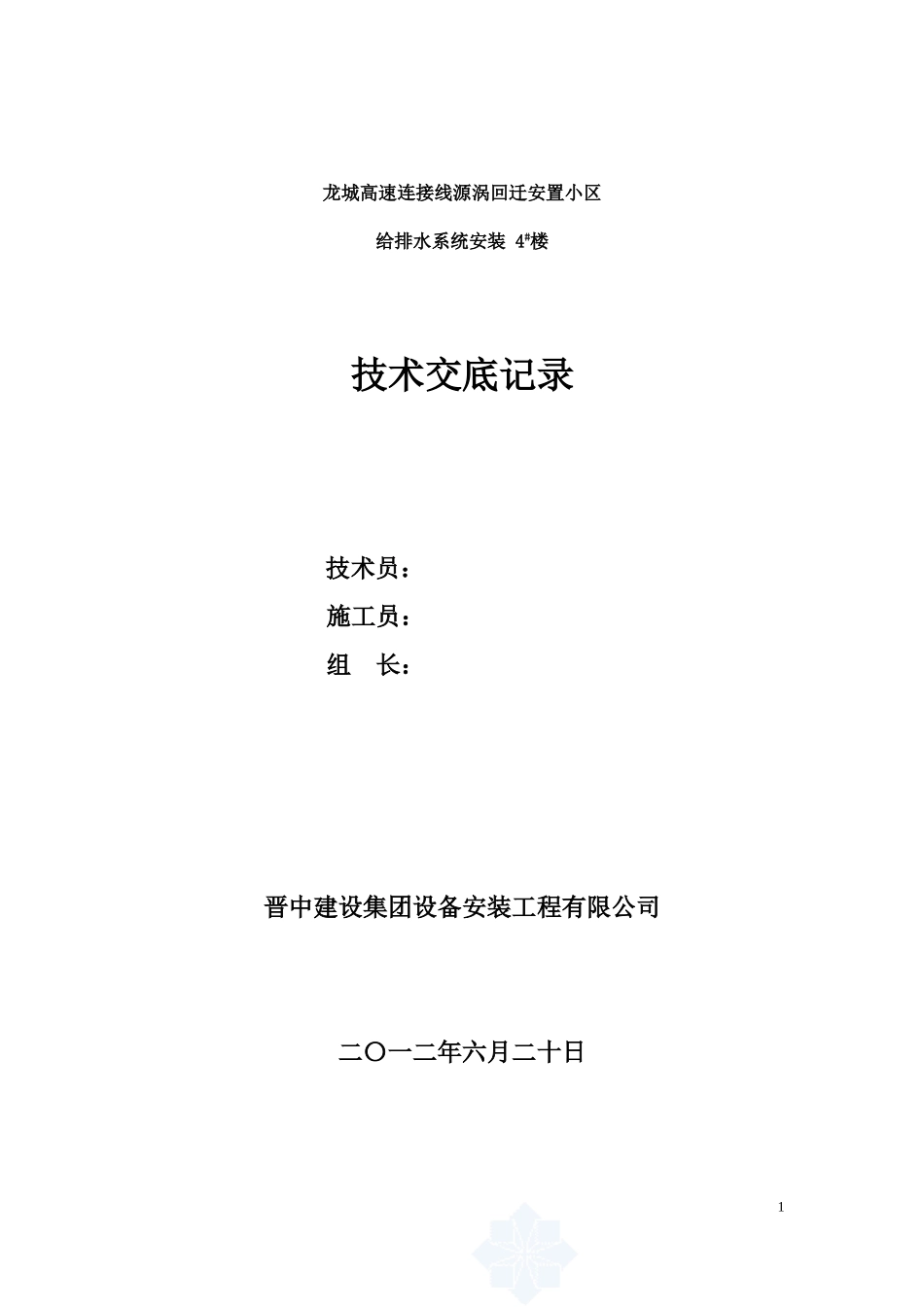

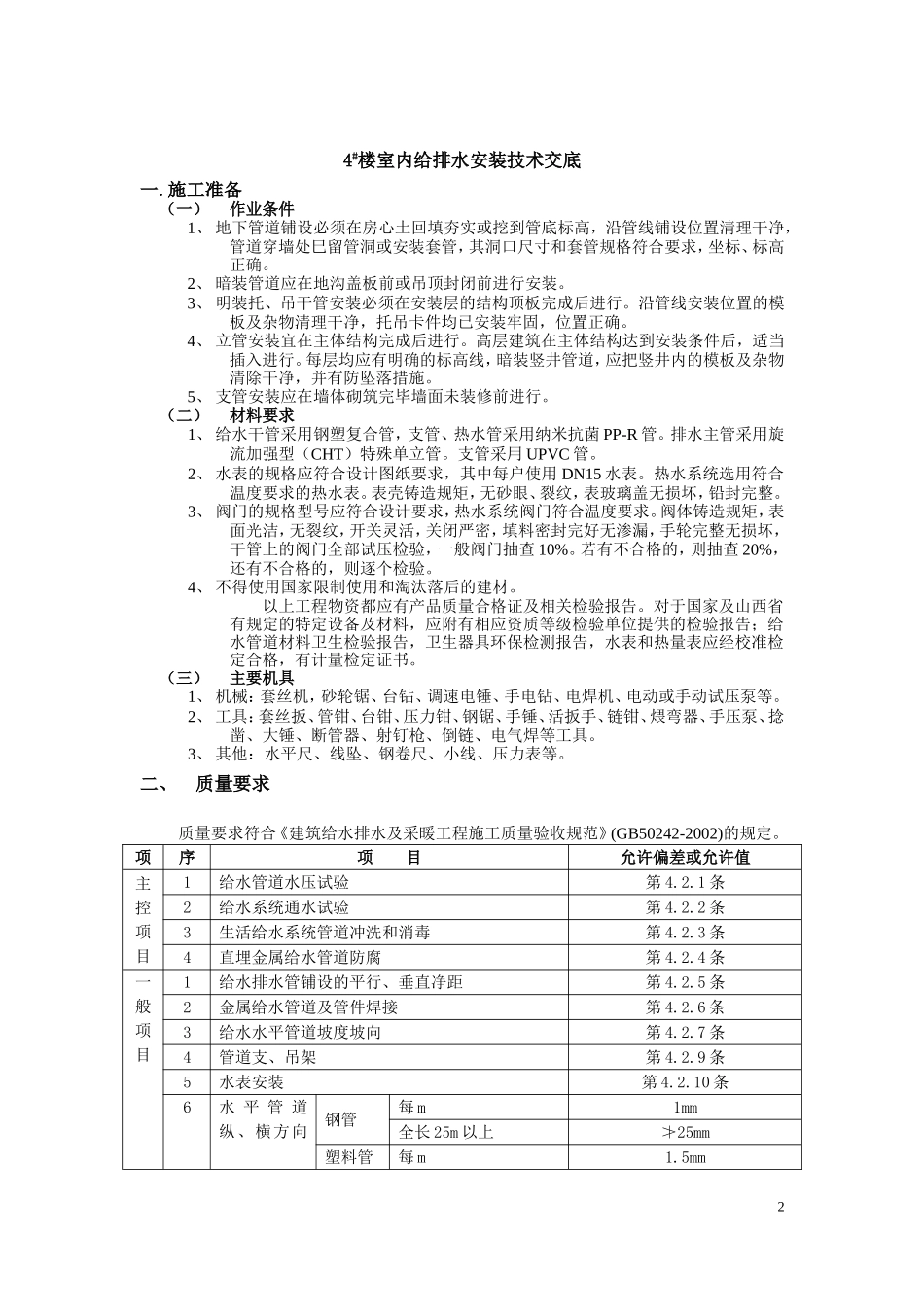

龙城高速连接线源涡回迁安置小区给排水系统安装4#楼技术交底记录技术员：施工员：组长：晋中建设集团设备安装工程有限公司二〇一二年六月二十日14#楼室内给排水安装技术交底一.施工准备（一）作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处巳留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。4、立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。5、支管安装应在墙体砌筑完毕墙面未装修前进行。（二）材料要求1、给水干管采用钢塑复合管，支管、热水管采用纳米抗菌PP-R管。排水主管采用旋流加强型（CHT）特殊单立管。支管采用UPVC管。2、水表的规格应符合设计图纸要求，其中每户使用DN15水表。热水系统选用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整。3、阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，干管上的阀门全部试压检验，一般阀门抽查10%。若有不合格的，则抽查20%，还有不合格的，则逐个检验。4、不得使用国家限制使用和淘汰落后的建材。以上工程物资都应有产品质量合格证及相关检验报告。对于国家及山西省有规定的特定设备及材料，应附有相应资质等级检验单位提供的检验报告；给水管道材料卫生检验报告，卫生器具环保检测报告，水表和热量表应经校准检定合格，有计量检定证书。（三）主要机具1、机械：套丝机，砂轮锯、台钻、调速电锤、手电钻、电焊机、电动或手动试压泵等。2、工具：套丝扳、管钳、台钳、压力钳、钢锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器、射钉枪、倒链、电气焊等工具。3、其他：水平尺、线坠、钢卷尺、小线、压力表等。二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。项序项目允许偏差或允许值主控项目1给水管道水压试验第4.2.1条2给水系统通水试验第4.2.2条3生活给水系统管道冲洗和消毒第4.2.3条4直埋金属给水管道防腐第4.2.4条一般项目1给水排水管铺设的平行、垂直净距第4.2.5条2金属给水管道及管件焊接第4.2.6条3给水水平管道坡度坡向第4.2.7条4管道支、吊架第4.2.9条5水表安装第4.2.10条6水平管道纵、横方向钢管每m1mm全长25m以上≯25mm塑料管每m1.5mm2弯曲允许偏差值复合管全长25m以上≯25mm铸铁管每m2mm全长25m以上≯25mm立管垂直度允许偏差钢管每m3mm5m以上≯8mm塑料管复合管每m2mm5m以上≯8mm铸铁管每m3mm5m以上≯10mm成排管段和成排阀门在同一平面上的间距3mm三、工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐→管道冲洗→通水试验四、操作工艺（一）安装准备认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理。有问题及时与设计和有关人员研究解决，办理变更洽商记录。根据施工方案确定的施工方法做好准备工作。（二）预制加工按设计图纸画出管道分路、管径、预留管孔、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的标准尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工(断管、套丝、上零件、调直、校对，按管段分组编号)。（三）干管安装水平干管安装与墙、柱表面的距离：公称直径（mm）253240506580100125150保温管中心（mm）150150150180180200210220240不保温管中心（mm）100100120120140140160160180安装时一般从总进入口开始操作，设计要求沥青防腐或加强防腐时，应在预制后、安装前做防腐。入户管应有2‰坡度，坡向水表井。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛，丝...
