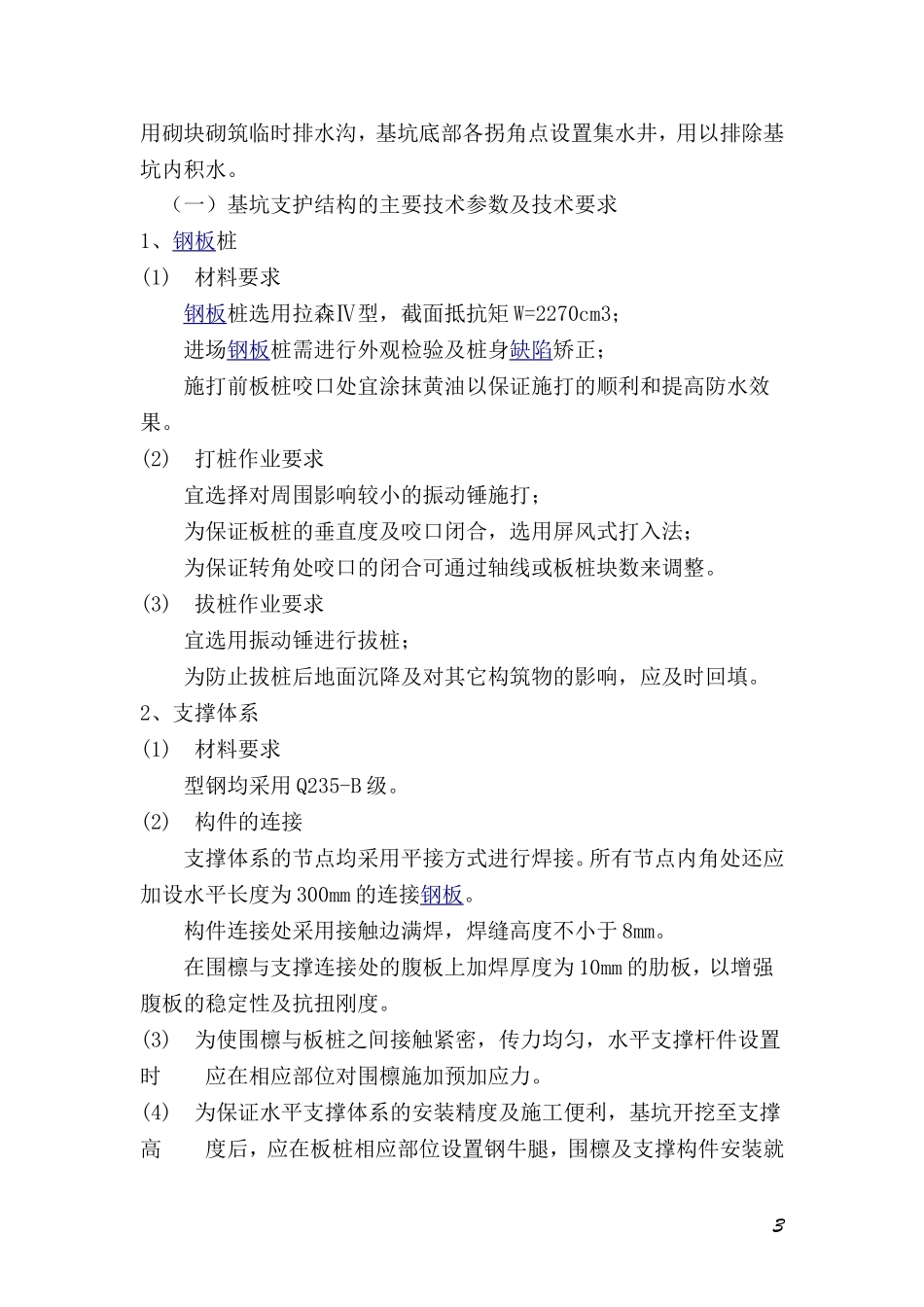

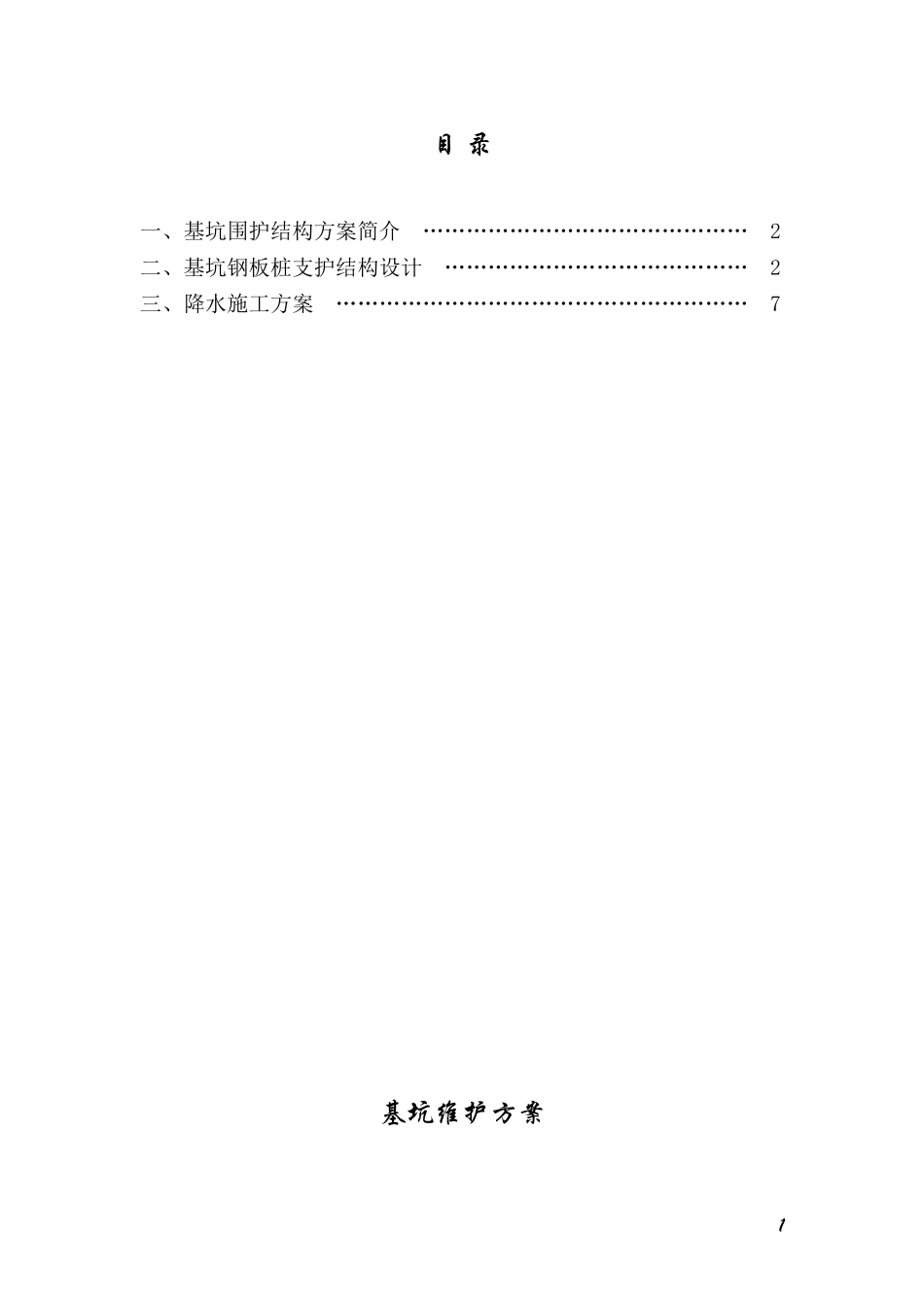

目录一、基坑围护结构方案简介………………………………………2二、基坑钢板桩支护结构设计……………………………………2三、降水施工方案…………………………………………………7基坑维护方案1一、基坑围护结构方案简介（一）、方案设计指导思想基坑围护设计必须确保周围环境安全可靠，同时还应做到经济合理，方便施工，本方案就是本着这一原则来进行设计的。（二）、方案简介根据本工程基坑开挖深度为4.9米、开挖面积达104.87平方米；场地位于厂区内，四周距离红线较近；因周边环境限制。故此围护设计采用拉森钢板钢板桩维护。根据本工程基坑开挖深度4.9米，基底较接近粉土层其为微承压水层，透水性极强，降水效果是本支护方案能否成功的关键，设计基四周采用轻型井点降水。（三）、基坑支护设计1）在基坑上坡线外2.0m、和坡脚线上0.3米处分别打一排φ48钢管，水平间距1.0m，长度均为6.0m。2）在坡面及坡顶上1.0m宽范围内挂@50×50mm钢丝网片，网片上、下、左、右各搭接20㎝，用总长0.5米的φ6∩形钢筋固定网片,每1根/㎡。3)在斜坡及坡顶上1.0m宽范围内喷射60㎜厚C20细石砼面板。二、基坑钢板桩支护结构设计水泵房基坑较深，根据地质资料不宜采用自然放坡开挖，且考虑到开挖土体卸荷后对已完成的基础有不利影响，基坑必须采取支护措施，先支护、后开挖。拟采用拉森Ⅳ型钢板桩作为基坑围护体系，桩长9米，嵌入基坑底土体4.5m。基坑内侧由上至下共设置2层围檩及内支撑，围檩采用热轧宽翼缘30H型钢，内支撑与角撑采用Φ273无缝钢管、壁厚10。第一层位置为基坑顶往下1m(高出池壁上部施工缝位置20cm)，第二层距第一层2.2m(高出池壁下部施工缝位置20cm)。在基坑顶部适当位置用砌块砌筑排水沟，用以拦截地表水，并排出场外，基坑底部沿支护桩侧2用砌块砌筑临时排水沟，基坑底部各拐角点设置集水井，用以排除基坑内积水。（一）基坑支护结构的主要技术参数及技术要求1、钢板桩(1)材料要求钢板桩选用拉森Ⅳ型，截面抵抗矩W=2270cm3；进场钢板桩需进行外观检验及桩身缺陷矫正；施打前板桩咬口处宜涂抹黄油以保证施打的顺利和提高防水效果。(2)打桩作业要求宜选择对周围影响较小的振动锤施打；为保证板桩的垂直度及咬口闭合，选用屏风式打入法；为保证转角处咬口的闭合可通过轴线或板桩块数来调整。(3)拔桩作业要求宜选用振动锤进行拔桩；为防止拔桩后地面沉降及对其它构筑物的影响，应及时回填。2、支撑体系(1)材料要求型钢均采用Q235-B级。(2)构件的连接支撑体系的节点均采用平接方式进行焊接。所有节点内角处还应加设水平长度为300mm的连接钢板。构件连接处采用接触边满焊，焊缝高度不小于8mm。在围檩与支撑连接处的腹板上加焊厚度为10mm的肋板，以增强腹板的稳定性及抗扭刚度。(3)为使围檩与板桩之间接触紧密，传力均匀，水平支撑杆件设置时应在相应部位对围檩施加预加应力。(4)为保证水平支撑体系的安装精度及施工便利，基坑开挖至支撑高度后，应在板桩相应部位设置钢牛腿，围檩及支撑构件安装就3位及校核高程后方可进行构件节点的连接，钢牛腿的尺寸及型号详见施工图纸。(5)钢制构件的施工及安装应有严格的质量检验措施，质量检验应符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。3、钢板桩支护施工（1）钢板桩支护施工流程钢板桩的打设虽然在基坑开挖前已完成，但整个板桩支护结构需要等地下结构施工和回填完成后，在许可的条件下将板桩拔除才算完全结束。因此，对于钢板桩的施工应考虑打设、挖土、支撑、地下结构施工、回填、支撑拆除及板桩的拔除。（2）测量放线→打钢板桩→土方开挖至第1层内支撑标高→第1层内支撑安装→土方开挖至第2层内支撑标高→第2层内支撑安装→土方开挖至基坑底设计标高→钢筋砼底板与导墙施工→外壁防水层施工、回填土方→拆除第2层内支撑→钢筋砼池壁施工至上部施工缝处→外壁防水层施工、回填土方→拆除第1层内支撑→上部池壁与顶板施工→外壁防水层施工、回填土方→拉森钢板桩拔除4、钢板桩吊运及堆放装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，注意保护锁口免受损伤。钢板桩应堆放在平坦而坚固的场地上，必要时...
