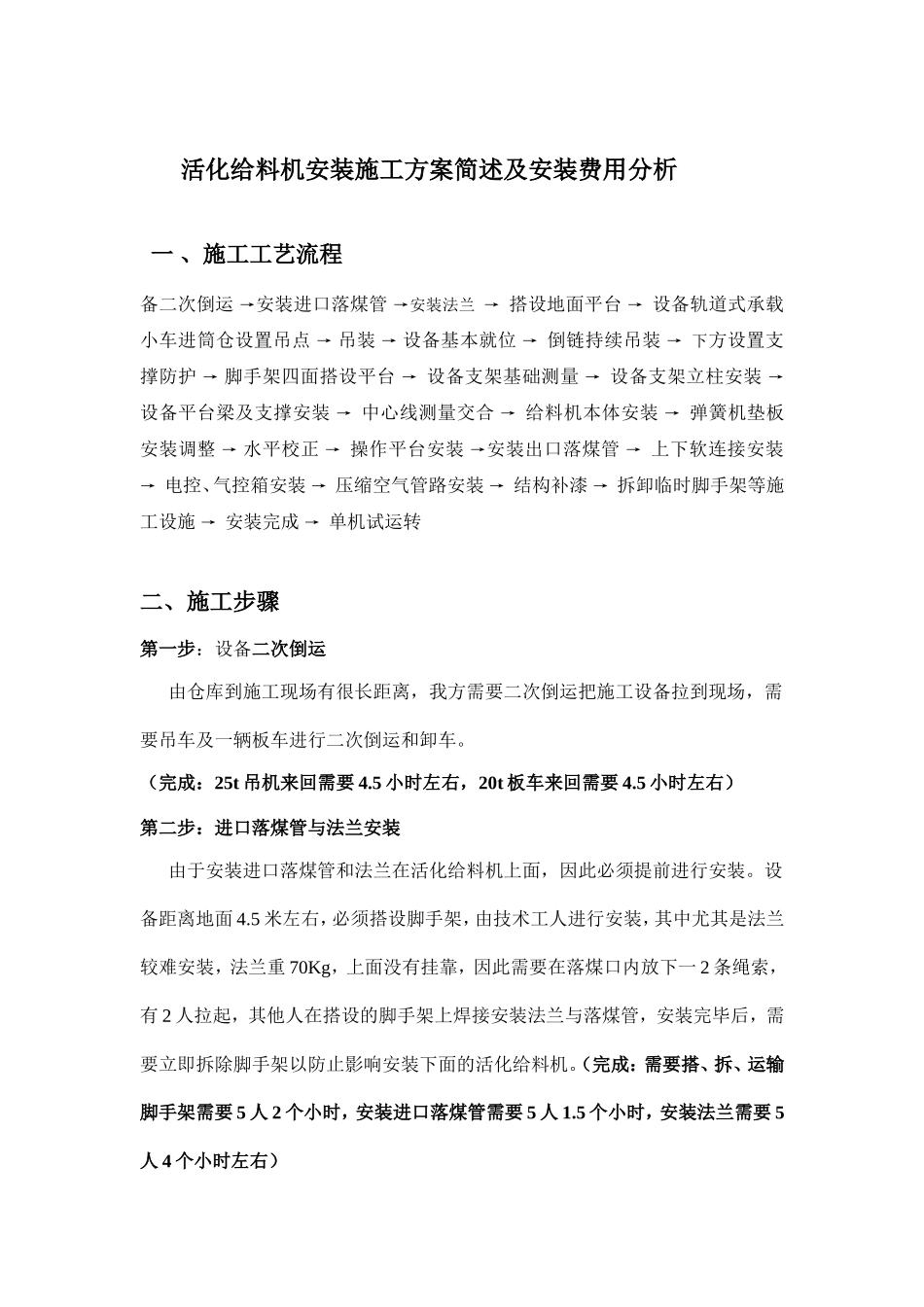

活化给料机安装施工方案简述及安装费用分析一、施工工艺流程备二次倒运→安装进口落煤管→安装法兰→搭设地面平台→设备轨道式承载小车进筒仓设置吊点→吊装→设备基本就位→倒链持续吊装→下方设置支撑防护→脚手架四面搭设平台→设备支架基础测量→设备支架立柱安装→设备平台梁及支撑安装→中心线测量交合→给料机本体安装→弹簧机垫板安装调整→水平校正→操作平台安装→安装出口落煤管→上下软连接安装→电控、气控箱安装→压缩空气管路安装→结构补漆→拆卸临时脚手架等施工设施→安装完成→单机试运转二、施工步骤第一步：设备二次倒运由仓库到施工现场有很长距离，我方需要二次倒运把施工设备拉到现场，需要吊车及一辆板车进行二次倒运和卸车。（完成：25t吊机来回需要4.5小时左右，20t板车来回需要4.5小时左右）第二步：进口落煤管与法兰安装由于安装进口落煤管和法兰在活化给料机上面，因此必须提前进行安装。设备距离地面4.5米左右，必须搭设脚手架，由技术工人进行安装，其中尤其是法兰较难安装，法兰重70Kg，上面没有挂靠，因此需要在落煤口内放下一2条绳索，有2人拉起，其他人在搭设的脚手架上焊接安装法兰与落煤管，安装完毕后，需要立即拆除脚手架以防止影响安装下面的活化给料机。（完成：需要搭、拆、运输脚手架需要5人2个小时，安装进口落煤管需要5人1.5个小时，安装法兰需要5人4个小时左右）第三步：制作运输设备承载小车购买铺设运输设备所需的材料首先测量筒仓内，设备运输安装所用的标高（皮带机基础标高，及给料机立柱用的土建水泥墩之间的距离）和活化给料机的具体尺寸，用于制作运输小车的依据，购买钢材制造小车，本小车制作的规格是根据本设备的尺寸重量对其改装加固，小车的底盘离地距离控制在10CM左右，起到运输平稳，以及在筒仓内原地转动90度调整使用（要买4个10T手摇跨顶，分布在均衡位置，把活化给料机顶起一定高度，把已经购买的“搬运小坦克伸缩坦克轮、翘板式”放在给料机下方然后收起手摇跨顶，转动以调整90度，使其变为正确的安装方向）。小车轮选用坦克轮，主要是起到承载力强和定向用，小车的承载面积根据设备的具体尺寸在周圈制作固定点，这样就可以把给料机放置在预想位置加以固定以保证设备的安全。小车采用手动扳葫牵引，是为了起步缓慢，运输速度可控，防止设备倾斜。第四步：搭设平台、设备轨道式滚动进筒仓1、由于筒仓大门的宽度为4米、内部空间狭小，高度仅有4-5米，土建减压梁的承重墙无法使用吊车吊装，因此只能采用人工移动。根据现场查看筒仓内有装置皮带机和给料机立柱用的土建水泥墩，使给料机无法在地面移动，必须搭设平台（首先平整筒仓内的路面，筒仓外的路面必须夯实平整。平台在筒仓门口6米处开始搭设，以方便给料机的运输）。平台搭设：（单层钢板40米长，4米宽，厚20mm。枕木40长,4米宽，厚0.4米）枕木高度要高于土建水泥墩，将枕木固定，然后在枕木上铺上钢板，钢板上焊接槽钢作为小车的移动轨道，手动扳葫和钢丝绳作为牵引使用）。完成平台后试做调整，直到确定可以安全稳当的运送给料机为准。2、虽然现场留有吊点，但根据现场实际情况，我方为了吊装更加安全切实以及确保人员人身安全，会根据具体情况另设吊点。采用10T倒链把设备调到指定位置，使设备基本就位。吊装具体如下：把经过二次倒运至筒仓门口的活化给料机用25吨吊车放在倒运小车上，使其固定平稳以安全稳妥为原则；左右各跟随若干人，前方由人工采用手动扳葫牵引，使其慢慢滑行到指定位置；使用倒链连接到活化给料机，当倒链工人到位后，缓慢进行水平吊装，吊装过程中需要司索指挥人员指挥配合，把活化给料机上升到指定高度，吊装完毕。（1、搭、拆、运输轨道（搬运钢墩、找正、找平、铺设槽钢，连接钢板）需要15人5.5个小时2、将活化给料机吊放在小车上、在轨道上牵引到指定位置，需要7人4.5个小时3、活化给料机牵引到位后必须转90°、确保安装方向正确无误，需要7人4.5小时4、设置上吊点、挂吊链；活化给料机绑索具；设备吊起、临时支撑、保险；需要7人4.5小时5、综合人工20个、具体无法分细、设备就位后、轨道拆除、进行下一步工作循环。注：如果...
