镀锌钢管安装监理细则VIP免费

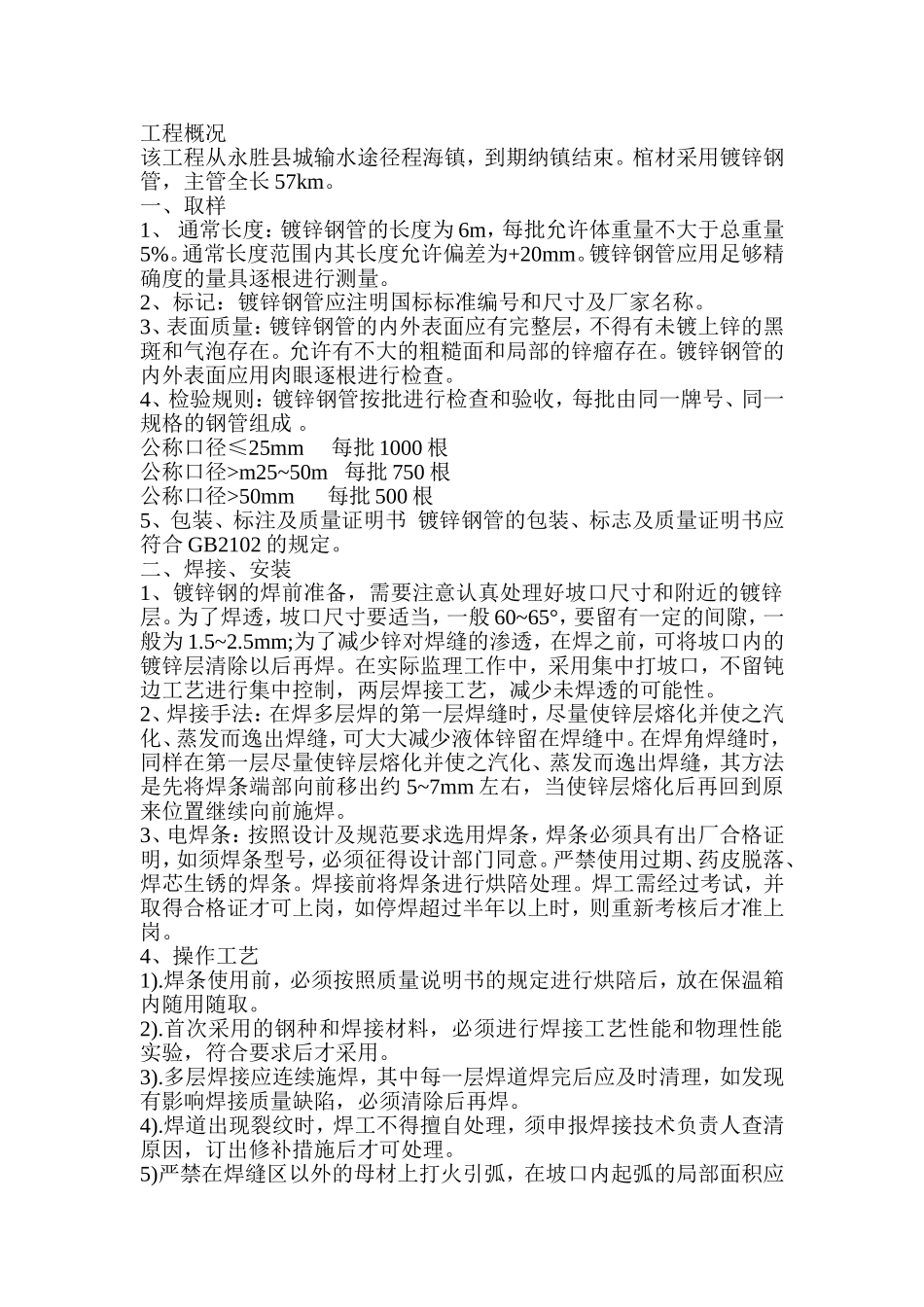

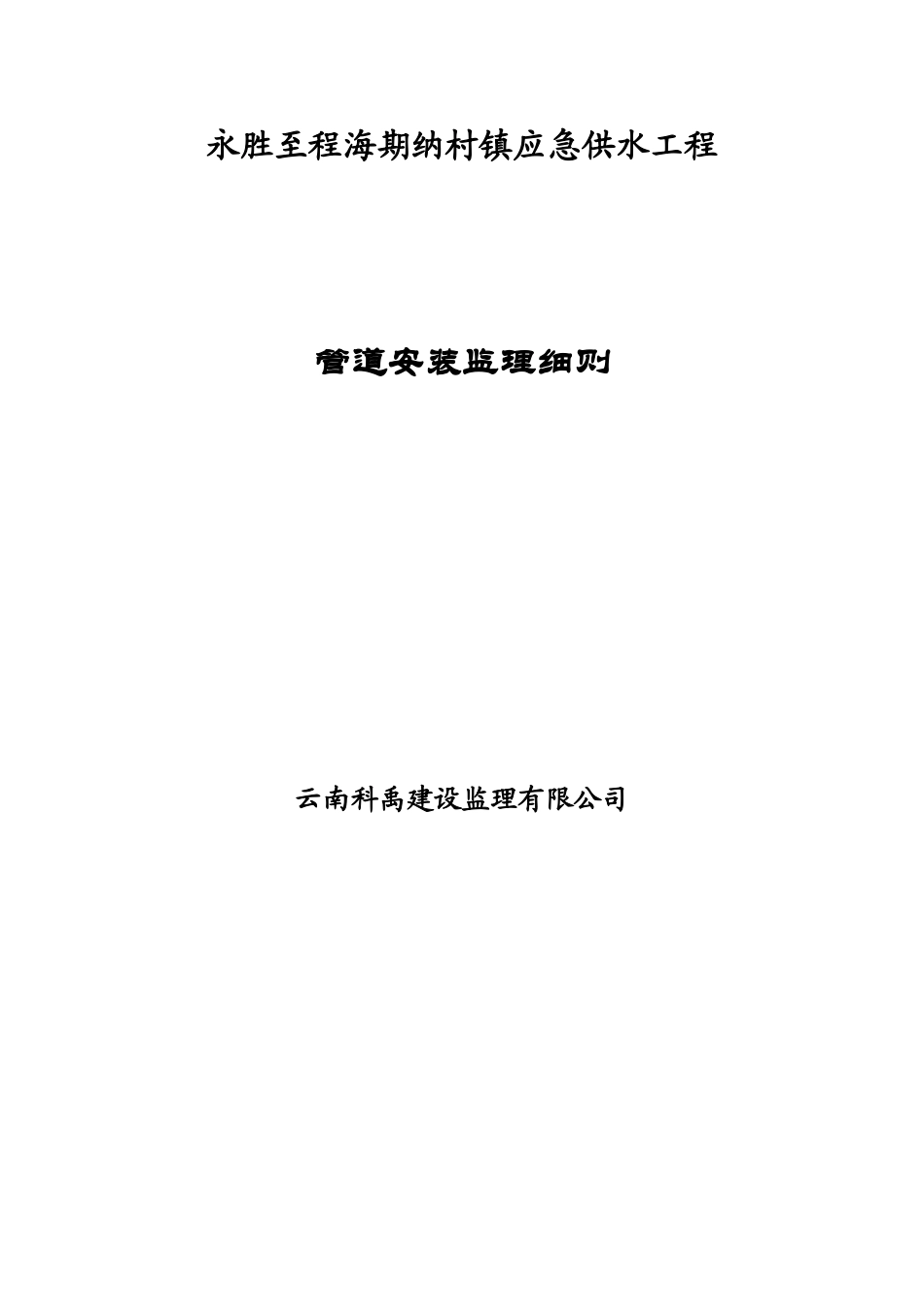

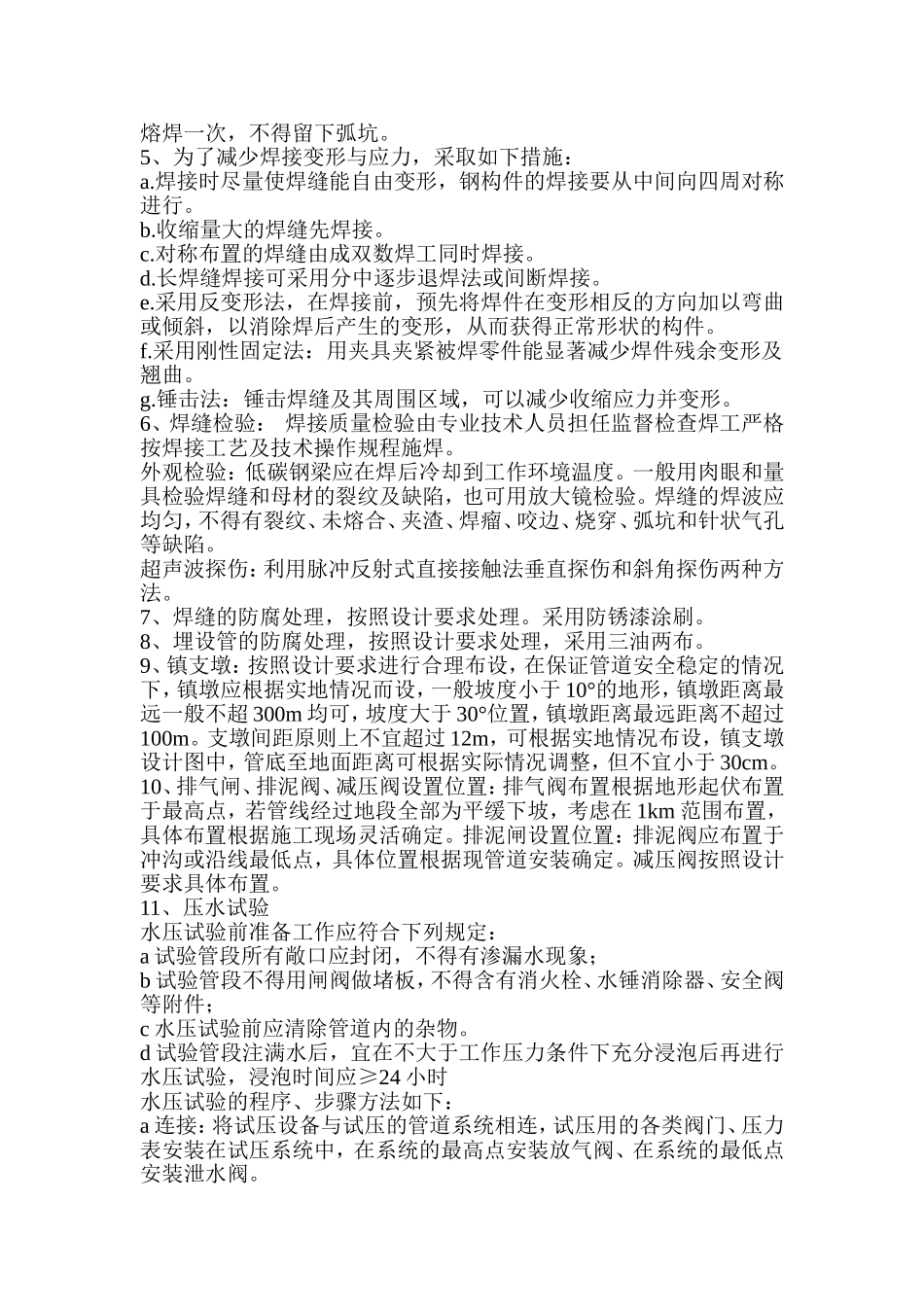

永胜至程海期纳村镇应急供水工程管道安装监理细则云南科禹建设监理有限公司工程概况该工程从永胜县城输水途径程海镇，到期纳镇结束。棺材采用镀锌钢管，主管全长57km。一、取样1、通常长度：镀锌钢管的长度为6m，每批允许体重量不大于总重量5%。通常长度范围内其长度允许偏差为+20mm。镀锌钢管应用足够精确度的量具逐根进行测量。2、标记：镀锌钢管应注明国标标准编号和尺寸及厂家名称。3、表面质量：镀锌钢管的内外表面应有完整层，不得有未镀上锌的黑斑和气泡存在。允许有不大的粗糙面和局部的锌瘤存在。镀锌钢管的内外表面应用肉眼逐根进行检查。4、检验规则：镀锌钢管按批进行检查和验收，每批由同一牌号、同一规格的钢管组成。公称口径≤25mm每批1000根公称口径>m25~50m每批750根公称口径>50mm每批500根5、包装、标注及质量证明书镀锌钢管的包装、标志及质量证明书应符合GB2102的规定。二、焊接、安装1、镀锌钢的焊前准备，需要注意认真处理好坡口尺寸和附近的镀锌层。为了焊透，坡口尺寸要适当，一般60~65°，要留有一定的间隙，一般为1.5~2.5mm;为了减少锌对焊缝的渗透，在焊之前，可将坡口内的镀锌层清除以后再焊。在实际监理工作中，采用集中打坡口，不留钝边工艺进行集中控制，两层焊接工艺，减少未焊透的可能性。2、焊接手法：在焊多层焊的第一层焊缝时，尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，可大大减少液体锌留在焊缝中。在焊角焊缝时，同样在第一层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，其方法是先将焊条端部向前移出约5~7mm左右，当使锌层熔化后再回到原来位置继续向前施焊。3、电焊条：按照设计及规范要求选用焊条，焊条必须具有出厂合格证明，如须焊条型号，必须征得设计部门同意。严禁使用过期、药皮脱落、焊芯生锈的焊条。焊接前将焊条进行烘陪处理。焊工需经过考试，并取得合格证才可上岗，如停焊超过半年以上时，则重新考核后才准上岗。4、操作工艺1).焊条使用前，必须按照质量说明书的规定进行烘陪后，放在保温箱内随用随取。2).首次采用的钢种和焊接材料，必须进行焊接工艺性能和物理性能实验，符合要求后才采用。3).多层焊接应连续施焊，其中每一层焊道焊完后应及时清理，如发现有影响焊接质量缺陷，必须清除后再焊。4).焊道出现裂纹时，焊工不得擅自处理，须申报焊接技术负责人查清原因，订出修补措施后才可处理。5)严禁在焊缝区以外的母材上打火引弧，在坡口内起弧的局部面积应熔焊一次，不得留下弧坑。5、为了减少焊接变形与应力，采取如下措施：a.焊接时尽量使焊缝能自由变形，钢构件的焊接要从中间向四周对称进行。b.收缩量大的焊缝先焊接。c.对称布置的焊缝由成双数焊工同时焊接。d.长焊缝焊接可采用分中逐步退焊法或间断焊接。e.采用反变形法，在焊接前，预先将焊件在变形相反的方向加以弯曲或倾斜，以消除焊后产生的变形，从而获得正常形状的构件。f.采用刚性固定法：用夹具夹紧被焊零件能显著减少焊件残余变形及翘曲。g.锤击法：锤击焊缝及其周围区域，可以减少收缩应力并变形。6、焊缝检验：焊接质量检验由专业技术人员担任监督检查焊工严格按焊接工艺及技术操作规程施焊。外观检验：低碳钢梁应在焊后冷却到工作环境温度。一般用肉眼和量具检验焊缝和母材的裂纹及缺陷，也可用放大镜检验。焊缝的焊波应均匀，不得有裂纹、未熔合、夹渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷。超声波探伤：利用脉冲反射式直接接触法垂直探伤和斜角探伤两种方法。7、焊缝的防腐处理，按照设计要求处理。采用防锈漆涂刷。8、埋设管的防腐处理，按照设计要求处理，采用三油两布。9、镇支墩：按照设计要求进行合理布设，在保证管道安全稳定的情况下，镇墩应根据实地情况而设，一般坡度小于10°的地形，镇墩距离最远一般不超300m均可，坡度大于30°位置，镇墩距离最远距离不超过100m。支墩间距原则上不宜超过12m，可根据实地情况布设，镇支墩设计图中，管底至地面距离可根据实际情况调整，但不宜小于30cm。10、排气闸、排泥阀、减压阀设置位置：排气阀布置根据地形起伏布置于最高点，若管线经过地段全部为平缓下坡，考虑在1km范围布置，具体布置根据施...
