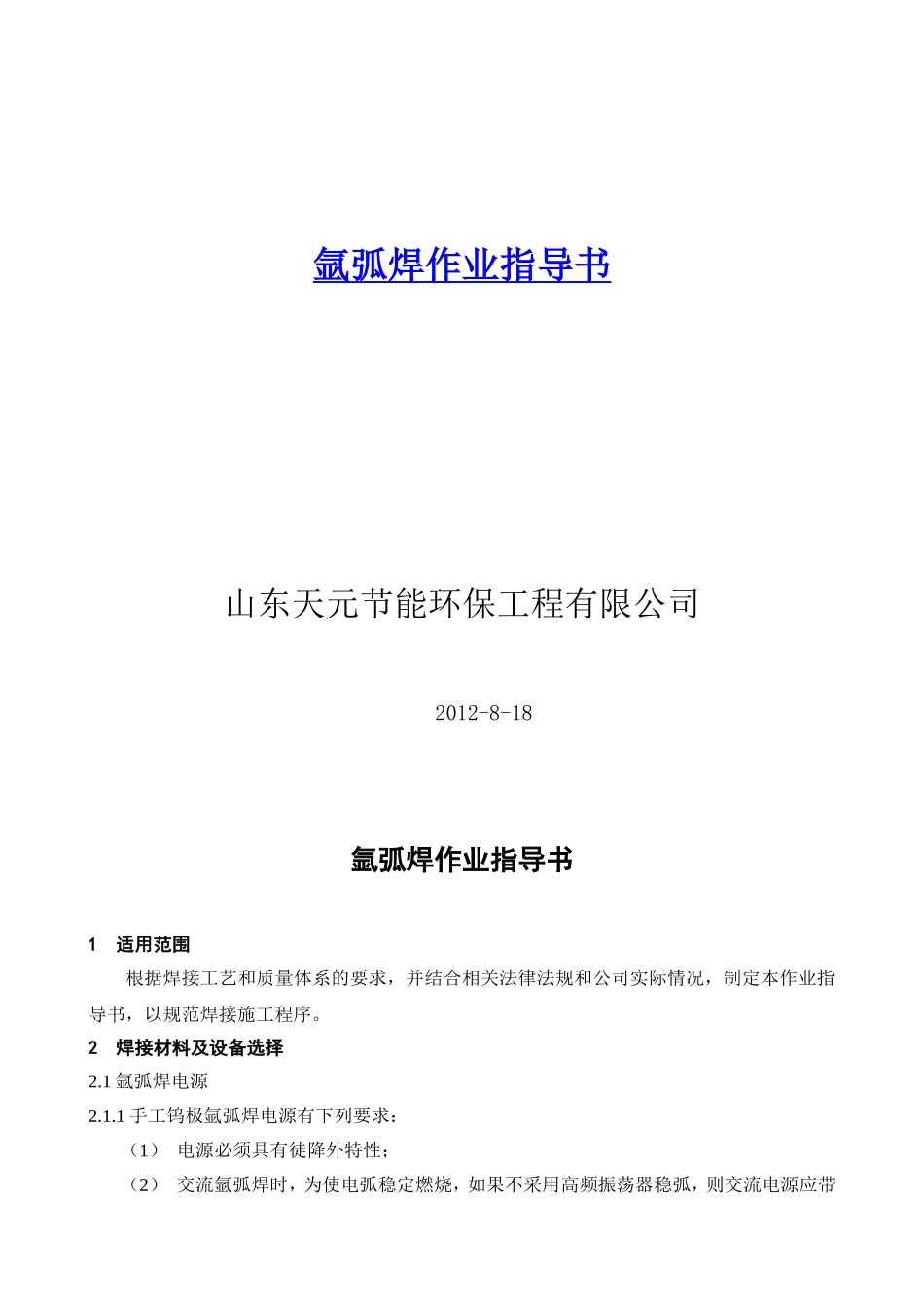

氩弧焊作业指导书山东天元节能环保工程有限公司2012-8-18氩弧焊作业指导书1适用范围根据焊接工艺和质量体系的要求，并结合相关法律法规和公司实际情况，制定本作业指导书，以规范焊接施工程序。2焊接材料及设备选择2.1氩弧焊电源2.1.1手工钨极氩弧焊电源有下列要求：（1）电源必须具有徒降外特性；（2）交流氩弧焊时，为使电弧稳定燃烧，如果不采用高频振荡器稳弧，则交流电源应带有脉冲稳弧器或具有较高空载电压；（3）交流电源必须具有消除直流分量的装置；（4）使用方便价廉耐用；2.1.2手工氩弧焊要按照所焊金属材料种类进行选择。通过实践证明，常用的手工电弧焊的交直流焊机均可作氩弧焊电源。交流电源可选用普通的焊接变压器，直流电源可选择普通旋转式或硅整流直流焊机。2.1.3在采用交流电源时，可根据情况采取以下三种方法消除直流分量：（1）串入直流电源法：在电路中串接蓄电池，连接的方法是：使蓄电池产生的直流与直流分量大小相等，方向相反，即蓄电池负极接工件。焊接电流300安以下时，可采用6伏；12伏汽车电瓶，容量为300—400安/小时。其缺点是不可调整，过高是产生反向直流成分，而且电压在使用过程中逐渐变小，需定期充电。（2）串入电容法：因为电容对交流电可以顺利通过，而直流电却无法通过。此法消除直流分量效果较好。其选择原则是：每通过1安电流约需用100—300微法的电容器；工作电压25伏，这样，在通过焊接电流以及在线路中经常出现电压脉冲时，不致被击穿。（3）串入二极管法：此法对于减少直流分量亦有良好效果。电阻为0.02欧的电阻丝。2.1.4在实际生产中，如直流分量被控制在5安以下，对焊接过程无多大影响。2.2焊炬氩弧焊焊炬的作用是夹持钨极，传导焊接电流，输送氩气。2.2.1焊炬应满足下列要求：（1）保持气流具有一定得挺度，气流在焊炬中喷出时，以最小的气体损耗量获得最充分的保护。（2）导电良好，能满足一定电流容量的要求，冷却良好，以保证持久工作（电流较大时采用循环水冷却枪体）（3）喷嘴和焊炬体要绝缘，以免发生短路和防止因喷嘴烧坏而使焊接过程中断。（4）电极装夹要方便，以利于钨极装夹及钨极烧损后的送进，并保证钨极的对心。（5）结构力求简单，轻巧，易于接近焊缝，使熔池明显可见，易于加工制造，重量要轻，以减轻劳动强度。2.2.2操作人员应熟悉焊炬的组成并能熟练使用，氩弧焊焊炬主要有枪体、喷嘴、电极夹持装置电缆、氩气输送管、冷却水管（电流较小时可以不用）、按钮开关等组成。2.2.3焊炬枪体的结构形状对氩气的保护作用有很大影响。为造成气流良好的保护，操作人员需从枪体的进气、导气、出气（喷嘴）三部分加以考虑。2.3供气系统2.3.1氩气中氧、氮、二氧化碳与水分等杂质的存在，将影响氩气的保护作用，其后果是造成气孔、夹钨、接头机械性能及抗腐蚀性下降以及钨极烧损等问题。2.3.2氩气在使用中一般不需要提纯，氩气瓶可用氧气瓶代替，但必须进行清洗。简单的清洗方法是将氧气瓶中的氧气放空，冲入氩气，然后放空，在冲入氩气，连续数次，瓶中氧气含量减少，即可达到冲装氩气的目的，瓶外涂灰色，并标以“氩气”字样。2.4水路系统当焊接电流超过200安时，钨极和焊炬必须冷却。水源用自来水，水管连接到焊炬上，用水压开关或者手动来控制水流的关闭。2.5电极材料由于纯钨极发射电子要求电压较高，故要求焊接机具有较高的空载电压，目前常采用钍化钨极或叫钍钨极，根据不同电极型号在焊接时所要求的空载电压，可按下表选用：电极名称电极型号所需空载电压（伏）铜不锈钢硅钢普通钨极-----------959595钍钨极With--1040~6555~7070~75钍钨极With--153540403手工钨极氩弧焊焊接工艺及操作技术3.1气体保护效果3.1.1氩气保护作用是依靠在电弧周围形成惰性气体层，将空气和金属熔池、焊丝隔离开来实现的，且惰性气体保护层是柔性的，极易受外界因素扰动而遭破坏。3.1.2为了评定保护效果到底怎样，一般可选用如下的方法进行试验：（1）用铝板作为工件，采用交流电源，选择一定的焊接规范。起弧后，焊炬固定不动，燃烧约5~10秒后、切断电源，使电弧熄灭，如果保护良好、铝板上可分辨出一个明显的光亮圆圈，这时由于看不到光...
