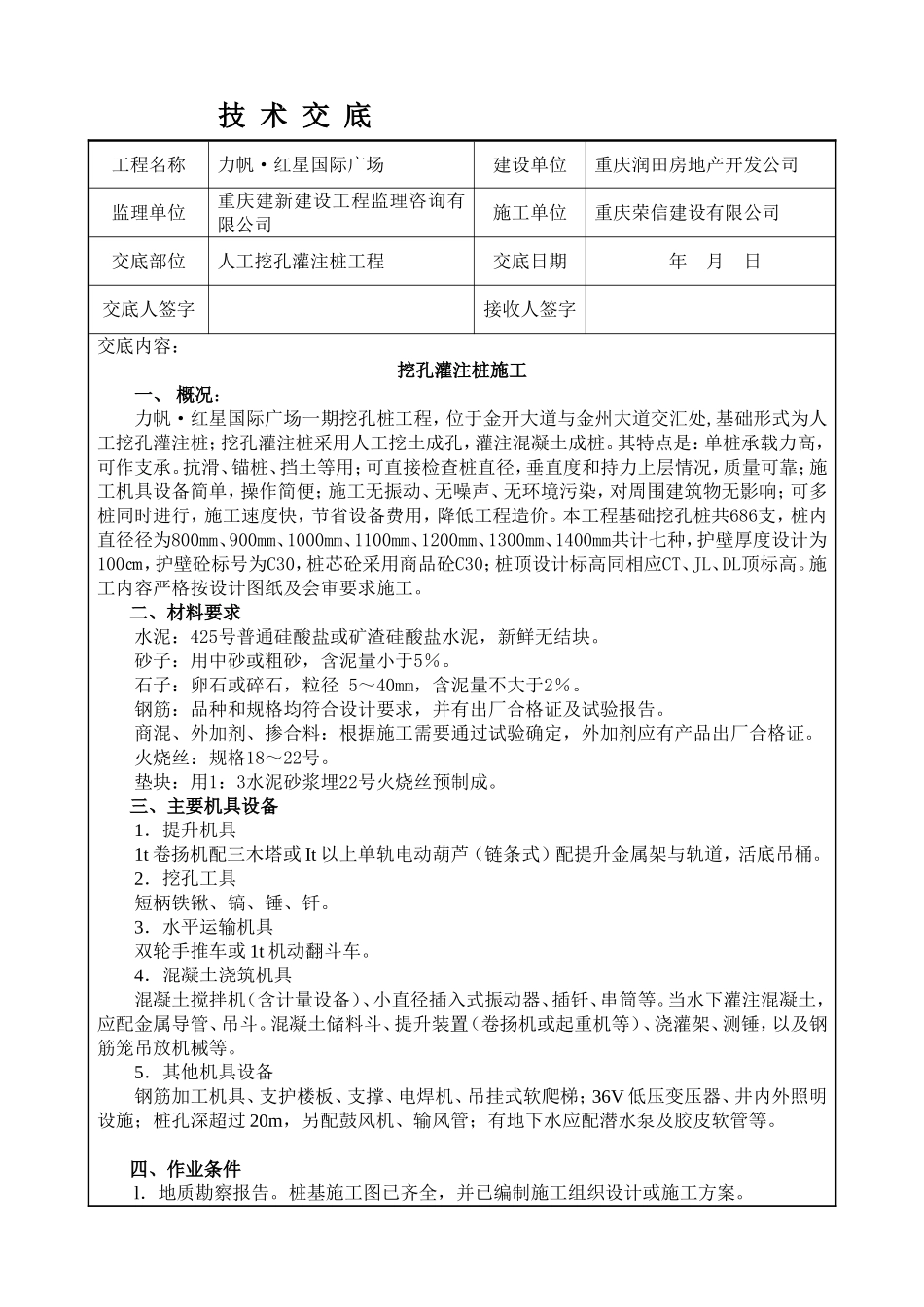

技术交底工程名称力帆·红星国际广场建设单位重庆润田房地产开发公司监理单位重庆建新建设工程监理咨询有限公司施工单位重庆荣信建设有限公司交底部位人工挖孔灌注桩工程交底日期年月日交底人签字接收人签字交底内容：挖孔灌注桩施工一、概况：力帆·红星国际广场一期挖孔桩工程，位于金开大道与金州大道交汇处,基础形式为人工挖孔灌注桩；挖孔灌注桩采用人工挖土成孔，灌注混凝土成桩。其特点是：单桩承载力高，可作支承。抗滑、锚桩、挡土等用；可直接检查桩直径，垂直度和持力上层情况，质量可靠；施工机具设备简单，操作简便；施工无振动、无噪声、无环境污染，对周围建筑物无影响；可多桩同时进行，施工速度快，节省设备费用，降低工程造价。本工程基础挖孔桩共686支，桩内直径径为800mm、900mm、1000mm、1100mm、1200mm、1300mm、1400mm共计七种，护壁厚度设计为100㎝，护壁砼标号为C30，桩芯砼采用商品砼C30；桩顶设计标高同相应CT、JL、DL顶标高。施工内容严格按设计图纸及会审要求施工。二、材料要求水泥：425号普通硅酸盐或矿渣硅酸盐水泥，新鲜无结块。砂子：用中砂或粗砂，含泥量小于5％。石子：卵石或碎石，粒径5～40mm，含泥量不大于2％。钢筋：品种和规格均符合设计要求，并有出厂合格证及试验报告。商混、外加剂、掺合料：根据施工需要通过试验确定，外加剂应有产品出厂合格证。火烧丝：规格18～22号。垫块：用1：3水泥砂浆埋22号火烧丝预制成。三、主要机具设备1．提升机具1t卷扬机配三木塔或It以上单轨电动葫芦（链条式）配提升金属架与轨道，活底吊桶。2．挖孔工具短柄铁锹、镐、锤、钎。3．水平运输机具双轮手推车或1t机动翻斗车。4．混凝土浇筑机具混凝土搅拌机（含计量设备）、小直径插入式振动器、插钎、串筒等。当水下灌注混凝土，应配金属导管、吊斗。混凝土储料斗、提升装置（卷扬机或起重机等）、浇灌架、测锤，以及钢筋笼吊放机械等。5．其他机具设备钢筋加工机具、支护楼板、支撑、电焊机、吊挂式软爬梯；36V低压变压器、井内外照明设施；桩孔深超过20m，另配鼓风机、输风管；有地下水应配潜水泵及胶皮软管等。四、作业条件l．地质勘察报告。桩基施工图已齐全，并已编制施工组织设计或施工方案。工程名称力帆·红星国际广场建设单位重庆润田房地产开发公司监理单位重庆建新建设工程监理咨询有限公司施工单位重庆荣信建设有限公司交底部位人工挖孔灌注桩工程交底日期年月日交底人签字接收人签字2．施工场地范围内的障碍物已拆除或迁移。场地已整平，并设置排水措施；施工用水。用电线路已铺设；临时设施及道路已修建。3．现场已设置测量基准线、水准基点，并要加保护；施工前已放线定位，复核桩位。4．机具设备已齐备，并已维修、保养，处于完好状态。5、已进行挖孔、护壁试验，数量不少于2个。五、施工操作要点1．挖孔灌注桩的施工程序是：场地整平→放线、定桩位→挖第一节桩孔土方→支模浇灌第一节混凝土护壁→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、垂直运输架、起重电动葫芦或卷扬机、活底吊土桶、排水、通风、照明设施等→第二节身挖土→清理桩孔四壁，校核桩孔垂直度和直径→拆上节模板，支第二节模板，浇灌第二节混凝土护壁→重复第二节挖土，支模、浇灌混凝土护壁工序，循环作业直至设计深度→检查持力层后进行扩底→清理虚土，排除积水，检查尺寸和持力层→吊放钢筋笼就位→灌筑桩身混凝土。当桩孔不设支护和不扩底时，则无此两道工序。2、控制固定轴线及标高标记：根据甲方提供的红线坐标及高程，建立本施工区域二、三级控制网，根据控制网点按照施工图纸准确放线。具体做法：①、在距离主楼约3m的地方，按轴位设置定位龙门桩，桩顶出土面0.5米，在桩上标明各轴位编号。②、为防止施工时的意外碰撞造成定位桩的轴位偏移，宜利用场地周围的建筑物设点引线，以便经常复核。③、按图定出桩位，并在桩位开挖第一圈后，把桩中线和标高记于护壁内，作为垂直控制标记和桩顶标高的控制点。④、桩位编号图（略）3、桩孔开挖：①、基准点线测放结束经建设、监理验线合格后，进行工艺成孔实验，建设方、监理、质监站、设计和勘察单位共同...
