散热器内防腐VIP专享VIP免费

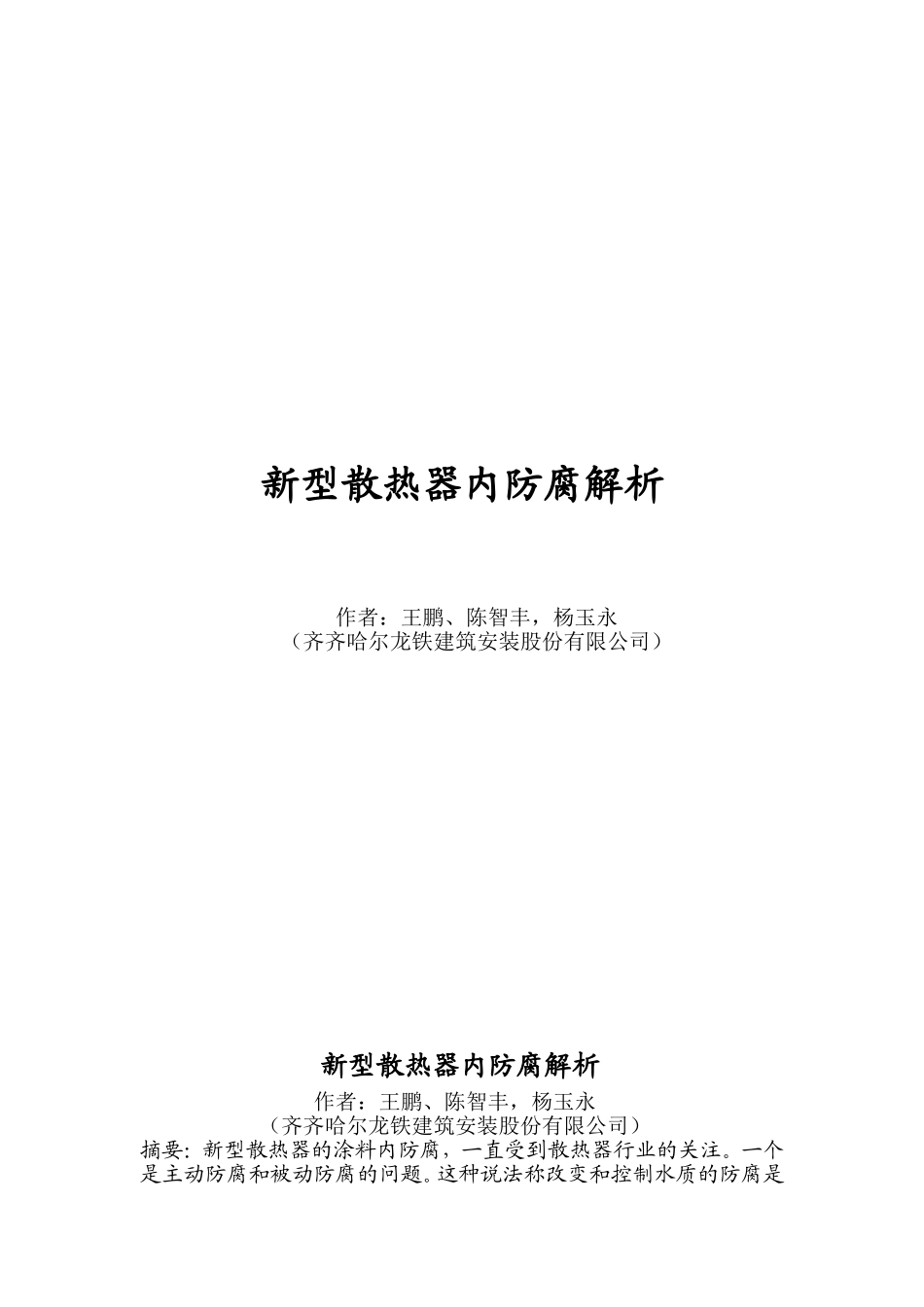

新型散热器内防腐解析作者：王鹏、陈智丰，杨玉永（齐齐哈尔龙铁建筑安装股份有限公司）新型散热器内防腐解析作者：王鹏、陈智丰，杨玉永（齐齐哈尔龙铁建筑安装股份有限公司）摘要：新型散热器的涂料内防腐，一直受到散热器行业的关注。一个是主动防腐和被动防腐的问题。这种说法称改变和控制水质的防腐是主动防腐，称使用涂镀层等方法来防腐是被动防腐。再一个问题是，使用涂镀层做内防腐究竟对散热器的使用寿命起没起到积极的作用？关键字：散热器内防腐在琳琅满目的散热器市场上，美观优雅的新型散热器一下子进入了人们的视野。由于新型散热器表面为喷塑外层、光滑细腻、不易积灰、便于清洁，这样就有效的杜绝了室内螨虫和其他浮游生物的寄生……可让对灰尘过敏的人们高枕无忧，温暖、舒适而健康。一时间，新型钢制散热器成为我国北方家庭装修者的新宠，目前在我国市场上较为活跃的新型散热器厂家就有近百家之多。然而，新型装饰散热器的涂料内防腐一直受到散热器行业的关注。一个是主动防腐和被动防腐的问题。这种说法称改变和控制水质的防腐是主动防腐，称使用涂镀层等方法来防腐是被动防腐。由欧洲传入的钢制散热器一般不作内防腐，因为欧洲的供暖系统与我国不同。欧洲的供暖系统实行的是常年满水保养，因此不存在采暖水放空后产生的钢制散热器内腔表面氧化腐蚀现象。为了适应我国不采取满水保养的供暖系统，钢制散热器在引入我国后，必须要做内腔防腐。否则，会缩短散热器的使用寿命，引起腐蚀穿孔、漏水，严重的会发生散热器崩裂事故。一、新型散热器的腐蚀原因导致钢制散热器腐蚀泄漏的原因主要是氧腐蚀，而引起铝制散热器腐蚀的主要原因则是由于铝材本身的耐碱性差。氧腐蚀的形成主要来自于二个方面：一是供暖时供暖水的氧含量，有资料介绍，北欧供暖水的氧含量要求低于0.05mg/l，而我国的标准为0.1mg/l，高于北欧标准一倍，而即使是这样的标准在我国也难以达到，在北京市有关部门组织的一次抽查中，一个管理比较规范的供暖系统其供暖水的氧含量为0.8mg/l，高于国家标准7倍；二是我国供暖的开放式运行问题，即在停止供暖时便将散热器内的水排空，较高的湿度加上空气中的氧气，未采取任何防腐措施的管道内壁极易腐蚀，而欧美国家的钢制散热器之所以可长达二三十年仍不泄漏则正是由于采取了除氧及满水保护的措施，从而最大限度地抑制了氧气对钢铁的侵蚀。对于铝制散热器来讲，当供暖水的pH值大于8.5时，基材便呈现均匀的碱腐蚀，其腐蚀速率随着pH值的增加及温度的升高而加快，试验表明：将铝材放入t＝90℃，pH＝12的自来水中，肉眼即可观察到反应的剧烈进行。而根据国家标准“GB1576－2001工业锅炉水质”中的规定：热水锅炉循环水的pH值应控制在10～12之间，供暖系统的水温一般在70～90℃之间，在此条件下，铝制散热器极易腐蚀穿孔。实际使用情况也表明：在我国的某些地区如华北油田、天津、兰州等地及某些供暖系统里，由于供暖水的pH值较高，Cl－、F－以及电位较铝要正的金属离子如Fe2+、Cu2+过量而又未加以处理时，未作任何内防腐的铝制散热器最短在半个月即腐蚀泄漏。铜具有一般金属的高强度；同时又不易裂缝、不易折断；并具有一定的抗冻胀和抗冲击能力；铜之所以有如此优良稳定的性能是由于铜在化学排序中的序位很低，仅高于银、铂、金，性能稳定，不易被腐蚀。由于铜管件很强的耐腐蚀性，不会有杂质溶入水中，能使水保持清洁卫生。因此建筑中的供暖系统中铜管暖气使用起来安全可靠，甚至无需维护和保养。铜管及配件在高温下仍能保持其形状和强度，也不会有长期老化现象。在有高热、高压、近火和腐蚀的条件下，使用其它管件，用户总是提心吊胆，惟恐出事。但使用铜制管件，就无需担惊受怕，尽可放心。永不腐蚀，经久耐用，是散热器中的顶级产品。但是铜质散热器价格较高，不适合大众消费。二、常见的新型散热器内防腐目前我国比较常见的一种防腐工艺为：内涂防腐。国内用于散热器内防腐的常用内涂涂料分三类：第一类涂料为有机涂料。如由北京有色金属研究总院提供的YDR型和武汉材料研究所TY3318型，目前市场上大部分国内品牌的散热器选用这两种有机涂料。这种涂层主...
