计算机绘图作业题1VIP免费

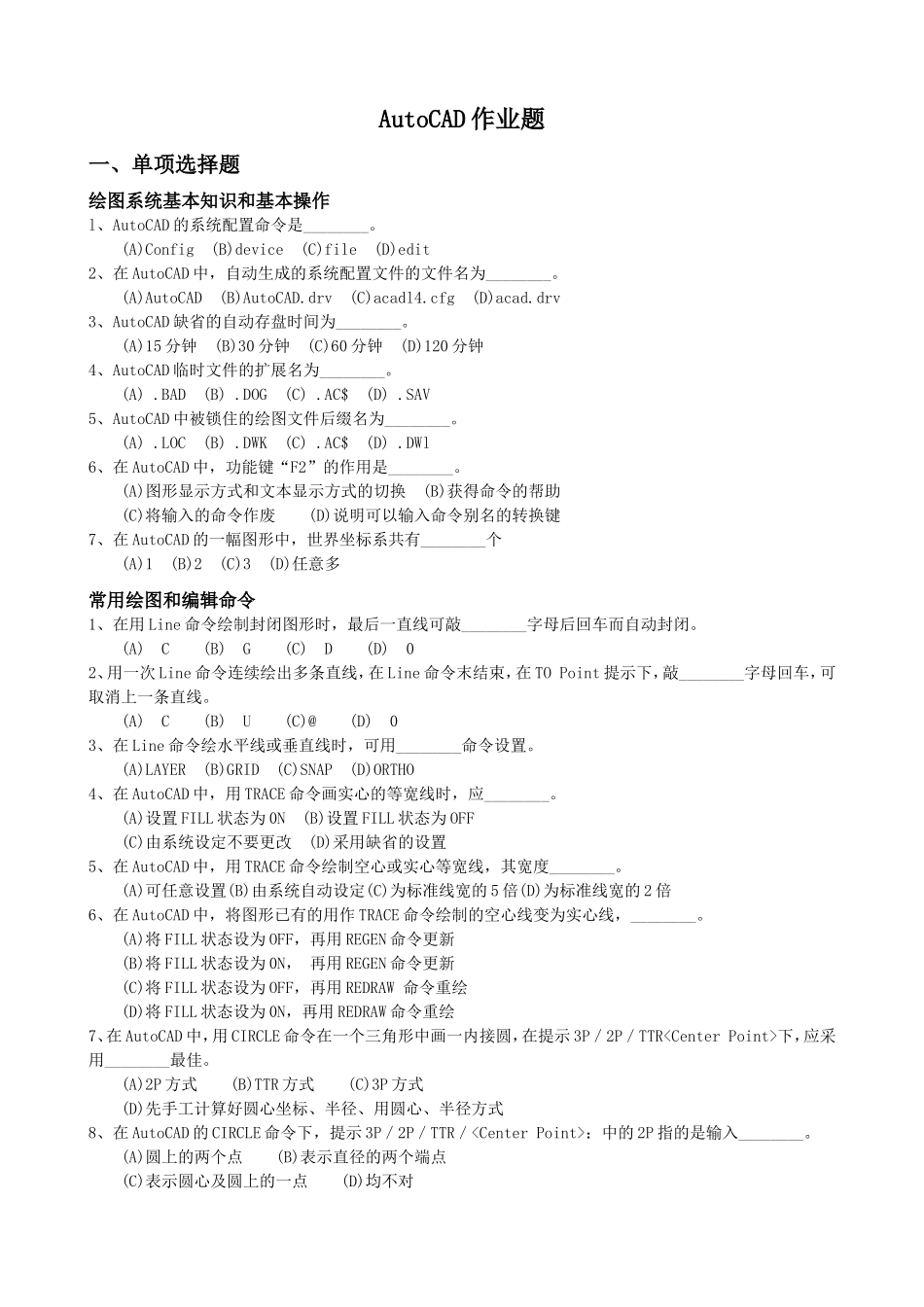

AutoCAD作业题一、单项选择题绘图系统基本知识和基本操作l、AutoCAD的系统配置命令是________。(A)Config(B)device(C)file(D)edit2、在AutoCAD中，自动生成的系统配置文件的文件名为________。(A)AutoCAD(B)AutoCAD.drv(C)acadl4.cfg(D)acad.drv3、AutoCAD缺省的自动存盘时间为________。(A)15分钟(B)30分钟(C)60分钟(D)120分钟4、AutoCAD临时文件的扩展名为________。(A).BAD(B).DOG(C).AC$(D).SAV5、AutoCAD中被锁住的绘图文件后缀名为________。(A).LOC(B).DWK(C).AC$(D).DWl6、在AutoCAD中，功能键“F2”的作用是________。(A)图形显示方式和文本显示方式的切换(B)获得命令的帮助(C)将输入的命令作废(D)说明可以输入命令别名的转换键7、在AutoCAD的一幅图形中，世界坐标系共有________个(A)1(B)2(C)3(D)任意多常用绘图和编辑命令1、在用Line命令绘制封闭图形时，最后一直线可敲________字母后回车而自动封闭。(A)C(B)G(C)D(D)02、用一次Line命令连续绘出多条直线，在Line命令末结束，在TOPoint提示下，敲________字母回车，可取消上一条直线。(A)C(B)U(C)@(D)03、在Line命令绘水平线或垂直线时，可用________命令设置。(A)LAYER(B)GRID(C)SNAP(D)ORTHO4、在AutoCAD中，用TRACE命令画实心的等宽线时，应________。(A)设置FILL状态为0N(B)设置FILL状态为OFF(C)由系统设定不要更改(D)采用缺省的设置5、在AutoCAD中，用TRACE命令绘制空心或实心等宽线，其宽度________。(A)可任意设置(B)由系统自动设定(C)为标准线宽的5倍(D)为标准线宽的2倍6、在AutoCAD中，将图形已有的用作TRACE命令绘制的空心线变为实心线，________。(A)将FILL状态设为OFF，再用REGEN命令更新(B)将FILL状态设为0N，再用REGEN命令更新(C)将FILL状态设为OFF，再用REDRAW命令重绘(D)将FILL状态设为0N，再用REDRAW命令重绘7、在AutoCAD中，用CIRCLE命令在一个三角形中画一内接圆，在提示3P／2P／TTR下，应采用________最佳。(A)2P方式(B)TTR方式(C)3P方式(D)先手工计算好圆心坐标、半径、用圆心、半径方式8、在AutoCAD的CIRCLE命令下，提示3P／2P／TTR／：中的2P指的是输入________。(A)圆上的两个点(B)表示直径的两个端点(C)表示圆心及圆上的一点(D)均不对9、在AutoCAD的CIRCLE命令下，提示3P／2P／TTR／：中，的3P方式指的是________。(A)圆上不相重的三个点(B)圆心与圆上的两个点(C)圆心与表示直径的两个端点(D)均不对10、在AutoCAD命令中，S：C：E：方式指的是________。(A)起点，终点，半径(B)起点，半径，终点(C)起点，圆心，终点(D)起点，圆心，圆心角11、在AutoCAD中用Pline命令绘制的连续线与用Line命令绘制的连续线的不同点在于________。(A)Pline命令绘制的连续线是一个整体，而Line不是。(B)Pline命令绘制的连续线是不可用“U”取消上一段的，而Line可以o(C)Pline命令绘制的连续线不能用C方式封闭，而Line可以。(D)Pline命令只能画连续线，不能只画一条直线段，而Line可以。12、在AutoCAD绘制POLYGON正多边形时。下列________方式是错误的。(A)内接正多边形(B)外切正多边形(C)确定边长方式(D)确定圆心、正多边形点的方式13、在TEXT命令中，在提示TEXT：输入%%P0.2，得到实际文本为________。(A)0．2(B)0．2(C)0．2％(0)±0.214、在AutoCAD中，若想在输入文本时可灵活改变字符高度，在STYLE命令中，提示“HEIGHT”下输入________。即可(A)任意大的正数后回车(B)一个负数后回车(C)0后回车(D)回车15、在TEXT命令中，在提示TEXT：输入0.2%%D，得到的实际文本为________。(A)0.2(B)0.2°(C)0.2％(0)±0.2精确绘图命令1、在AutoCAD中，捕捉命令SNAP中的Style选项的功能是________。(A)设置“打开”或“关闭”状态(B)设置光标的捕捉方式(C)设置栅格方向(D)设置捕捉间距2、在AutoCAD的辅助绘图工具中，捕捉命令是________。(A)SNAP(B)ORTHO(C)ISOPIANE(D)GRID3、AutoCAD中，热键F9或组合健CtrL+B是切换________开关。(A)栅格命令(B)目标捕捉工具命令(C)捕捉命令(D)正交命令4、在AutoCAD中，输入命令Command：line(回车)FromPoint：1，Topoint：@4<90，则第二...
