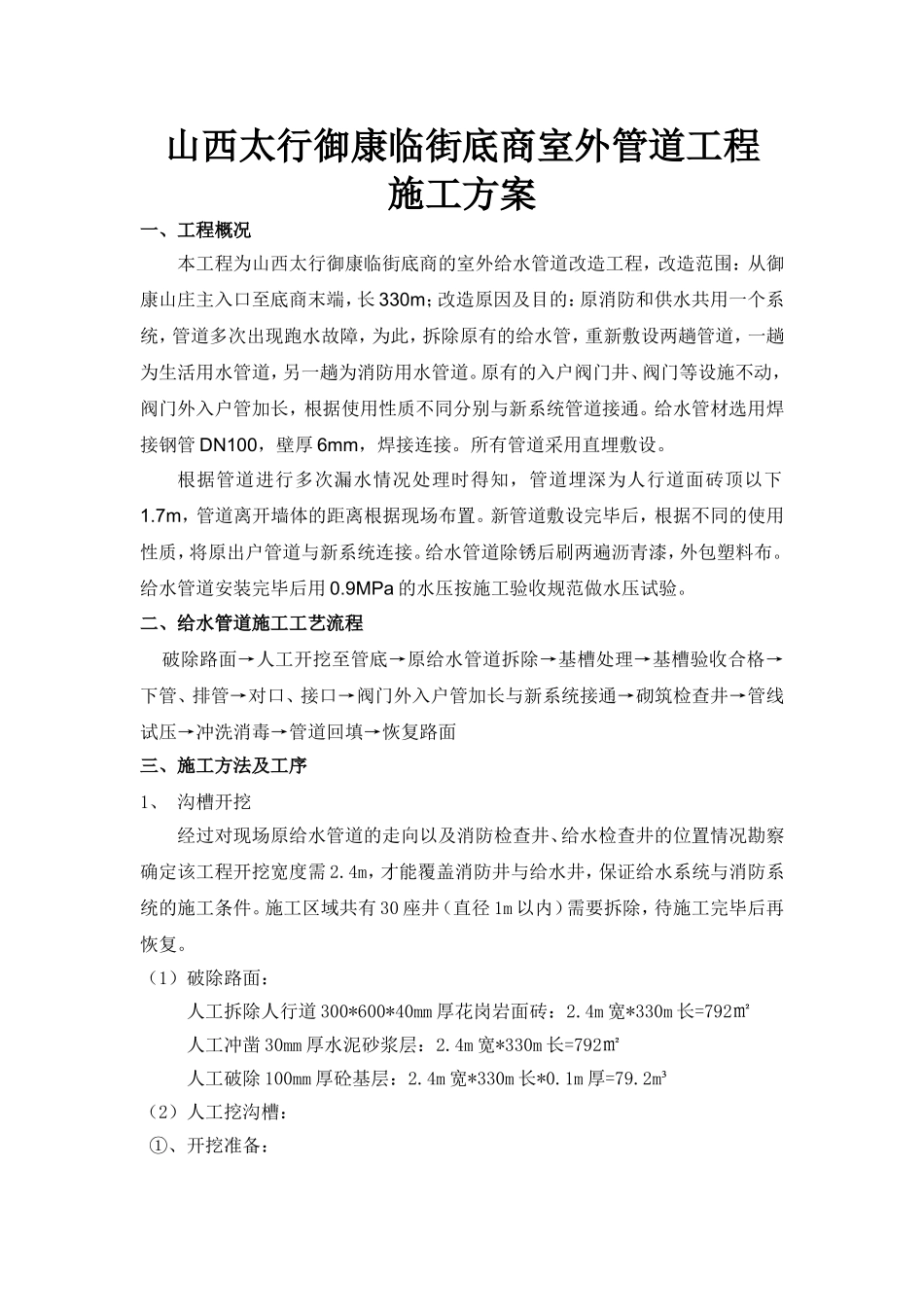

山西太行御康临街底商室外管道工程施工方案一、工程概况本工程为山西太行御康临街底商的室外给水管道改造工程，改造范围：从御康山庄主入口至底商末端，长330m；改造原因及目的：原消防和供水共用一个系统，管道多次出现跑水故障，为此，拆除原有的给水管，重新敷设两趟管道，一趟为生活用水管道，另一趟为消防用水管道。原有的入户阀门井、阀门等设施不动，阀门外入户管加长，根据使用性质不同分别与新系统管道接通。给水管材选用焊接钢管DN100，壁厚6mm，焊接连接。所有管道采用直埋敷设。根据管道进行多次漏水情况处理时得知，管道埋深为人行道面砖顶以下1.7m，管道离开墙体的距离根据现场布置。新管道敷设完毕后，根据不同的使用性质，将原出户管道与新系统连接。给水管道除锈后刷两遍沥青漆，外包塑料布。给水管道安装完毕后用0.9MPa的水压按施工验收规范做水压试验。二、给水管道施工工艺流程破除路面→人工开挖至管底→原给水管道拆除→基槽处理→基槽验收合格→下管、排管→对口、接口→阀门外入户管加长与新系统接通→砌筑检查井→管线试压→冲洗消毒→管道回填→恢复路面三、施工方法及工序1、沟槽开挖经过对现场原给水管道的走向以及消防检查井、给水检查井的位置情况勘察确定该工程开挖宽度需2.4m，才能覆盖消防井与给水井，保证给水系统与消防系统的施工条件。施工区域共有30座井（直径1m以内）需要拆除，待施工完毕后再恢复。（1）破除路面：人工拆除人行道300*600*40mm厚花岗岩面砖：2.4m宽*330m长=792㎡人工冲凿30mm厚水泥砂浆层：2.4m宽*330m长=792㎡人工破除100mm厚砼基层：2.4m宽*330m长*0.1m厚=79.2m³（2）人工挖沟槽：①、开挖准备：开挖前，根据管道井内管道走向确定开挖区域，用石灰划定开挖范围，用围挡将道路封闭，禁止车辆通行。并挂安全警示牌，防止行人误入坑槽现场，造成安全事故。检查机械用具、安保用品等各项准备是否齐全。②、开挖时：本工程施工现场为御康山庄底商临街，考虑到行人活动多，工程范围大，施工时从原系统开始着手，根据供水管道改造平面图及现场实际情况，约30米为一段，共分11段施工，分段试压。施工中应保持槽内干燥，沟槽开挖完成后，雨天用彩条布进行覆盖，防止雨天雨水冲刷沟槽。在开挖的过程中分层开挖，留有足够的工作面，以保证安全施工。考虑到开挖深度不超过2m，又是在商铺临街人行道施工，沟槽开挖时采取靠壁支护的方法，尽量减小开挖面积。开挖的土方由人工装车运至北山后四期土方存放处堆放。（运距1km）③、开挖遵循原则根据现场情况及工作量，土方开挖应分层分段施工，并对称开挖，基坑开挖采用人工开挖。每个工作日结束后及开挖完成后，要在沟槽四周架设警示带，靠人行道的一侧用护栏做好防护，道路两端的端头要设置红色警示灯，确保道路行人的安全。④、开槽后，在下管安装前先验槽，合格后方可进行下道工序。2、原管道拆除管道拆除前应先将市政供水阀门关闭，然后对原管节口焊接部位进行切割分节每段管节两端用钢丝绳捆绑吊运至地面，交由甲方工地现场负责人保管。3、管道施工（1）、本工程管道采用DN100壁厚6mm的焊接钢管。（2）、施工前需对管件进行试验检测，其压力等级不应低于管道工作压力的1.5倍，材料进场后及下管前要对管材及附件进行检验，包括规格、型号，以及材料合格证。（3）、管材在运输，装卸及堆放过程中严禁抛扔或激烈碰撞。管道的铺设应在验槽合格后方可进行，在铺设管道前要对管材，管件等重新进行一次外观检查，发现有问题的管材和管件均不得使用。（4）、管材的吊运及放入槽内时，应采用可靠的软带吊具，平稳下沟，不得与槽底和槽壁发生剧烈碰撞。配管时沿沟槽分散配置，减少二次搬运，为确保下管位置的准确，需在管内放置带有中心刻度的水平尺，检验时看管道坐标中心线上下垂的中心吊线与水平尺的中心是否重合。（5）、钢管及钢制管件焊接（参建筑施工手册第四版P1514页）①、焊接方法采用手工焊接，焊接条件为固定口和转动口全位置焊接，焊接材料按规定选用E4303电焊条或达到该要求的焊条。②、钢管破口开制方法为机械开制，型式为单V型对接。破口角度60~70度，间隙为1.5~2.5mm，钝边为...
