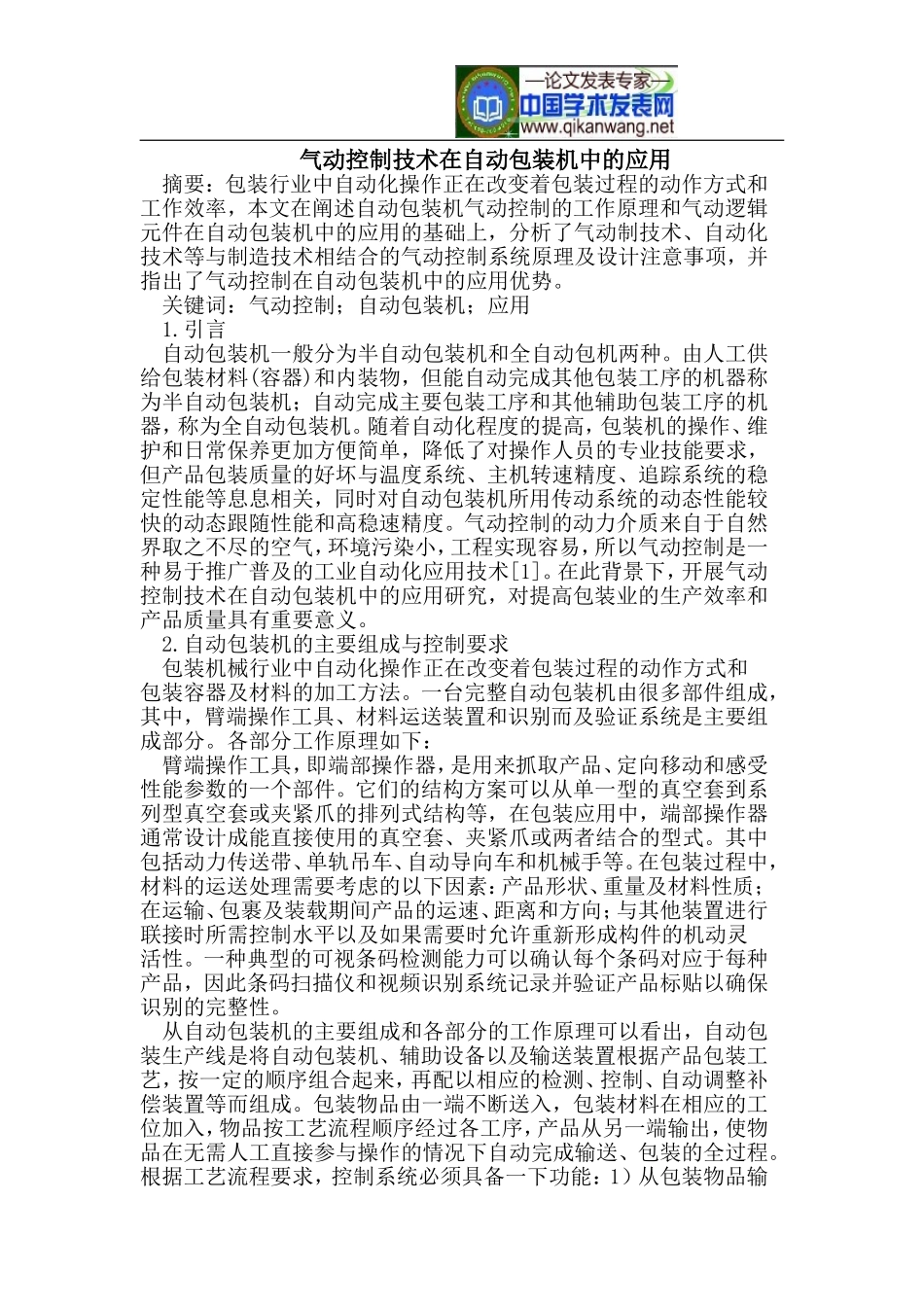

气动控制技术在自动包装机中的应用摘要：包装行业中自动化操作正在改变着包装过程的动作方式和工作效率，本文在阐述自动包装机气动控制的工作原理和气动逻辑元件在自动包装机中的应用的基础上，分析了气动制技术、自动化技术等与制造技术相结合的气动控制系统原理及设计注意事项，并指出了气动控制在自动包装机中的应用优势。关键词：气动控制；自动包装机；应用1.引言自动包装机一般分为半自动包装机和全自动包机两种。由人工供给包装材料(容器)和内装物，但能自动完成其他包装工序的机器称为半自动包装机；自动完成主要包装工序和其他辅助包装工序的机器，称为全自动包装机。随着自动化程度的提高，包装机的操作、维护和日常保养更加方便简单，降低了对操作人员的专业技能要求，但产品包装质量的好坏与温度系统、主机转速精度、追踪系统的稳定性能等息息相关，同时对自动包装机所用传动系统的动态性能较快的动态跟随性能和高稳速精度。气动控制的动力介质来自于自然界取之不尽的空气，环境污染小，工程实现容易，所以气动控制是一种易于推广普及的工业自动化应用技术[1]。在此背景下，开展气动控制技术在自动包装机中的应用研究，对提高包装业的生产效率和产品质量具有重要意义。2.自动包装机的主要组成与控制要求包装机械行业中自动化操作正在改变着包装过程的动作方式和包装容器及材料的加工方法。一台完整自动包装机由很多部件组成，其中，臂端操作工具、材料运送装置和识别而及验证系统是主要组成部分。各部分工作原理如下：臂端操作工具，即端部操作器，是用来抓取产品、定向移动和感受性能参数的一个部件。它们的结构方案可以从单一型的真空套到系列型真空套或夹紧爪的排列式结构等，在包装应用中，端部操作器通常设计成能直接使用的真空套、夹紧爪或两者结合的型式。其中包括动力传送带、单轨吊车、自动导向车和机械手等。在包装过程中，材料的运送处理需要考虑的以下因素：产品形状、重量及材料性质；在运输、包裹及装载期间产品的运速、距离和方向；与其他装置进行联接时所需控制水平以及如果需要时允许重新形成构件的机动灵活性。一种典型的可视条码检测能力可以确认每个条码对应于每种产品，因此条码扫描仪和视频识别系统记录并验证产品标贴以确保识别的完整性。从自动包装机的主要组成和各部分的工作原理可以看出，自动包装生产线是将自动包装机、辅助设备以及输送装置根据产品包装工艺，按一定的顺序组合起来，再配以相应的检测、控制、自动调整补偿装置等而组成。包装物品由一端不断送入，包装材料在相应的工位加入，物品按工艺流程顺序经过各工序，产品从另一端输出，使物品在无需人工直接参与操作的情况下自动完成输送、包装的全过程。根据工艺流程要求，控制系统必须具备一下功能：1）从包装物品输入到包装产品输出的所有工序动作的顺序控制；2）对称量重量的模拟量控制；3）为了监视设备的运行情况、方便的输入工作参数、简化操作面板，应具有友好的人机界面；4、具有完善的故障检测和报警功能。3.气动控制系统气动系统主要由气源处理器、电磁阀、单向节流阀、气缸及各种气动接头和管路组成，气缸速度由单向节流阀调整，出轮气缸设有磁性开关，其他大缸径气缸因没有安装磁性开关，所以，各机构起始位置均设有接近开关，可发出信号通过程序指令下一动作，自动完成整机动作的全过程，气动系统主要控制元件、执行元件功能与对应关系如表1所示。表1气动控制系统中主要控制元件和执行元件的功能及对应关系在气动控制系统中，气动发生装置一般为空气压缩机，它将原动机供给的机械能转换为气体的压力能；气动执行元件则将压力能转化为机械能，完成规定动作；在这两部分之间，根据机械或设备工作循环运动的需求、按一定顺序将各种控制元件（压力控制阀、流量控制阀、方向控制阀和逻辑元件）、传感元件和气动辅件连接起来[2]。图1为自动包装机的气动系统原理图，主要由7个二位五通电磁换向阀、7个单作用气缸、1个减压阀配合压力表、空气过滤器和空气压缩机组成。生产线为了实现高精度动态称量，盛料仓设计了三料口下料装置，称重机的盛料仓底部安装有大中小3个闸门，分...
