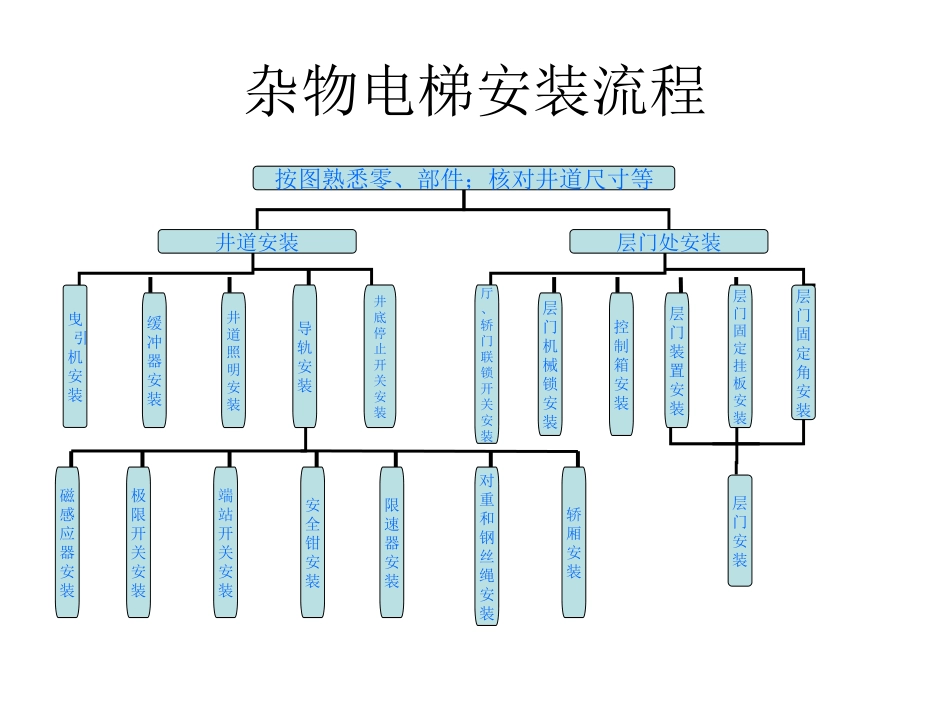

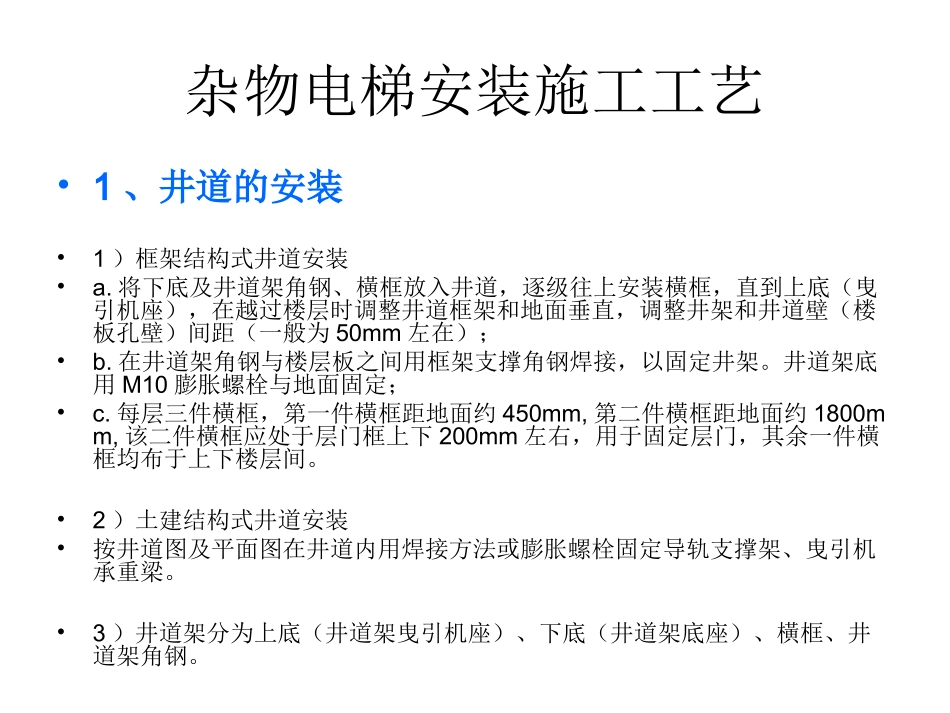

杂物电梯的定义•杂物电梯是一种专供垂直运送小型物件而设计的电梯。•杂物电梯的定义是：服务于规定楼层的固定工升降设备，它具有一个轿厢，就其尺寸和结构而言轿厢不允许进人。•杂物电梯的额定载重量一般不大于300kg（以前是500kg），额定速度不大于1.0m/s，而且提升高度较低。•由于其技术要求较低，控制系统简单因而广泛用于饭店的食物运送和医院、图书馆等部门的小件货物运送。杂物电梯安装流程按图熟悉零、部件；核对井道尺寸等井道安装层门处安装曳引机安装层门固定角安装层门安装厅、轿门联锁开关安装层门机械锁安装控制箱安装层门装置安装层门固定挂板安装缓冲器安装井道照明安装导轨安装井底停止开关安装磁感应器安装极限开关安装端站开关安装安全钳安装限速器安装对重和钢丝绳安装轿厢安装杂物电梯安装施工工艺•1、井道的安装•1）框架结构式井道安装•a.将下底及井道架角钢、橫框放入井道，逐级往上安装橫框，直到上底（曳引机座），在越过楼层时调整井道框架和地面垂直，调整井架和井道壁（楼板孔壁）间距（一般为50mm左在）；•b.在井道架角钢与楼层板之间用框架支撑角钢焊接，以固定井架。井道架底用M10膨胀螺栓与地面固定；•c.每层三件橫框，第一件橫框距地面约450mm,第二件橫框距地面约1800mm,该二件橫框应处于层门框上下200mm左右，用于固定层门，其余一件橫框均布于上下楼层间。•2）土建结构式井道安装•按井道图及平面图在井道内用焊接方法或膨胀螺栓固定导轨支撑架、曳引机承重梁。•3）井道架分为上底（井道架曳引机座）、下底（井道架底座）、橫框、井道架角钢。•2、曳引机、缓冲器的安装•1）将曳引机置于井道架曳引机座上，垫上减震胶垫，安装导向轮。注意曳引机与轿厢方向；•2）用膨胀螺栓固定地重缓冲器和轿厢缓冲器。通常，轿厢侧缓冲器高度大于对重侧缓冲器•3）对于土建结构的杂物电梯或载重量250kg以上的框架结构的杂物电梯曳引机座均应放在承重钢梁上，该承重钢梁一般采用工字钢，按图纸要求架设地机房内，如同有机房应按井道图要求，架设在井道中相应的两面墙里（嵌入深度不小130mm），并用不泥固定。•3、导轨的安装•1）安装导轨时，三（或四）根导轨接头不应在同一个水平面内，导轨应垂直于水平面；•2）安装过程中，为保证导轨的直线度，可在导轨与导轨支承架间加上导轨垫片，安装应在公差范围内（在沿垂直方向上10m内误差不超过2mm）；•3）导轨连接处按图用导轨连接板进行连接。•4、轿厢的安装•1）按图将轿厢上（下）底、侧壁板组装后，放于轿架下底上，上面放轿架上底，并用立侧梁连接组成轿厢；•2）所轿厢放入框架式井道架内缓冲器上，安装调整左、右侧导靴（固定导靴及弹性导靴）；•3）开门刀（或电磁自动门刀）通过开门刀支架固定在轿厢上，安装（含支架）。•5、对重和钢丝绳的安装•1）钢丝绳从曳引轮和导向轮上绕过，两端用绳卡分别连接轿厢和对重，在绳卡的上边用分绳器把钢丝绳理顺。•2）同时多根钢丝绳的松紧程度可用对重上的调节螺丝调节；•3）应保证轿厢或对重压缩缓冲器时，相应的对重或轿厢不能冲顶。•注：确定钢丝绳长度的方法：可用轿厢和对重分别位于最上层和最下层位置时合有的长度来确定。•6、层门的安装•1）将层门、层门套、层门滑道、门绳、门绳轮等按图组装在一起构成层门装置；•2）对于框架结构式，将层门装置放入框架式井道架内。层门套上下应有两个橫框，层门装置上下各有一个层门固定挂板；•3）该层门固定挂板两端用M8螺栓与层门装置的门滑道固定在一起，将层门固定挂板卡挂在位于层门装置上下方的两个橫框上，层门套下沿距地面距离（700mm~800m)合适为止；•4）调整层门左右与轿厢一齐，橫框与层门固定挂板以及层门固定挂板与铝合金门滑道用M8螺栓拧紧。对于井道结构式，应用层门固定角；•5）该层门固定角一端用M6螺栓与层门滑道连接，另一端与井道内壁的膨胀螺栓（M10）连接起来，从而实现层门装置安装在井道内。•7、厅、轿门联锁开关和层门机械的安装•1）在每层层门及铝合金滑道的相应位置安装一只厅门联锁开关，使门联锁开关在关门状态下处于闭合位置，开门状态下处于断开位置；•2）轿...
