液压式电梯安装施工工艺标准VIP免费

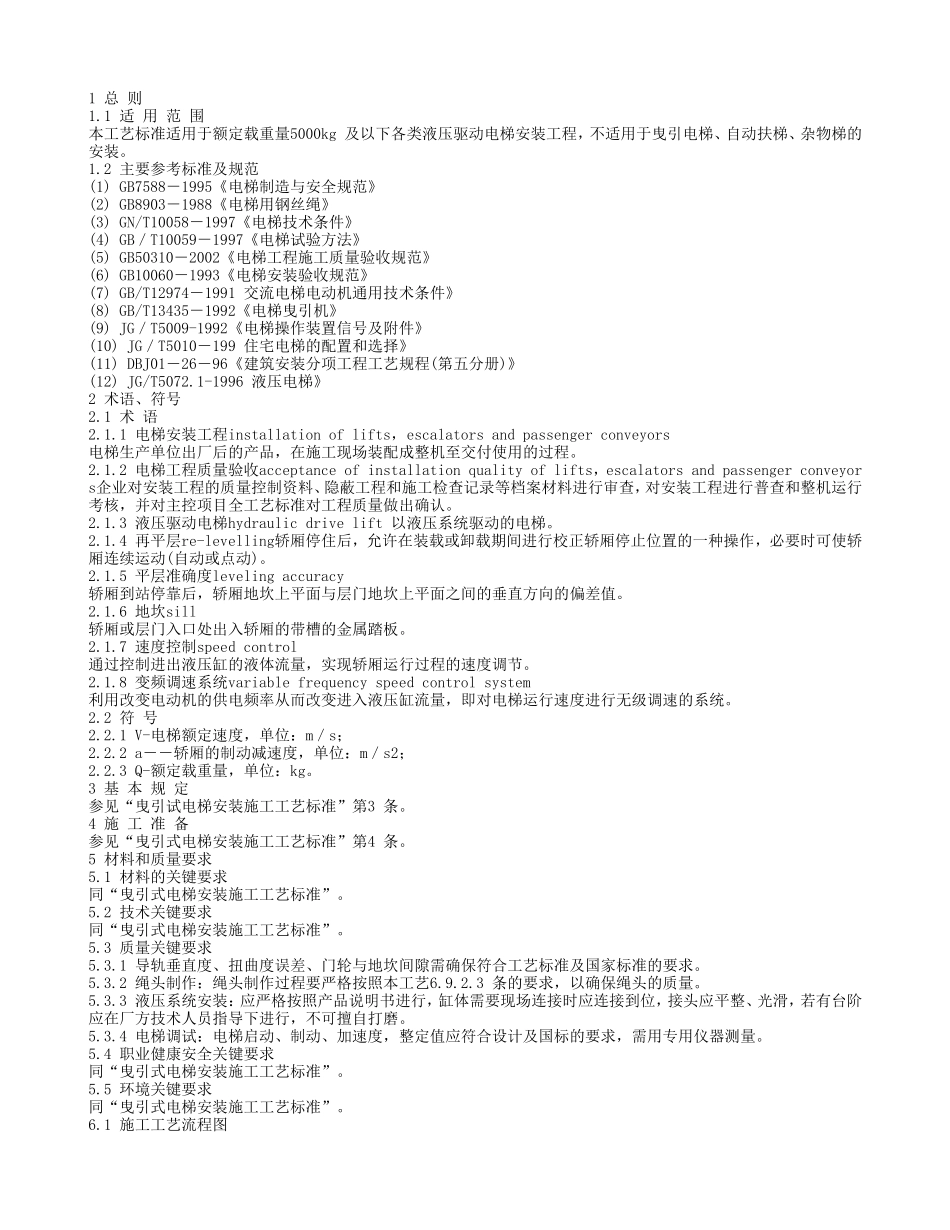

1总则1.1适用范围本工艺标准适用于额定载重量5000kg及以下各类液压驱动电梯安装工程，不适用于曳引电梯、自动扶梯、杂物梯的安装。1.2主要参考标准及规范(1)GB7588－1995《电梯制造与安全规范》(2)GB8903－1988《电梯用钢丝绳》(3)GN/T10058－1997《电梯技术条件》(4)GB／T10059－1997《电梯试验方法》(5)GB50310―2002《电梯工程施工质量验收规范》(6)GB10060－1993《电梯安装验收规范》(7)GB/T12974－1991交流电梯电动机通用技术条件》(8)GB/T13435－1992《电梯曳引机》(9)JG／T5009-1992《电梯操作装置信号及附件》(10)JG／T5010―199住宅电梯的配置和选择》(11)DBJ01―26―96《建筑安装分项工程工艺规程(第五分册)》(12)JG/T5072.1-1996液压电梯》2术语、符号2.1术语2.1.1电梯安装工程installationoflifts，escalatorsandpassengerconveyors电梯生产单位出厂后的产品，在施工现场装配成整机至交付使用的过程。2.1.2电梯工程质量验收acceptanceofinstallationqualityoflifts，escalatorsandpassengerconveyors企业对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查，对安装工程进行普查和整机运行考核，并对主控项目全工艺标准对工程质量做出确认。2.1.3液压驱动电梯hydraulicdrivelift以液压系统驱动的电梯。2.1.4再平层re-levelling轿厢停住后，允许在装载或卸载期间进行校正轿厢停止位置的一种操作，必要时可使轿厢连续运动(自动或点动)。2.1.5平层准确度levelingaccuracy轿厢到站停靠后，轿厢地坎上平面与层门地坎上平面之间的垂直方向的偏差值。2.1.6地坎sill轿厢或层门入口处出入轿厢的带槽的金属踏板。2.1.7速度控制speedcontrol通过控制进出液压缸的液体流量，实现轿厢运行过程的速度调节。2.1.8变频调速系统variablefrequencyspeedcontrolsystem利用改变电动机的供电频率从而改变进入液压缸流量，即对电梯运行速度进行无级调速的系统。2.2符号2.2.1V-电梯额定速度，单位：m／s；2.2.2a――轿厢的制动减速度，单位：m／s2；2.2.3Q-额定载重量，单位：kg。3基本规定参见“曳引试电梯安装施工工艺标准”第3条。4施工准备参见“曳引式电梯安装施工工艺标准”第4条。5材料和质量要求5.1材料的关键要求同“曳引式电梯安装施工工艺标准”。5.2技术关键要求同“曳引式电梯安装施工工艺标准”。5.3质量关键要求5.3.1导轨垂直度、扭曲度误差、门轮与地坎间隙需确保符合工艺标准及国家标准的要求。5.3.2绳头制作：绳头制作过程要严格按照本工艺6.9.2.3条的要求，以确保绳头的质量。5.3.3液压系统安装：应严格按照产品说明书进行，缸体需要现场连接时应连接到位，接头应平整、光滑，若有台阶应在厂方技术人员指导下进行，不可擅自打磨。5.3.4电梯调试：电梯启动、制动、加速度，整定值应符合设计及国标的要求，需用专用仪器测量。5.4职业健康安全关键要求同“曳引式电梯安装施工工艺标准”。5.5环境关键要求同“曳引式电梯安装施工工艺标准”。6.1施工工艺流程图6.2样板架安装、挂基准线参见“曳引式电梯安装施工工艺标准”第6.2条。6.3导轨架及导轨安装工艺参见“曳引式电梯安装施工工艺标准”第6.3条。6.4液压系统安装工艺液压系统的种类较多，分单缸直顶式、单缸侧置直顶式、单缸侧顶倍率式、双缸侧置直顶式、双缸侧置倍率式等，见图6.4-1、图6.4-2、图6.4-3、图6.4-4、图6.4-5。6.4.1工艺流程6.4.2操作工艺6.4.2.1准备工作(1)油缸支架按图纸固定好。(2)在轨道支架适当高度横放两根钢管，挂上吊索和吊链葫芦。(3)用手车配合人力把缸体运到井道门口，注意缸体中心不能受力，搬运时应使用搬运护具，以确保运输途中不磕碰、扭曲，见图6.4.2.1-1。图6.4.2.1-1(4)在层门口铺上木板或木方，拆除缸体上的护具，将油缸体按吊装方向慢慢移入梯井内，用吊链并配以吊索将油缸慢慢吊入地坑，放入两轨道之间并临时固定，注意吊点要使用油缸的吊装环，见图6.4.2.1-2。图6.4.2.1-2(5)油管、油缸、泵站在搬运安装过程中严禁划伤、碰撞。6.4.2.2液压缸体安装(1)底座安装1)油缸底座用配套的膨胀螺栓固定在基础上，中心位置与图纸尺寸相符，油缸底座的中心与油缸中心线的偏差不...
