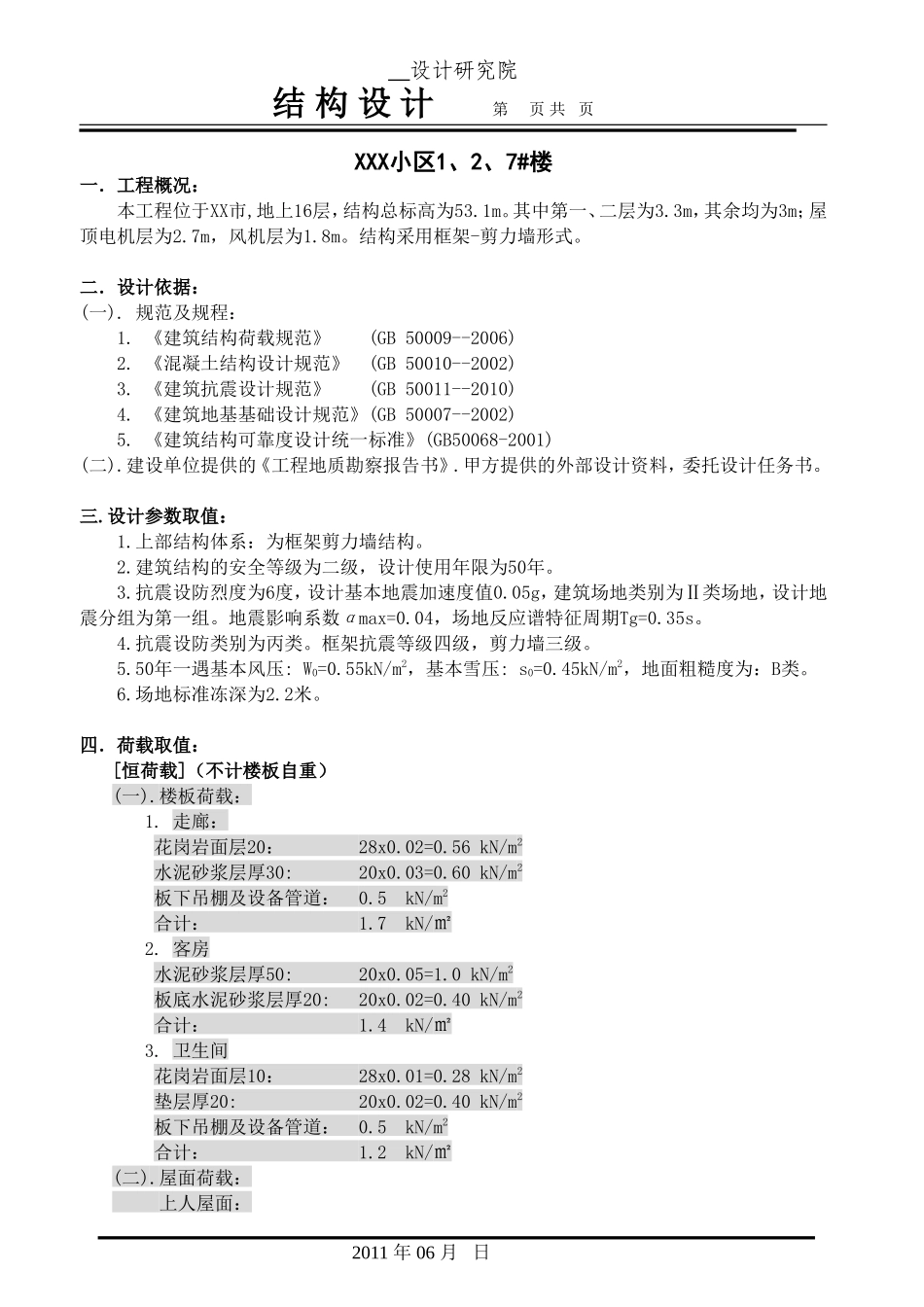

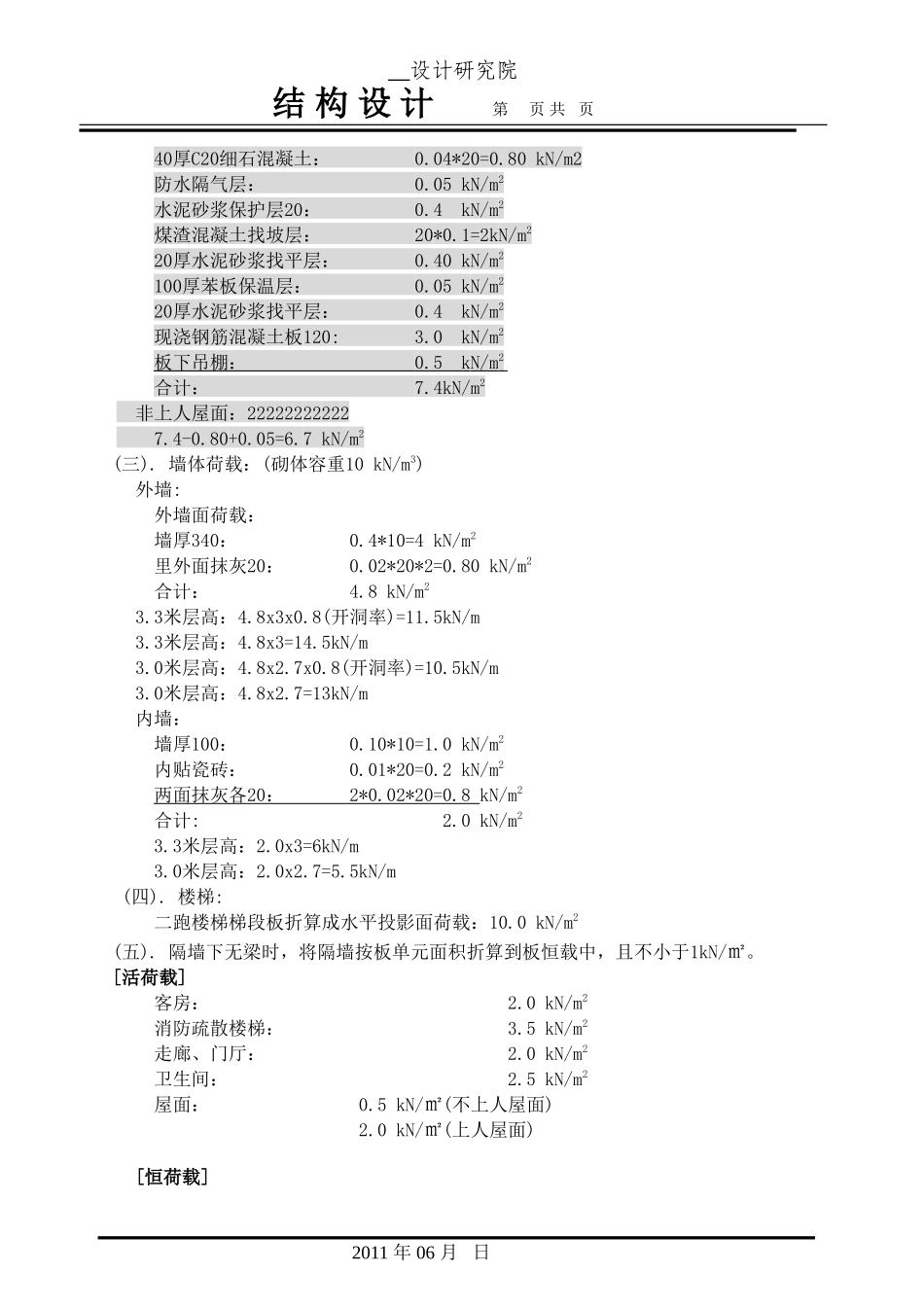

设计研究院结构设计第页共页XXX小区1、2、7#楼一．工程概况：本工程位于XX市,地上16层，结构总标高为53.1m。其中第一、二层为3.3m，其余均为3m；屋顶电机层为2.7m，风机层为1.8m。结构采用框架-剪力墙形式。二．设计依据：(一).规范及规程：1.《建筑结构荷载规范》(GB50009--2006)2.《混凝土结构设计规范》(GB50010--2002)3.《建筑抗震设计规范》(GB50011--2010)4.《建筑地基基础设计规范》(GB50007--2002)5.《建筑结构可靠度设计统一标准》(GB50068-2001)(二).建设单位提供的《工程地质勘察报告书》.甲方提供的外部设计资料，委托设计任务书。三.设计参数取值：1.上部结构体系：为框架剪力墙结构。2.建筑结构的安全等级为二级，设计使用年限为50年。3.抗震设防烈度为6度，设计基本地震加速度值0.05g，建筑场地类别为Ⅱ类场地，设计地震分组为第一组。地震影响系数αmax=0.04，场地反应谱特征周期Tg=0.35s。4.抗震设防类别为丙类。框架抗震等级四级，剪力墙三级。5.50年一遇基本风压:W0=0.55kN/m2，基本雪压:s0=0.45kN/m2，地面粗糙度为：B类。6.场地标准冻深为2.2米。四．荷载取值：[恒荷载]（不计楼板自重）(一).楼板荷载：1.走廊：花岗岩面层20：28x0.02=0.56kN/m2水泥砂浆层厚30:20x0.03=0.60kN/m2板下吊棚及设备管道：0.5kN/m2合计：1.7kN/㎡2.客房水泥砂浆层厚50:20x0.05=1.0kN/m2板底水泥砂浆层厚20:20x0.02=0.40kN/m2合计：1.4kN/㎡3.卫生间花岗岩面层10：28x0.01=0.28kN/m2垫层厚20:20x0.02=0.40kN/m2板下吊棚及设备管道：0.5kN/m2合计：1.2kN/㎡(二).屋面荷载：上人屋面：2011年06月日设计研究院结构设计第页共页40厚C20细石混凝土：0.04*20=0.80kN/m2防水隔气层：0.05kN/m2水泥砂浆保护层20：0.4kN/m2煤渣混凝土找坡层：20*0.1=2kN/m220厚水泥砂浆找平层：0.40kN/m2100厚苯板保温层：0.05kN/m220厚水泥砂浆找平层：0.4kN/m2现浇钢筋混凝土板120:3.0kN/m2板下吊棚：0.5kN/m2合计：7.4kN/m2非上人屋面：222222222227.4-0.80+0.05=6.7kN/m2(三).墙体荷载：(砌体容重10kN/m3)外墙:外墙面荷载：墙厚340：0.4*10=4kN/m2里外面抹灰20：0.02*20*2=0.80kN/m2合计：4.8kN/m23.3米层高：4.8x3x0.8(开洞率)=11.5kN/m3.3米层高：4.8x3=14.5kN/m3.0米层高：4.8x2.7x0.8(开洞率)=10.5kN/m3.0米层高：4.8x2.7=13kN/m内墙：墙厚100：0.10*10=1.0kN/m2内贴瓷砖：0.01*20=0.2kN/m2两面抹灰各20：2*0.02*20=0.8kN/m2合计:2.0kN/m23.3米层高：2.0x3=6kN/m3.0米层高：2.0x2.7=5.5kN/m(四).楼梯:二跑楼梯梯段板折算成水平投影面荷载：10.0kN/m2(五).隔墙下无梁时，将隔墙按板单元面积折算到板恒载中，且不小于1kN/㎡。[活荷载]客房：2.0kN/m2消防疏散楼梯：3.5kN/m2走廊、门厅：2.0kN/m2卫生间：2.5kN/m2屋面：0.5kN/㎡(不上人屋面)2.0kN/㎡(上人屋面)[恒荷载]2011年06月日设计研究院结构设计第页共页[活荷载]五.上部结构计算:计算软件为建研院PMCAD、SATWE(2011.04版)。六．材料选用：1.混凝土：C30；2.钢筋：板筋HRB335级；梁、柱纵筋HRB335级，箍筋一般HPB235级；混凝土墙主筋和分布筋HRB335级。七．结构初步布置：1.楼板厚度：考虑到电气专业埋管等实际情况，本工程楼板厚度取用120mm；2.剪力墙厚度：200mm；3.主梁:300×500mm，外墙梁：280×500mm，次梁：200×400mm、200×350mm；4.框架柱：400×600mm，与外墙皮之间间距为60mm。2011年06月日住宅楼梯间商铺上人屋面1.51027.4住宅卫生间厨房电梯机房非上人屋面2226.7阳台车库3.52住宅楼梯间商铺上人屋面23.53.52.0住宅卫生间厨房通风机、电梯机房非上人屋面2.52.57.00.5阳台车库2.52.5(4.0)
