起重机底盘参数VIP免费

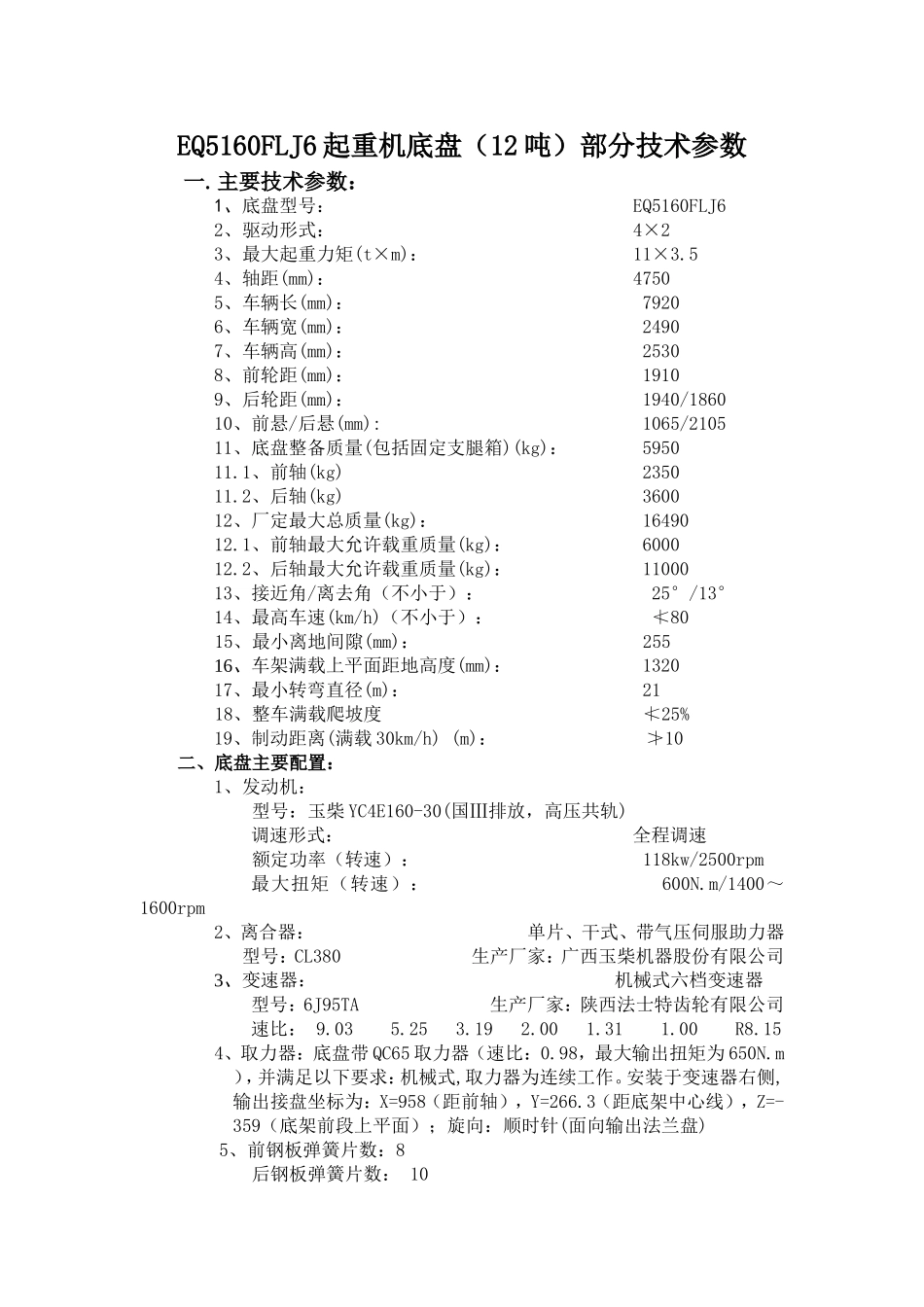

起重机底盘参数_第1页
1/4

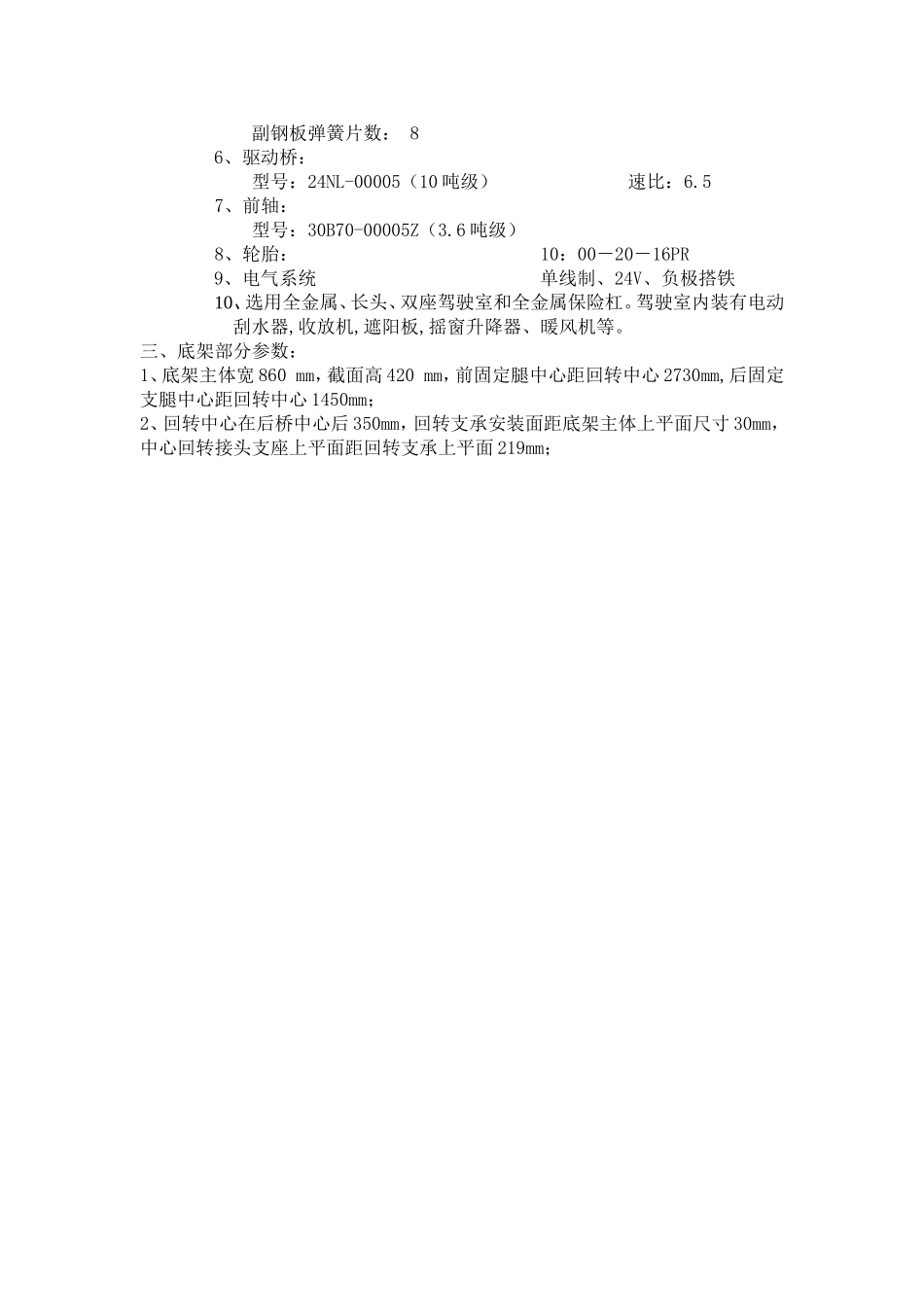

起重机底盘参数_第2页
2/4
起重机底盘参数_第3页
3/4
EQ5160FLJ6起重机底盘(12吨)部分技术参数一.主要技术参数:1、底盘型号:EQ5160FLJ62、驱动形式:4×23、最大起重力矩(t×m):11×3.54、轴距(mm):47505、车辆长(mm):79206、车辆宽(mm):24907、车辆高(mm):25308、前轮距(mm):19109、后轮距(mm):1940/186010、前悬/后悬(mm):1065/210511、底盘整备质量(包括固定支腿箱)(kg):595011.1、前轴(kg)235011.2、后轴(kg)360012、厂定最大总质量(kg):1649012.1、前轴最大允许载重质量(kg):600012.2、后轴最大允许载重质量(kg):1100013、接近角/离去角(不小于):25°/13°14、最高车速(km/h)(不小于):≮8015、最小离地间隙(mm):25516、车架满载上平面距地高度(mm):132017、最小转弯直径(m):2118、整车满载爬坡度≮25%19、制动距离(满载30km/h)(m):≯10二、底盘主要配置:1、发动机:型号:玉柴YC4E160-30(国Ⅲ排放,高压共轨)调速形式:全程调速额定功率(转速):118kw/2500rpm最大扭矩(转速):600N.m/1400~1600rpm2、离合器:单片、干式、带气压伺服助力器型号:CL380生产厂家:广西玉柴机器股份有限公司3、变速器:机械式六档变速器型号:6J95TA生产厂家:陕西法士特齿轮有限公司速比:9.035.253.192.001.311.00R8.154、取力器:底盘带QC65取力器(速比:0.98,最大输出扭矩为650N.m),并满足以下要求:机械式,取力器为连续工作。安装于变速器右侧,输出接盘坐标为:X=958(距前轴),Y=266.3(距底架中心线),Z=-359(底架前段上平面);旋向:顺时针(面向输出法兰盘)5、前钢板弹簧片数:8后钢板弹簧片数:10副钢板弹簧片数:86、驱动桥:型号:24NL-00005(10吨级)速比:6.57、前轴:型号:30B70-00005Z(3.6吨级)8、轮胎:10:00-20-16PR9、电气系统单线制、24V、负极搭铁10、选用全金属、长头、双座驾驶室和全金属保险杠。驾驶室内装有电动刮水器,收放机,遮阳板,摇窗升降器、暖风机等。三、底架部分参数:1、底架主体宽860mm,截面高420mm,前固定腿中心距回转中心2730mm,后固定支腿中心距回转中心1450mm;2、回转中心在后桥中心后350mm,回转支承安装面距底架主体上平面尺寸30mm,中心回转接头支座上平面距回转支承上平面219mm;EQ1100FLJ起重机底盘(8吨)部分技术参数二.主要技术参数:1、底盘型号:EQ1102FLJ52、驱动形式:4×24、轴距(mm):39505、车辆长(mm):68006、车辆宽(mm):23467、车辆高(mm):23708、前轮距(mm):18109、后轮距(mm):180010、前悬/后悬(mm):1065/178511、底盘整备质量(kg):≤340011.1、前轴(kg)192011.2、后轴(kg)148012、厂定最大总质量(kg):1049012.1、前轴最大允许载重质量(kg):280012.2、后轴最大允许载重质量(kg):765013、接近角/离去角(不小于):25°/13°14、最高车速(km/h)(不小于):≮8515、最小离地间隙(mm):26017、最小转弯直径(m):1618、整车满载爬坡度≮25%19、制动距离(满载30km/h)(m):≯8二、底盘主要配置:1、发动机:型号:玉柴YC4E140-30(国Ⅲ排放,高压共轨)调速形式:全程调速额定功率(转速):105kw/2500rpm最大扭矩(转速):430N.m/1400~1600rpm2、离合器:单片、干式、带气压伺服助力器型号:Ф325膜片生产厂家:广西玉柴机器股份有限公司3、变速器:机械式五档变速器型号:17D45-00030生产厂家:东风变速箱有限公司速比:6.33.712.111.321.00R6.904、取力器:机械式,取力器为连续工作。安装于变速器右侧,输出接盘坐标为:X=896(距前轴),Y=253(距底架中心线),Z=-212.5(底架前段上平面);旋向:顺时针(面向输出法兰盘)5、前钢板弹簧片数:9后钢板弹簧片数:12副钢板弹簧片数:96、驱动桥:型号:24D86-00005-D(8吨级)速比:6.337、前轴:型号:30D2-00005(2.8吨级)8、轮胎:9:00-20-12PR9、电气系统单线制、24V、负极搭铁10、选用全金属、长头、双座驾驶室和全金属保险杠。驾驶室内装有电动刮水器,收放机,遮阳板,摇窗升降器、暖风机等。
