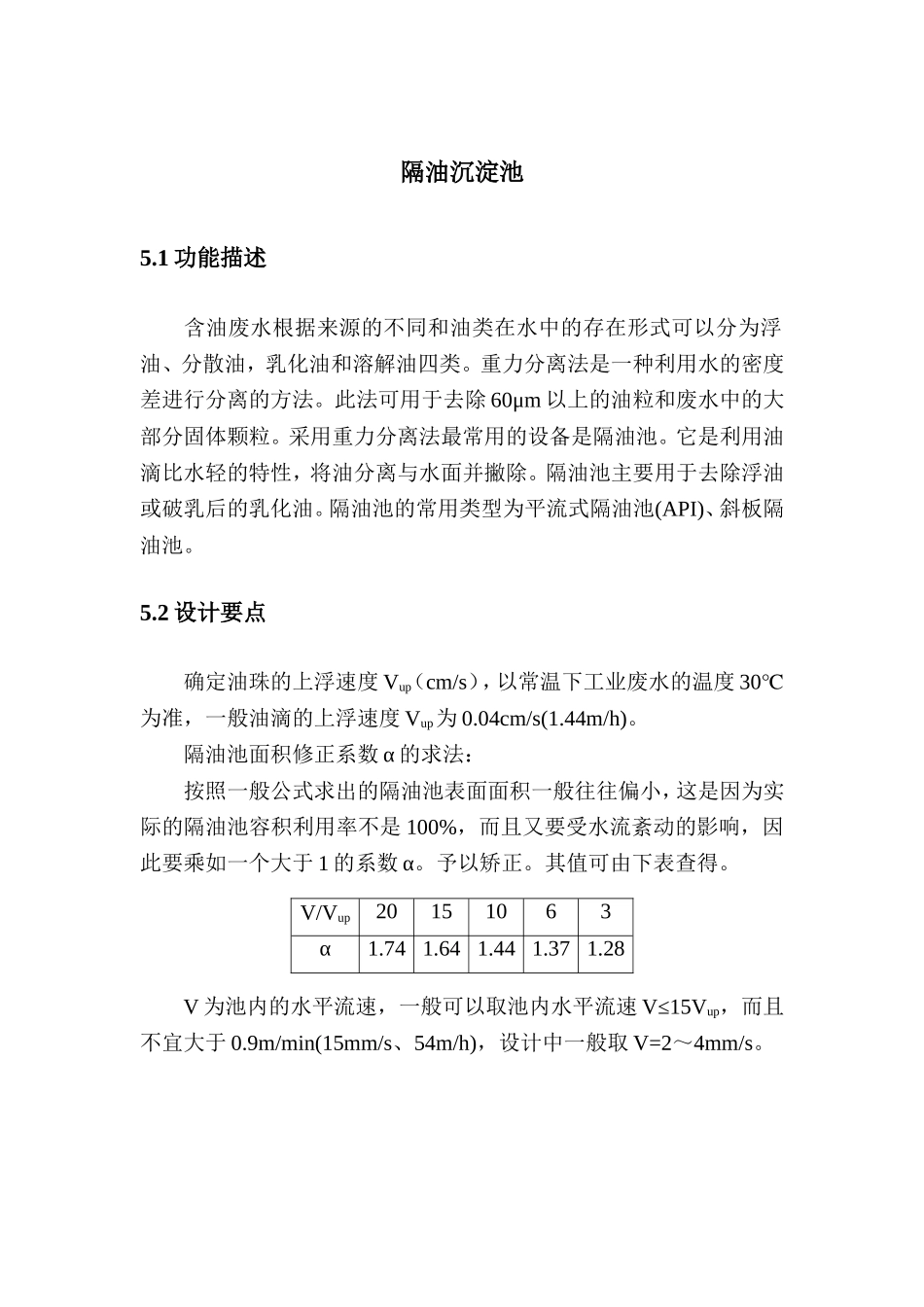

隔油沉淀池5.1功能描述含油废水根据来源的不同和油类在水中的存在形式可以分为浮油、分散油，乳化油和溶解油四类。重力分离法是一种利用水的密度差进行分离的方法。此法可用于去除60μm以上的油粒和废水中的大部分固体颗粒。采用重力分离法最常用的设备是隔油池。它是利用油滴比水轻的特性，将油分离与水面并撇除。隔油池主要用于去除浮油或破乳后的乳化油。隔油池的常用类型为平流式隔油池(API)、斜板隔油池。5.2设计要点确定油珠的上浮速度Vup（cm/s），以常温下工业废水的温度30℃为准，一般油滴的上浮速度Vup为0.04cm/s(1.44m/h)。隔油池面积修正系数α的求法：按照一般公式求出的隔油池表面面积一般往往偏小，这是因为实际的隔油池容积利用率不是100%，而且又要受水流紊动的影响，因此要乘如一个大于1的系数α。予以矫正。其值可由下表查得。V为池内的水平流速，一般可以取池内水平流速V≤15Vup，而且不宜大于0.9m/min(15mm/s、54m/h)，设计中一般取V=2～4mm/s。V/Vup20151063α1.741.641.441.371.285.3平流式隔油池(API)设计（1）隔油池的表面积A(m2)式中：Q——表示单位时间废水量，m3/h；Vup——油滴的上浮速度，cm/s；α——表示隔油池面积修正系数，无量纲；（2）确定隔油池的断面面积A0(m2)式中：A0——隔油池水流横断面面积，m2；V——隔油池的水平流速，mm/s；（3）确定隔油池的尺寸L、B、H(m)A.隔油池一般每格宽度b采用2m，2.5m，3m，4.5m，6m。当采用人工清除浮油时，每格宽≤3m。国内各大炼厂一般采用4.5m，且已有定型设计。同时隔油池的格数不少于2格。隔油池的宽度：B.隔油池长度L(m)隔油池的长度：C.隔油池深度H(m)隔油池的有效深度：总高：H=h+0.5mD.校核：1.5m＜h≤2；h:b=0.3～0.4；L:b＞4（4）泥斗设计采用机械刮泥时，池底的坡度为1%；集泥坑深度一般采用0.5m，底宽>0.4m，侧面倾角为45°-60°。综上即可确定隔油池的规格：数量1座材质钢筋混凝土表面负荷XXm3/m2.h有效体积XXm3尺寸XXX（5）配备设备刮油刮泥机刮油刮泥机的作用是将池底的泥砂刮向泥斗的同时将水面上的浮油撇掉，该设备的尺寸依据隔油沉淀池的尺寸（L、B、H）而定。刮板的移动速度一般为1m/min，设备的材质为碳钢防腐和不锈钢两种。综上即可确定设备的规格：型号XXX规格XXX数量X套材质碳钢+防腐或不锈钢配备功率XXkw6.集水井6.1功能描述废水进入污水处理站后首先流入集水井。在集水井中亦可进行酸碱调节。集水井中废水由提升泵泵送至下一步反应装置。6.2设计要点水力停留时间（HRT）一般取0.5～1h；有效深度一般取3～4m。6.3集水井设计（1）有效容积Ve式中：Qmax——设计进水流量(m3/h)HRT——水力停留时间（h）（2）有效面积Ae式中：he——集水井有效深度（3）集水井实际尺寸式中：0.5——超高。
