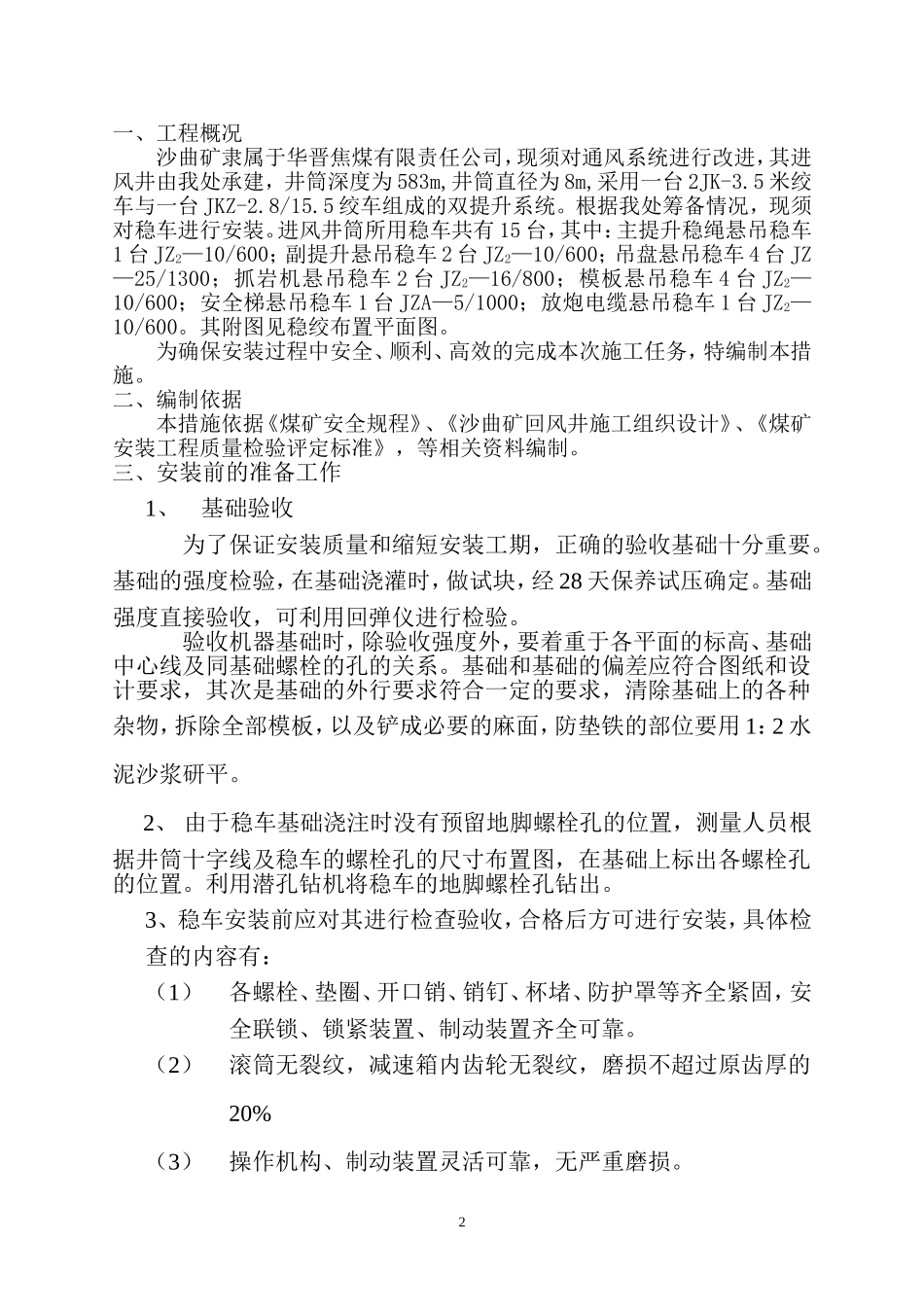

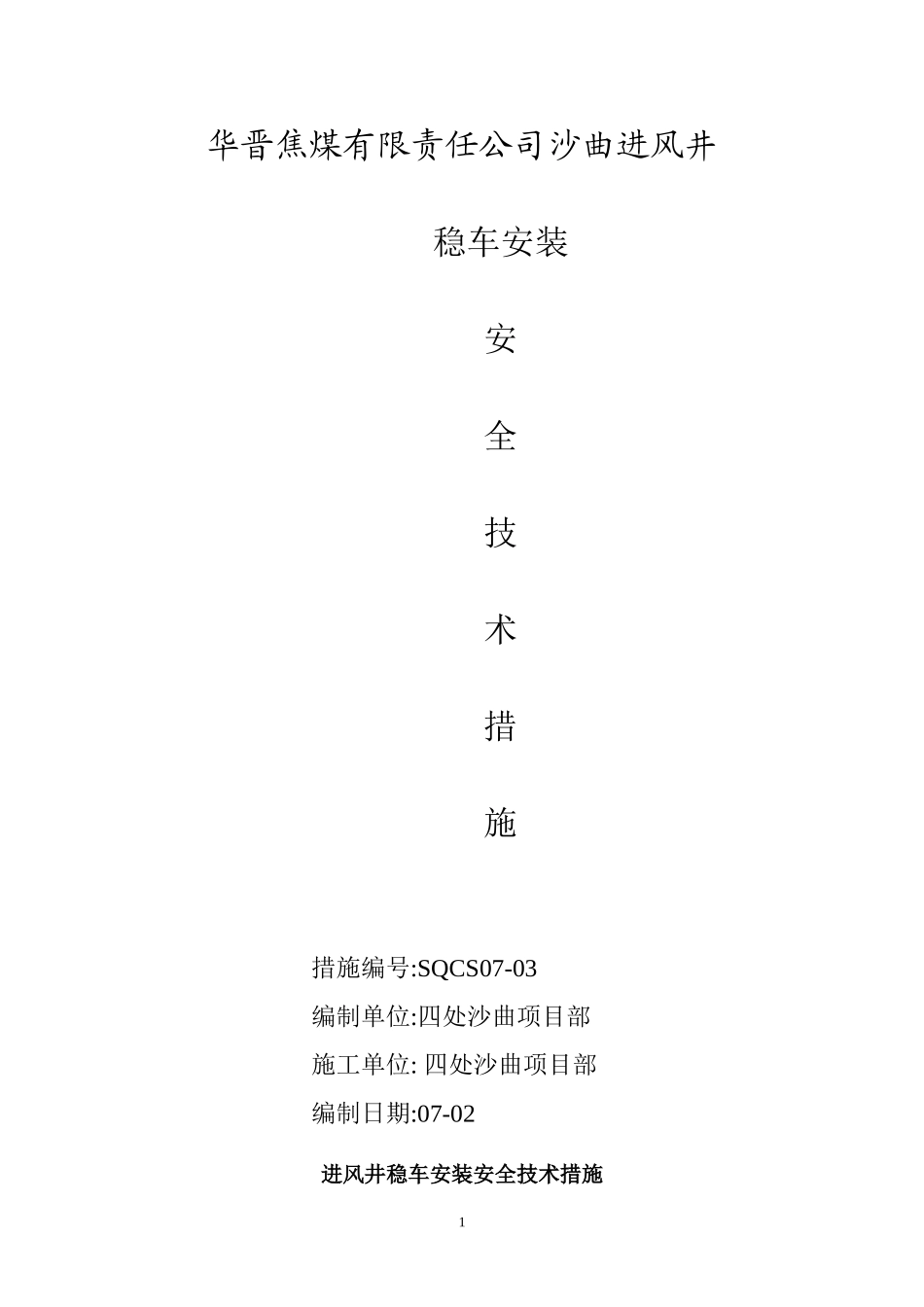

华晋焦煤有限责任公司沙曲进风井稳车安装安全技术措施措施编号:SQCS07-03编制单位:四处沙曲项目部施工单位:四处沙曲项目部编制日期:07-02进风井稳车安装安全技术措施1一、工程概况沙曲矿隶属于华晋焦煤有限责任公司，现须对通风系统进行改进，其进风井由我处承建，井筒深度为583m,井筒直径为8m,采用一台2JK-3.5米绞车与一台JKZ-2.8/15.5绞车组成的双提升系统。根据我处筹备情况，现须对稳车进行安装。进风井筒所用稳车共有15台，其中：主提升稳绳悬吊稳车1台JZ2—10/600；副提升悬吊稳车2台JZ2—10/600；吊盘悬吊稳车4台JZ—25/1300；抓岩机悬吊稳车2台JZ2—16/800；模板悬吊稳车4台JZ2—10/600；安全梯悬吊稳车1台JZA—5/1000；放炮电缆悬吊稳车1台JZ2—10/600。其附图见稳绞布置平面图。为确保安装过程中安全、顺利、高效的完成本次施工任务，特编制本措施。二、编制依据本措施依据《煤矿安全规程》、《沙曲矿回风井施工组织设计》、《煤矿安装工程质量检验评定标准》，等相关资料编制。三、安装前的准备工作1、基础验收为了保证安装质量和缩短安装工期，正确的验收基础十分重要。基础的强度检验，在基础浇灌时，做试块，经28天保养试压确定。基础强度直接验收，可利用回弹仪进行检验。验收机器基础时，除验收强度外，要着重于各平面的标高、基础中心线及同基础螺栓的孔的关系。基础和基础的偏差应符合图纸和设计要求，其次是基础的外行要求符合一定的要求，清除基础上的各种杂物，拆除全部模板，以及铲成必要的麻面，防垫铁的部位要用1：2水泥沙浆研平。2、由于稳车基础浇注时没有预留地脚螺栓孔的位置，测量人员根据井筒十字线及稳车的螺栓孔的尺寸布置图，在基础上标出各螺栓孔的位置。利用潜孔钻机将稳车的地脚螺栓孔钻出。3、稳车安装前应对其进行检查验收，合格后方可进行安装，具体检查的内容有：（1）各螺栓、垫圈、开口销、销钉、杯堵、防护罩等齐全紧固，安全联锁、锁紧装置、制动装置齐全可靠。（2）滚筒无裂纹，减速箱内齿轮无裂纹，磨损不超过原齿厚的20%（3）操作机构、制动装置灵活可靠，无严重磨损。2（4）地脚螺栓、螺母和垫圈的规格应符合设计要求或设备技术文件的规定。4、为方便安装，将各台稳车的地脚螺栓进行分类，对应设备编号标出每台稳车的具体位置。四、安装步骤(一)机械部分:安装稳车采用一台20T吊车，安装顺序为：先将地脚螺栓放到预先打好的地脚螺栓孔里。先安装滚筒和主轴，后安蜗轮蜗杆，再由滚筒中心线的位置和蜗轮蜗杆中心线的安装位置安装好中间轴，最后安装电机。利用吊车将对应的稳车就位，就位前将垫板摆放好，利用工字钢及斜铁作垫板，稳车放好后有手把地脚螺栓穿到稳车的螺栓孔里带上螺母，垫板安放的具体原则有：（1）斜板放置在工字钢的上方，且成对使用；（2）垫板必须布置在地脚螺栓的两侧，尽量靠近地脚螺栓；（3）承受载荷较大的部分下面要布置垫板；（4）相邻两垫板组间距一般为500~100mm,如果大于此数时有要增加一组垫板；（5）两块斜垫板的斜面要相对，设备找平后垫板要点焊住；（6）设备找平后，垫板应露出机器底座底面的外缘，平垫板应露出10~30mm,斜垫板应露出10~50mm伸入设备底座底面的长度应超过设备地脚螺栓孔；（7）为便于二次浇灌水泥沙浆，垫板的总厚度要保持在30~60mm之间；（8）垫板在能放稳和不影响二次浇灌的情况下，应靠近地脚螺栓；（9）垫板应放置平稳，保证接触良好，设备找平后，每一组垫板应被压紧。待稳车找平、找正，垫好垫板，拧紧地脚螺栓后，连接在一起形进行二次灌浆，使稳车机座、地脚螺栓与基础固定在一起。灌浆前3必须将原基础清理干净，并洒水,灌浆后应做好保温保养工作，保证其浇灌的质量。安装完毕后，必须检查安全闸的可靠性。并检查安全闸的接触面积：松闸时，闸与闸轮间隙≤2mm，抱闸时的接触面积≥80%。检查合格后应清理现场的杂物，确保工作环境的清洁卫生。(二)电控部分稳车电控设备进场后,应对所有电控柜进行详细检查,控制线路部分如有缺少部分应重新布置,柜内线路的布置应做到横平竖直.对所有稳车电控柜内缺少的指示灯.电流电压表.按钮继电器.接触器等列出缺损清单,及时购买补齐.南北稳...
