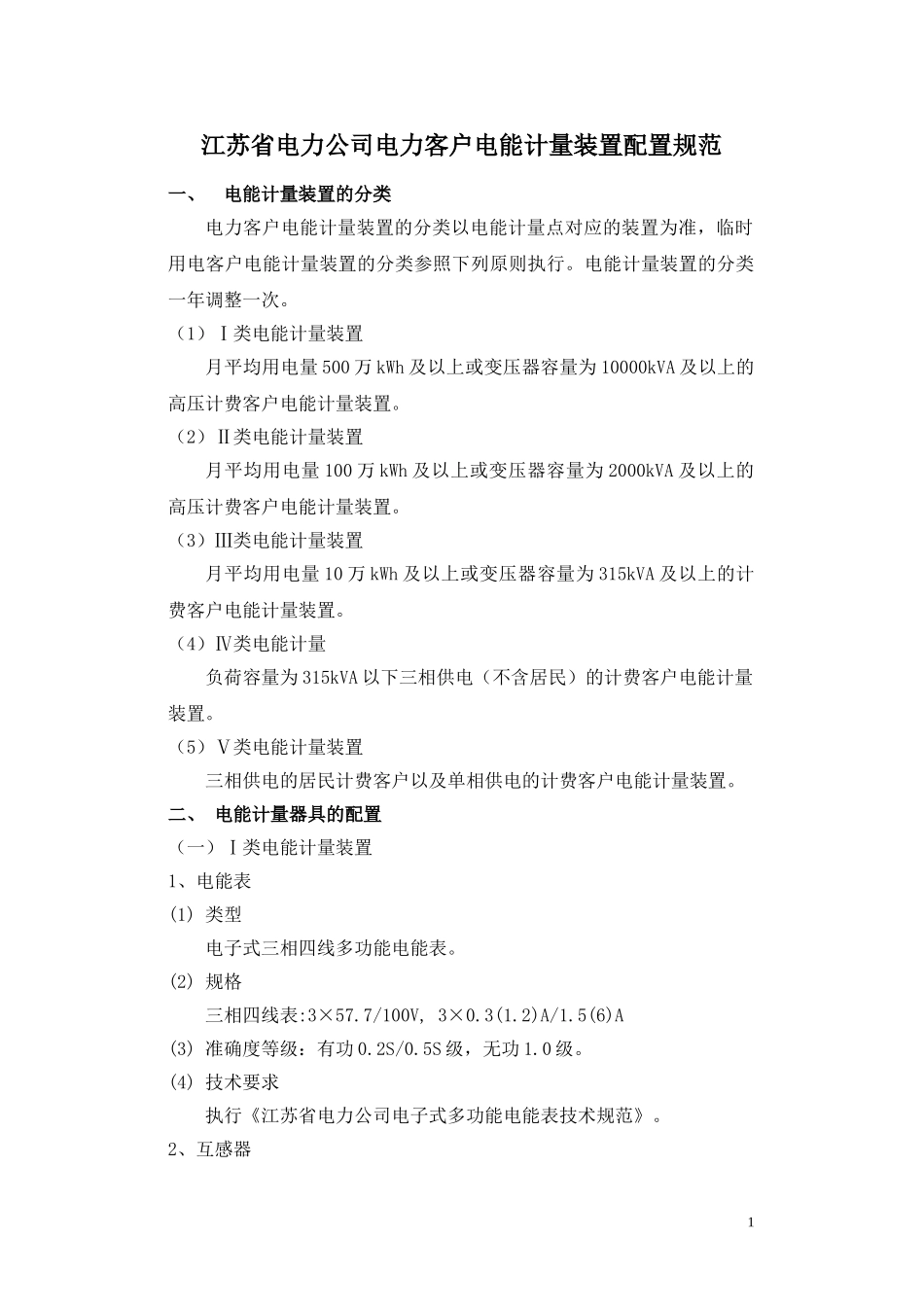

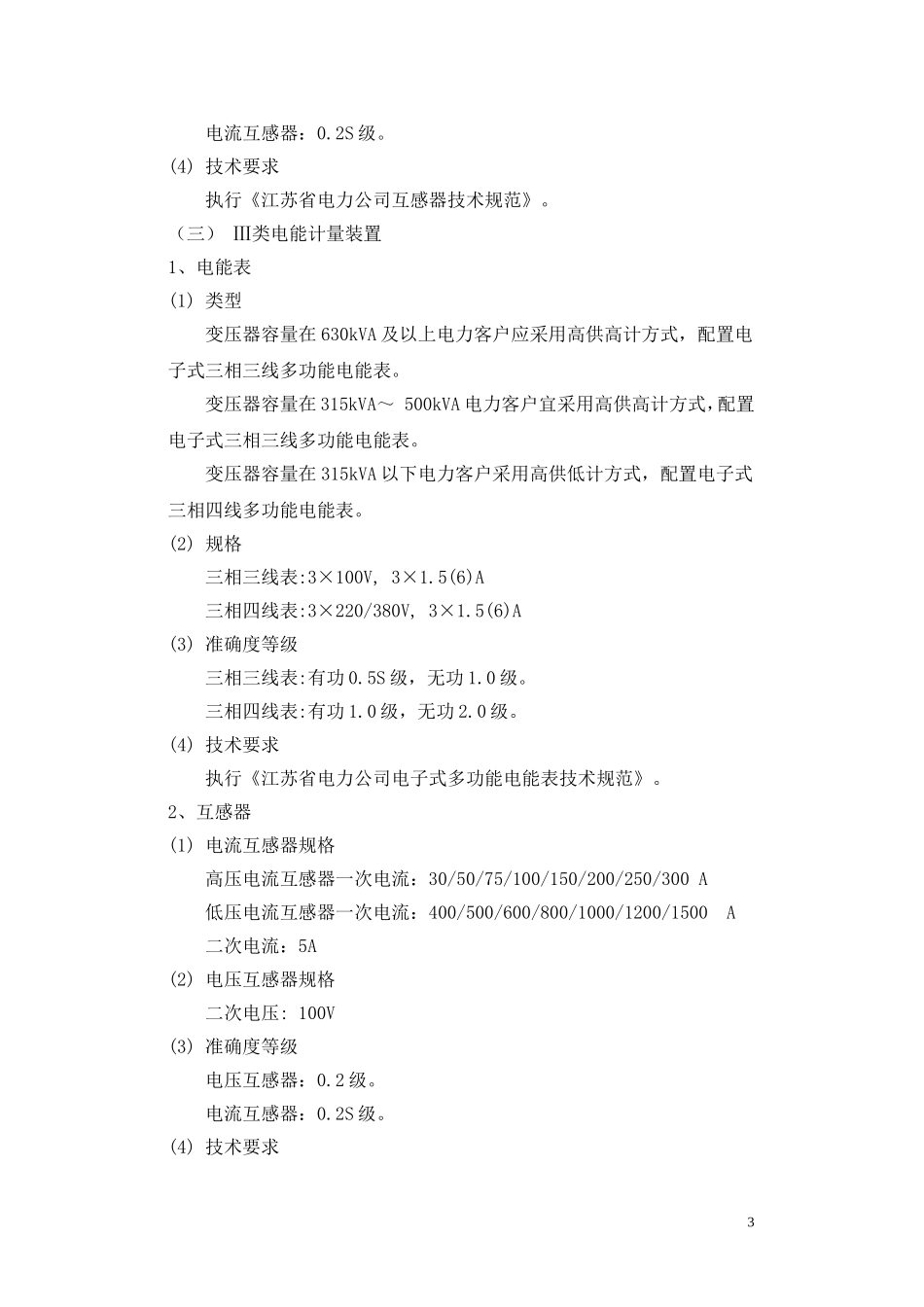

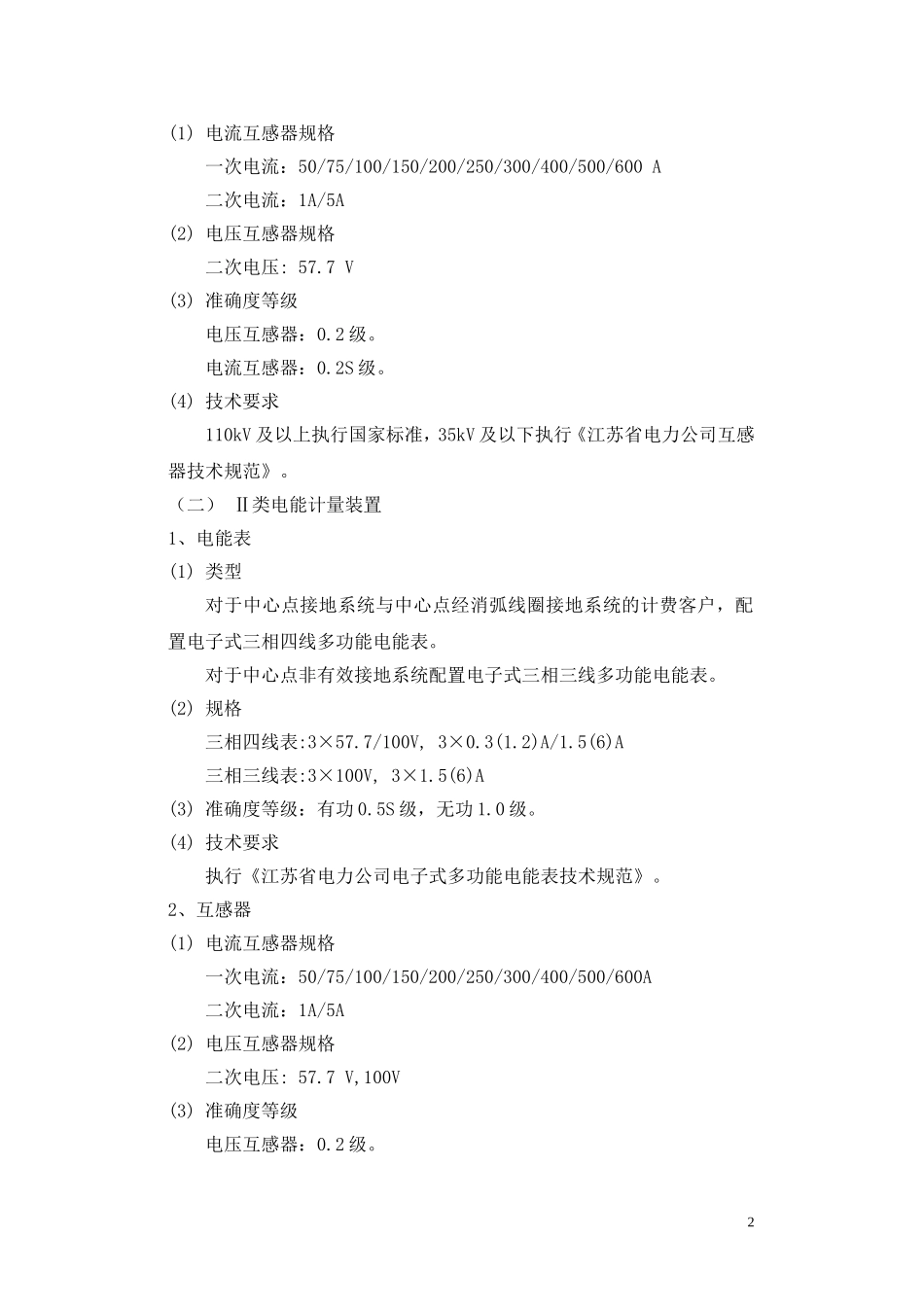

江苏省电力公司电力客户电能计量装置配置规范一、电能计量装置的分类电力客户电能计量装置的分类以电能计量点对应的装置为准，临时用电客户电能计量装置的分类参照下列原则执行。电能计量装置的分类一年调整一次。（1）Ⅰ类电能计量装置月平均用电量500万kWh及以上或变压器容量为10000kVA及以上的高压计费客户电能计量装置。（2）Ⅱ类电能计量装置月平均用电量100万kWh及以上或变压器容量为2000kVA及以上的高压计费客户电能计量装置。（3）Ⅲ类电能计量装置月平均用电量10万kWh及以上或变压器容量为315kVA及以上的计费客户电能计量装置。（4）Ⅳ类电能计量负荷容量为315kVA以下三相供电（不含居民）的计费客户电能计量装置。（5）Ⅴ类电能计量装置三相供电的居民计费客户以及单相供电的计费客户电能计量装置。二、电能计量器具的配置（一）Ⅰ类电能计量装置1、电能表(1)类型电子式三相四线多功能电能表。(2)规格三相四线表:3×57.7/100V,3×0.3(1.2)A/1.5(6)A(3)准确度等级：有功0.2S/0.5S级，无功1.0级。(4)技术要求执行《江苏省电力公司电子式多功能电能表技术规范》。2、互感器1(1)电流互感器规格一次电流：50/75/100/150/200/250/300/400/500/600A二次电流：1A/5A(2)电压互感器规格二次电压:57.7V(3)准确度等级电压互感器：0.2级。电流互感器：0.2S级。(4)技术要求110kV及以上执行国家标准，35kV及以下执行《江苏省电力公司互感器技术规范》。（二）Ⅱ类电能计量装置1、电能表(1)类型对于中心点接地系统与中心点经消弧线圈接地系统的计费客户，配置电子式三相四线多功能电能表。对于中心点非有效接地系统配置电子式三相三线多功能电能表。(2)规格三相四线表:3×57.7/100V,3×0.3(1.2)A/1.5(6)A三相三线表:3×100V,3×1.5(6)A(3)准确度等级：有功0.5S级，无功1.0级。(4)技术要求执行《江苏省电力公司电子式多功能电能表技术规范》。2、互感器(1)电流互感器规格一次电流：50/75/100/150/200/250/300/400/500/600A二次电流：1A/5A(2)电压互感器规格二次电压:57.7V,100V(3)准确度等级电压互感器：0.2级。2电流互感器：0.2S级。(4)技术要求执行《江苏省电力公司互感器技术规范》。（三）Ⅲ类电能计量装置1、电能表(1)类型变压器容量在630kVA及以上电力客户应采用高供高计方式，配置电子式三相三线多功能电能表。变压器容量在315kVA～500kVA电力客户宜采用高供高计方式，配置电子式三相三线多功能电能表。变压器容量在315kVA以下电力客户采用高供低计方式，配置电子式三相四线多功能电能表。(2)规格三相三线表:3×100V,3×1.5(6)A三相四线表:3×220/380V,3×1.5(6)A(3)准确度等级三相三线表:有功0.5S级，无功1.0级。三相四线表:有功1.0级，无功2.0级。(4)技术要求执行《江苏省电力公司电子式多功能电能表技术规范》。2、互感器(1)电流互感器规格高压电流互感器一次电流：30/50/75/100/150/200/250/300A低压电流互感器一次电流：400/500/600/800/1000/1200/1500A二次电流：5A(2)电压互感器规格二次电压:100V(3)准确度等级电压互感器：0.2级。电流互感器：0.2S级。(4)技术要求3执行《江苏省电力公司互感器技术规范》。（四）、Ⅳ类电能计量装置1、电能表(1)类型a.对于用电容量在100kVA（100kW）及以上电力客户，配置电子式三相四线多功能电能表。b.对于用电容量在100kVA（100kW）以下电力客户，配置电子式普通电能表。(2)规格三相四线（高供低计）表:3×220/380V，3×1.5(6)A三相四线（低供低计）表:3×220/380V3×1.5(6)A/5(20)A/10(40)A/15(60)A(3)准确度等级有功1.0级，无功2.0级。(4)技术要求执行《江苏省电力公司电子式多功能电能表技术规范》、《江苏省电力公司电子式普通电能表技术规范》。2、互感器(1)电流互感器规格一次电流：50/75/100/150/200/250/300/400/500/600A二次电流：5A(2)准确度等级电流互感器：0.2S级(3)技术要求执行《江苏省电力公司互感器技术规范》。（五）Ⅴ类电能计量装置1、电能表(1)类型a.居民电力客户对于执行分时电价的电力客户，配置电子式多费率电能表，对于不执行分时电价的电力客户,配置电子式普通电能表。b.非居民电力客户4配置电子式普通电能表。c...
